卡莱尔ATV越野轮胎配钢制轮辋结构

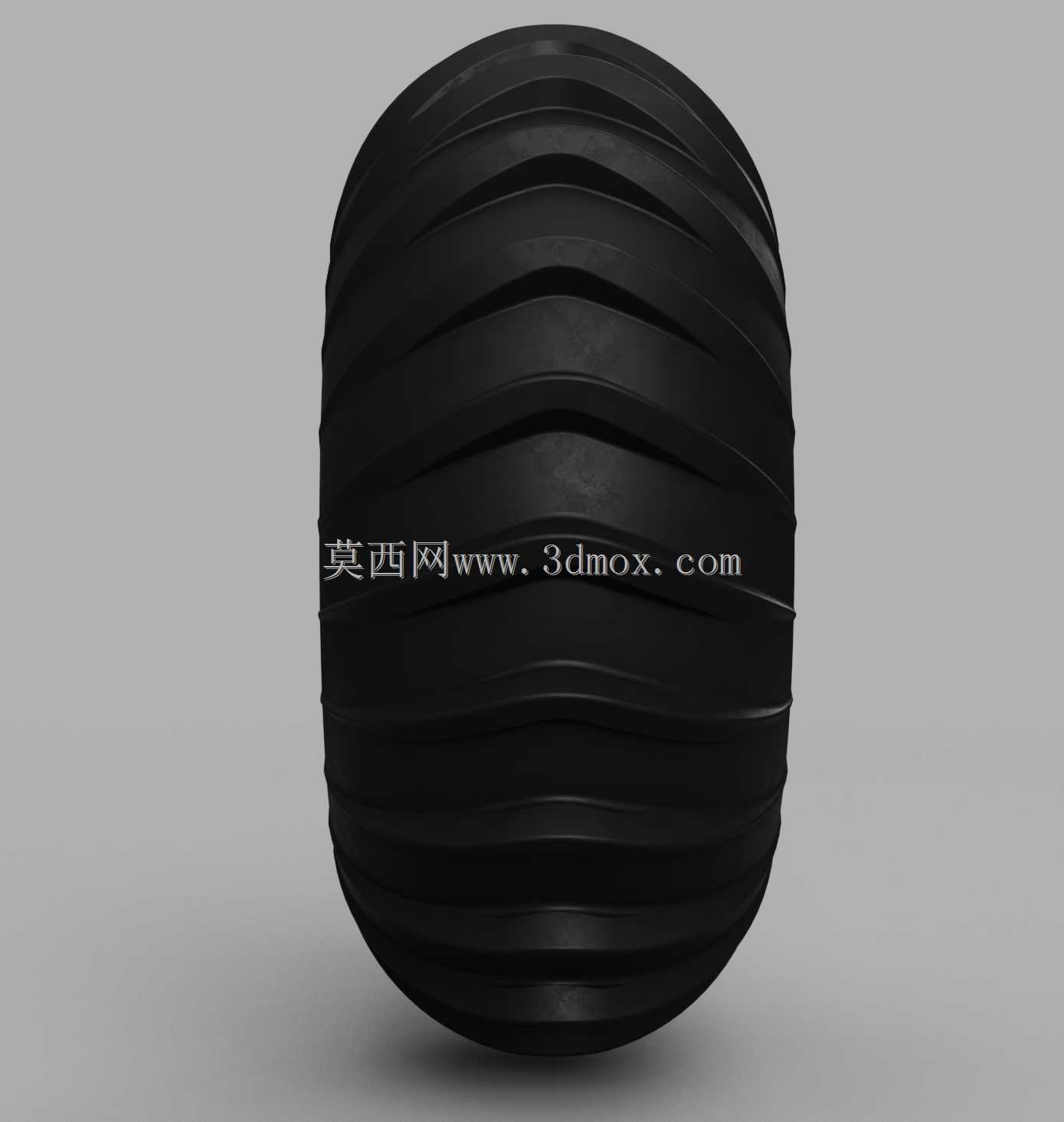

　　在全地形车的行走系统设计中，轮胎与轮辋的匹配直接决定了车辆在非铺装路面的通过性、抓地力以及行驶稳定性，这套卡莱尔规格的ATV行走组件，是针对ARGO系列全地形车的原厂配套行走部件，适配泥泞、浅滩、碎石、林地等多种复杂非铺装作业场景，常见于户外勘探、林区巡检、滩涂作业、户外救援等全地形通行需求的工况中。从实际使用场景来看，这类大花纹ATV轮胎区别于普通公路轮胎，核心要解决的是低附着路面的牵引力输出问题，尤其是在泥泞路面行驶时，普通公路胎的细密花纹很容易被泥块填满形成光面，彻底失去抓地力导致打滑陷车，而这款轮胎采用的V形（行业内常称tread模式）深块花纹，在滚动过程中可以快速将嵌入花纹沟的泥块、碎石甩出，

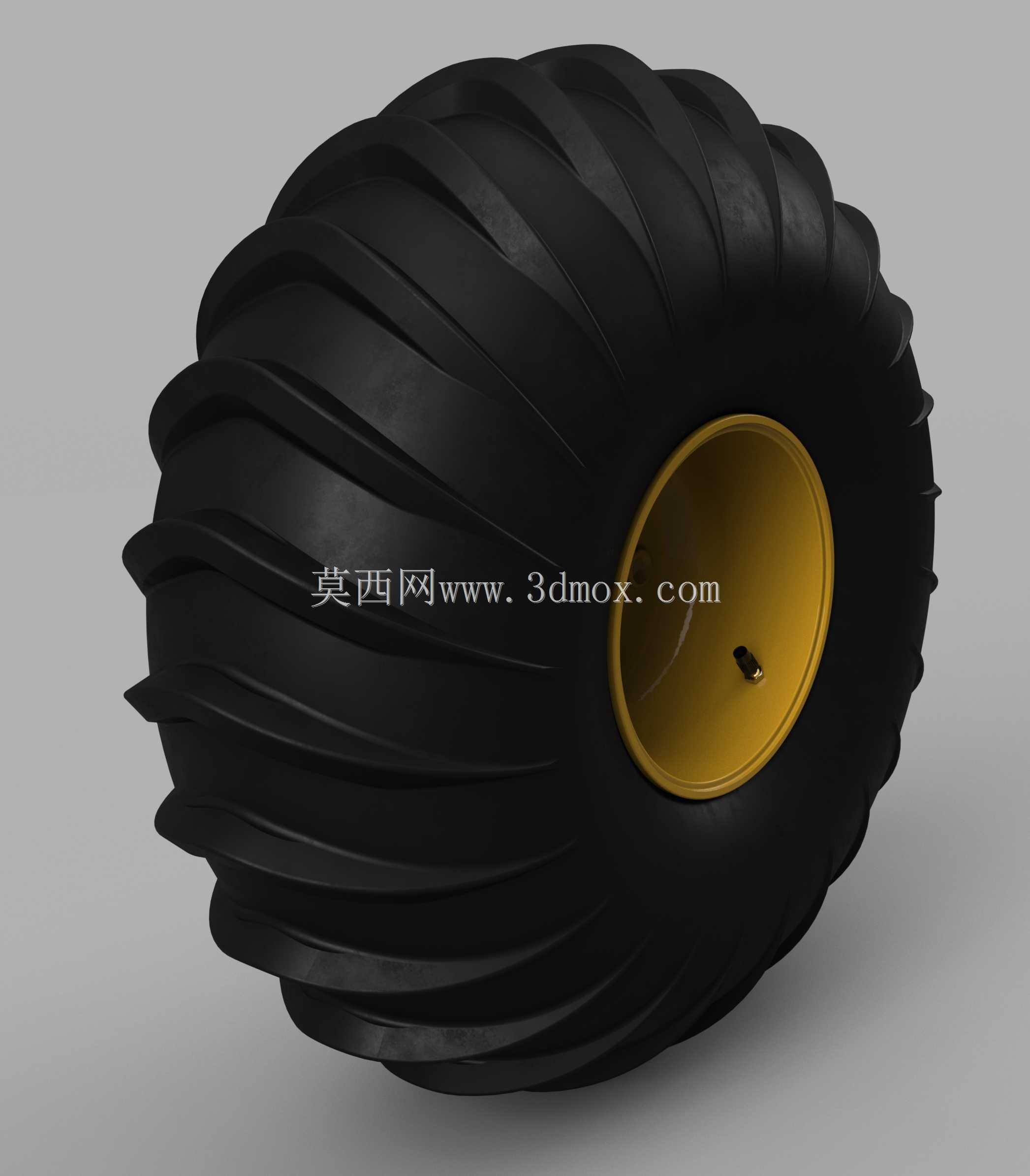

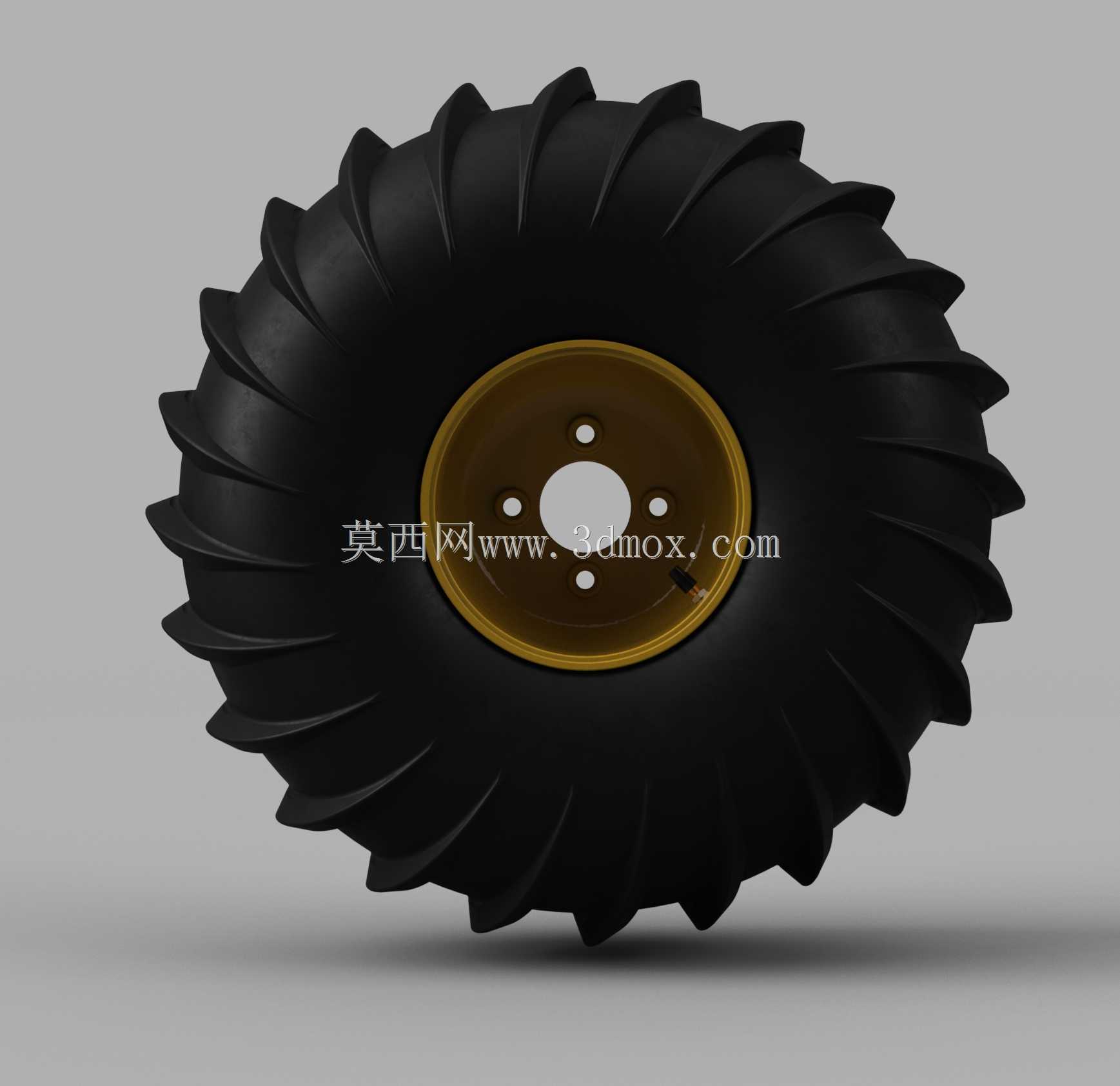

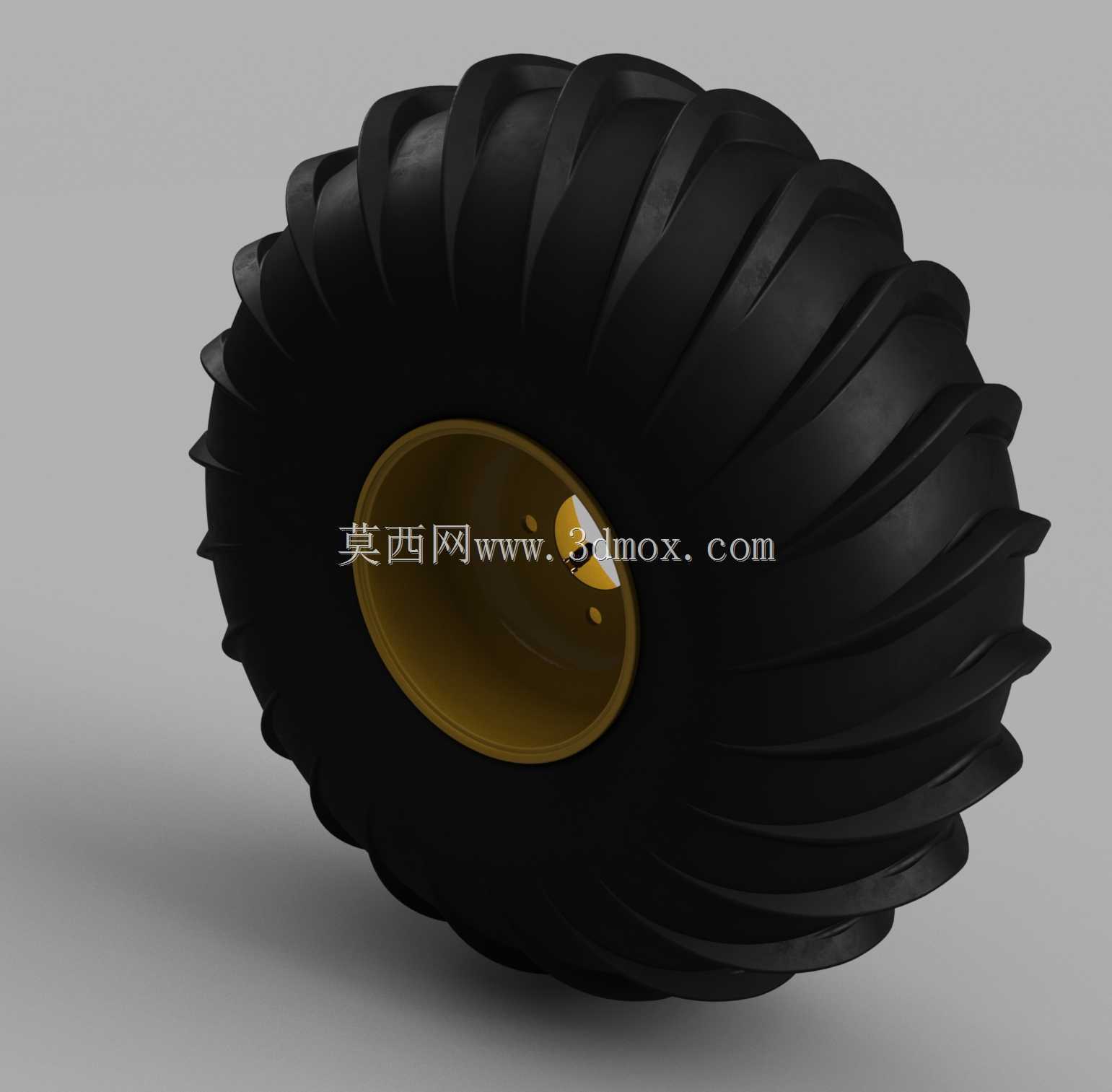

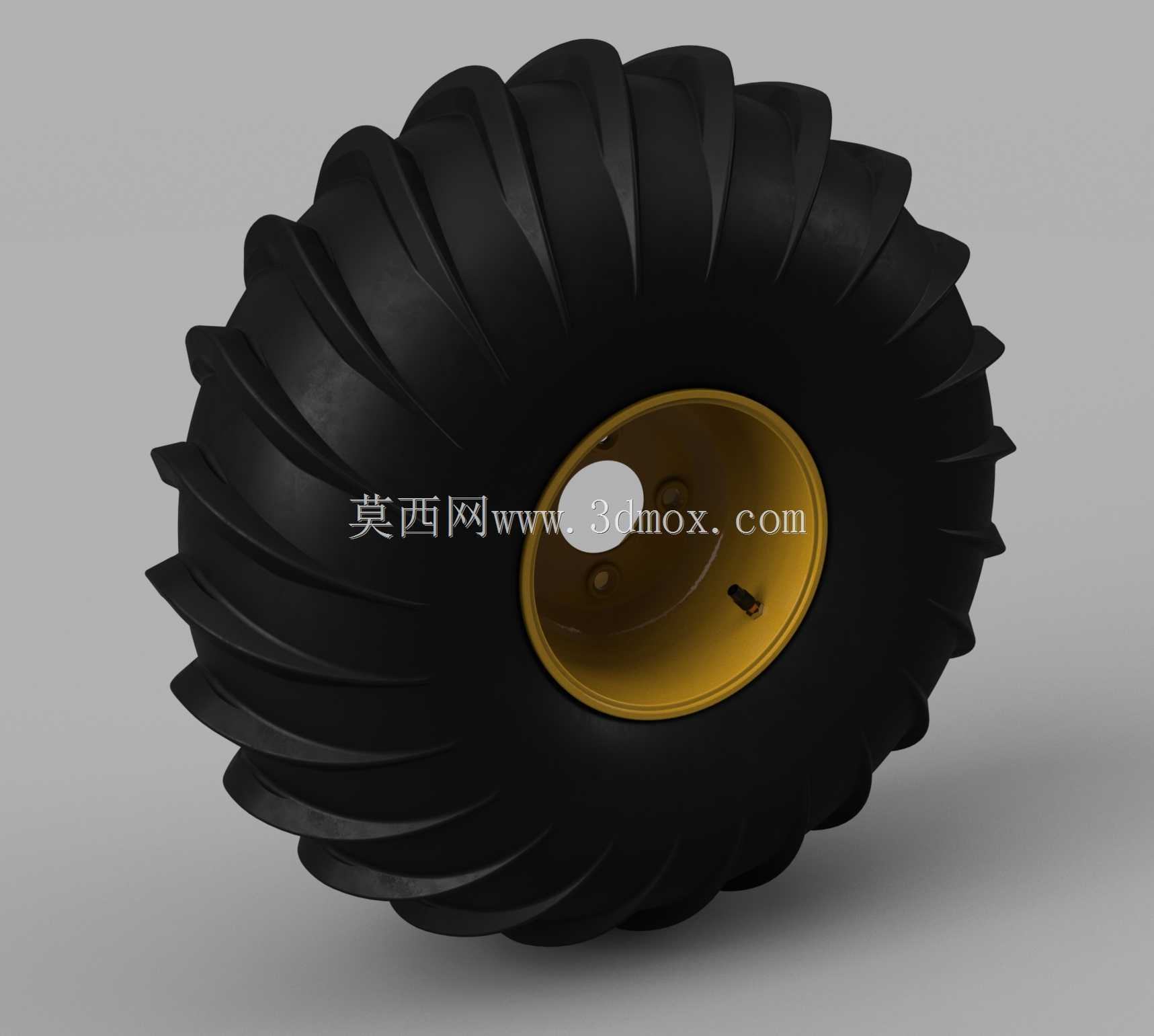

　　持续保持花纹块与地面的咬合能力，同时较宽的胎面设计可以增大接地面积，降低松软路面的接地比压，避免车辆在泥地、沙地中出现沉陷问题。从结构匹配来看，这款轮胎的标称尺寸为24x10-8，对应安装的轮辋为4对4英寸规格的钢制轮辋，这里的尺寸参数对应工程设计中的安装边界需要明确：24代表轮胎充气状态下的外径为24英寸，10代表轮胎充气后的断面宽度为10英寸，8代表适配的轮辋直径为8英寸，轮辋采用钢制冲压焊接结构，相比铝合金轮辋拥有更好的抗冲击性能，在林区行驶遇到石块磕碰、树枝剐蹭时不容易出现开裂变形，更适合重载、复杂冲击的作业场景，轮辋的安装孔位采用4孔对称布局，对应轮毂的安装节圆直径匹配ARGO系列车型的原厂轮毂接口，

　　不需要额外加工转接法兰即可直接装配，降低了改装和维护的适配成本。从设计思路层面拆解，这款轮胎的胎体采用加厚的帘线层结构，胎侧的橡胶厚度比普通民用ATV轮胎高出约20%，主要是为了应对非铺装路面的尖锐物穿刺风险，比如林地中的断枝、碎石场的尖锐石片、滩涂中的贝壳类硬物，都可能对胎侧造成割伤，加厚胎侧可以大幅降低爆胎风险，提升野外作业的可靠性。胎面的V形花纹块采用变节距布局，相邻花纹块的角度和间距存在细微差异，这种设计一方面可以在硬路面行驶时降低花纹块拍打地面产生的共振噪音，另一方面在转向时，不同角度的花纹块可以提供多方向的侧向抓地力，避免全地形车在泥泞路面转向时出现侧滑甩尾的问题。轮辋的设计上，采用了深槽轮辋结构，轮缘的高度比普通乘用车轮辋更高，在轮胎低气压行驶时（非铺装路面通常会降低胎压提升接地面积），可以更好地卡住轮胎胎圈，避免大扭矩输出或者大幅度转向时出现轮胎脱圈的故障，轮辋表面采用电泳防锈处理，在涉水、接触泥泞腐蚀介质后不容易出现锈蚀，延长了部件的使用寿命。在实际选型匹配中，需要注意这套行走组件的安装边界：轮胎充气后的最大断面宽度为10.5英寸，转向时的最大跳动空间需要预留至少11英寸的轮舱宽度，轮胎外径24英寸对应的悬架跳动行程需要匹配，避免悬架压缩到极限时轮胎与轮眉、车架发生干涉；轮辋的中心孔尺寸、螺栓孔节圆直径需要与对应车型的轮毂轴头完全匹配，若用于其他车型改装，需要确认轴头载荷是否匹配，

　　这款轮胎单胎的额定载荷对应ARGO车型的整备质量与满载质量分配，单胎可承载的载荷满足6x6或者8x8全地形车的单轮载荷需求，不建议随意用于载荷更高的特种作业车辆，避免出现胎体过载爆胎的问题。另外，这类V形花纹轮胎在铺装硬路面行驶时的磨损速度会比公路花纹轮胎快很多，且滚动阻力更大，所以设计选型时如果车辆的主要行驶场景是硬化路面，就不适合选用这款轮胎，它的核心适用场景还是低附着、非铺装的复杂野外地形，在这类场景下它的抓地力、抗造性都远优于普通轮胎。从建模角度来看，还原这套组件时需要重点关注几个结构细节：一是胎面花纹的螺旋走向，V形花纹并不是平面的V字，而是顺着胎面弧度有连续的螺旋扭转角度，建模时需要通过螺旋扫描配合阵列来实现，不能简单做平面拉伸，否则渲染和工程验证时的花纹形态会和实际产品存在偏差；二是轮辋的焊缝位置，钢制轮辋的轮辐与轮圈的焊接处有均匀的焊道结构，虽然是细节，但在做结构受力分析时，焊道位置的应力集中是需要重点考量的；三是轮胎与轮辋的配合面，胎圈位置有一圈加厚的钢丝圈结构，建模时需要预留出胎圈与轮辋槽的配合过盈量，还原实际装配时的压装状态，避免出现配合间隙不符合实际的问题。很多新手建模时容易忽略轮胎的充气变形状态，自然放置状态下轮胎接地位置会有一定的压扁变形，而不是完全的正圆形，做渲染或者装配动画时需要考虑这个形变细节，才能让模型更贴近真实状态。
