带轮式橡皮筋触发弹射装置结构设计

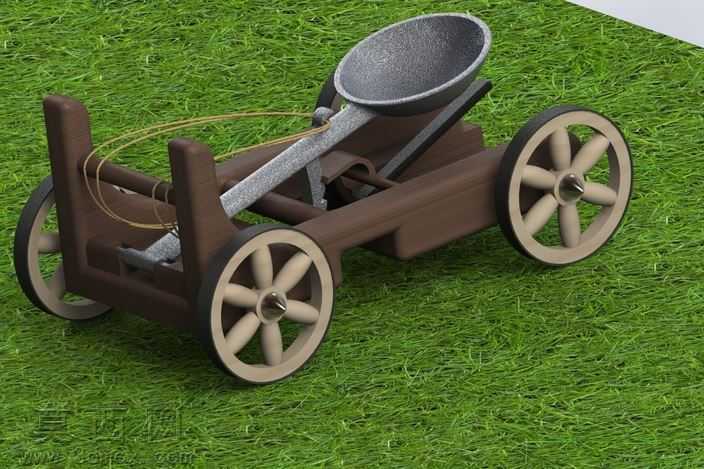

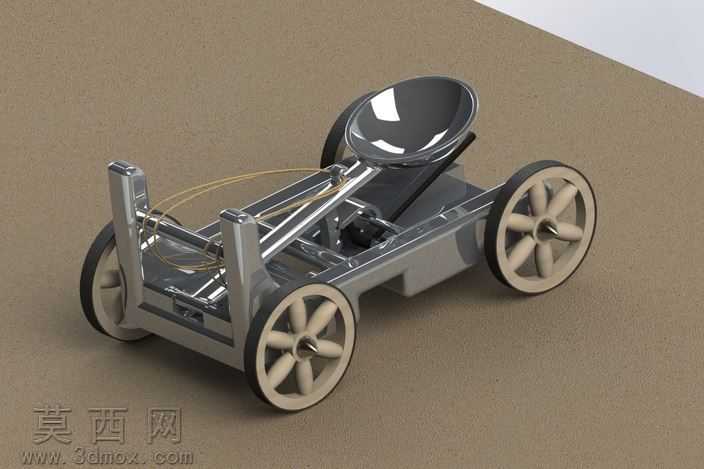

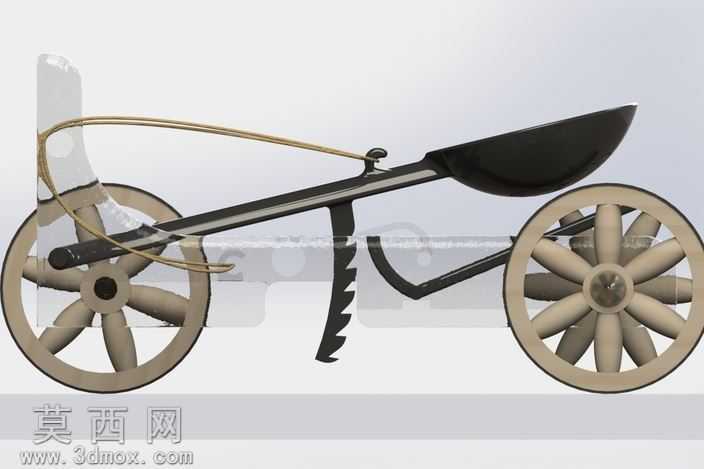

该作品为轮式橡皮筋弹射装置的三维建模成果，建模阶段采用SolidWorks完成全零件参数化绘制，首先对整体功能进行拆解，将装置划分为轮式行走底盘、支撑立柱、弹射勺托、弹力牵拉组件、触发锁止机构五大模块，逐一绘制每个零件的三维特征：行走底盘采用框架式矩形金属结构设计，预留轮轴安装孔位与立柱固定槽，保证整体结构的刚性与装配精度；四个行走轮采用轮毂与轮缘分体式建模，轮毂做放射状辐条结构，轮缘模拟橡胶材质的包裹效果，轮轴与底盘孔位采用间隙配合的装配约束，还原真实轮组的转动特性。两侧竖直支撑立柱采用等截面方柱结构，顶端设置牵拉橡皮筋的挂点结构，弹射臂采用双杆平行式设计，一端与底盘做铰接约束，可绕铰接轴完成俯仰转动，末端的勺状承托结构做曲面光滑过渡处理，保证被弹射物件放置的稳定性。弹力驱动部分采用多组橡皮筋牵拉结构，建模时还原橡皮筋的线性牵拉路径，通过装配约束模拟橡皮筋拉伸后的张力状态，触发机构采用卡扣式锁止设计，建模时精准匹配锁止卡扣与弹射臂的咬合间隙，保证触发时的脱扣顺畅度。渲染阶段采用金属质感材质赋予底盘、支撑柱、弹射臂等金属结构件，调整材质的反射粗糙度参数，还原机加工金属件的哑光金属光泽；行走轮轮缘采用深灰色橡胶材质，添加细微的表面纹理模拟橡胶的磨砂质感，轮毂采用米白色硬质塑料材质，调整高光参数还原塑料件的表面质感；橡皮筋采用半透明棕黄色弹性材质，添加轻微的透光属性还原橡皮筋的材质特性。场景搭建采用浅棕色哑光地面作为承载面，调整主光源角度为侧上方45度，投射柔和的软阴影，突出装置的结构层次与立体感，辅助光源补光消除结构暗部的死黑区域，最终渲染效果清晰展现各部件的装配关系与结构细节。设计过程中重点考量弹力传递路径的合理性，通过调整支撑立柱挂点与弹射臂铰接点的相对位置，优化橡皮筋拉伸行程与弹射力矩的匹配关系，保证弹射动力的高效传递，同时轮式底盘的设计让装置具备移动部署的灵活性，触发机构的卡扣设计保证待发射状态的锁止可靠性，避免误触触发的问题，整体结构简洁紧凑，零件数量少，装配逻辑清晰，完整还原了橡皮筋弹力驱动弹射装置的工作原理与结构特征。
