踏板摩托车液压制动卡钳结构设计

　　在两轮代步工具的制动系统设计中，碟刹卡钳作为核心执行部件，其结构合理性直接决定制动响应速度、制动力矩输出稳定性以及长期使用的可靠性，这款适配踏板车型的制动卡钳，针对小排量踏板车的前轮制动工况做了针对性的结构优化，完全能够覆盖日常通勤场景下的制动需求。从实际装车场景来看，这类卡钳主要匹配小尺寸碟刹盘，适配轮毂安装空间紧凑的踏板车型，安装时通过卡钳本体上的三个定位孔与前减震下端的安装支座刚性连接，安装孔位的同轴度公差控制在0.02mm以内，避免装车后出现碟片偏磨、制动拖滞的问题。卡钳本体采用一体化铸造成型后做数控精加工，内部的油缸腔室与活塞的配合间隙控制在0.015-0.025mm区间，既保证活塞在油压作用下的顺畅滑动，

　　又能避免液压油渗漏的问题。制动工作时，刹车上泵输出的液压油通过进油口进入卡钳油缸，推动活塞带动内侧刹车片向碟片移动，同时卡钳本体在浮动销的作用下产生微量滑移，带动外侧刹车片同步贴紧碟片，通过两侧刹车片的摩擦力实现车轮减速，整个过程中卡钳的受力分布经过反复校核，安装耳位置的加强筋结构能够承受峰值制动力矩下的载荷，不会出现本体开裂的风险。从结构设计思路来看，这款卡钳没有采用多活塞的复杂结构，而是选用单活塞浮动式结构，一方面是因为小排量踏板车的整备质量较轻，单活塞输出的制动力矩完全能够满足制动需求，另一方面浮动式结构的零部件数量更少，后期维护更换刹车片的操作更简便，对日常维保的友好度更高。卡钳本体的外形轮廓做了圆弧过渡处理，

　　既避免了尖锐棱角在装车后与周边部件发生干涉，也能减少行驶过程中泥水、砂石在卡钳表面的积存，降低本体被腐蚀的概率。安装边界方面，卡钳的整体厚度控制在65mm以内，适配厚度4mm的标准碟刹盘，安装孔的中心距与主流踏板车前减震的安装尺寸完全匹配，不需要额外做转接码即可直接装车，活塞的回位靠密封圈的弹性变形实现，制动解除后活塞会自动回位0.1-0.2mm，保证刹车片与碟片之间保留合理间隙，避免行驶过程中出现不必要的摩擦损耗。卡钳上的放气螺钉设置在本体的最高位置，维保过程中排放油路空气时操作空间充足，不需要额外拆卸周边部件即可完成放气操作。油路接口采用标准的制动管螺纹规格，能够适配市面上绝大多数通用的刹车油管，不需要做定制化的接头改装。

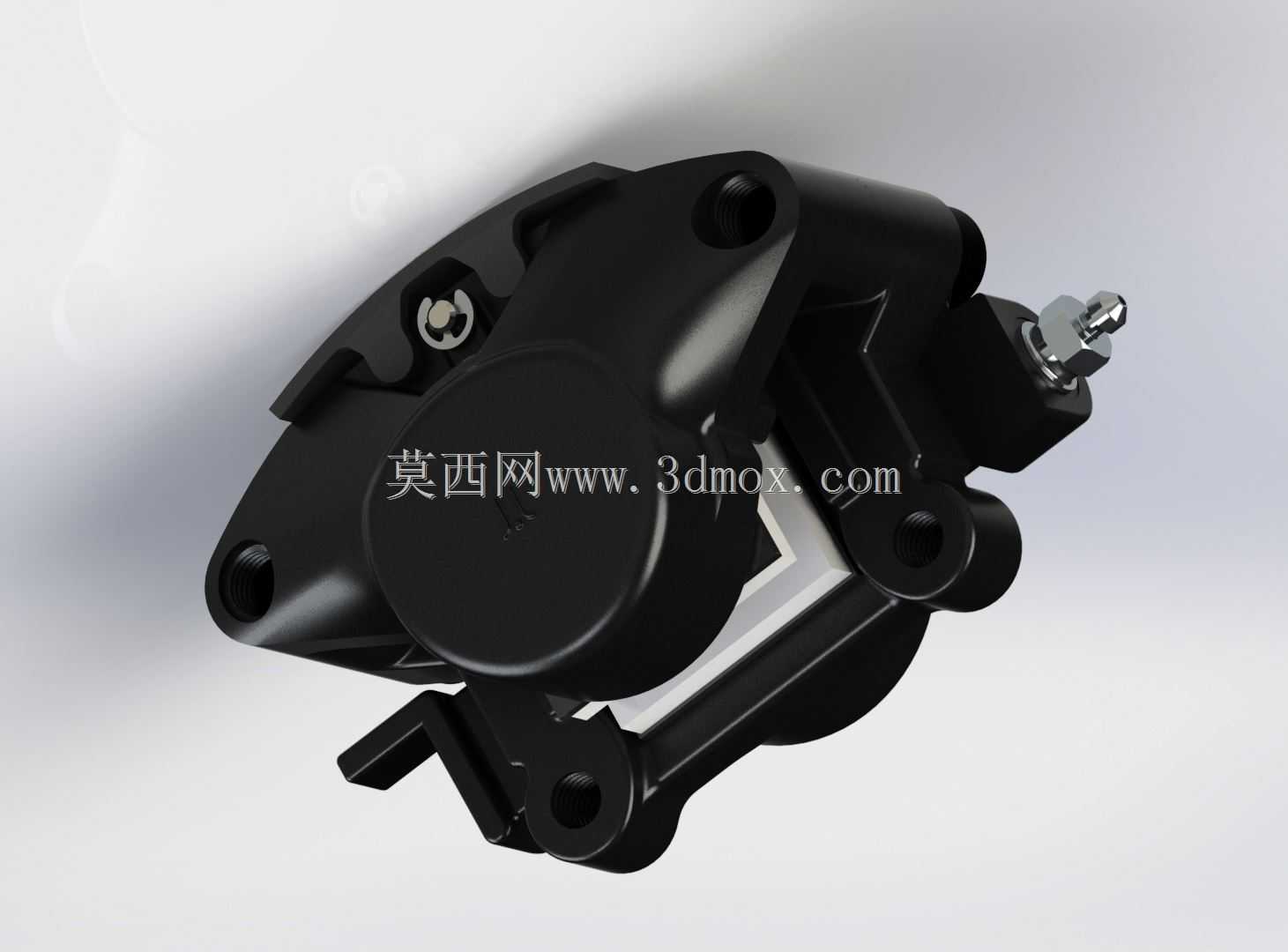

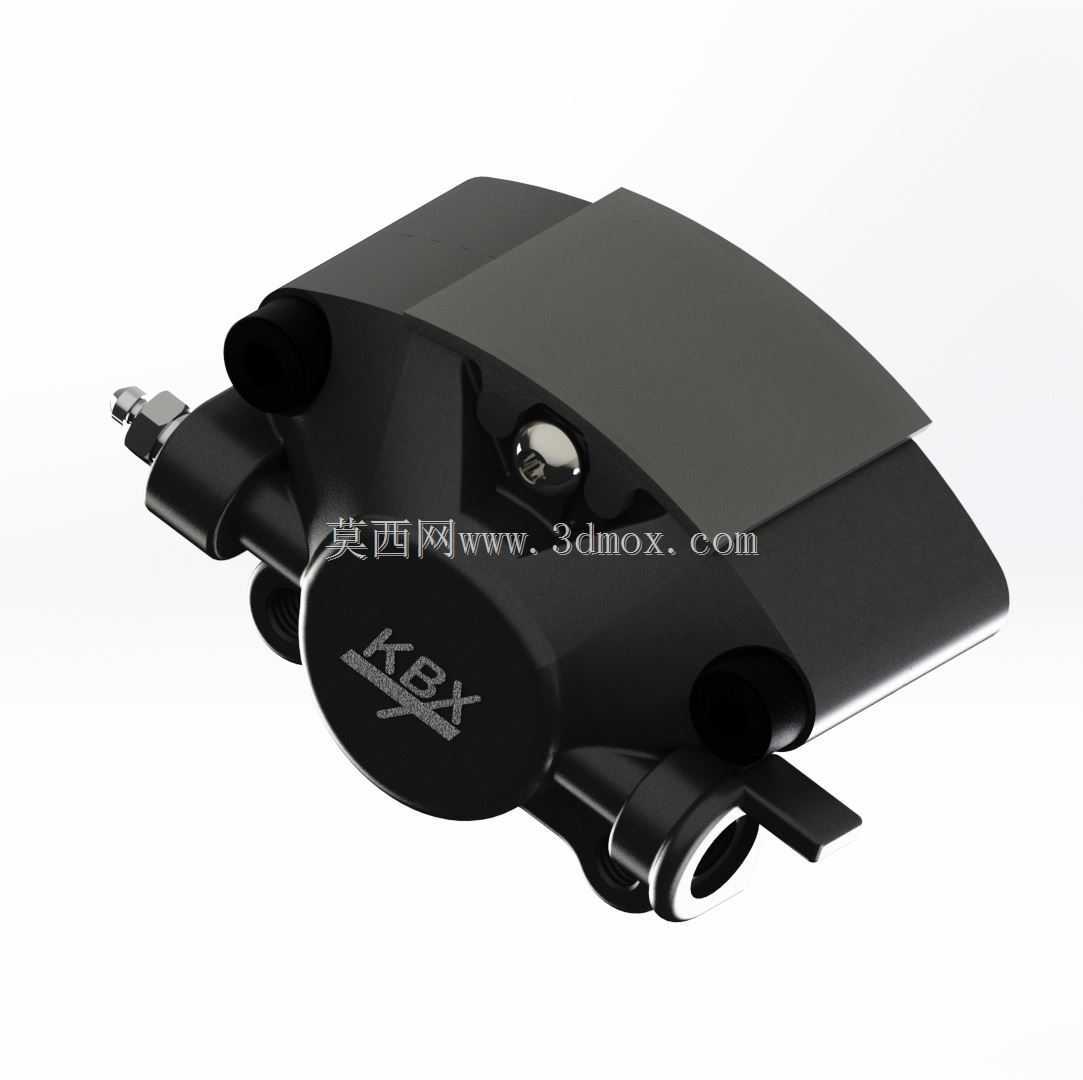

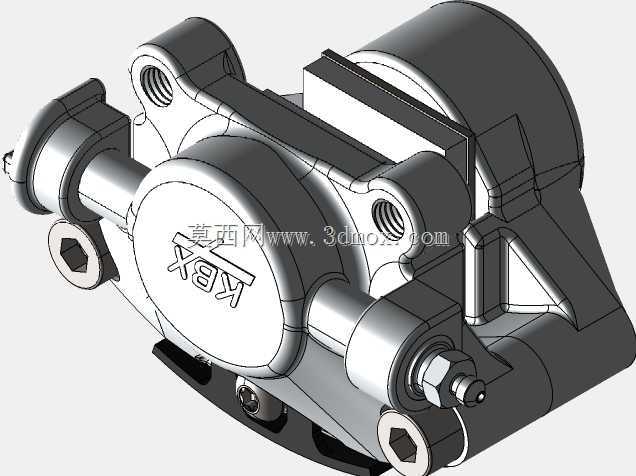

　　刹车片的安装槽位做了限位结构设计，刹车片在槽内的滑动间隙控制在0.1mm以内，制动过程中不会出现刹车片晃动产生异响的问题，同时刹车片的磨损极限位置做了可视化的观察缺口，日常检查时不需要拆卸卡钳就能直观判断刹车片的剩余厚度。在实际工况适配方面，这款卡钳的密封结构选用耐高低温的橡胶密封圈，能够覆盖-30℃到120℃的工作温度区间，即使在长下坡连续制动导致碟片温度升高的情况下，密封圈也不会因为高温出现老化变形、密封失效的问题。卡钳表面做了黑色喷塑处理，不仅外观质感统一，还能提升本体的防锈耐腐蚀能力，即使在多雨潮湿的地区长期使用，也不会出现本体锈蚀导致活塞卡滞的问题。从三维建模的角度来看，这个模型的所有配合面都做了公差标注，安装孔位、油缸腔室、活塞配合面、刹车片槽位的尺寸都完全按照实际加工精度建模，导入装配环境后可以直接做干涉检查、运动仿真，能够直观模拟制动过程中活塞的移动行程、卡钳的浮动量，以及刹车片与碟片的接触状态，对于做两轮车制动系统匹配、改装件设计的工程师来说，可以直接作为结构参考，不需要重新测绘实物就能掌握这类浮动卡钳的核心结构参数。
