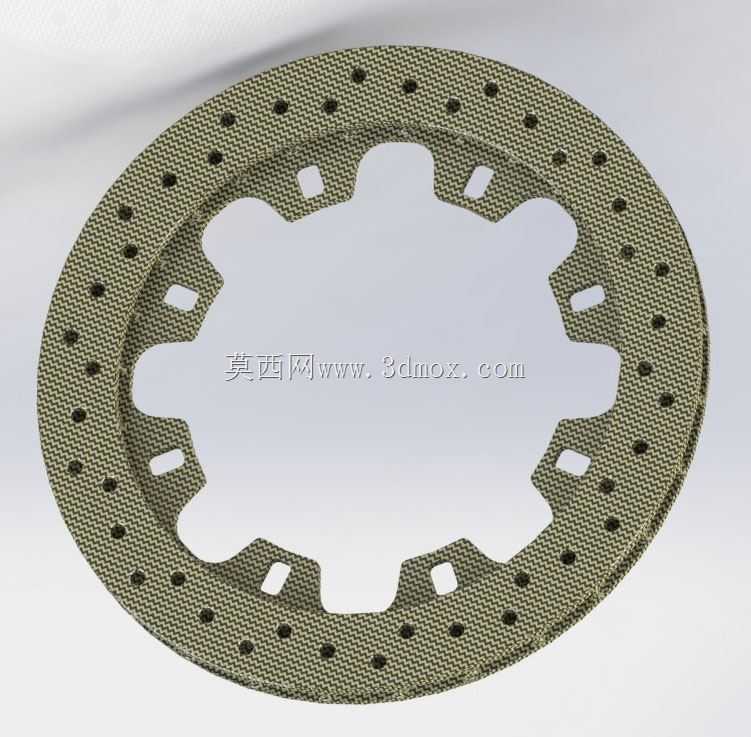

车用通风式制动盘结构三维设计

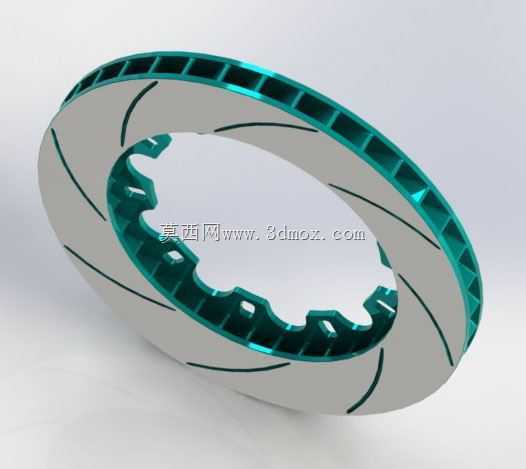

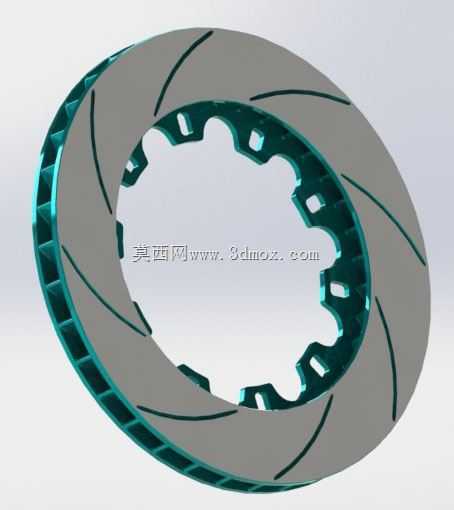

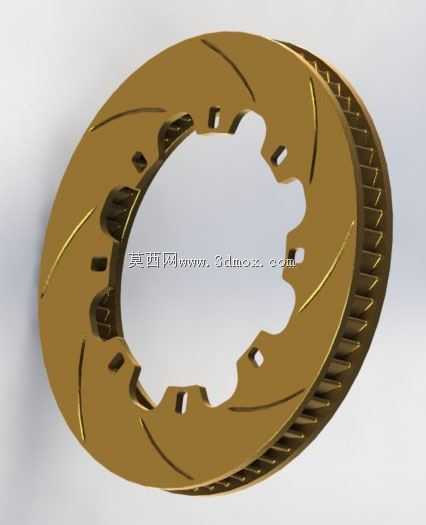

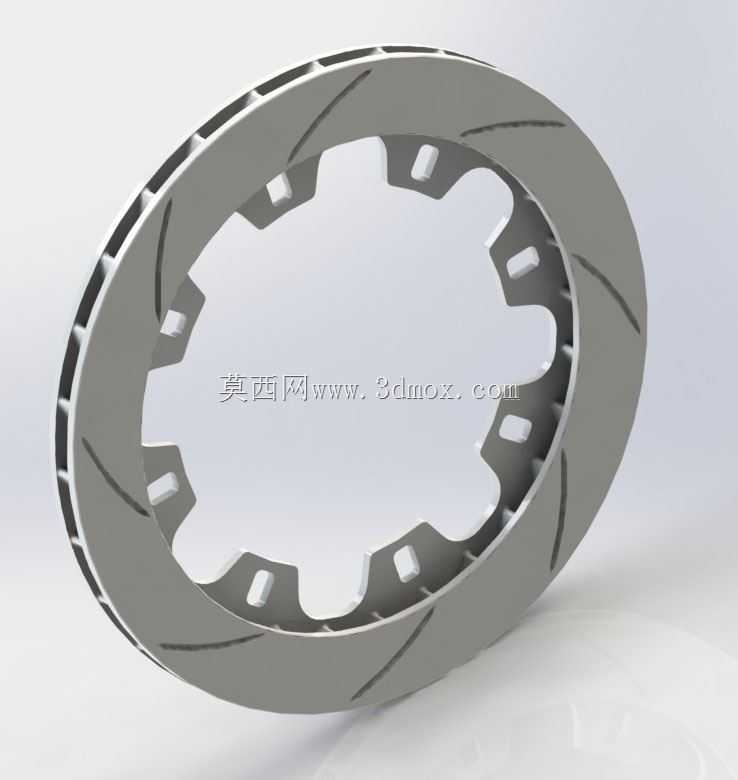

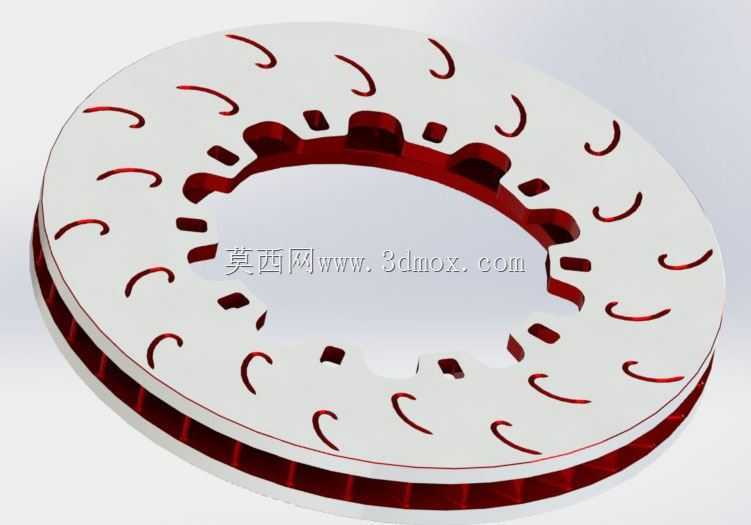

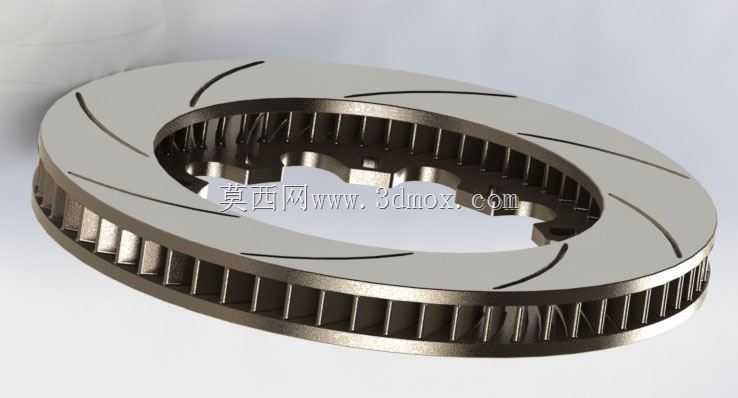

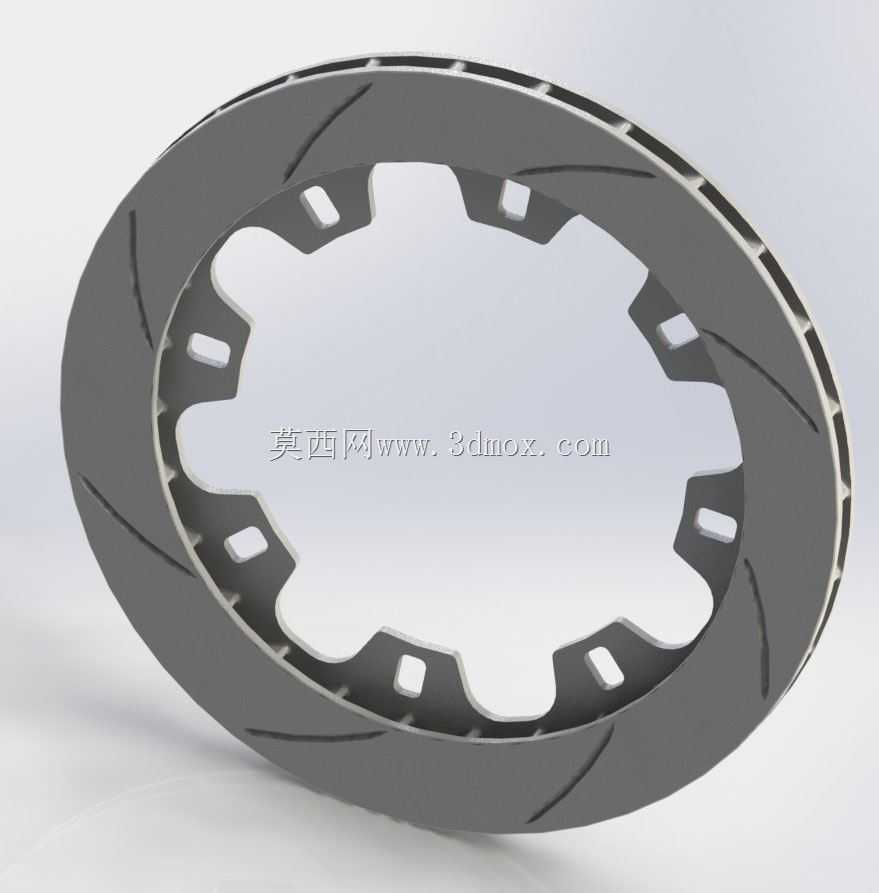

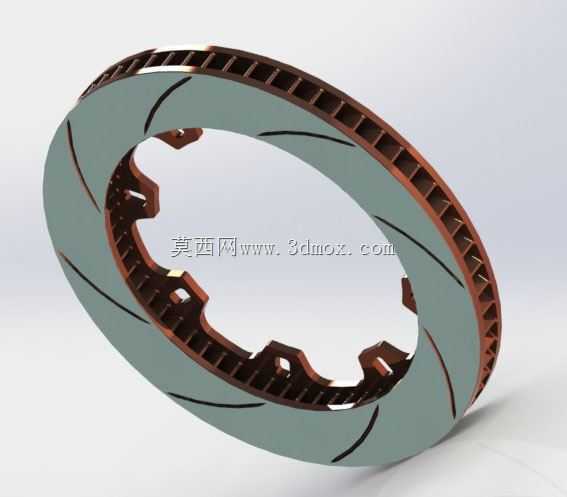

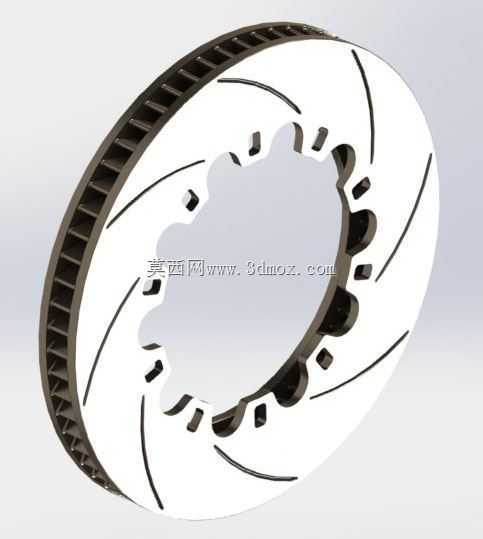

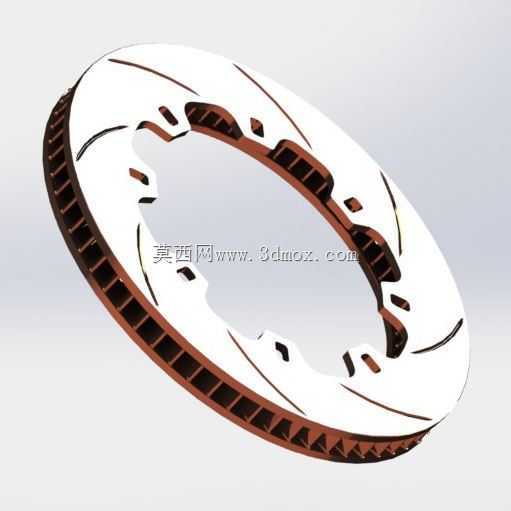

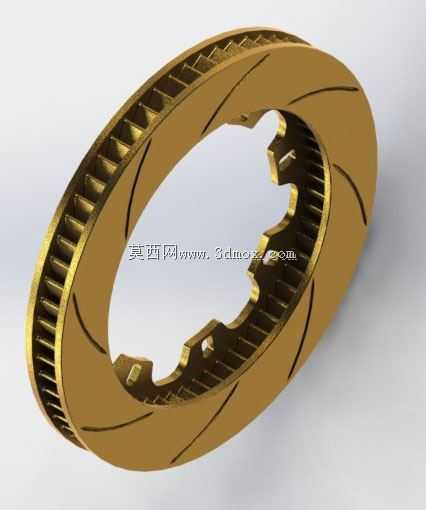

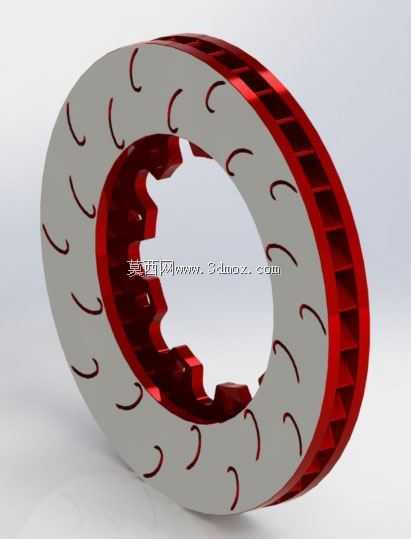

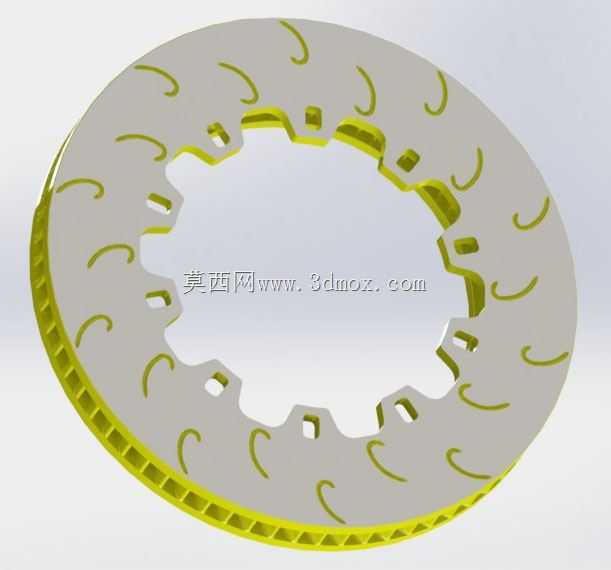

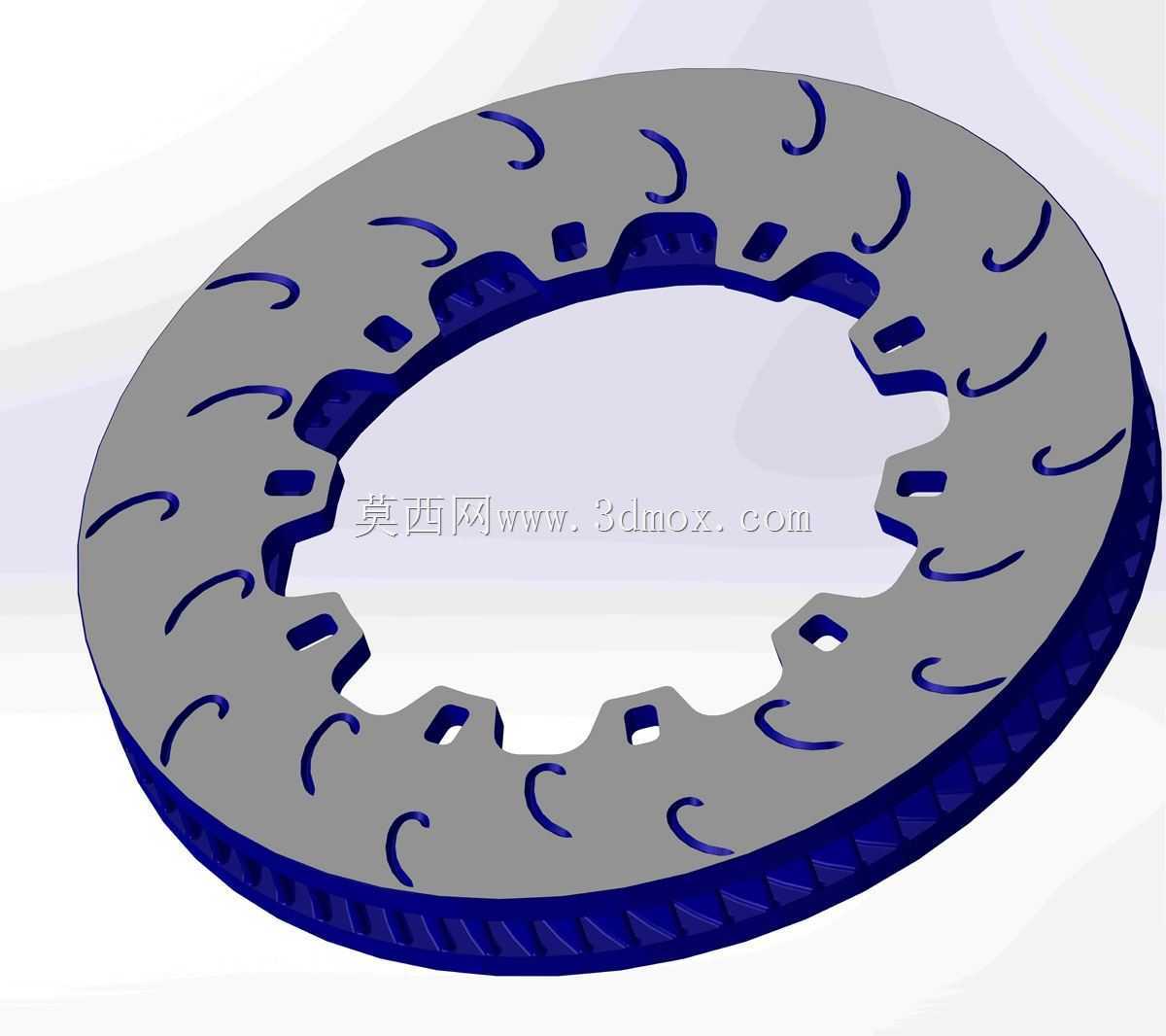

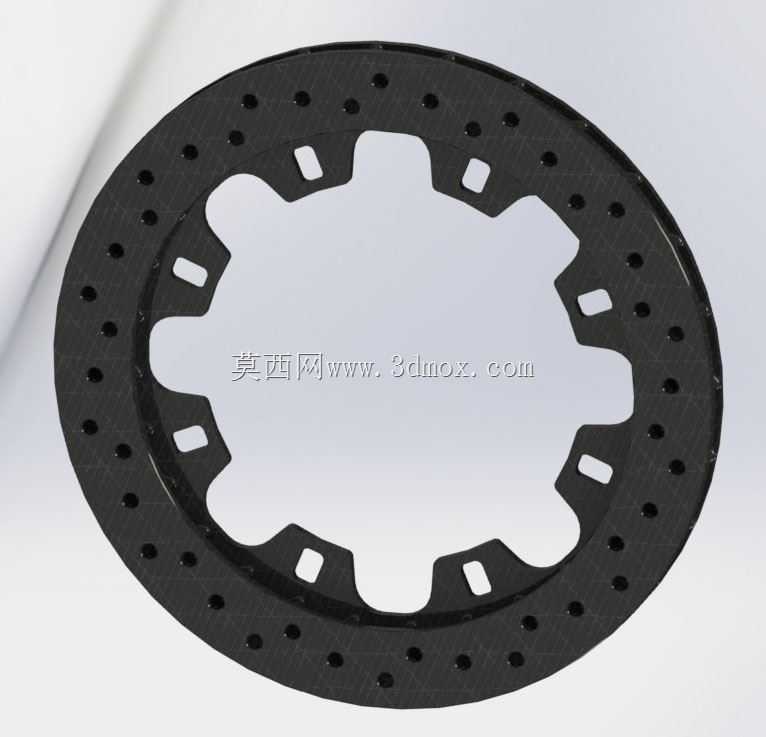

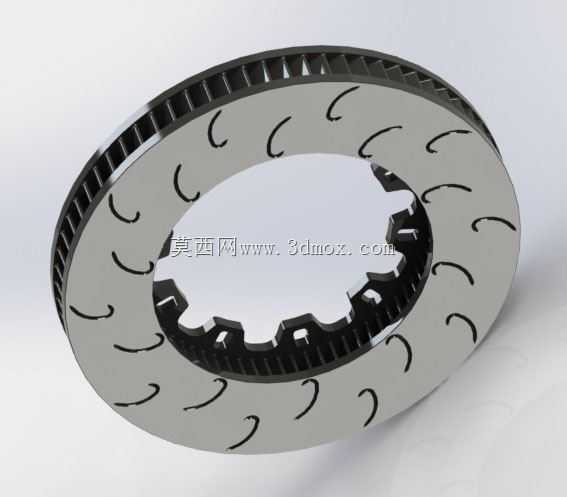

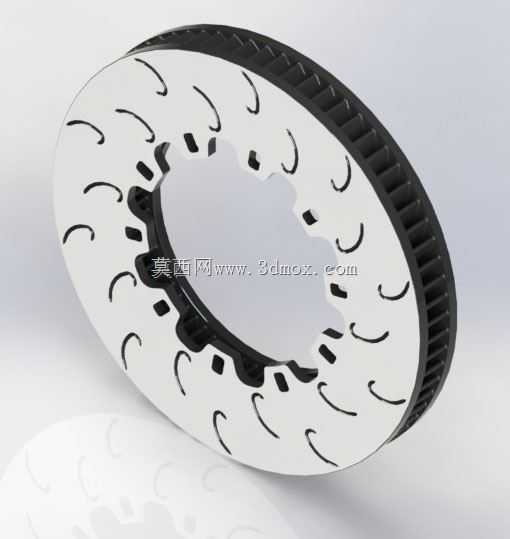

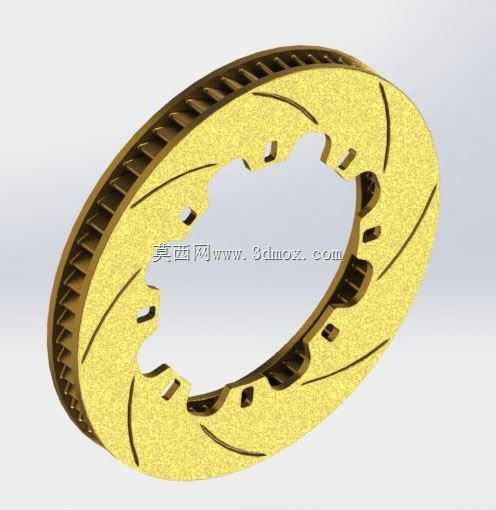

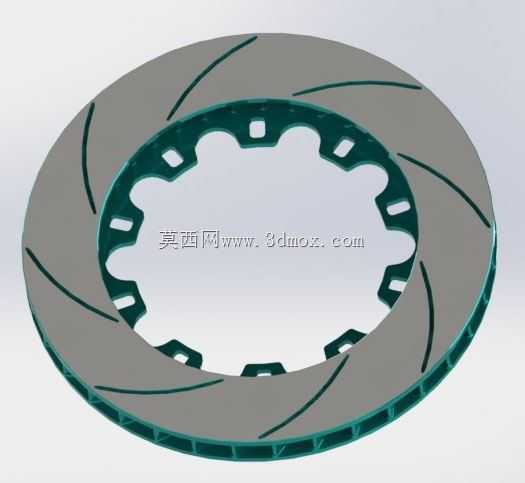

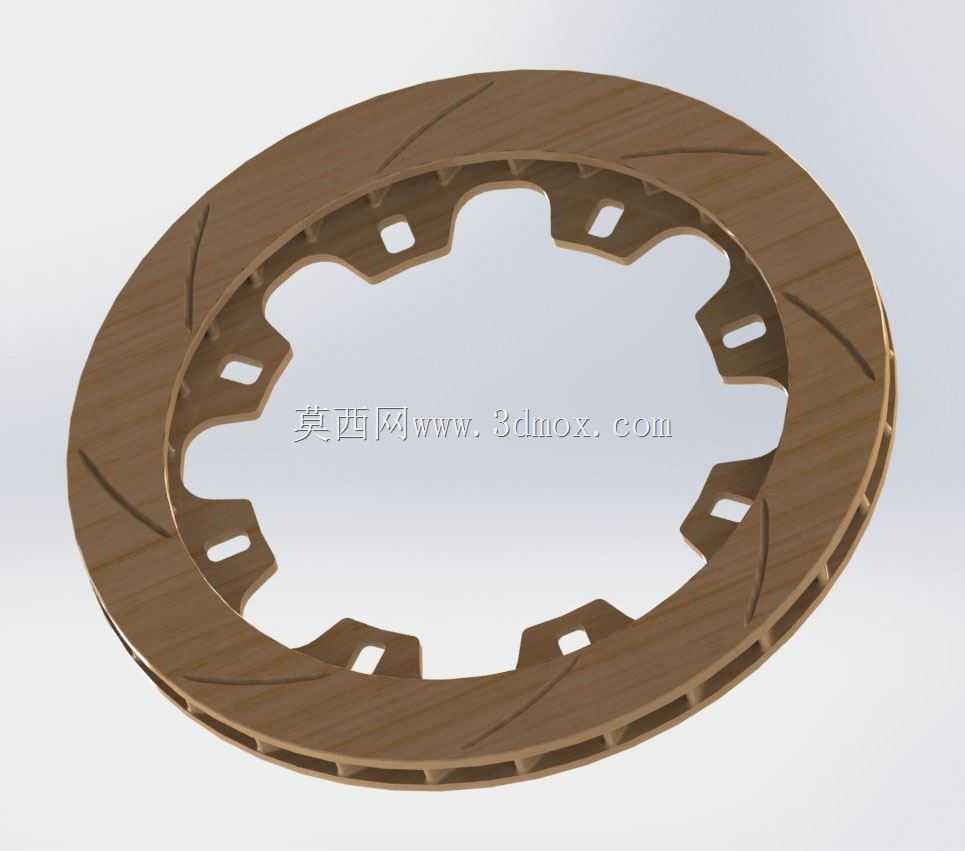

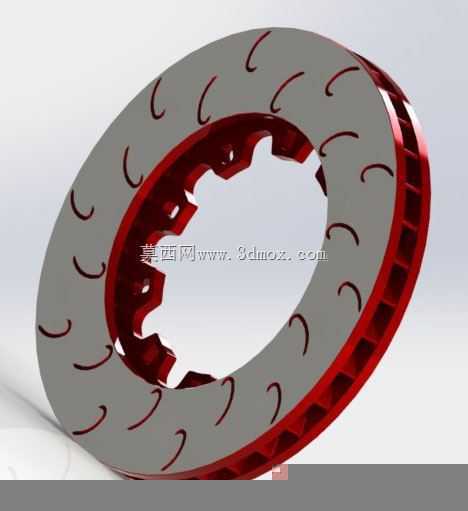

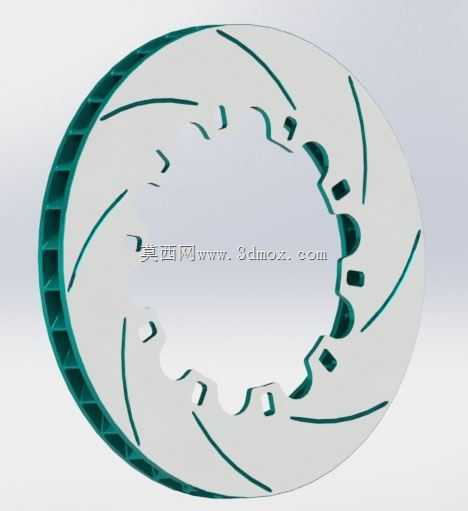

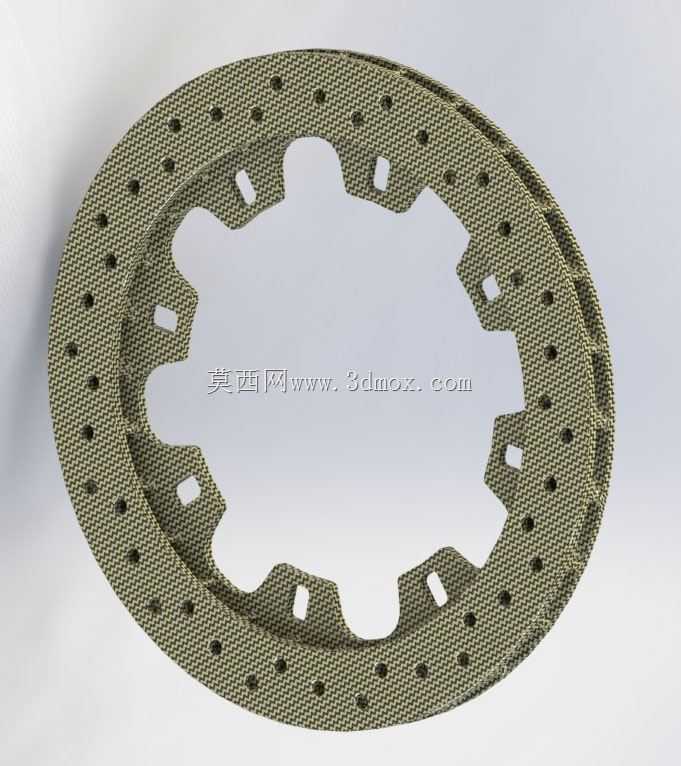

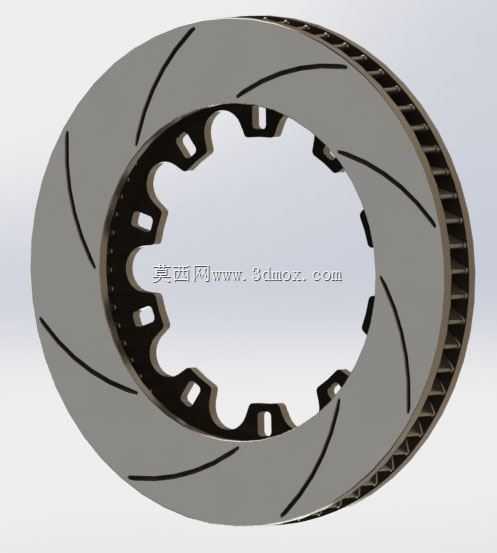

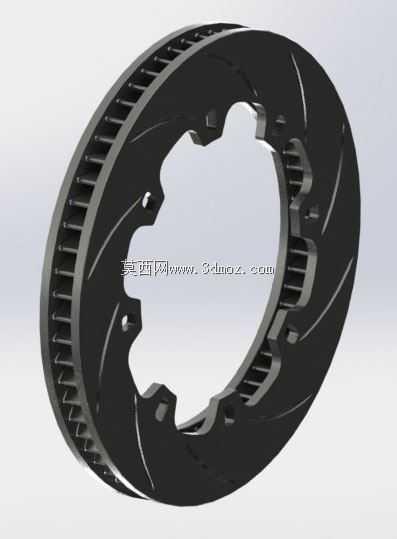

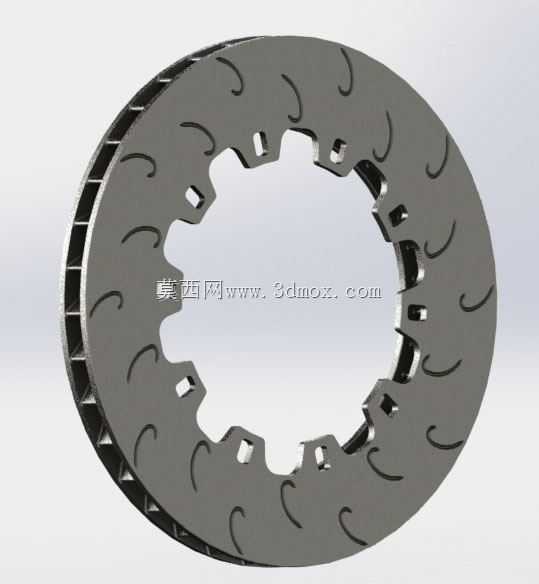

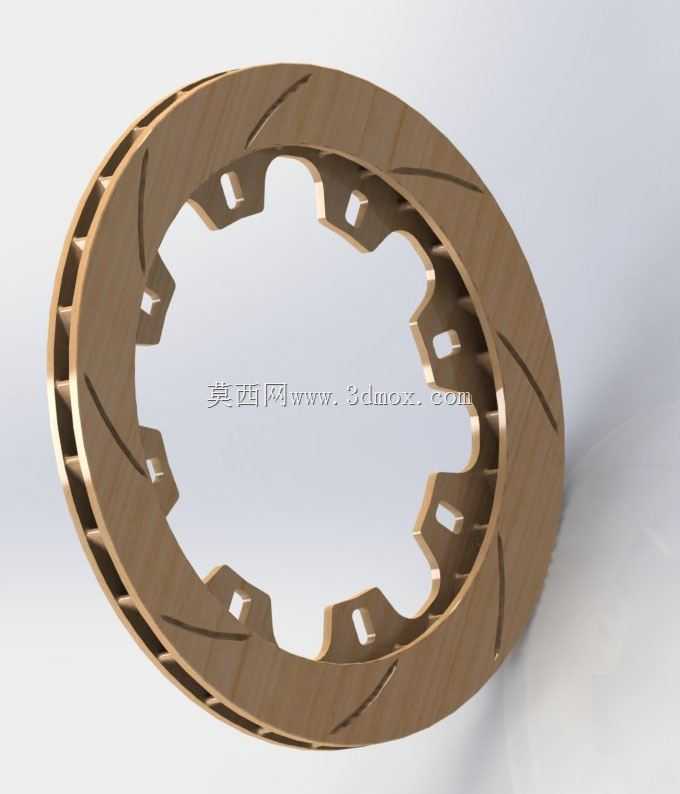

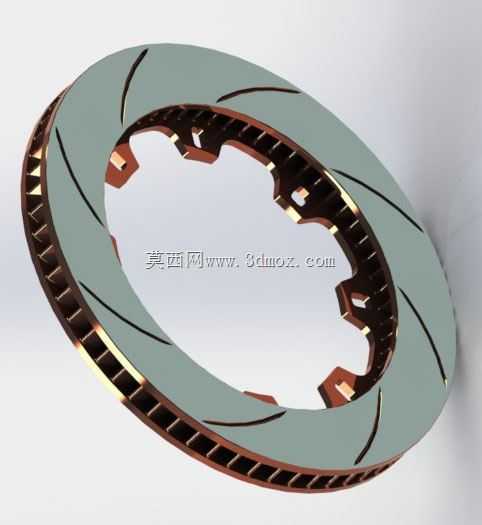

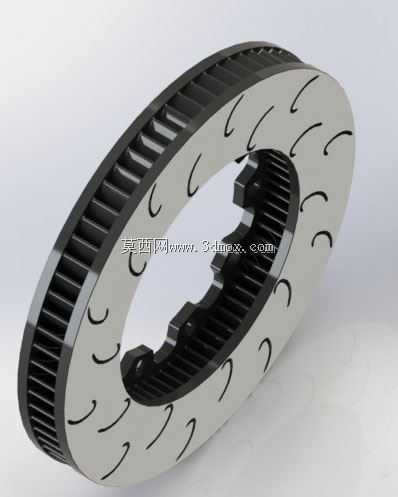

　　在商用车及乘用车的盘式制动系统开发中，制动盘作为直接承担摩擦减速功能的核心旋转部件，其结构合理性直接决定整车制动效能、热稳定性与连续制动工况下的可靠性。本次设计的制动盘采用主流的通风式结构，区别于实心盘的单层摩擦面设计，两层摩擦工作面之间设置有沿圆周方向均匀排布的径向散热筋，这些散热筋并非简单的直筋结构，而是顺着制动盘旋转方向带有一定倾斜角度，当车轮带动制动盘旋转时，倾斜的筋条会形成类似离心风扇的泵风效应，将制动过程中摩擦产生的热量快速通过筋条间的通风道带出，避免连续制动时摩擦面温度过高引发的热衰退、摩擦系数骤降问题，这一点对于山区路段频繁制动的营运车辆、高速行驶的乘用车辆尤为关键。

　　从实际装车的应用场景来看，这类制动盘多用于前轮制动回路，因为车辆制动时轴荷会向前转移，前轮承担的制动力矩通常占整车总制动力的六成到七成，前轮制动盘的热负荷远高于后轮，因此通风结构的散热优势可以得到充分发挥。设计过程中首先要明确安装边界，制动盘的中心安装孔需要与轮毂轴头的定位止口严格匹配，定位止口的公差带通常选取H7/g6的间隙配合，既保证装配时的顺畅度，又能避免行驶过程中制动盘出现径向跳动，引发制动踏板抖动、方向盘抖动的故障。安装孔的分布圆直径、孔位数量、单孔直径需要与对应车型的轮毂安装法兰完全对应，通常采用5孔或6孔的均布设计，每个安装孔的位置度公差需要控制在0.1mm以内，避免装配时出现孔位错位、螺栓强行装配引发的安装应力，长期使用后出现制动盘翘曲变形的问题。

　　摩擦工作面的设计是整个制动盘结构的核心，两侧摩擦面的平面度公差需要控制在0.05mm以内，两端面的平行度公差不超过0.03mm，摩擦面的表面粗糙度需要达到Ra1.6-Ra3.2的区间，表面过于粗糙会导致制动片初期磨合阶段磨损过快、制动异响，表面过于光滑则会降低摩擦系数，延长制动距离。摩擦面的外径尺寸需要匹配制动卡钳的摩擦片包角，通常摩擦片的圆弧包角在60度到70度之间，制动盘的摩擦环宽度需要比摩擦片的宽度大2-3mm，避免制动过程中摩擦片出现偏磨、边缘啃噬的问题。通风道的设计上，除了倾斜角度的考量，筋条的厚度、相邻筋条的间距也经过反复校核，筋条过厚会增加制动盘的整体重量，提升簧下质量，影响车辆的悬挂响应特性；筋条过薄则会降低制动盘的整体结构刚度，在高制动力矩下出现摩擦面变形，同时通风道过窄容易被制动过程中产生的磨屑、路面泥沙堵塞，长期使用后丧失散热能力。

　　设计时还需要考虑制动盘的磨损极限，通常在摩擦面的边缘会设计有磨损标识台阶，当摩擦面磨损到极限厚度时，台阶会露出，提醒使用者及时更换制动盘，避免摩擦面厚度不足导致强度下降，在高速制动时出现开裂、碎裂的恶性故障。为了避免制动盘与轮毂结合面出现锈蚀粘连，中心安装孔的配合面、安装法兰的贴合面在设计时会预留防锈涂层的工艺厚度，同时在装配工艺要求中明确需要在结合面涂抹薄层防卡滞润滑脂，但需要严格控制润滑脂的涂抹范围，绝对不能沾染到摩擦工作面，否则会引发制动打滑、制动力不足的问题。

　　从结构强度校核的角度，设计过程中需要模拟紧急制动工况下的应力分布，紧急制动时制动盘不仅要承受摩擦片施加的轴向夹紧力，还要承受巨大的周向摩擦力矩，同时摩擦面局部温度会在短时间内上升到数百摄氏度，热应力与机械应力的耦合作用下，需要保证散热筋与摩擦面的连接圆角处不会出现应力集中，因此所有的结构转角处都设计有R2-R3的过渡圆角，避免锐角结构引发的应力集中导致疲劳裂纹萌生。另外，制动盘的动平衡精度也是设计中不可忽视的环节，通常成品制动盘的动平衡量需要控制在5g·cm以内，必要时会在制动盘的安装法兰外缘设置去重槽，通过铣削去重的方式调整动平衡量，避免高速旋转时出现车轮抖动的问题。

　　在实际的三维建模过程中，需要先绘制中心安装基准轴，以基准轴为中心绘制安装法兰、摩擦环的截面草图，通过旋转命令生成基础实体，之后通过圆周阵列的方式生成所有的散热筋结构，再对所有的锐边进行倒圆角处理，最后生成安装孔、磨损标识等细节结构。建模过程中需要严格控制各个特征的参数关联，比如当调整摩擦面外径时，散热筋的长度、通风道的分布直径可以随之自动更新，提升后续改型设计的效率。建模完成后还需要对模型进行干涉检查，确认制动盘的所有结构与周边的转向节、卡钳支架、轮毂防尘罩等部件不存在运动干涉，尤其是车辆转向到极限角度、悬挂跳动到最大行程时，要预留足够的安全间隙，避免行驶过程中出现部件碰撞损坏。
