两英寸NPT外螺纹卡姆洛克快接适配器结构

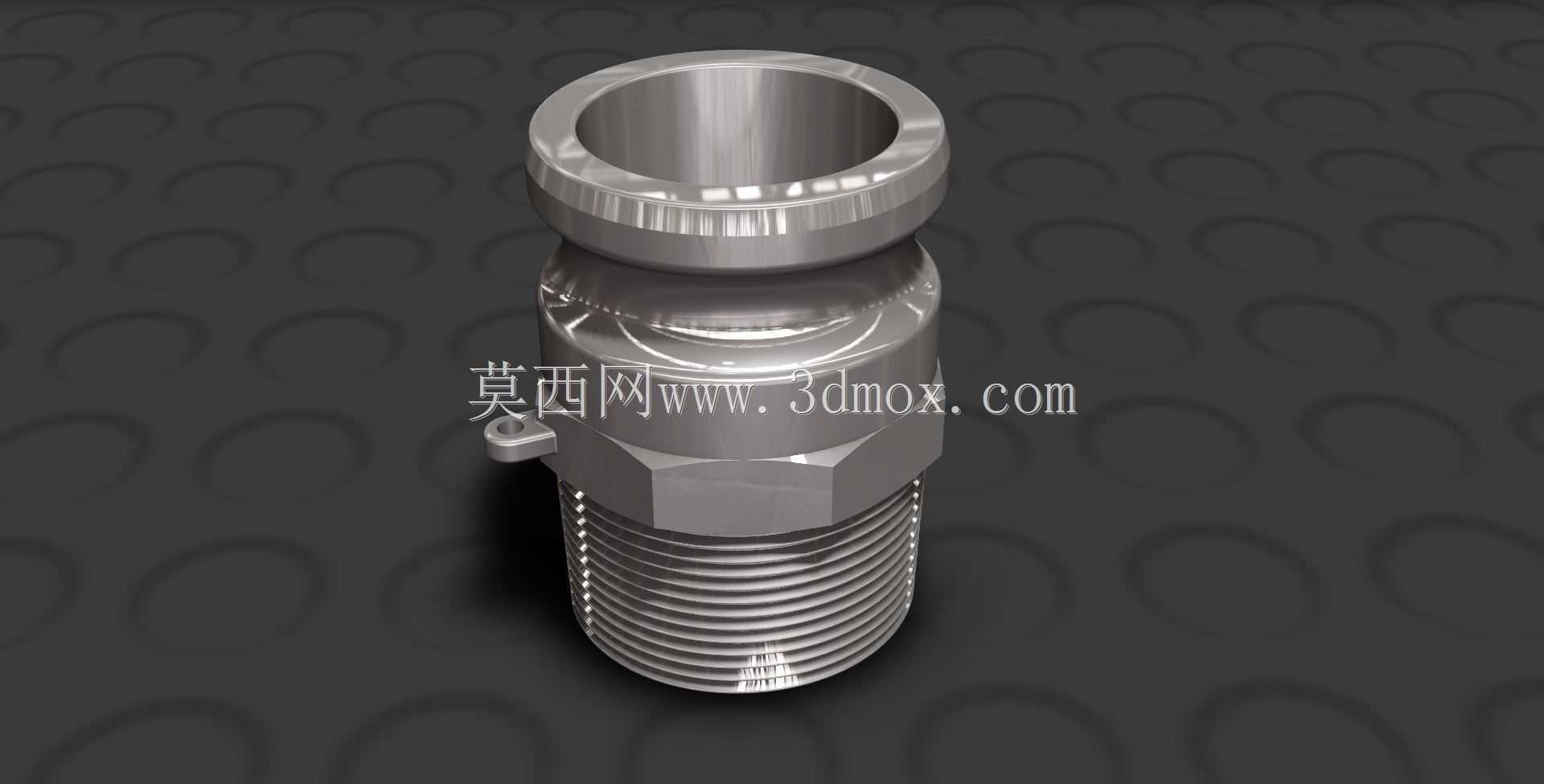

　　在流体输送管路的快速拆装场景里，这类外螺纹卡姆洛克适配器是管路接驳环节的核心连接件，常见于石化灌区装卸、化工流体中转、市政应急供水、粉体气力输送等需要频繁拆接管路的作业场景，相比传统螺纹硬连接，它能大幅缩短管路接驳的操作时间，降低拆装过程中的流体泄漏风险。从结构设计来看，这款适配器采用卡姆洛克标准的阳端接头结构，下端为2英寸NPT外螺纹段，螺纹牙型符合美制锥管螺纹的密封要求，锥度设计可以让螺纹在旋紧过程中形成过盈配合，无需额外生料带辅助也能实现可靠的静密封，适配同规格的NPT内螺纹管路端口。接头中部设计有外六角受力台，这个结构是专门为安装工况预留的受力位，现场安装时可以用标准活动扳手或者开口扳手卡在六角台位置施加扭矩，

　　避免直接夹持接头本体导致的密封面变形，六角台的对边尺寸符合常规管路安装的工具适配范围，不需要定制专用工装就能完成装配。上端的快接锁紧段是卡姆洛克接头的核心功能区，外侧的环形凸缘是和阴端接头的锁紧凸轮配合的卡位结构，对接时只需要将阴端的两个凸轮把手扳开，把阳端插入阴端接口后压下凸轮把手，就能通过凸轮的偏心挤压让接头内部的密封橡胶圈紧密贴合在阳端的密封端面上，整个对接过程不需要旋转接头本体，几秒钟就能完成单路管路的接驳，适合高空、狭窄空间等不方便旋转管路的安装场景。接头侧面还设计有一个小型的保险销挂耳，这个结构是为了配套安全销使用，当接头对接完成后，可以在挂耳位置插入保险销，避免作业过程中因为管路振动、外力触碰导致凸轮把手意外松脱，

　　造成管路脱开的安全事故，这个细节设计在高压流体输送场景里尤为重要，很多现场作业事故都是因为忽略了接头的防松结构导致的。从安装边界来看，这款适配器的总长度控制在常规快接接头的尺寸范围内，下端螺纹段的有效旋合长度符合NPT螺纹的标准旋合深度要求，安装后不会因为螺纹旋入过深顶到管路内部的流道，也不会因为旋入过浅导致密封失效，上端快接段的外径和同规格卡姆洛克阴端完全适配，不需要额外加工变径结构就能直接通用市面上的标准卡姆洛克配件。流道内部采用等径直通设计，没有突兀的变径或者台阶结构，流体通过时的阻力损失很小，不管是输送液态流体还是粉状颗粒物料，都不容易在接头位置残留堆积，减少了物料交叉污染的风险，也降低了管路堵塞的概率。

　　密封端面的加工粗糙度控制在合理范围内，既能保证橡胶密封圈的贴合密封效果，又不会因为表面过于光滑导致密封圈在受压时发生滑移，长期使用后密封圈的磨损也更均匀，更换周期更长。在实际选型过程中，需要注意这款适配器的材质适配性，不同输送介质要对应选择不同的本体材质和密封圈材质，比如输送腐蚀性化工介质需要选用316不锈钢本体搭配氟橡胶密封圈，输送饮用水则需要选用符合食品级要求的304不锈钢搭配三元乙丙密封圈，输送粉体物料可以选用铝合金本体降低接头自重，方便现场搬运拆装。另外在管路布局时，要给接头的凸轮把手预留足够的操作空间，两个把手的扳动方向不能被周边的管路或者结构件遮挡，否则会给后期的拆装维护带来不便，同时要避免接头位置承受过大的管路弯矩，长期受弯会导致接头的密封面偏斜，出现渗漏问题，长距离管路布置时要在接头附近加装管架支撑，抵消管路的自重和振动带来的附加载荷。
