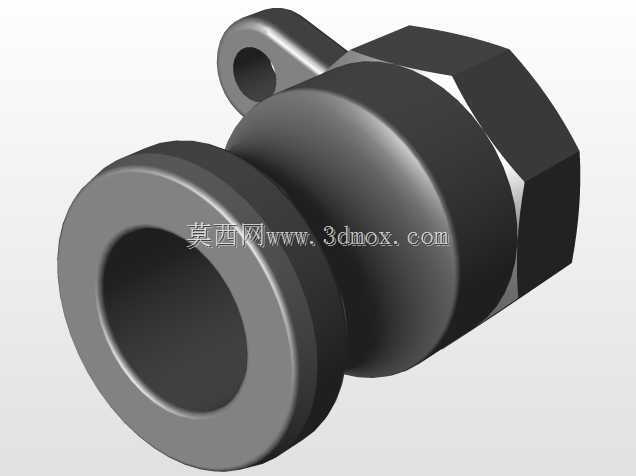

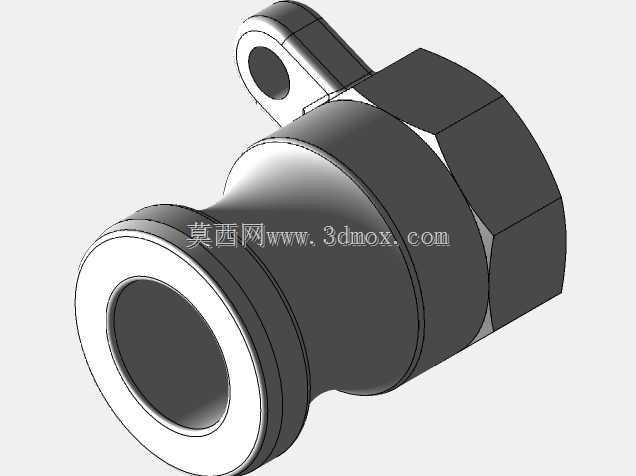

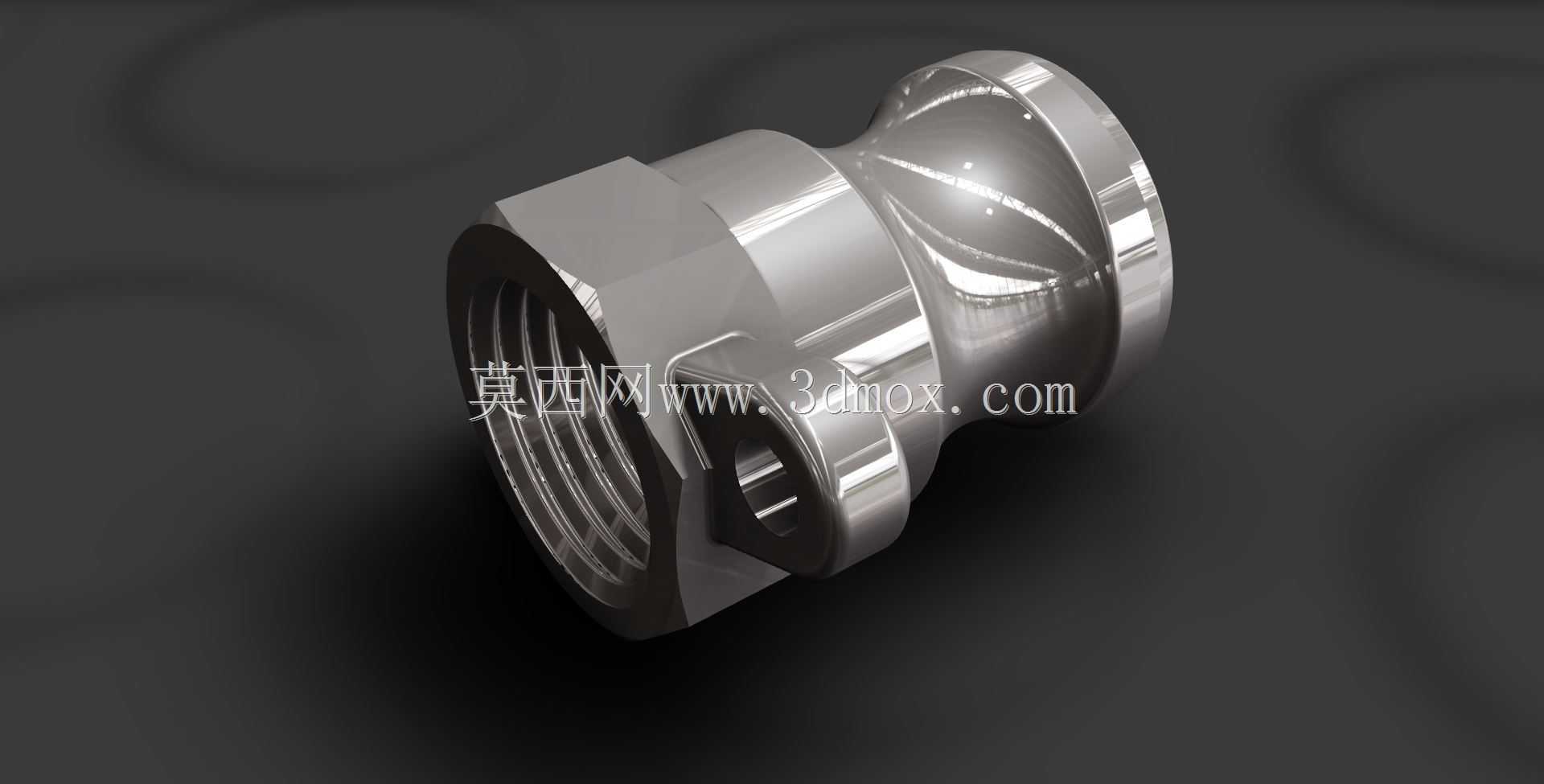

内螺纹NPT型卡姆洛克733A适配接头

　　在流体输送管路的快速拆装场景中，这类适配接头是现场运维、管路接驳环节的核心基础零件，广泛应用在石化介质输送、工业给排水、气动系统布设、散装物料转运等需要频繁拆接管路的作业场景里，相比传统螺纹硬接、法兰栓接的连接形式，这类接头能大幅缩短管路拆装的作业时长，降低现场操作的劳动强度，同时保证接驳位置的密封可靠性，避免介质跑冒滴漏的问题。从结构设计逻辑来看，这款接头采用一端卡接式公头、一端NPT内螺纹的组合结构，卡接端适配标准卡姆洛克接头的母端锁紧结构，对接时只需将公头插入对应母端，扳动母端的锁紧卡扣即可完成锁定，无需额外工具辅助操作；内螺纹端采用美制一般密封锥管螺纹标准，螺纹自身带1:16的锥度，拧紧过程中螺纹牙型会相互挤压形成密封面，

　　常规工况下无需额外缠绕密封填料即可实现可靠密封，适配同标准的外螺纹管路端口。设计阶段首先要明确两个连接端的安装边界：内螺纹端的螺纹规格严格匹配对应NPT标准的牙型角、螺距、锥度参数，螺纹入口处做了45度倒角引导，方便对接外螺纹时快速对中，避免螺纹错牙损伤牙型；卡接端的锁紧卡槽尺寸、密封面粗糙度、端头导向锥度都严格适配通用卡姆洛克733系列的对接公差，保证和同系列母端对接时，卡扣能精准卡入卡槽位置，密封面能完全贴合无偏移。接头本体采用一体式结构设计，没有额外的拼接焊缝或者组装零件，整体强度更高，能承受管路内的脉冲压力冲击，不会在长期使用后出现拼接位置开裂、零件脱落的问题。外形上，内螺纹端外侧加工有对称的扳手夹持平面，

　　安装拧紧时可以用普通开口扳手卡住平面施加扭矩，避免圆形外壁打滑无法拧紧的问题，扳手平面的位置和尺寸经过匹配设计，既不会因为平面过深削弱接头本体的壁厚强度，也能保证扳手有足够的夹持接触面积，拧紧过程中不会打滑损伤接头表面。卡接端的外壁做了圆弧过渡处理，没有尖锐的棱角，一方面是避免现场操作时划伤作业人员，另一方面也能减少接头插入母端时的剐蹭，降低对接过程的阻力。密封面位置的加工精度是这类接头的核心控制要点，密封面的平面度、表面粗糙度都要控制在合理公差范围内，保证和母端的密封胶圈贴合时没有间隙，即使在带压工况下也不会出现介质渗漏。实际选型应用时，需要先确认两端连接的匹配性：内螺纹端要对接的管路外螺纹必须是同规格NPT锥管螺纹，

　　不能和普通公制直螺纹、英制管螺纹混接，否则会出现螺纹不匹配、密封失效的问题；卡接端要确认对接的母端是同系列卡姆洛克接头，不同系列、不同通径的快速接头不能强行对接，避免锁紧不到位导致接头脱开、介质泄漏。安装过程中，内螺纹端拧紧时的扭矩要控制在合理范围，不能过度拧紧导致螺纹牙型变形、接头本体开裂，也不能扭矩不足导致密封不牢；卡接端对接时要确认卡扣完全卡入接头的卡槽内，对接后可以轻轻拉动两端确认锁定到位，再开启管路阀门输送介质。日常运维中，要定期检查卡接端密封面的磨损情况、锁紧卡扣的弹性状态，如果发现密封面有磕碰划痕、卡扣弹性下降，要及时更换接头，避免带压作业时出现接头脱开的风险。这类接头的通径规格覆盖常规管路的常用尺寸，不同通径的接头整体长度、外径尺寸都做了标准化设计，同规格的产品可以完全互换，现场更换时不需要额外调整管路位置，直接替换即可完成安装。从建模角度来说，绘制这类接头的三维模型时，首先要确定NPT螺纹的基准参数，按照锥管螺纹的标准生成准确的螺纹牙型，不能用直螺纹代替锥螺纹，否则生成的模型和实际零件存在尺寸偏差，无法用于后续的装配干涉检查；卡接端的卡槽位置、导向锥度、密封面尺寸要严格按照标准参数建模，扳手平面的位置、深度也要和实际零件保持一致，保证生成的工程图能直接指导生产加工，模型导入装配体时能和对接的母端、管路零件准确装配，不会出现干涉、配合间隙不合理的问题。
