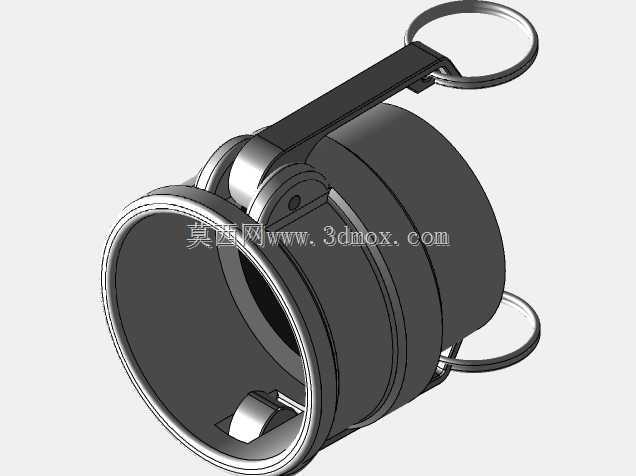

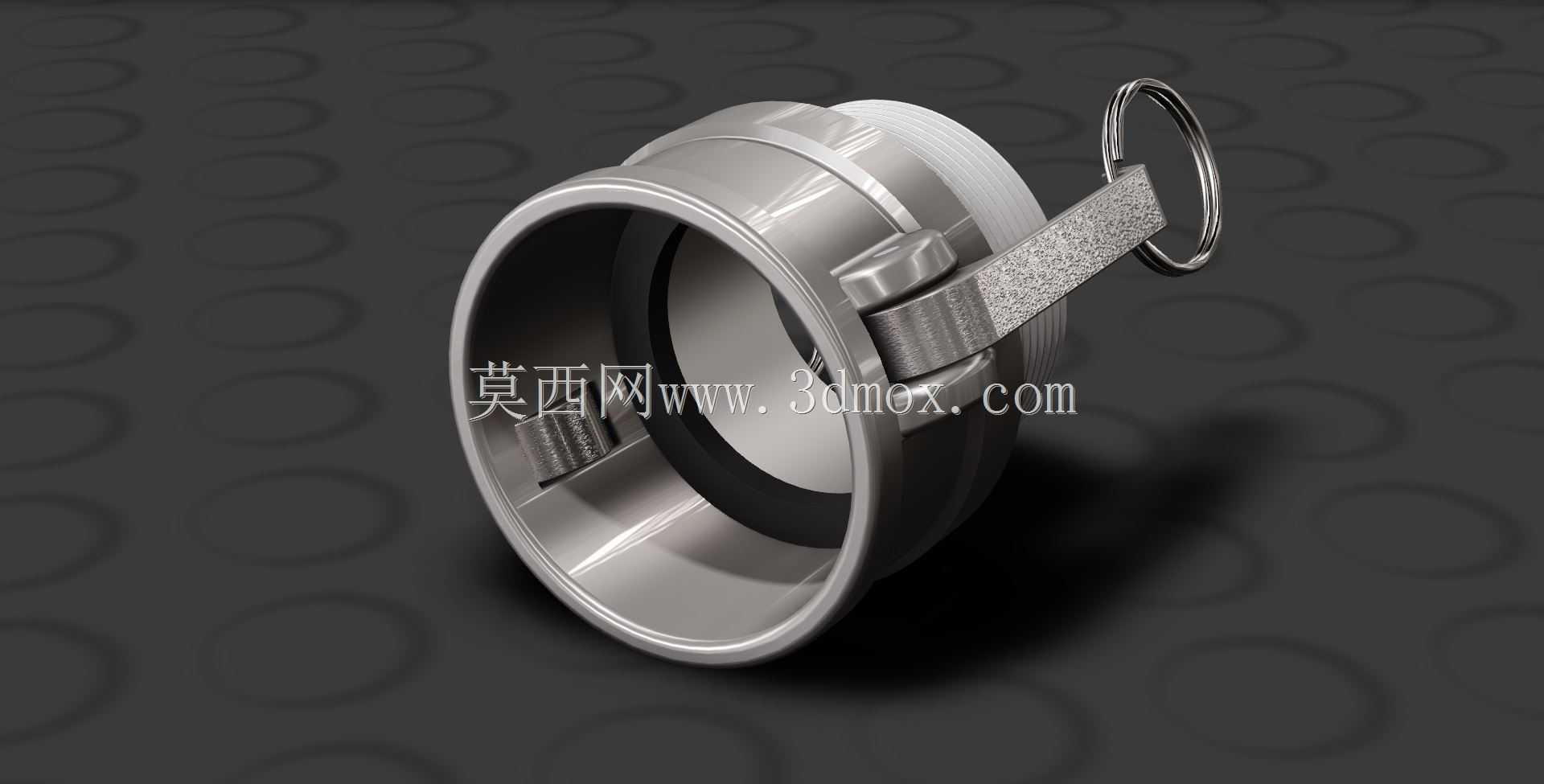

两英寸内螺纹KAMLOK633B快接接头结构

　　在流体输送管路的快速接驳场景中，这类凸轮锁紧式快接接头的应用覆盖了从石化介质转运、市政供水应急、工业流体管线临时改接，到农用灌溉管路快速拆装的多个工程领域，相比传统螺纹紧固、法兰对接的管路连接形式，它无需额外工具即可完成管路的通断操作，能大幅缩短管路拆装的作业时长，降低现场作业的劳动强度，尤其适合需要频繁切换管路接驳端、应急抢修快速恢复通路的作业场景。

　　从实际功能逻辑来看，这款B型接头为内螺纹端母头结构，适配2英寸NPT锥管螺纹的公端管路接驳，自带的凸轮锁紧臂搭配锁止环结构，在对接完成后可通过扳动锁紧臂将公端接头牢牢压合在接头内部的密封胶圈上，锁止环可避免作业过程中锁紧臂受振动、外力拉扯意外脱开，保证管路带压运行时的连接可靠性，接头内部的密封件可根据输送介质的特性适配丁腈橡胶、氟橡胶等不同材质，满足水、油品、弱腐蚀性化工介质等不同流体的密封需求，避免接驳位置出现跑冒滴漏的问题。

　　设计过程中首先要明确的是安装边界与配合公差，2英寸NPT内螺纹的锥度严格遵循美制锥管螺纹的标准参数，螺纹牙型角60度，锥度1:16，加工时需保证螺纹的有效旋合长度满足公称压力下的密封要求，避免螺纹配合过短导致承压时渗漏或脱开。接头主体的内腔通径与2英寸管路的通径保持一致，避免通径突变造成管路内部的流体阻力增大，减少介质输送过程中的压损。锁紧臂的铰接位置经过受力校核，在公称压力范围内，扳动锁紧臂的操作力控制在单人徒手即可操作的区间，同时铰接销轴的抗剪切强度满足带压状态下的抗拉脱要求，不会因管路内部压力产生的轴向推力导致锁紧结构变形失效。

　　外形结构上，接头主体采用圆柱形壳体结构，外表面做了圆滑过渡处理，没有尖锐的棱角，避免现场作业时磕碰划伤操作人员，锁紧臂的握持位置做了防滑纹理处理，即使操作人员佩戴劳保手套也能稳定施力扳动。锁止环采用弹性金属环结构，常态下卡在锁紧臂的定位槽内，需要解锁时只需将锁止环扳开即可操作锁紧臂，操作逻辑简单，现场作业人员无需经过复杂培训即可快速掌握操作方法。接头的整体轴向长度控制在合理区间，不会在管路接驳位置占用过多的安装空间，适合管路排布紧凑的设备内部、狭小管廊空间内的安装作业。

　　从建模逻辑来看，构建该模型时首先以接头的中心轴线为基准，先回转生成主体壳体的基础轮廓，再切除出内部的密封槽、螺纹底孔结构，之后单独构建凸轮锁紧臂、铰接销轴、锁止环的零件结构，按照实际装配关系完成组件的配合约束，建模过程中需重点关注锁紧臂的转动行程，保证锁紧臂扳到锁紧位置时，凸轮面刚好将公端接头压紧到密封位，同时预留合理的密封件压缩量，既保证密封面的比压满足密封要求，又不会因压缩量过大导致密封件过早老化失效。所有配合面的公差设定需符合快接接头的行业通用标准，保证同规格的公端接头都能与该母头完成适配互换，不会出现卡滞、无法锁紧或者配合间隙过大渗漏的问题。

　　在实际选型应用时，需要注意该接头的公称压力等级与管路系统的工作压力匹配，同时根据输送介质的温度、腐蚀特性选择对应的主体材质与密封件材质，常规工况下采用不锈钢材质的接头可满足大多数户外、弱腐蚀场景的使用需求，黄铜材质的接头则适合低压输水、气动管路的应用场景。安装时只需将内螺纹端与对应规格的外螺纹管路缠绕密封带后旋紧固定，后续接驳公端时，将公端插入母头内腔，扳动两侧的锁紧臂到锁止位置，扣上锁止环即可完成管路连通，拆卸时只需打开锁止环，扳开锁紧臂即可拔出公端，整个过程无需额外工具，单人即可在数秒内完成操作，大幅提升管路拆装的作业效率。
