KAMLOK734A型快接接头防尘塞结构设计

　　在流体输送管路系统的日常运维与闲置防护场景中，快接接头的端面密封防护一直是容易被忽略却直接影响管路复用可靠性的环节，尤其是采用KAMLOK标准系列的凸轮锁紧式快接接头，其公头端的密封面、锁紧卡槽如果长期暴露在作业环境中，很容易积存粉尘、焊渣、腐蚀性液滴或是硬质颗粒物，下次对接时不仅会出现密封面划伤导致的泄漏问题，还可能出现卡槽卡滞无法正常锁紧的故障，这款适配3英寸规格的734A型防尘塞，就是针对这类快接公头的闲置防护需求做的结构设计。

　　从实际使用的场景来看，这类防尘塞主要应用在化工流体输送、车间临时管路接驳、罐车装卸料端口、工程机械液压管路外接快接端这些场景，很多时候管路拆卸之后不会立刻对接新的管路，端口如果没有防护，户外作业时的扬尘、厂区内的切削液飞溅、装卸作业时散落的粉料都会直接进入接头内部，之前在车间做临时供气管路改造的时候就遇到过，拆下来的快接公头随便放在地面上，半天时间卡槽里就卡进了细铁屑，后来对接的时候锁紧凸轮卡不到位，通气之后直接脱开喷了一地的切削液，后来给所有闲置的快接端都配上对应规格的防尘塞之后，这类故障直接下降了九成多。

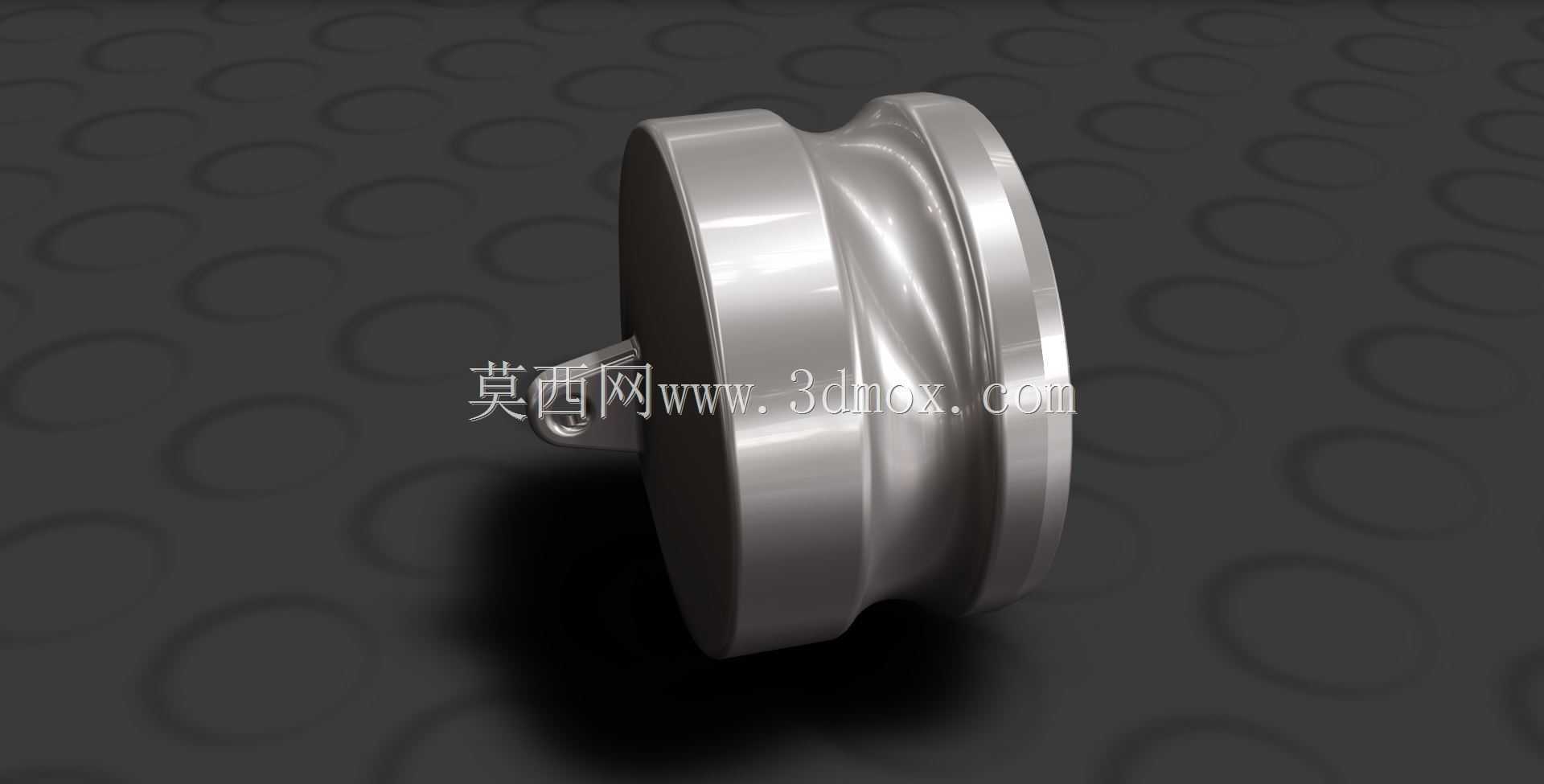

　　这款防尘塞的结构设计完全贴合KAMLOK734系列3英寸公头的安装边界，塞体的嵌入段尺寸完全匹配公头的内通径公差，外壁做了和公头密封槽对应的限位凸缘，塞进去之后刚好卡在公头的端面台阶位置，不会出现过塞掉落到管路内部的问题，也不会因为嵌入深度不够容易脱落。塞体的外露端做了和快接母头外形一致的弧形轮廓，边缘做了圆滑的倒角处理，没有尖锐的棱角，在搬运带接头的管路段时不会刮擦作业人员的工作服或是相邻的管路表面。塞体侧面设计了一体式的小挂耳，挂耳上开了穿绳孔，日常使用的时候可以用细尼龙绳把防尘塞系在接头附近的管路上，避免拆卸之后随手放置丢失，之前用过很多没有挂耳结构的防尘塞，现场用不了半个月就丢得七七八八，每次找替换件都要耽误不少时间，这个小结构的设计完全是从现场运维的实际痛点出发的。

　　从安装适配的角度来说，这款防尘塞的安装不需要额外的工具，只需要对准公头的端面平推到位就可以实现卡合固定，拆卸的时候只需要抠住侧面的挂耳稍微用力就能拔下来，哪怕是戴着手套操作也能很方便地完成装拆，不会出现因为手上沾了油污打滑拆不下来的问题。塞体的整体壁厚做了均匀化处理，最薄的位置也预留了足够的结构强度，哪怕是在户外低温环境下使用，也不会因为轻微的磕碰出现开裂的问题，边缘的密封贴合面做了平整化处理，和公头端面贴合之后可以阻挡大部分的粉尘和飞溅液体，不会出现防护失效的情况。

　　在做三维建模的时候，整个结构的尺寸链完全参照KAMLOK接头的行业标准公差来做，嵌入段的外径尺寸取公头内通径的下偏差，保证塞体可以顺畅插入不同厂家生产的同规格734型快接公头，不会出现过紧插不进去或是过松容易脱落的问题；限位凸缘的外径尺寸刚好和公头的端面外径一致，装上去之后整个端面齐平，没有突出的台阶，堆叠存放带接头的管路时也不会出现硌压变形的问题。挂耳的位置做了受力优化，拔取的时候的受力方向和塞体的拔出方向一致，不会因为长期反复拔取出现挂耳根部断裂的问题，挂耳上的穿绳孔做了圆角处理，穿尼龙绳的时候不会磨断绳体，延长了配套使用件的寿命。

　　很多人觉得防尘塞是个不起眼的小零件，实际上在流体管路系统里，这类小防护件的设计合理性直接影响整个管路系统的运维成本和使用可靠性，之前接触过的不少项目里，因为快接接头没有合适的防尘塞导致密封面损坏，更换整个快接接头的成本是防尘塞的几十上百倍，还要花费额外的停机时间来做更换，反而得不偿失。这款防尘塞的结构没有多余的复杂设计，所有的结构特征都是围绕现场实际使用的需求来做的，没有为了造型增加不必要的曲面或是结构，不管是做注塑开模还是机加工小批量制作，都有很好的工艺性，拔模斜度设置合理，不需要做复杂的抽芯结构，生产效率高，成本也能控制在合理的区间内。

　　从安装边界的尺寸来看，整个防尘塞装到接头上之后，轴向的突出高度控制得很低，不会因为装了防尘塞导致管路端的总长度增加太多，在一些安装空间比较紧凑的管路排布场景里，也不会和相邻的管路或是设备结构产生干涉，哪怕是把带防尘塞的接头收到设备的收纳槽里，也不会出现卡滞放不进去的问题。塞体的外表面做了哑光的质感处理，不容易留存手印和污渍，日常使用的时候很容易清理，哪怕沾了油污或是粉料，用抹布一擦就能干净，不需要做特殊的清洁维护。
