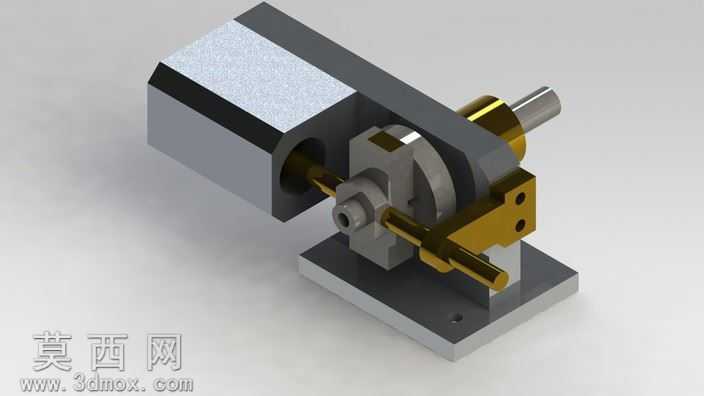

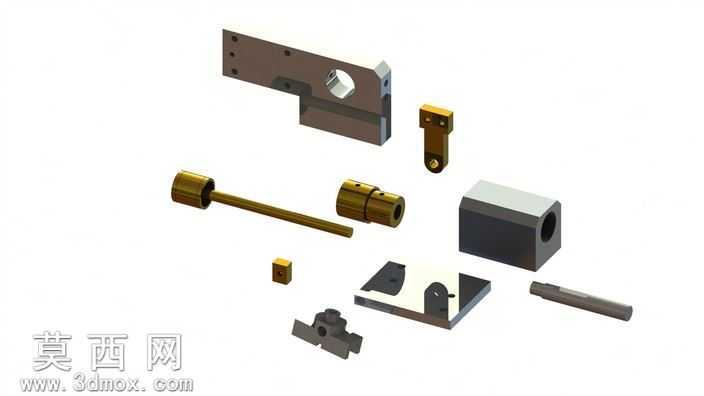

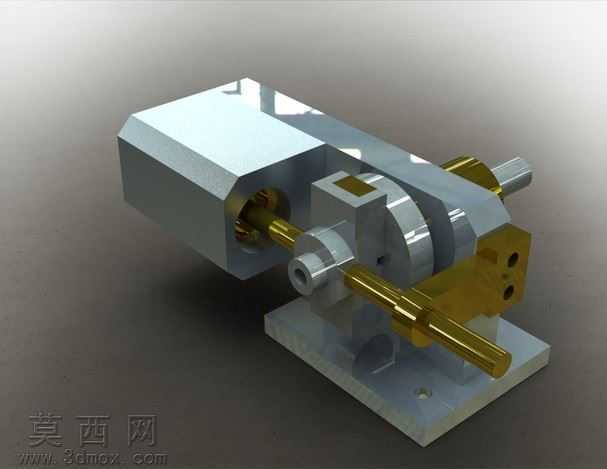

本作品为小型动力装置的三维数字化设计成果,建模阶段采用自底向上的装配设计思路,先逐一完成各个单体零件的参数化建模,再按照实际装配约束关系完成整体组合,全程保证各零件间的配合公差符合常规机械加工的精度要求,避免出现干涉、错位等不符合实际生产逻辑的问题。建模过程中对核心运动部件做了简化的运动仿真验证,确认曲柄连杆结构、动力输出轴的运动行程无卡滞,能够还原小型动力装置的基础运动逻辑。渲染阶段采用工业产品常用的写实渲染方案,针对不同零件的材质属性做了区分设置:机身主体的铸铁部件采用哑光深灰金属材质,添加细微的铸造纹理质感,还原铸铁件的表面肌理;金属加工类的传动零件、紧固件采用亮面金属材质,添加适度的倒角反光效果,体现机加工零件的精密质感;输出轴、连接销等运动部件做了金属光泽的层次调整,区分不同加工工艺带来的表面差异;安装底座采用磨砂金属质感,体现基座的厚重稳定属性。结构设计上,整体采用卧式布局,动力输出端设置在装置侧方,通过轴承座结构支撑输出轴,保证转动过程中的同轴度;曲柄连杆组件隐藏在机身腔体内部,外部设置可拆卸的端盖结构,方便后续的拆装维护;安装底座预留了固定安装孔位,可直接将整个装置固定在工作台面或配套设备上,适配小型动力输出的应用场景。设计过程中兼顾了结构的合理性与展示的直观性,将核心传动结构做了半开放的展示处理,能够清晰观察到内部的动力传递路径,既可以作为机械结构教学的演示模型,也可以作为小型动力设备设计的参考方案,所有零件的建模尺寸均参考通用小型动力装置的比例缩放,各部分的壁厚、连接结构的强度都经过基础校核,符合常规机械设计的规范要求。
