立式螺旋输送给料搅拌一体结构

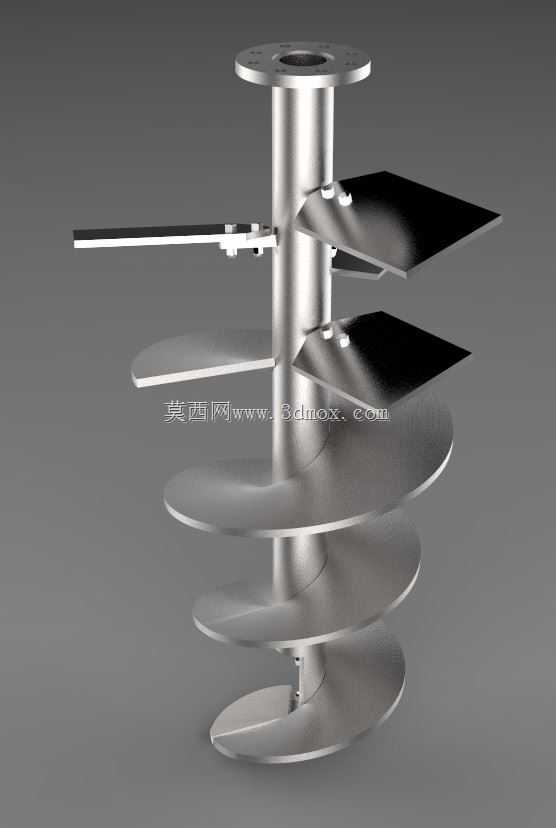

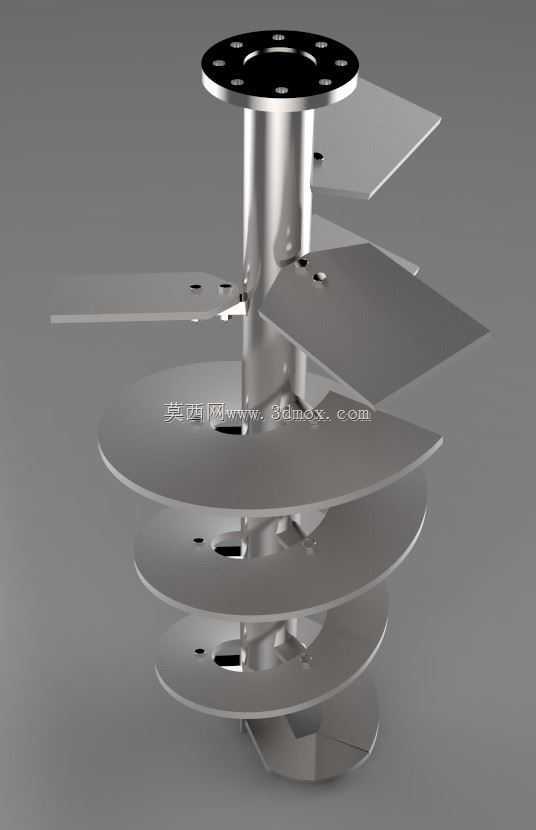

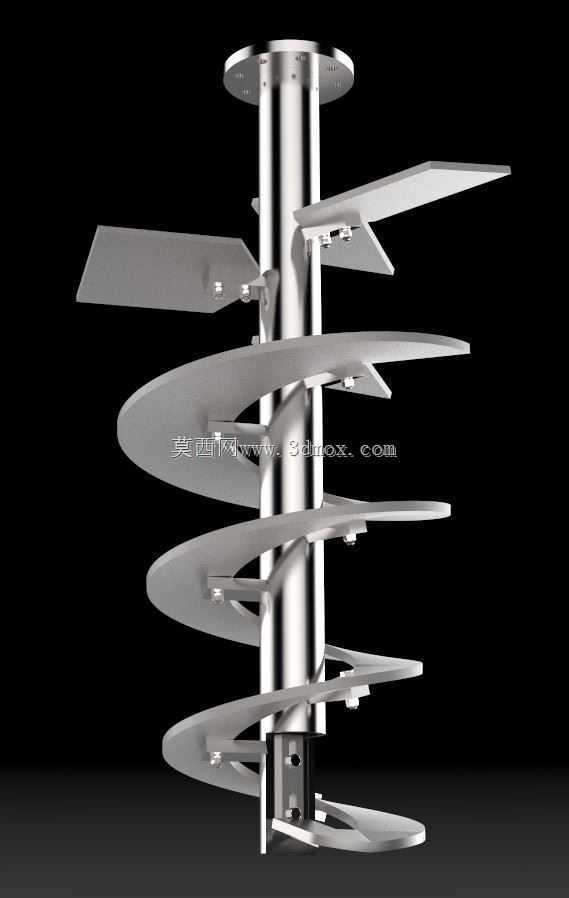

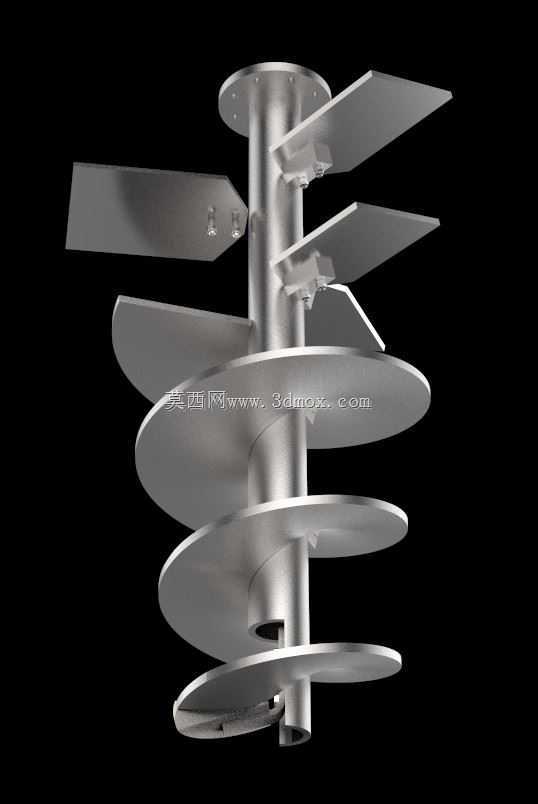

　　该结构核心为中心立式主轴搭配连续变径螺旋叶片，主轴顶端设置圆形法兰安装盘，盘面上预留均匀分布的螺栓过孔，可直接与上部驱动单元的输出端法兰对接，安装时需保证法兰端面与主轴轴线的垂直度公差控制在0.1mm以内，避免运转时出现径向跳动引发的整机振动。螺旋叶片采用等螺距连续焊接结构，叶片外缘与筒体内壁的设计间隙控制在3-5mm，既可以避免运转过程中叶片与筒壁发生剐蹭，又能减少物料在输送过程中的残留量，针对含水率在15%以下的粉状、小颗粒状物料，输送过程中不会出现卡滞、堵料的问题。除了连续螺旋段之外，主轴上部额外设置了三组径向伸出的平直搅拌桨叶，桨叶通过螺栓紧固在主轴的预装支座上，可根据实际物料的搅拌需求调整桨叶的安装角度，调整范围在0-30度之间，这部分结构主要用于物料进入螺旋输送段之前的破拱与预混，避免物料在料仓下部结拱导致下料不畅。

　　在实际应用场景中，这类结构常被用于粮食加工行业的原料定量给料、建材行业的粉料垂直输送、环保领域的污泥输送给料工序，也可适配小型化工反应釜的进料端，作为定量给料的核心输送部件。设计过程中，螺旋叶片的螺距选取参考了常规散料的流动特性，针对流动性较好的颗粒物料可选取较大螺距提升输送效率，针对流动性较差的粉状物料可适当减小螺距，保证输送过程的稳定性。主轴采用空心钢管加工而成，相比实心轴可降低30%左右的自重，同时保证足够的抗扭强度，轴身与叶片焊接位置均做了倒角处理，减少焊接应力集中，焊后需对整体结构做动平衡校正，平衡等级达到G6.3即可满足100r/min以内的运转需求。

　　安装边界方面，顶端法兰的外径根据配套驱动端的尺寸设计，常规适配150-200mm直径的驱动法兰，主轴整体长度可根据输送高度调整，图中展示的结构有效输送段长度约为800mm，可适配容积在0.5-1立方的进料料仓，底部螺旋末端做了收边处理，避免运转时叶片刮蹭料仓底部的出料口。搅拌桨叶的伸出长度小于螺旋叶片的外径，保证预混区域完全处于螺旋输送的进料范围内，不会出现物料被甩到筒壁死角的问题。结构整体采用不锈钢材质加工时，可满足食品、医药行业的卫生级输送要求，采用普通碳钢做防腐喷涂处理时，可用于建材、矿山等行业的常规物料输送，不同材质选型下，主轴的壁厚可根据输送物料的磨琢性调整，磨琢性较强的物料需适当增加叶片厚度与主轴壁厚，延长部件的使用寿命。

　　日常运维过程中，只需定期检查顶端法兰的连接螺栓紧固情况，以及叶片与主轴焊接位置的磨损情况，针对磨琢性强的物料，可在叶片外缘堆焊耐磨层，提升结构的耐磨性能。该结构没有复杂的传动部件，整体故障率低，安装时只需保证主轴的垂直度，即可实现长时间稳定运转，相比水平螺旋输送结构，立式布置的形式可节省更多的车间平面空间，适合在布局紧凑的生产线中使用。
