多片湿式摩擦离合器机械结构设计

　　多片式离合器作为传动系统中核心的动力接合与切断部件，广泛应用在需要平顺换挡、大扭矩传递的动力传输场景中，从乘用车辆的自动变速箱、工程机械的动力分动箱，到工业机床的主轴传动单元、船舶辅机的动力切换机构，都能见到这类结构的身影。不同于单片干式离合器依靠单组摩擦副完成动力传递，多片结构通过叠放多组主动摩擦片与从动摩擦片，在相同径向尺寸约束下，能成倍提升摩擦接触总面积，在压紧力一致的前提下传递更大的额定扭矩，这也是大扭矩传动场景优先选用该结构的核心原因。

　　从实际使用场景来看，这类离合器的核心作用是在动力输入端持续运转的状态下，实现输出端的平稳接合与彻底分离，避免传动系统出现硬冲击，保护后端齿轮、轴系等部件不受瞬时冲击载荷损坏。在湿式应用场景中，摩擦片间隙会充满传动润滑油，一方面能带走摩擦接合过程中产生的热量，避免摩擦片过热烧蚀，另一方面油液的阻尼特性能让接合过程更柔顺，减少换挡或动力切换时的顿挫感，当然油液的存在也会带来一定的拖曳扭矩损失，设计时需要通过合理的摩擦片沟槽设计、回位弹簧力匹配来降低这部分损耗。

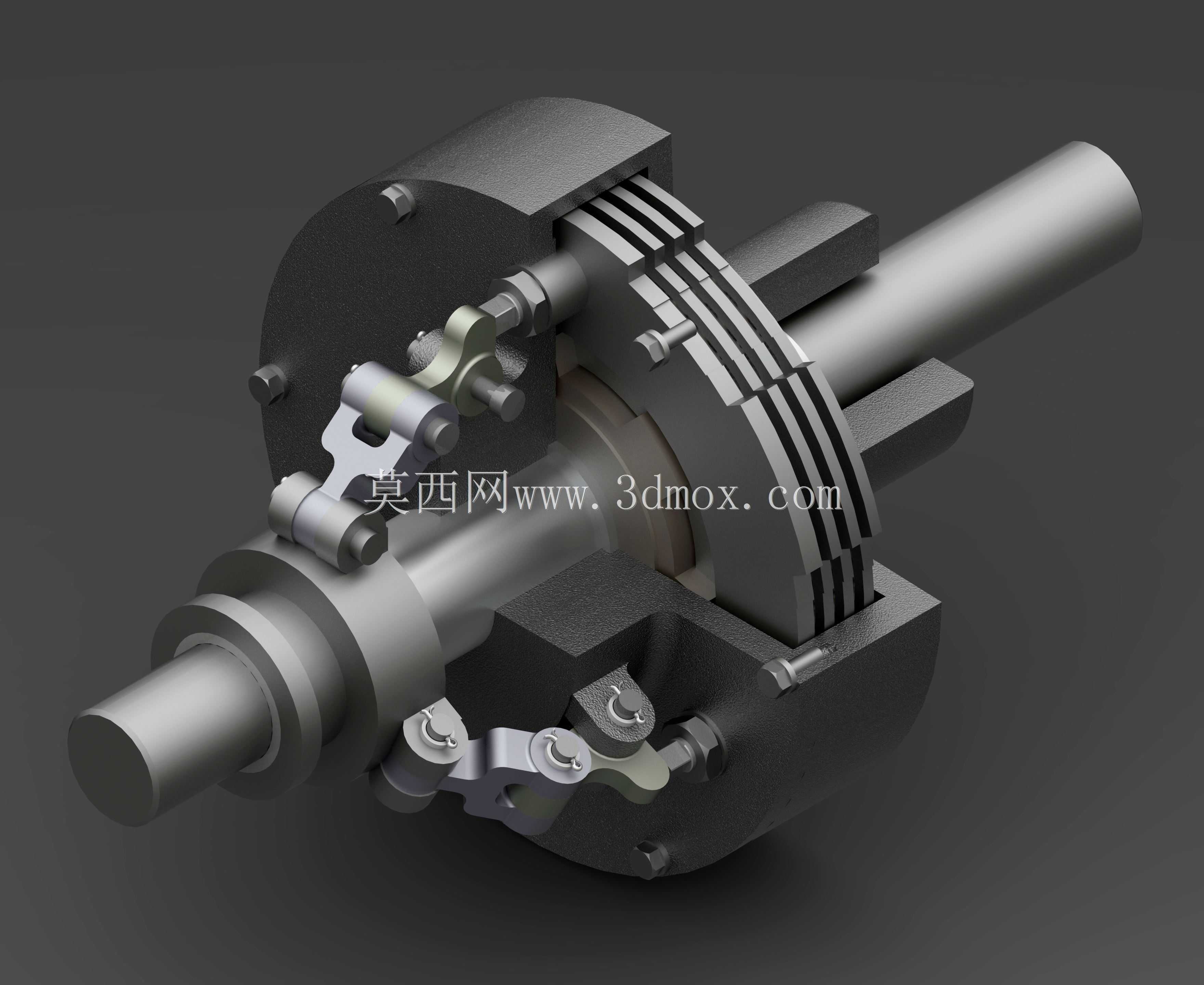

　　整个结构的设计逻辑围绕摩擦副的压紧、分离两个核心动作展开。输入端的壳体通过外花键与主动摩擦片连接，主动片可沿轴向小范围滑动，随壳体同步旋转；输出端的轴套通过内花键与从动摩擦片连接，从动片同样可沿轴向滑动，随输出轴同步旋转。当压紧机构推动压盘向摩擦片组施加轴向压力时，主从动片之间的摩擦力逐步增大，直到主从动部分转速完全同步，完成动力的刚性传递；当压紧力撤除后，布置在摩擦片之间的回位弹片会将各片推开，主从动片之间出现间隙，动力传递被切断，输出端逐步停止运转。

　　结构设计过程中，首先要明确安装边界的约束：输入轴与输出轴保持同轴布置，整个离合器总成的径向尺寸受安装腔体内径限制，轴向尺寸受传动轴系的轴向布局空间限制，设计时需要先根据额定传递扭矩计算所需的摩擦副总接触面积，反推所需的摩擦片数量、单片摩擦片的内外径尺寸，确保径向尺寸不超安装边界。摩擦片的基材通常选用钢质基片，表面烧结铜基或纸基摩擦材料，不同摩擦材料的摩擦系数、耐磨性能、热稳定性差异较大，需要根据应用场景的接合频率、滑磨时长来匹配选型。

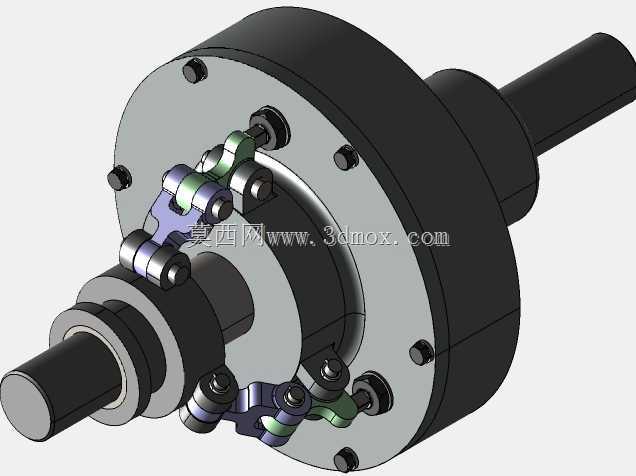

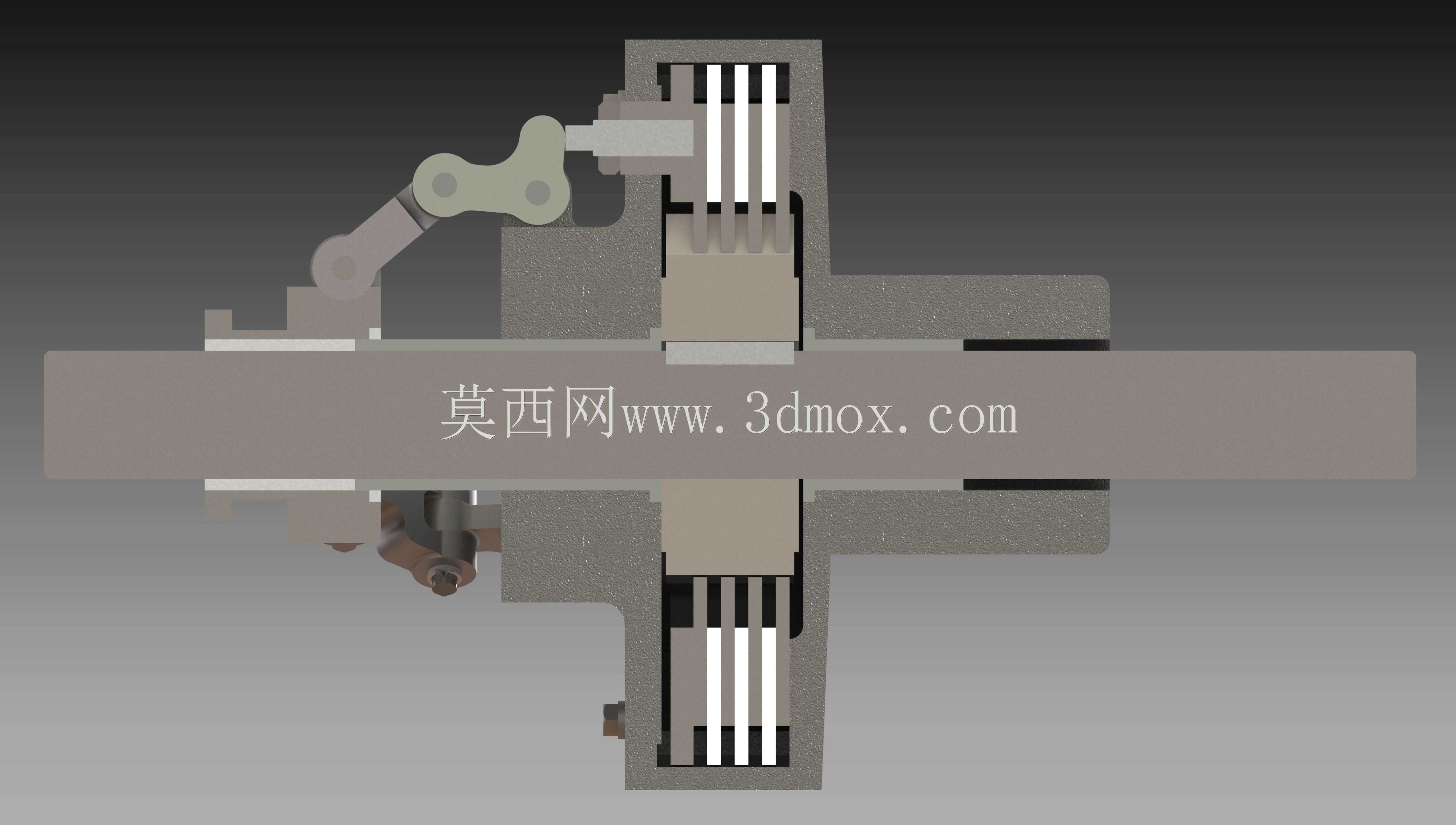

　　压紧机构的设计直接影响离合器的操控特性，图中结构采用的是杠杆式压紧机构，通过周向均匀布置的杠杆压爪放大操纵力，只需要较小的操纵端推力就能在压盘端产生足够的压紧力，降低操纵机构的负载。周向布置的压爪需要保证受力均匀，避免压盘出现偏斜，导致摩擦片局部磨损过快、接合过程抖动。压盘的导向结构需要保证足够的滑动精度，与壳体之间的配合间隙控制在合理范围，既要避免卡滞导致分离不彻底，也要避免间隙过大导致压盘倾斜。

　　轴系部分的设计需要考虑旋转过程的动平衡，整个离合器总成随轴高速旋转时，周向的质量分布不均会产生额外的振动载荷，因此所有回转零件都需要进行对称设计，紧固件、压爪等周向布置的零件需要保证单件质量一致，安装位置均匀对称。轴承支撑位置的选择要合理，尽量让离合器的重心落在两个支撑轴承之间，减少轴系的悬臂载荷，提升高速运转时的稳定性。

　　安装接口的设计需要兼顾装配便利性与连接可靠性，输入端与动力源的连接、输出端与负载的连接通常采用花键配合，花键的定心精度要满足传动要求，避免出现同轴度误差导致的运转振动。壳体上的紧固件需要选用合适的强度等级，按照规定的扭矩拧紧，避免运转过程中出现松动。分离间隙的调整是装配过程中的关键环节，间隙过大会导致离合器操纵行程过长，接合滞后；间隙过小会导致摩擦片磨损后无法完全分离，出现打滑、拖滞的问题，设计时需要预留合理的间隙调整空间，方便后期维护时调整参数。

　　在实际工况匹配中，还要考虑离合器的热容量，频繁接合的场景下，滑磨产生的热量如果不能及时散出，会导致摩擦片温度快速升高，摩擦系数下降，出现传递扭矩不足的热衰退问题，湿式结构通过油液循环带走热量，热容量相比干式结构有明显优势，更适合接合频率高、滑磨时间长的应用场景。回位弹簧的力值匹配需要经过反复验证，弹簧力过大需要更大的操纵力才能实现接合，弹簧力过小则会导致分离不彻底，摩擦片之间存在残余摩擦力，增加不必要的功率损耗。
