双导杆滑台型气动气缸三维结构设计

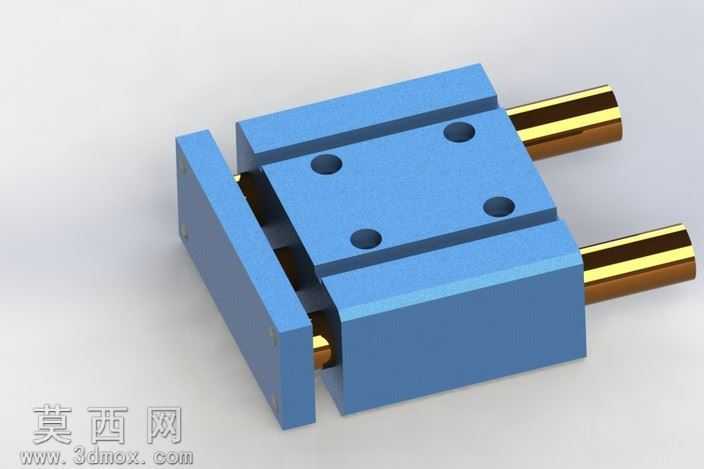

本作品为双导杆滑台式气动气缸的三维建模成果，建模过程中严格遵循气动执行元件的常规设计规范，先完成整体结构的基准定位，以气缸缸体的中心轴线为核心基准，依次搭建缸体主体、双导杆、端盖、安装孔位等各个结构模块。缸体部分采用规整的长方体块体结构建模，表面预留的四个安装沉孔严格按照通用安装孔位的尺寸规范设计，保证后续装配时的适配性，孔位的深度、孔径参数均参考常规滑台气缸的安装标准设置，避免出现装配干涉问题。双导杆部分采用金属材质的圆柱结构建模，导杆与缸体的配合部位预留了合理的滑动间隙，还原实际产品中导杆顺畅滑动的结构特性，导杆伸出端的长度比例符合短行程滑台气缸的常规设计比例，保证结构的合理性。材质渲染阶段，缸体主体采用哑光蓝色硬质阳极氧化铝材质效果，还原工业气动元件常见的表面氧化处理质感，表面设置细微的磨砂颗粒效果，避免塑料感过重；导杆部分采用抛光黄铜金属材质，添加金属反射与细微的表面划痕效果，还原金属导杆经过加工后的真实质感，不同部件的材质区分清晰，能够直观分辨各个结构的材质属性。结构设计上采用双导杆平行布置的形式，相比单活塞杆气缸具备更好的抗扭转性能，能够承受一定的侧向负载，缸体与滑动部分的配合结构做了简化还原，既保留了核心的结构特征，又避免了过于细碎的内部结构导致模型冗余。建模过程中对各个棱边做了合理的倒角处理，还原机械加工零件的工艺特征，没有尖锐的直角结构，符合实际机械零件的加工特点，整体模型的比例协调，各个部件的装配关系清晰，能够直观展示该类滑台气动缸的外部结构与安装特征，可用于气动回路演示、设备布局参考等场景。
