手动台式薄板折弯成型工装设备

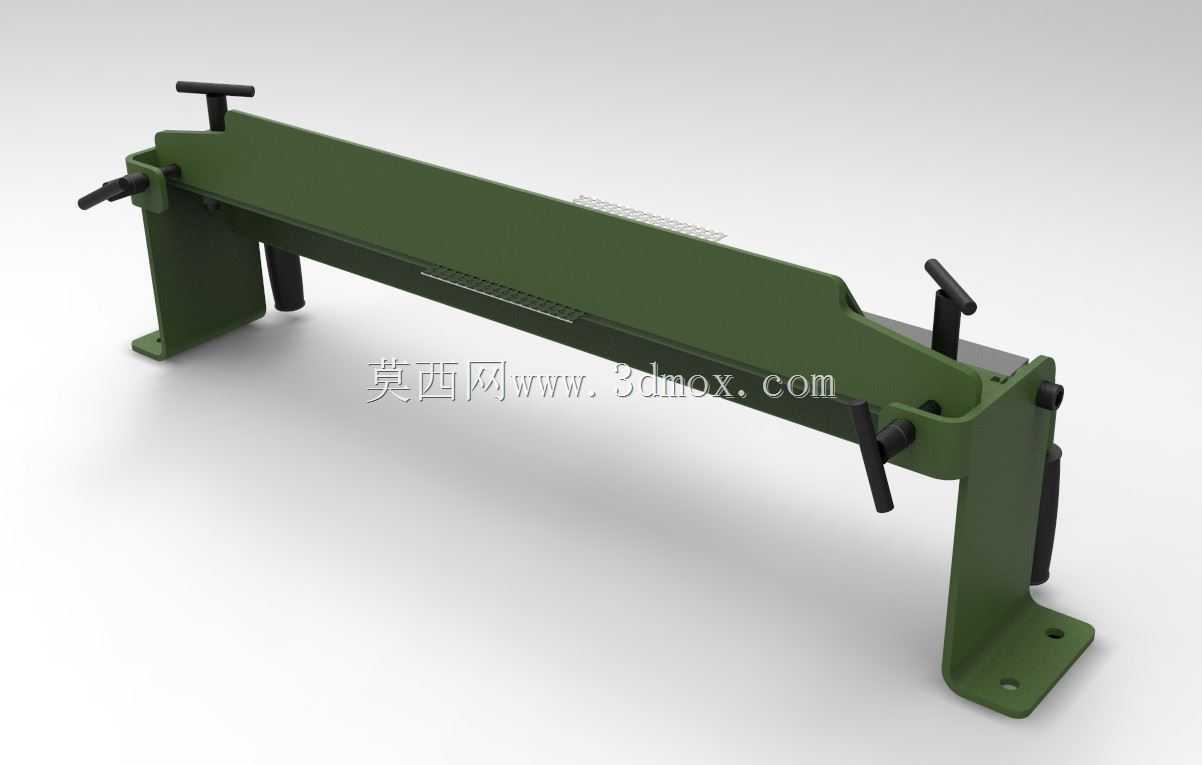

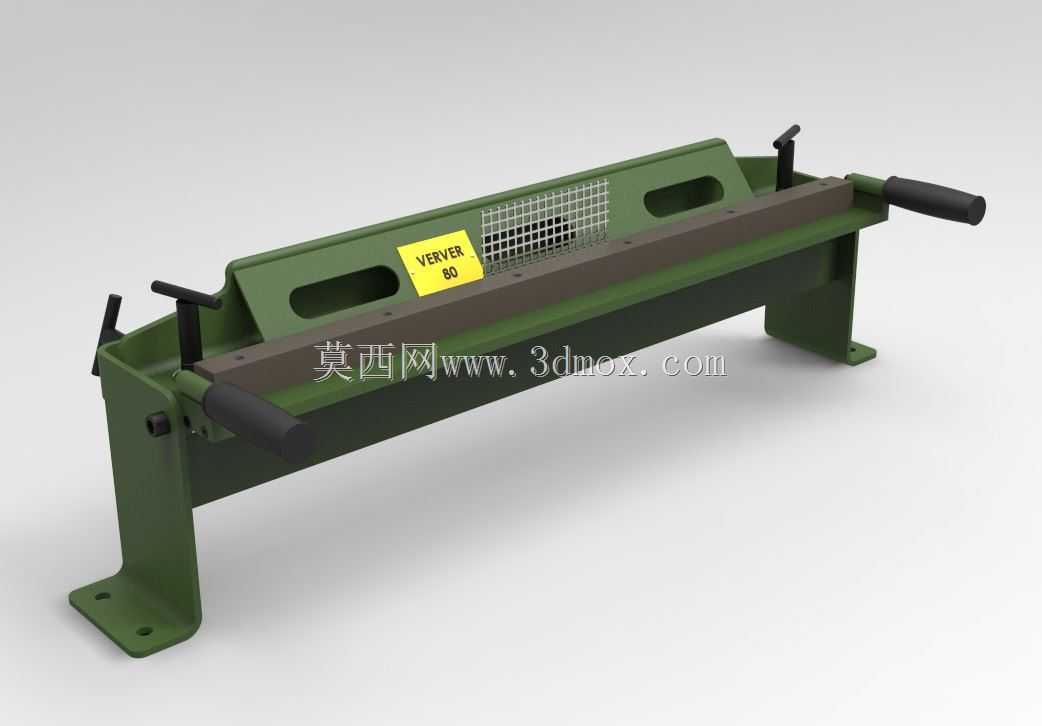

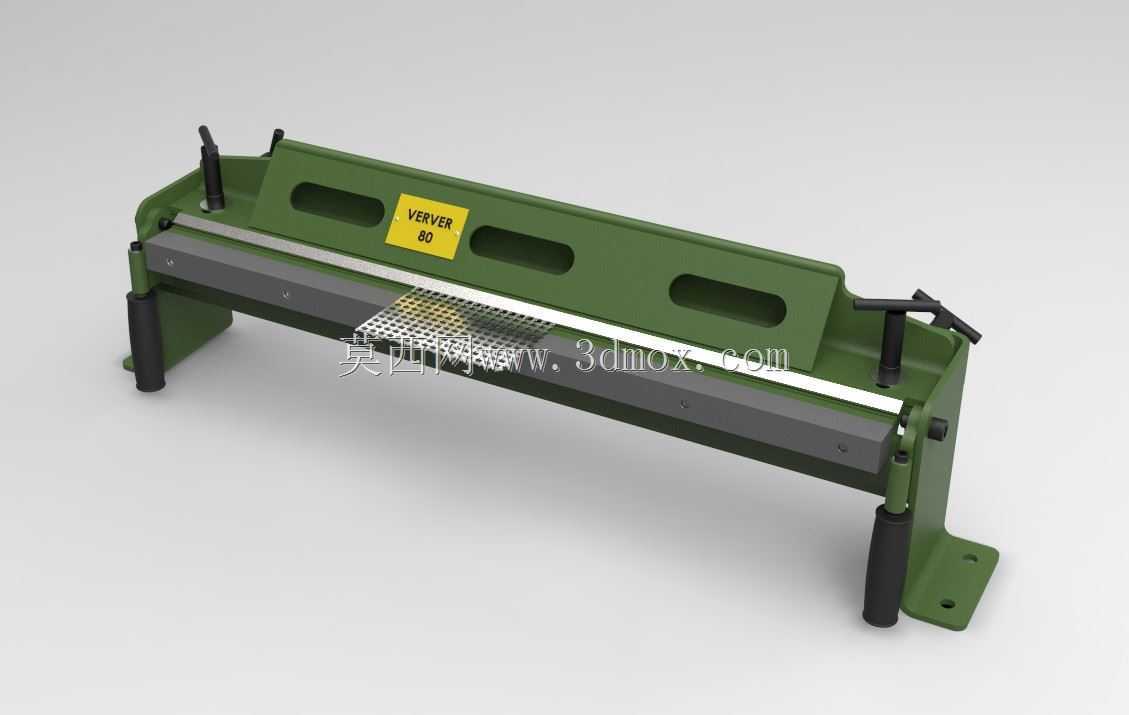

　　这款手动台式折弯设备主要面向小型钣金加工场景，在五金维修、广告标识制作、小型五金件批量打样、白铁加工门店等场景中应用十分普遍，相比大型数控折弯设备，它不需要外接动力源，对安装场地的承重、配电没有特殊要求，单人即可完成操作，尤其适合厚度1.2mm以内的冷轧钢板、1mm以内的不锈钢板以及铝板、铜板等有色金属薄板的直线折边作业。从结构设计来看，设备整体采用开式台式布局，主体机架为厚钢板焊接后时效处理加工而成，两侧立式支撑座承担折弯过程中的全部扭矩，底部预留的安装孔可以直接将设备固定在木质或者钢制工作台面上，不需要额外做混凝土基础，安装边界的宽度方向预留了足够的操作空间，操作人员站在设备正面即可完成上料、定位、折弯、取件的全流程动作，

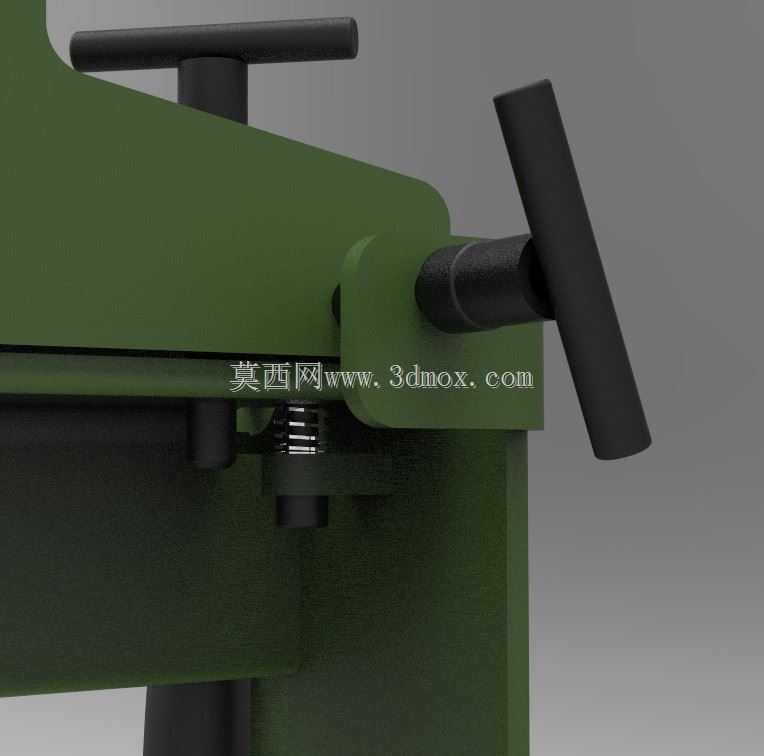

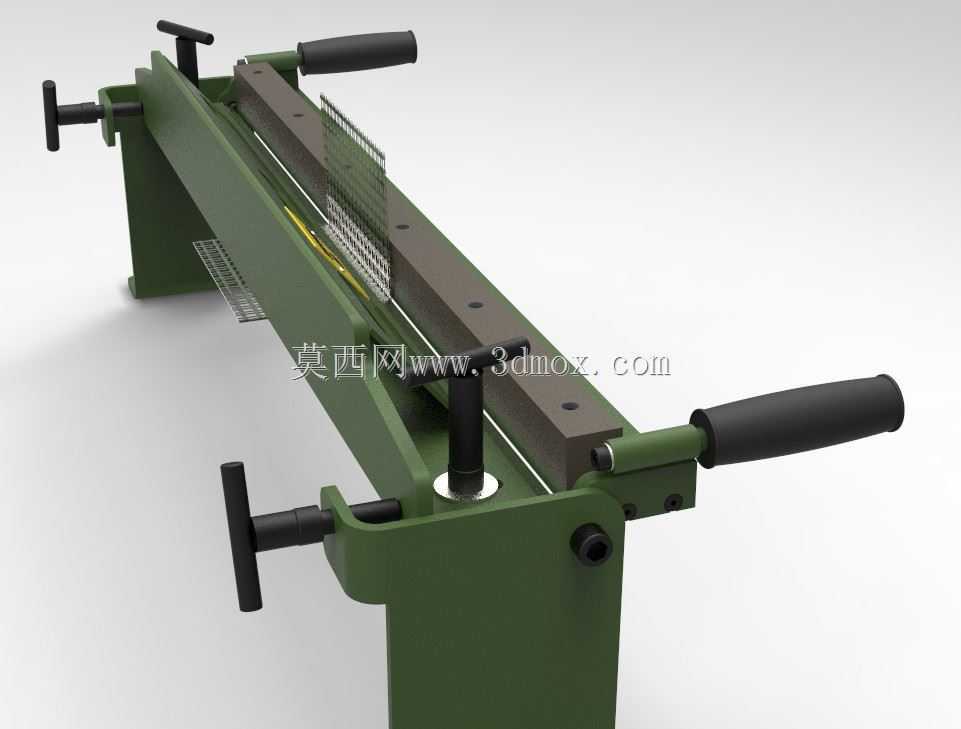

　　不需要频繁移位。上梁部分配备了快速压紧机构，两个带手柄的偏心压杆可以在放入板材后快速锁紧，压料梁的下表面和折弯梁的上表面都经过精磨处理，平面度控制在0.1mm/米以内，保证折边过程中不会出现压痕或者板材滑移的问题，压料力可以通过调整偏心轴的行程来适配不同厚度的板材，避免压伤较软的有色金属板材。折弯梁的转动副采用双侧带衬套的铰接结构，长期使用磨损后可以直接更换衬套，不需要整体更换梁体，大幅降低了后期维护成本，折弯角度可以通过后侧的可调限位挡块来控制，不需要每次折弯都用量具测量角度，常规作业中可以快速实现90度、45度等常用角度的批量折弯，角度误差可以控制在±1度以内，满足大部分常规钣金件的精度要求。

　　设计过程中特意将操作手柄设置在折弯梁的右侧位置，符合大部分操作人员的右手操作习惯，手柄的长度经过力臂优化，折弯1mm冷轧钢板时操作人员只需要施加不到15kg的力即可完成折弯动作，长时间作业也不容易产生疲劳。设备的进料侧没有多余的突出结构，最长可以加工宽度为800mm的板材，对于超出设备宽度的长板材，也可以通过分段移位的方式完成折边，适配小型加工场景中多规格小批量的加工需求。机身表面采用喷塑处理，相比传统喷漆工艺附着力更强，加工过程中产生的板材刮蹭不容易造成漆面脱落，日常清理只需要用干布擦拭即可，维护十分简便。和普通手动折边工具相比，这款设备的折弯梁做了加厚处理，折弯过程中梁体的变形量控制在0.2mm以内，折出来的边直线度更好，

　　不会出现中间角度偏大或者偏小的问题，对于配电箱壳体、设备外罩、通风管道、金属包边等常见工件的加工都能很好的适配。在三维建模过程中，所有铰接位置的配合间隙都按照实际加工公差做了预留，压紧机构的偏心行程做了运动仿真验证，确保锁紧过程中不会出现死点或者锁不紧的问题，各个易损件的安装位置都预留了拆卸空间，后期更换衬套、调整压料间隙的时候不需要完全拆解设备，只需要拆开侧端的盖板即可完成维护作业。设备的重心经过优化，固定在工作台面上之后，即使满负荷折弯作业也不会出现翘头或者晃动的问题，四个支撑脚的高度可以微调，能够适配表面不太平整的工作台，保证设备整体处于水平状态，避免因为机身倾斜导致折弯角度出现偏差。
