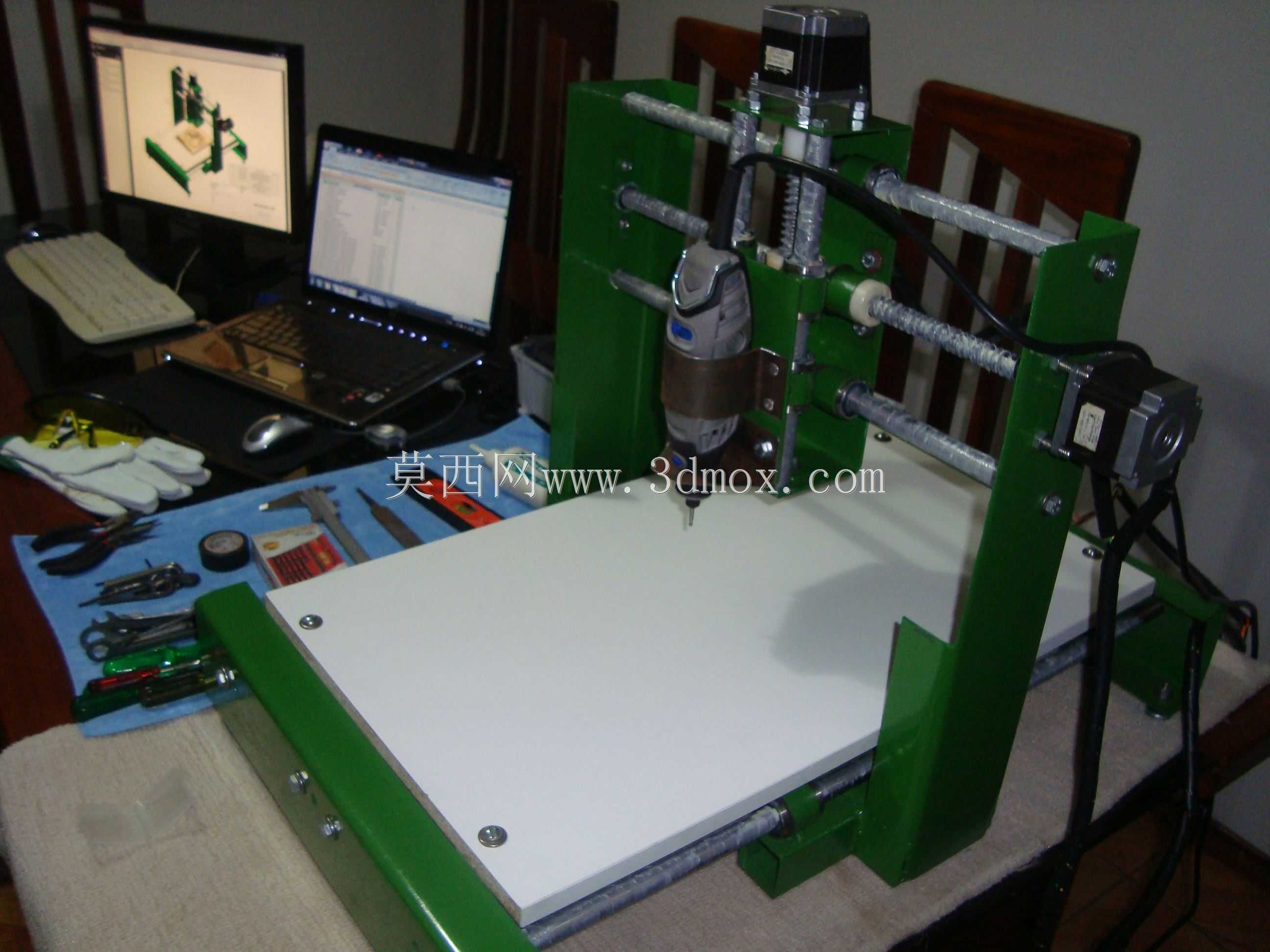

桌面级小型龙门式数控雕刻铣床结构设计

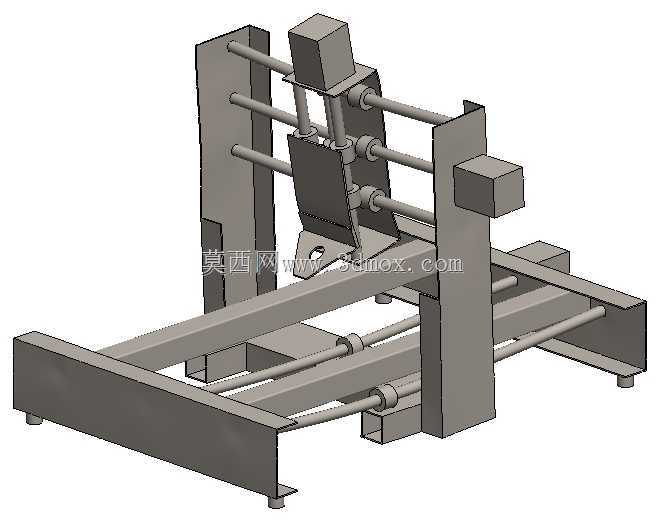

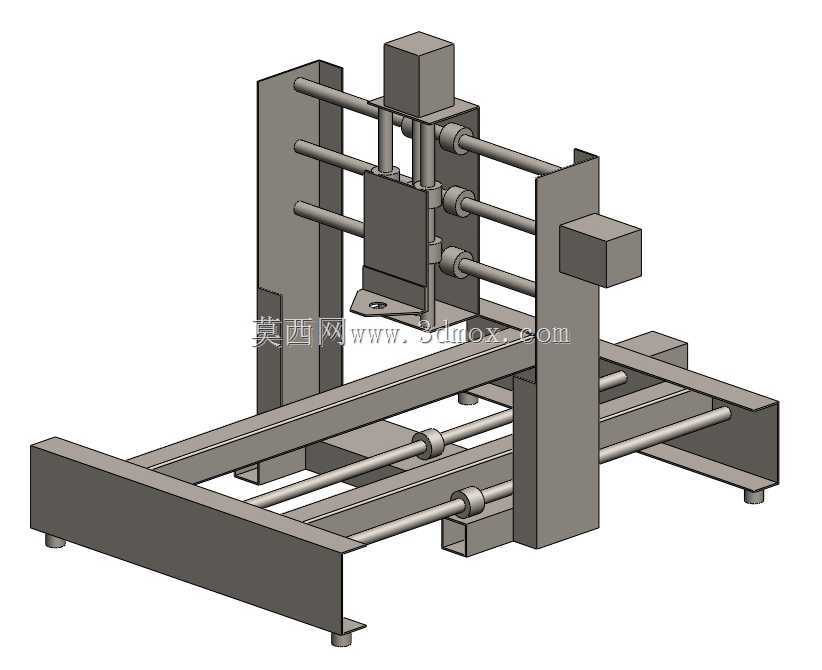

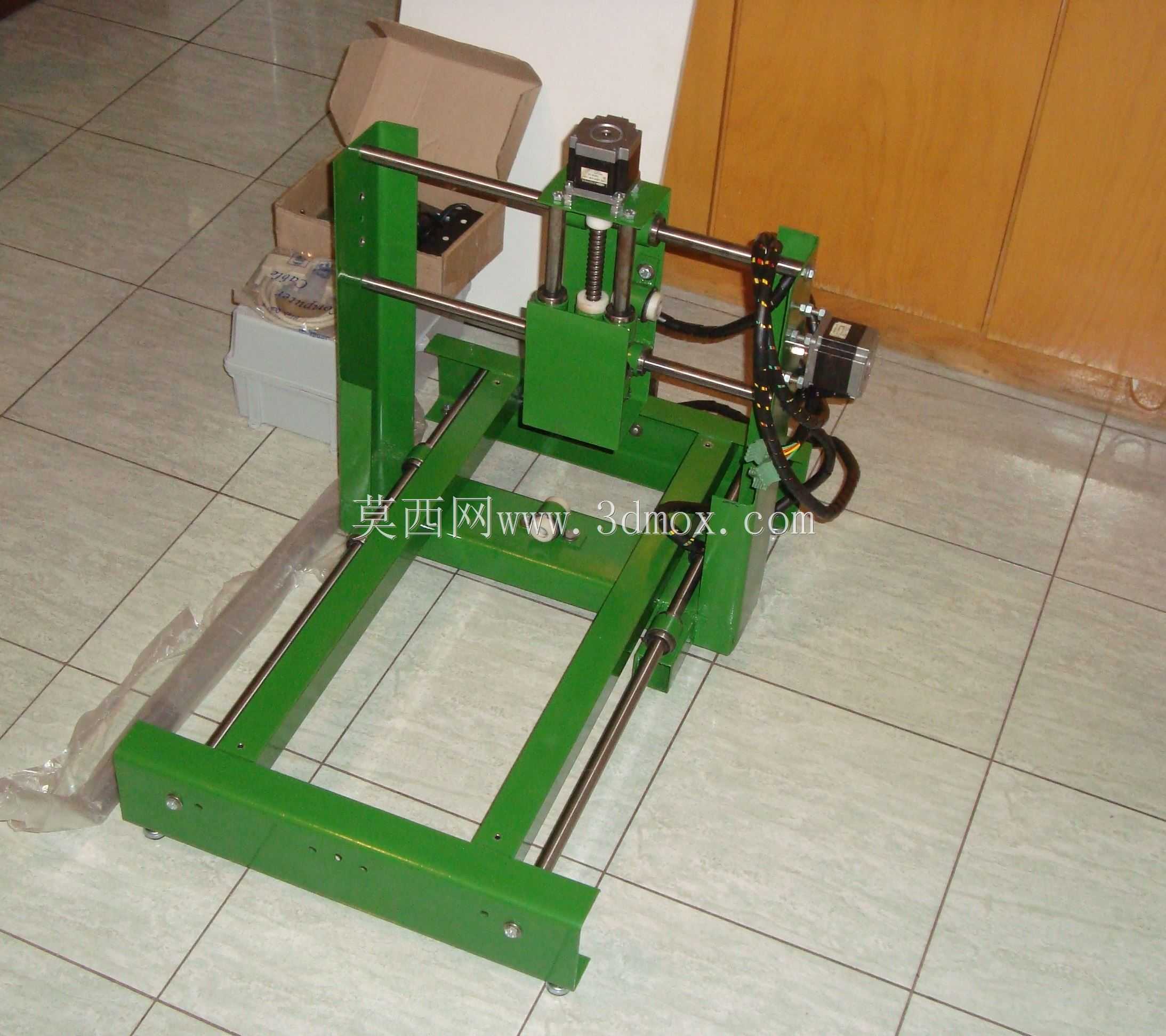

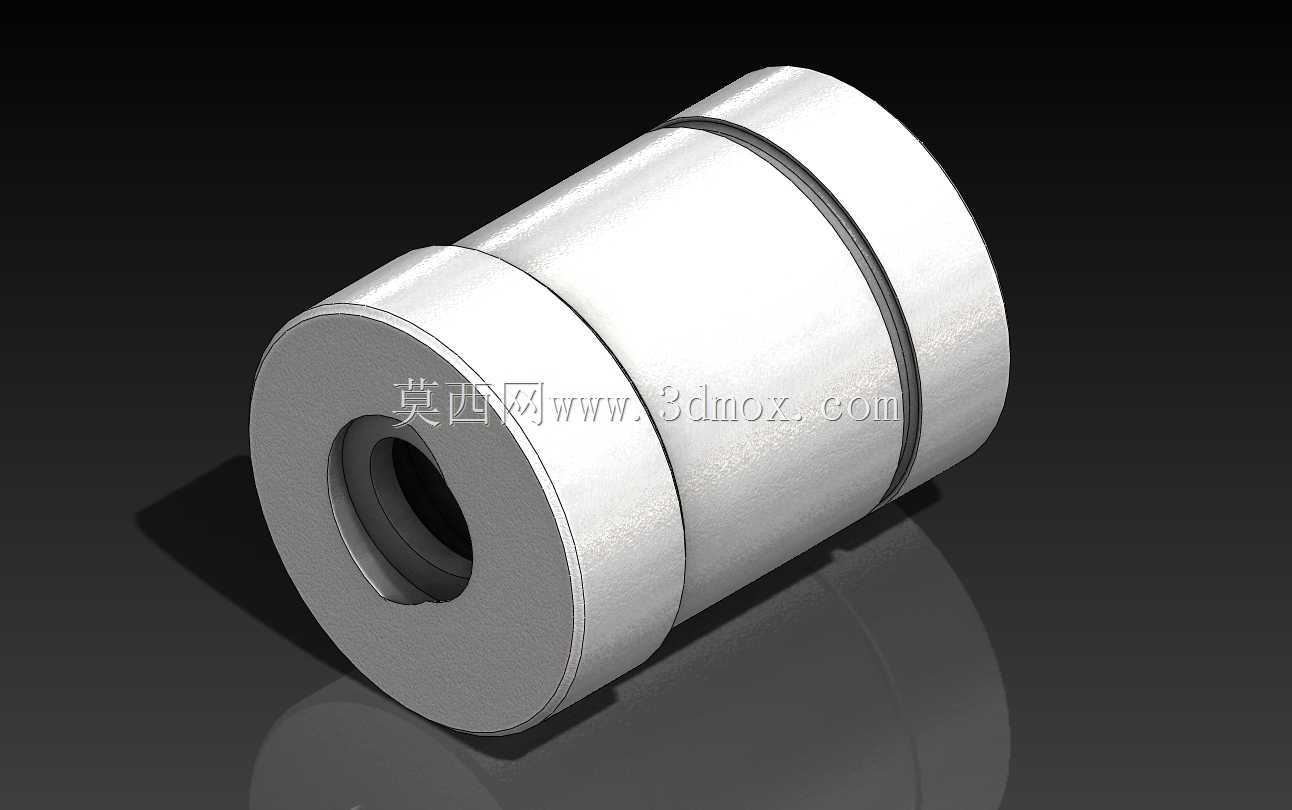

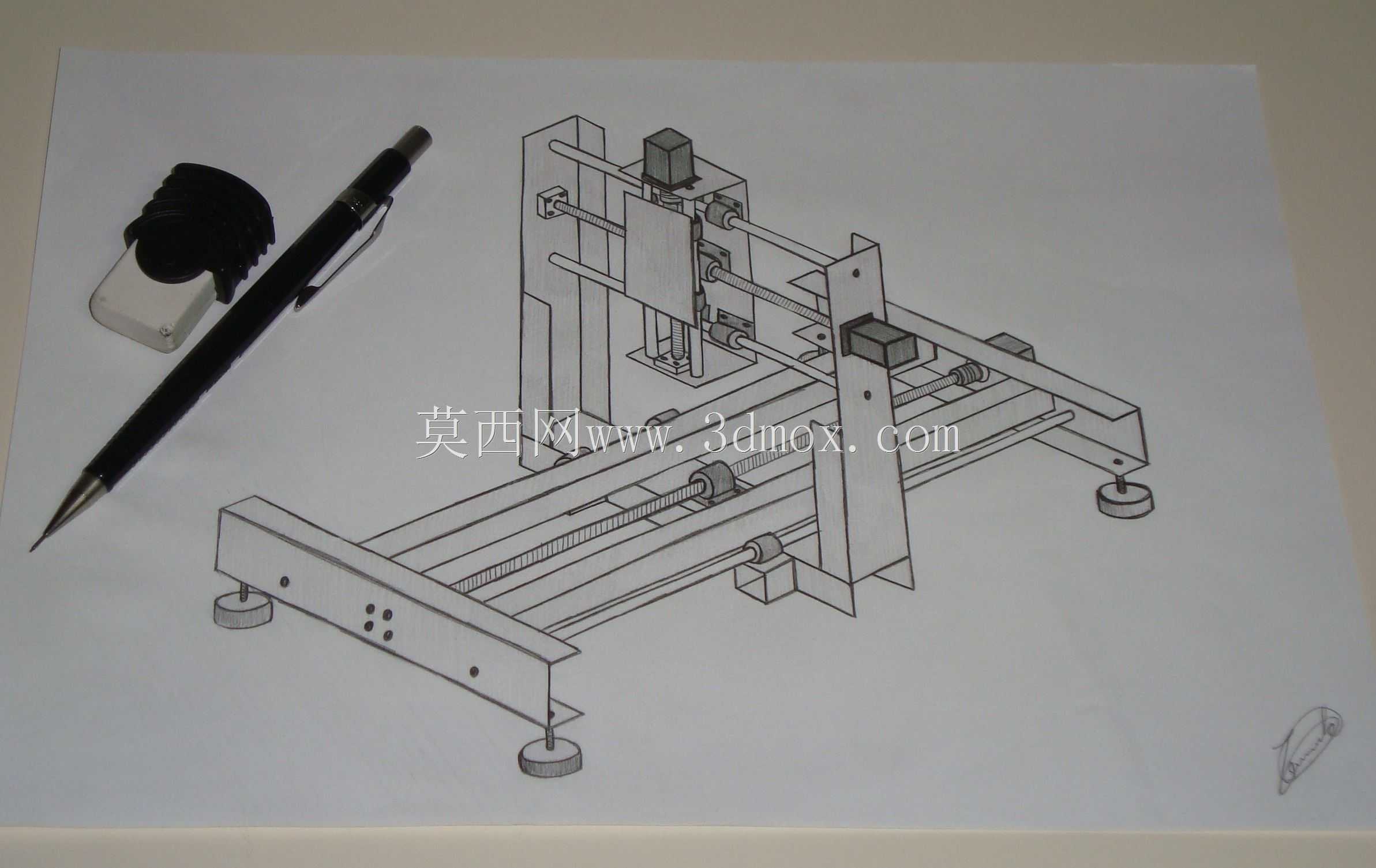

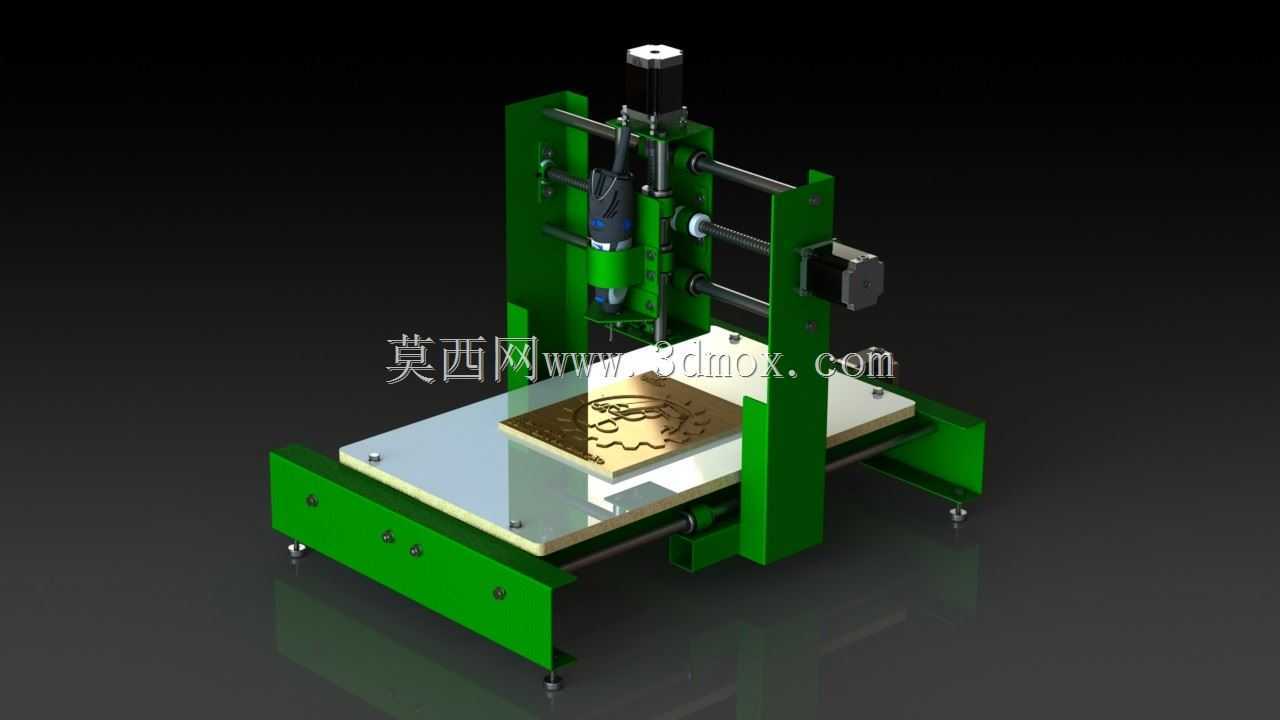

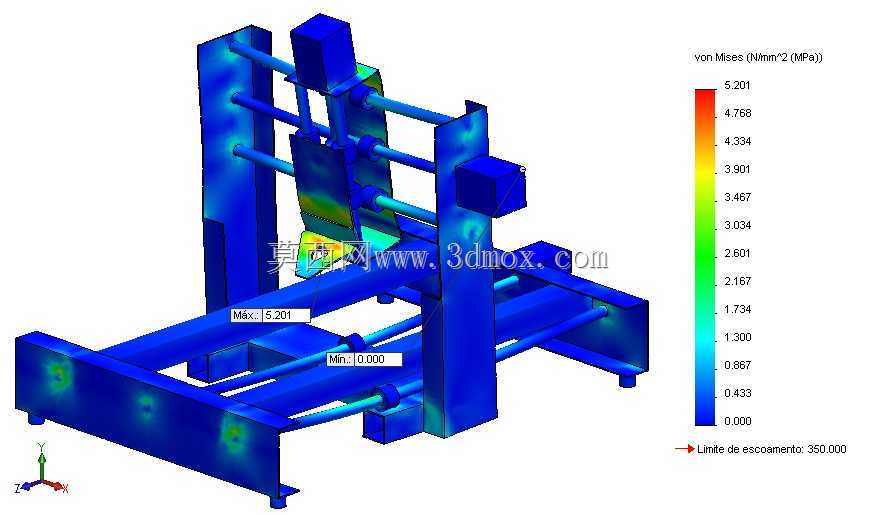

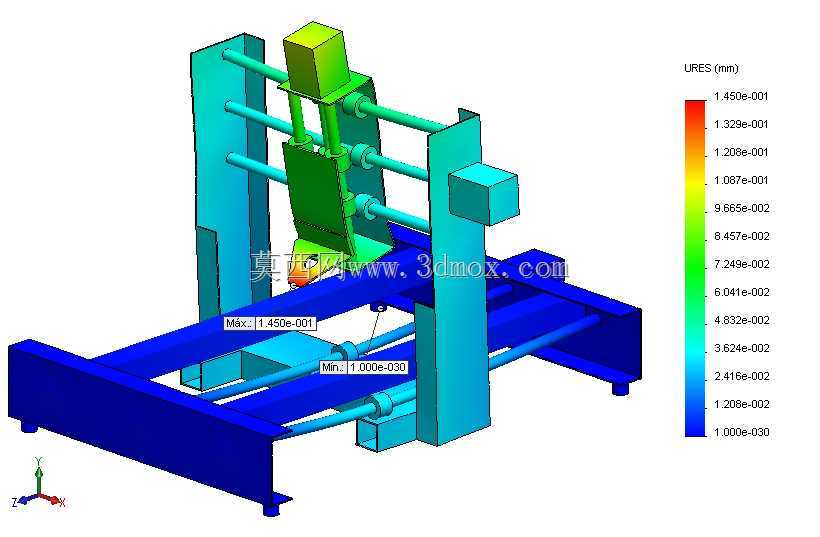

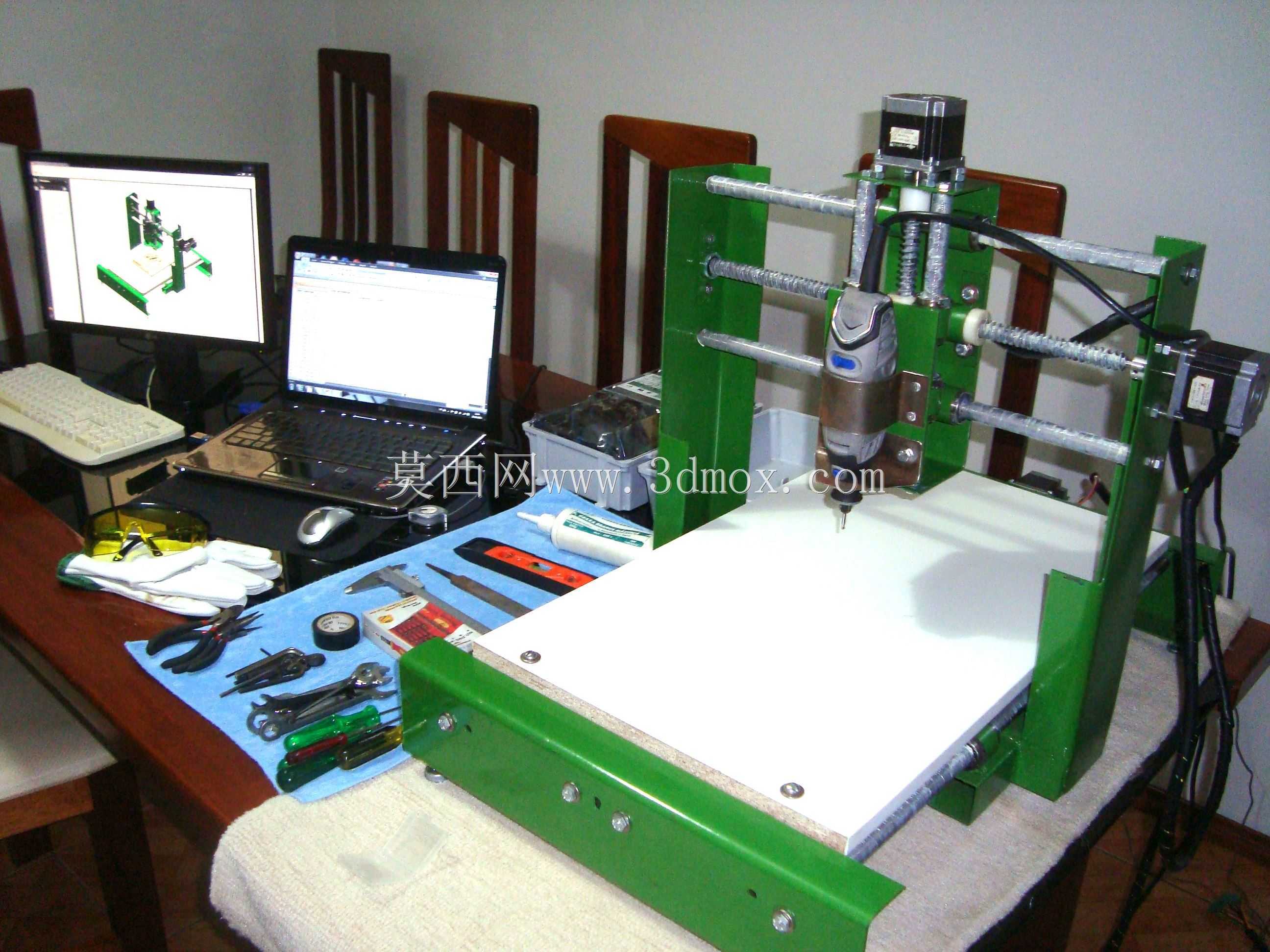

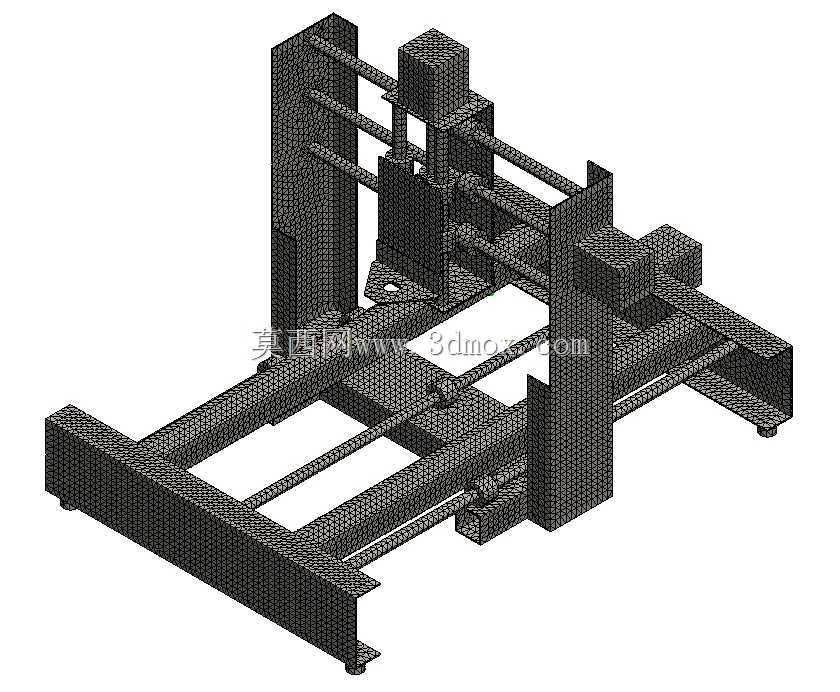

　　这款桌面式小型数控铣削雕刻设备，主要面向个人加工工作室、创客空间、模型制作工坊等小尺寸工件加工场景，可覆盖软金属、塑料、木材、亚克力等常见非金属及低硬度金属材料的平面铣削、钻孔、轮廓雕刻、浮雕加工等工序，相比工业级大型数控铣床，其占用空间小、部署灵活，无需专用工业场地，放置在常规工作台面上即可完成安装调试，适合小批量定制加工、教学实训、个人DIY制作等对加工行程要求不高的使用场景。设备整体采用龙门式双立柱支撑结构，两侧立式支撑座选用钢板焊接后时效处理再做机加工的工艺，保证支撑结构的刚性，避免加工过程中因切削受力产生结构形变影响加工精度；X轴向传动采用双光轴导轨搭配梯形丝杠的组合，光轴导轨通过支撑座固定在底部床身基座上，

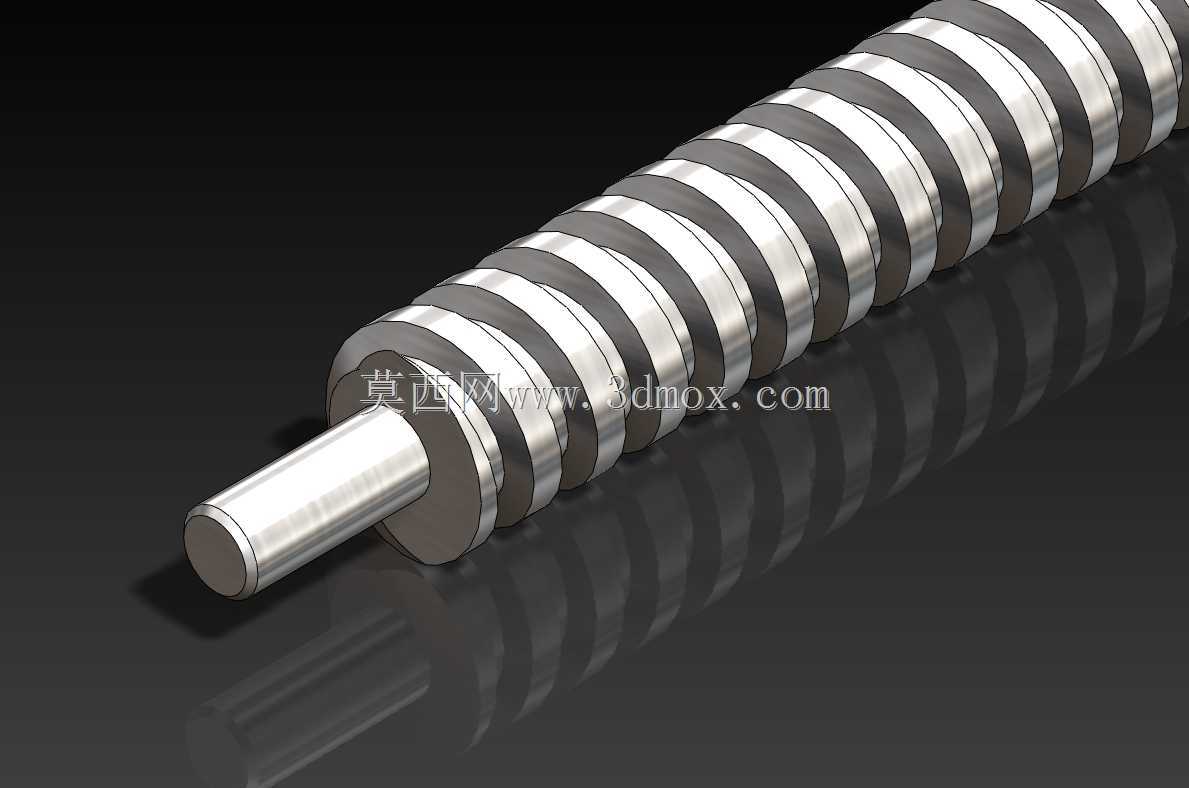

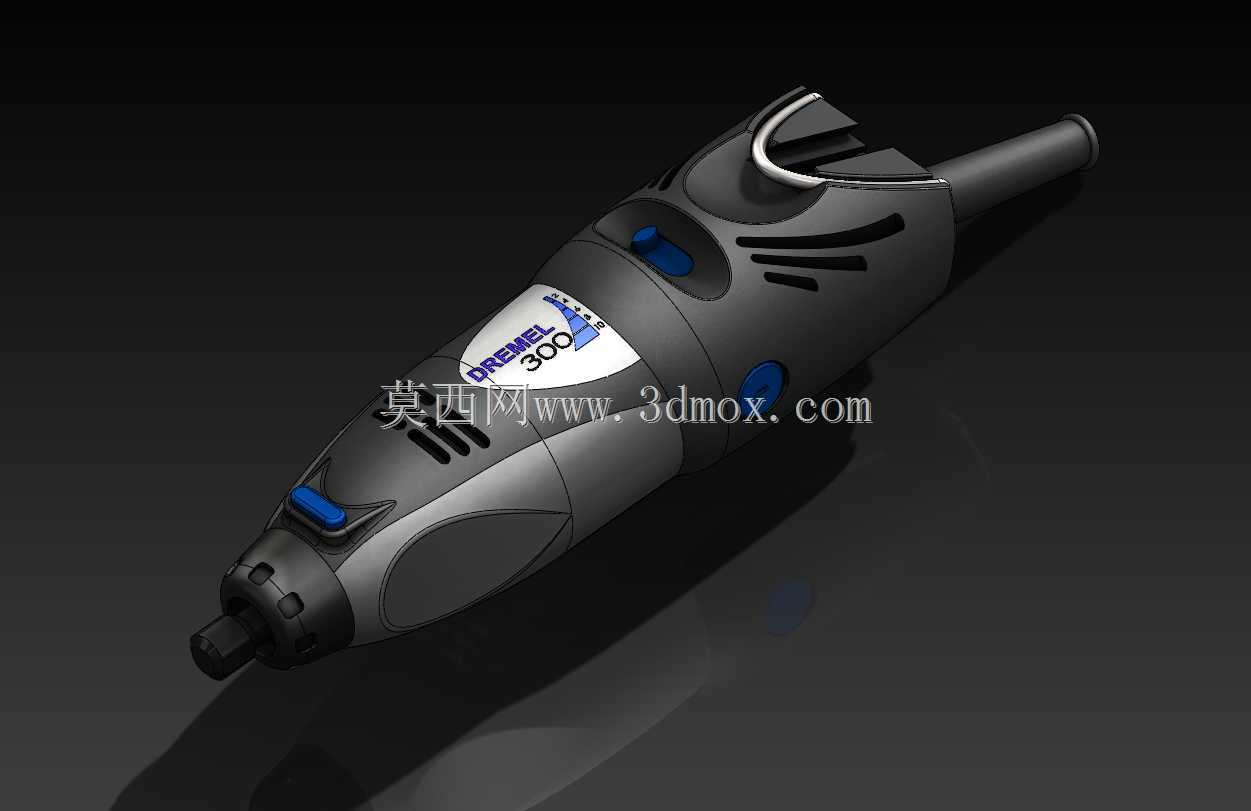

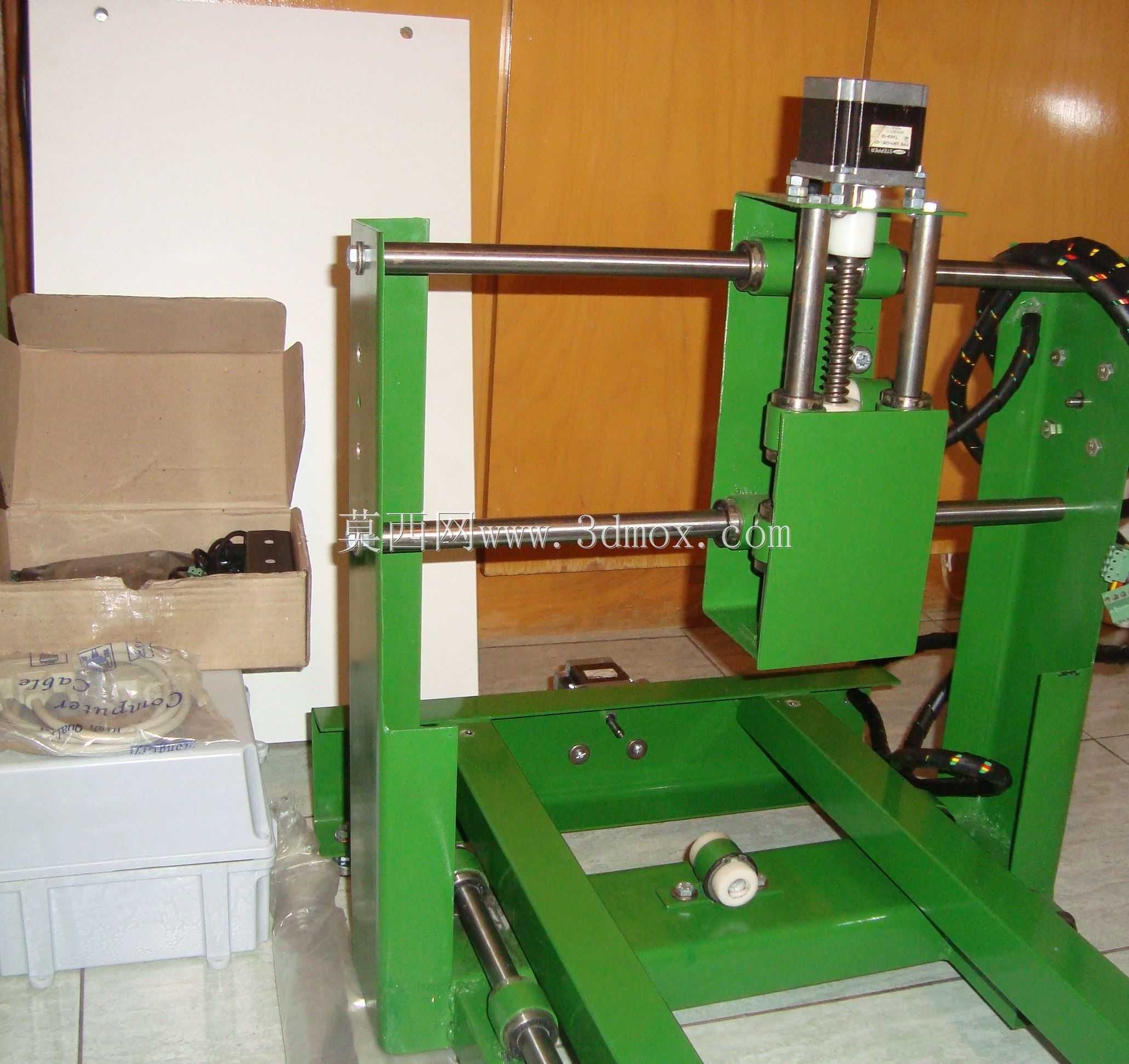

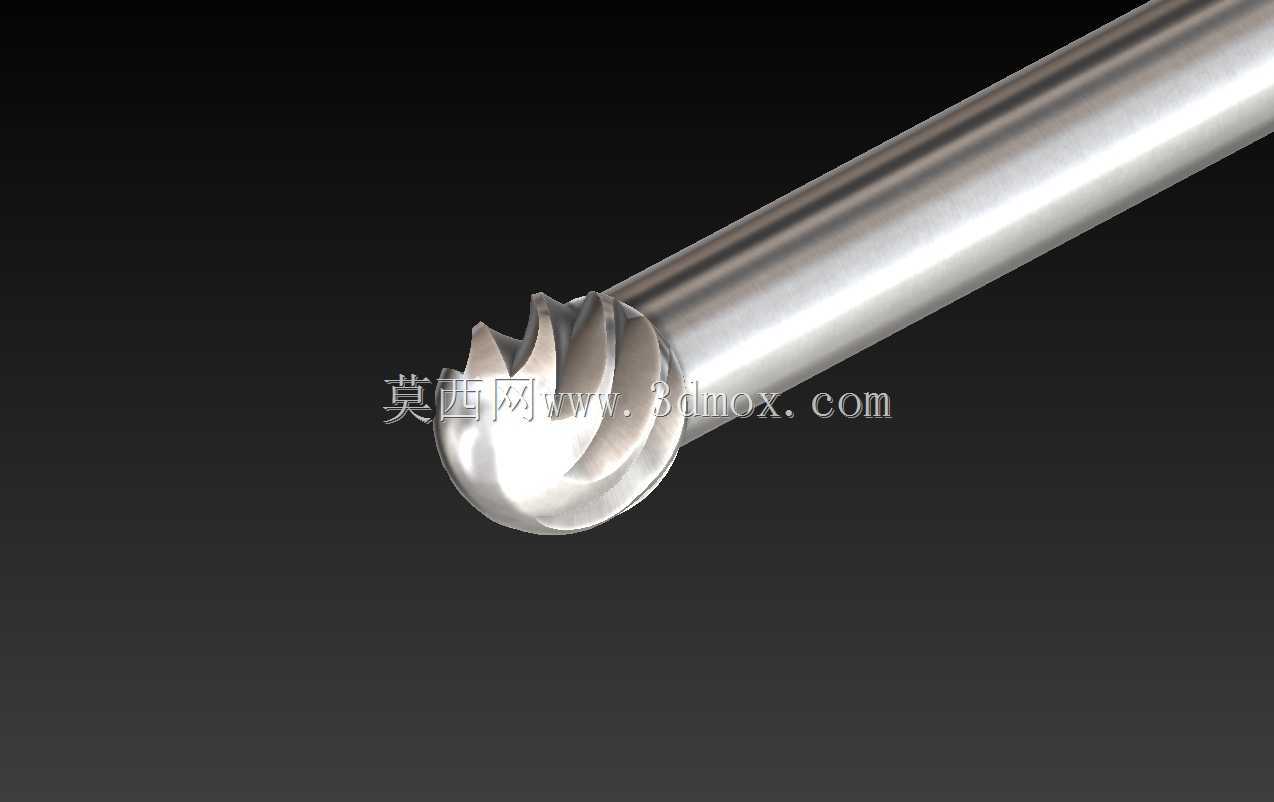

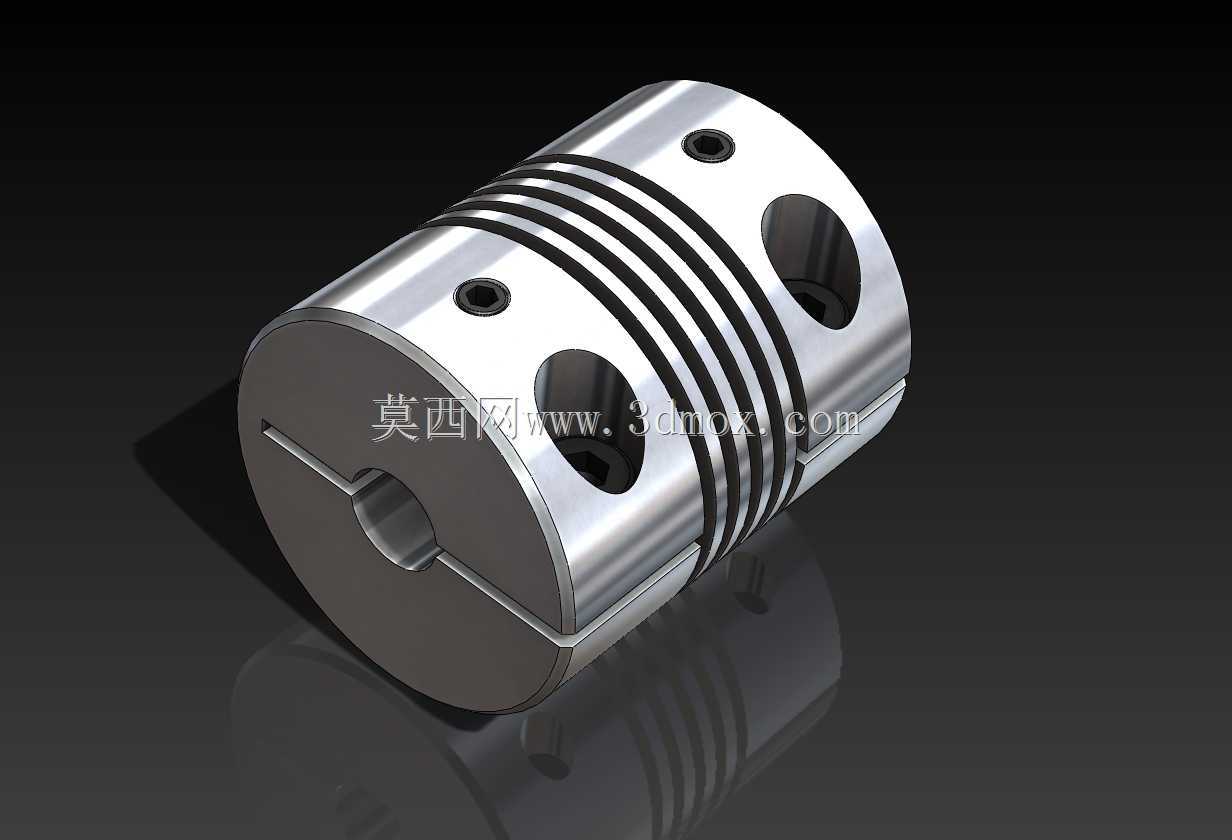

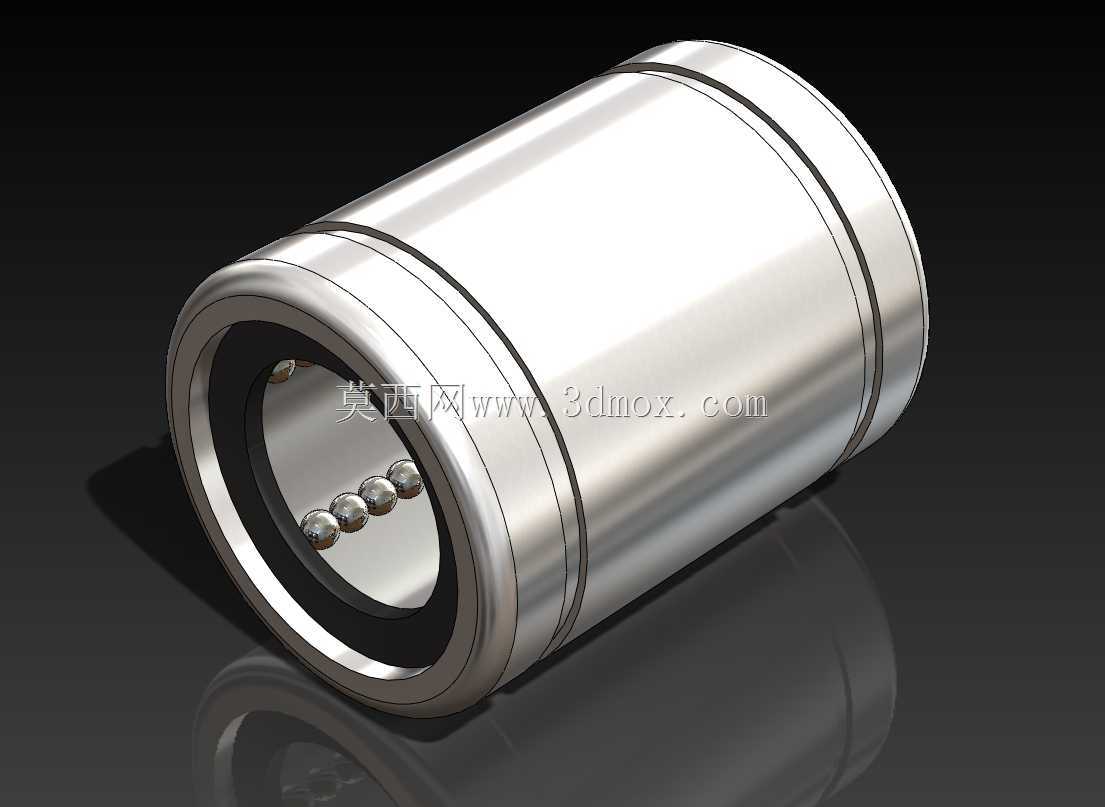

　　滑块与龙门横梁的连接座做一体化设计，保证X轴移动过程中的直线度，梯形丝杠选用导程5mm的规格，兼顾传动精度与自锁性能，断电后不会出现滑台坠落的问题。Y轴向传动组件集成在龙门横梁上，同样采用双光轴导轨导向，丝杠传动带动Z轴安装板做前后方向移动，导轨安装前做预紧调整，消除导轨配合间隙，保证移动过程中无卡顿、无空程。Z轴部分采用垂直布置的单光轴加丝杠的传动结构，前端安装高速电主轴作为加工动力头，电主轴通过抱箍夹具固定在Z轴滑台上，可根据加工需求调整伸出长度，适配不同长度的刀具装夹，电主轴最高转速可达12000rpm，支持通过调速器调整转速，匹配不同材料的切削线速度要求。底部床身采用加厚钢板折弯焊接结构，

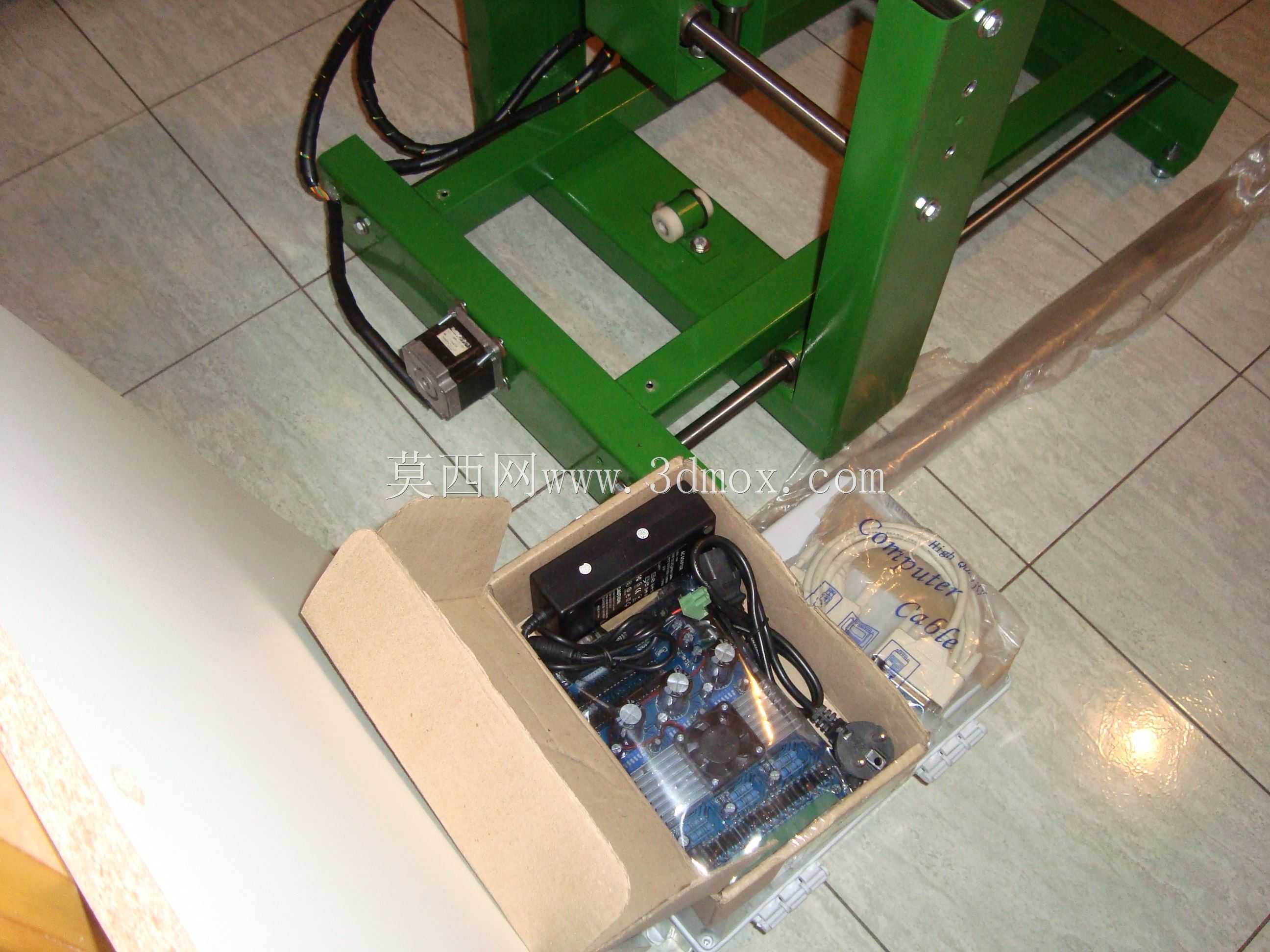

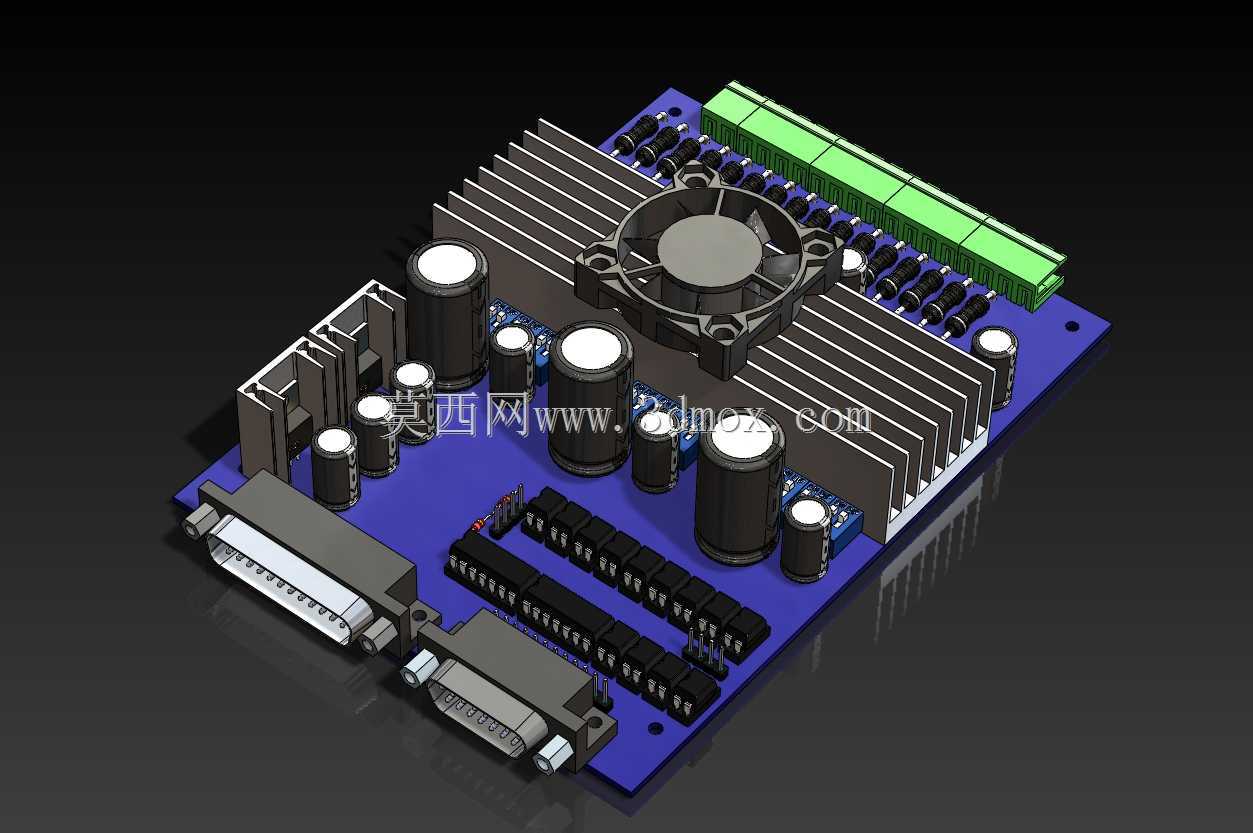

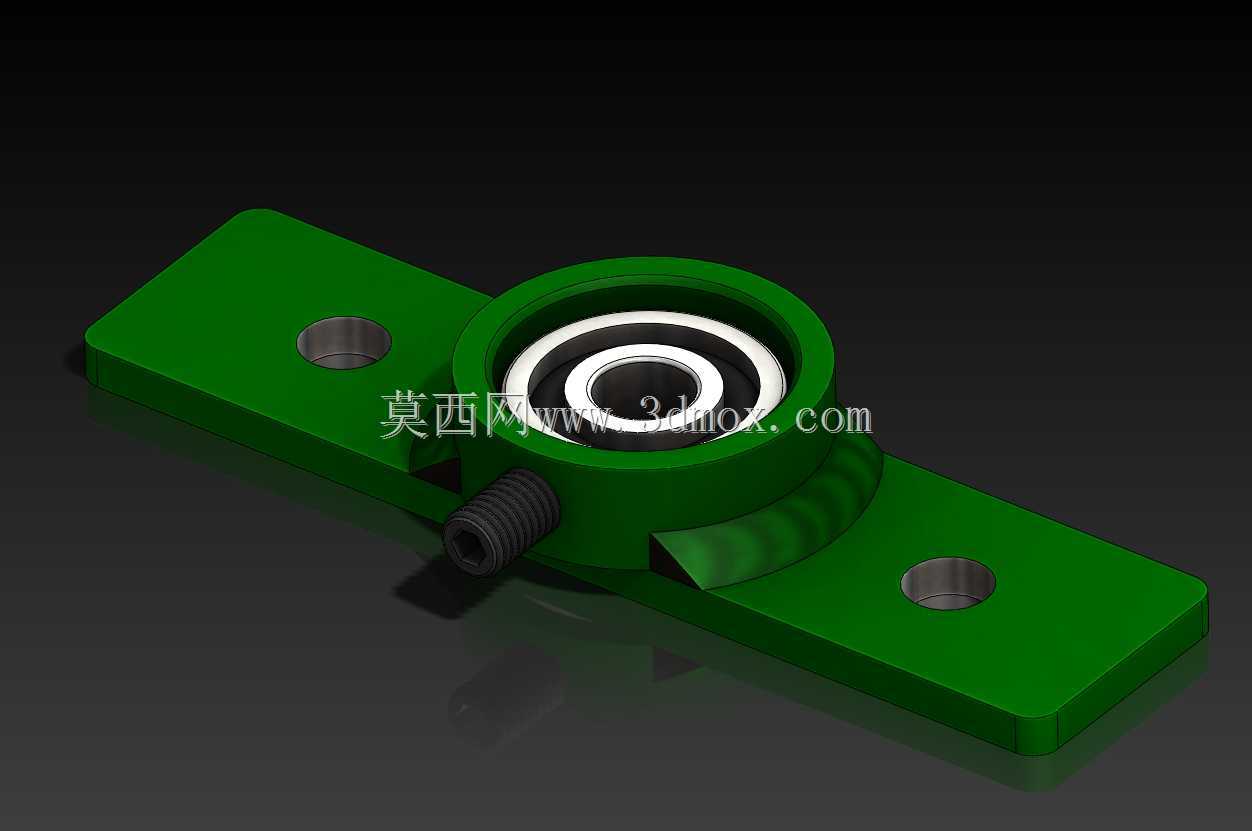

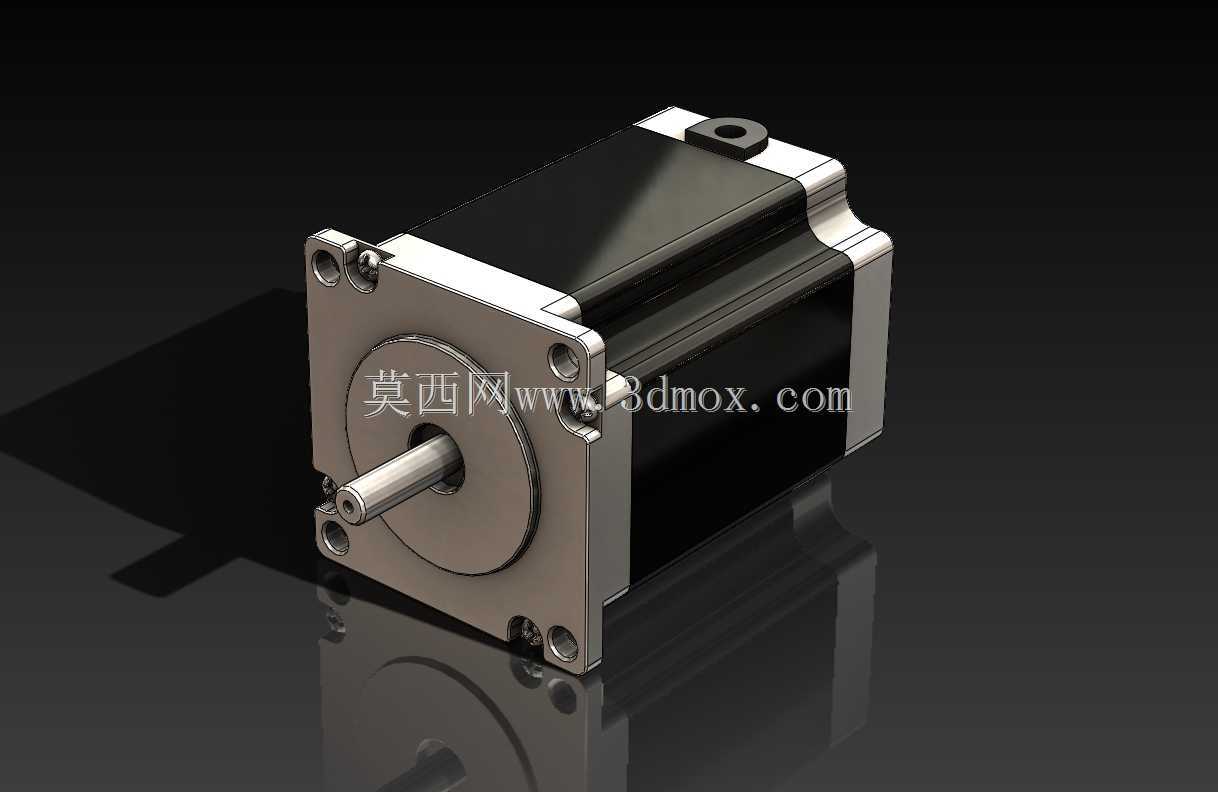

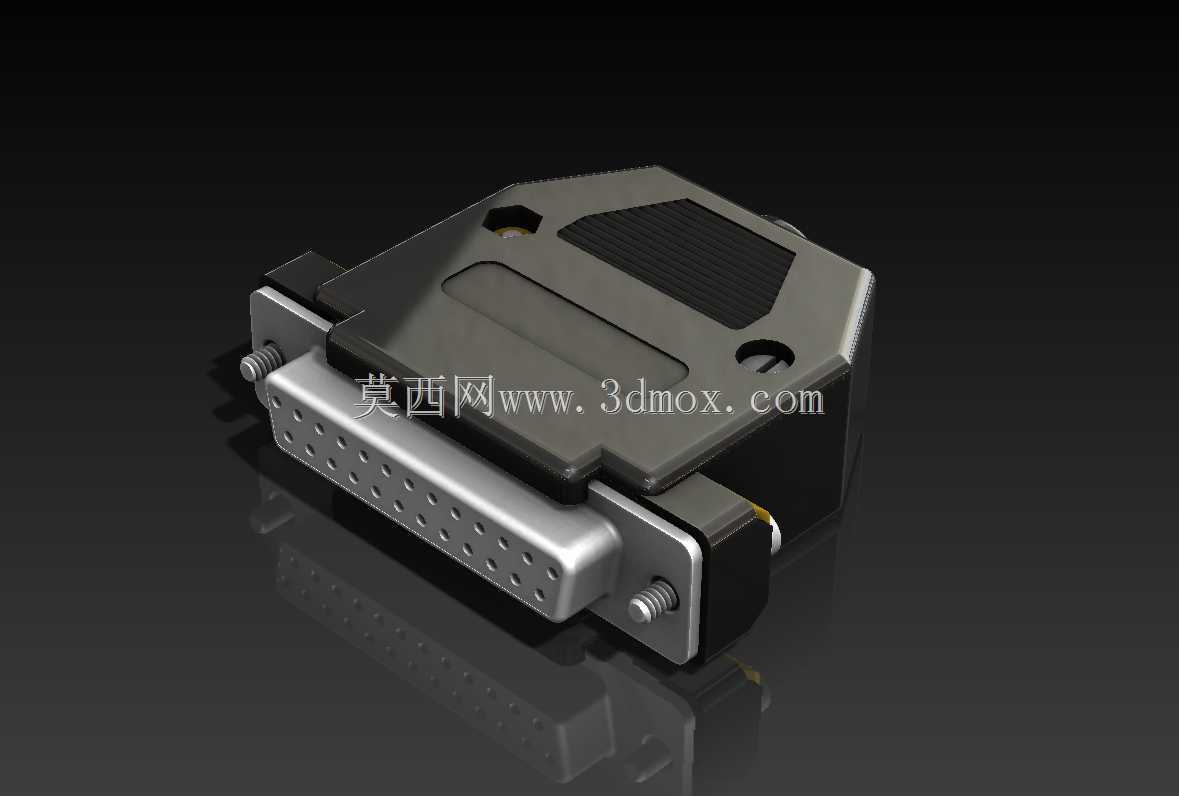

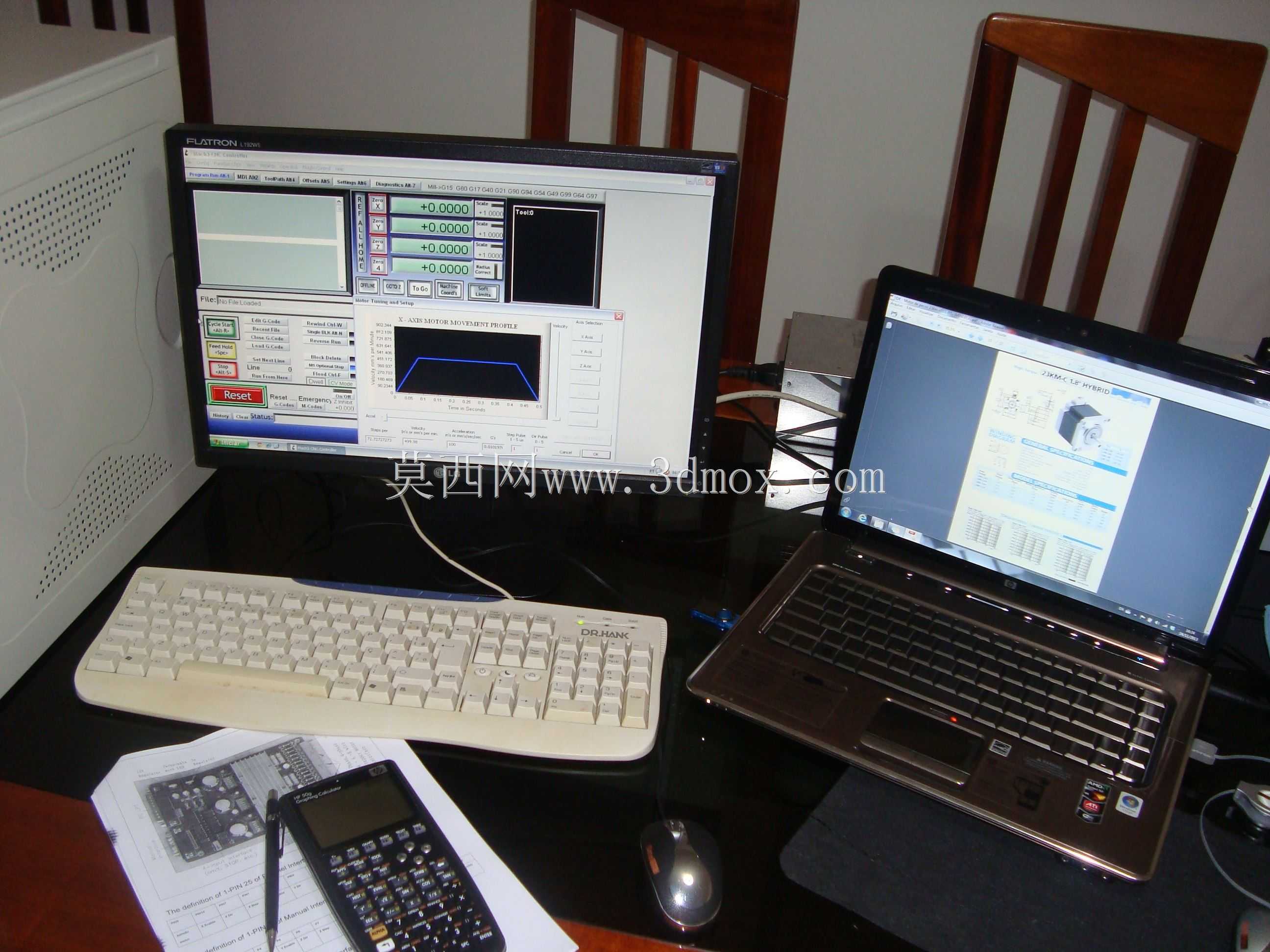

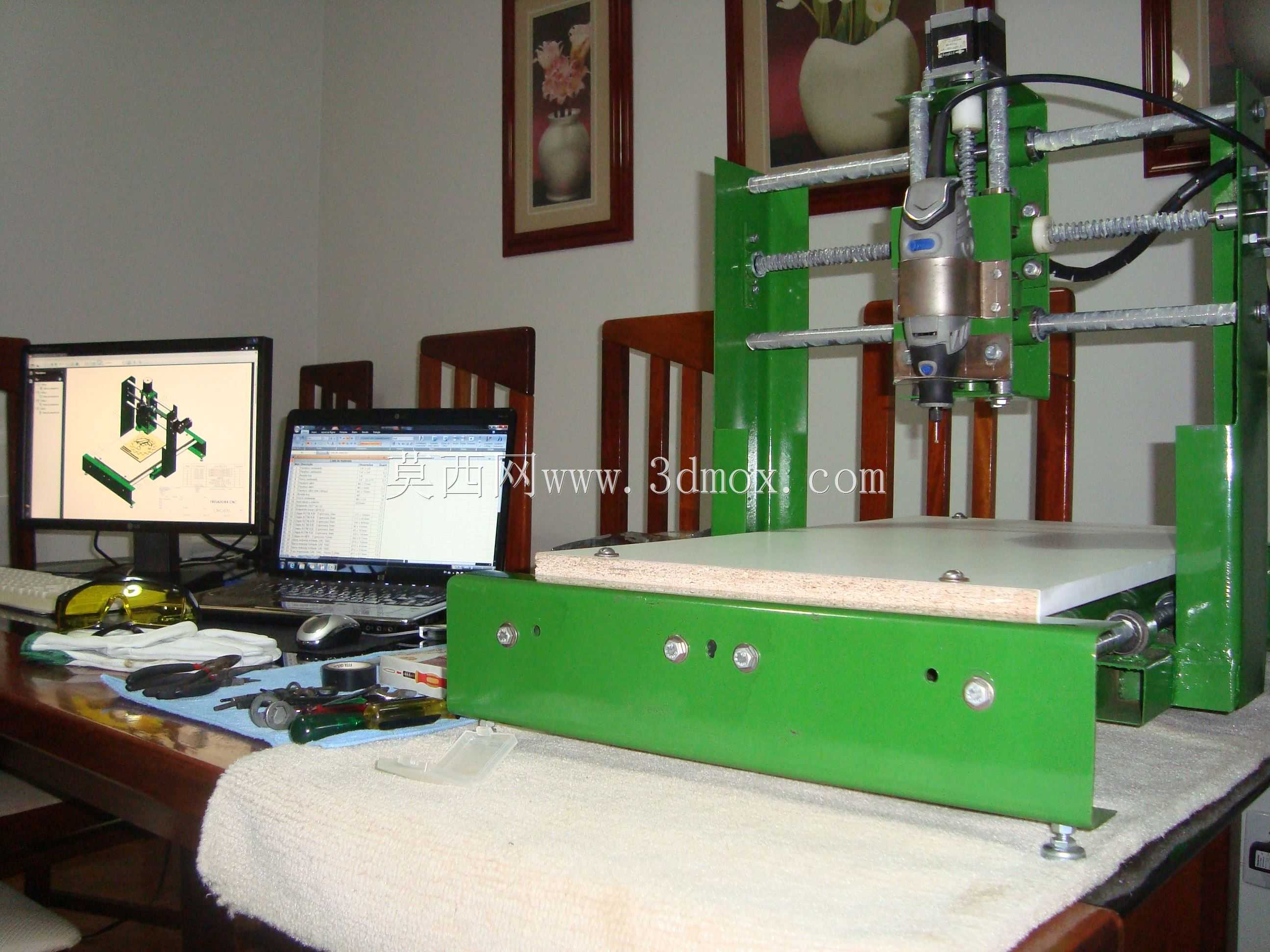

　　工作台面选用高密度PVC板搭配铝合金T型槽垫板，既保证工作台面的平面度，又方便通过压块、夹具固定待加工工件，工作台有效加工行程覆盖300mm200mm100mm的空间范围，可满足绝大多数小型零件、手板模型、工艺标牌的加工尺寸需求。设备的控制部分采用独立外置的控制盒设计，驱动板卡选用TB6560步进电机驱动芯片，可实现三轴联动控制，支持通过并口与电脑端的控制软件连接，导入G代码加工路径即可完成自动加工，接线部分采用快插端子设计，方便后期维护更换部件，所有传动丝杠的端部都配置了推力轴承，抵消轴向切削力，减少丝杠转动过程中的窜动，导轨部分配置了防尘刮片，避免加工产生的切屑、粉尘进入导轨配合面造成磨损。在结构设计过程中，

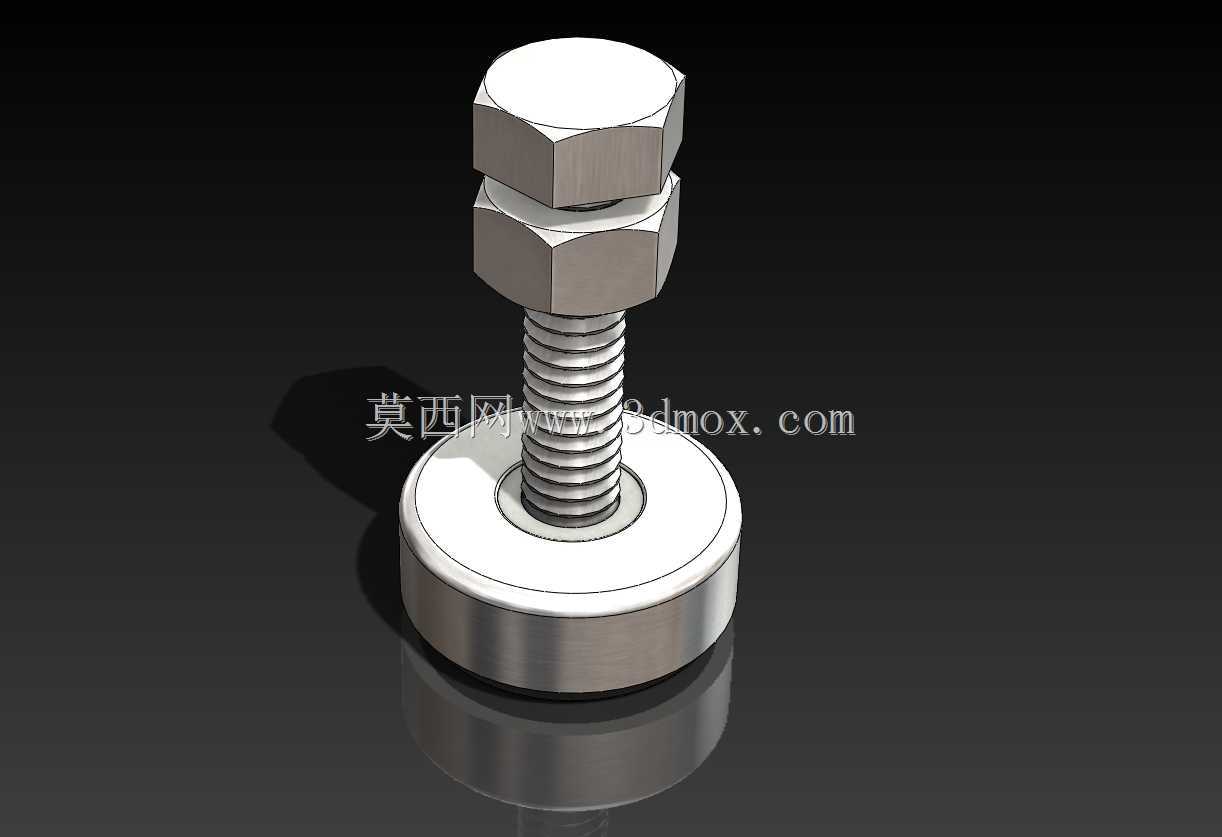

　　优先考虑了零部件的可加工性与装配便利性，绝大多数结构件都可以通过常规的铣、钻、切工序加工完成，无需特殊定制的异形零部件，适合个人用户自行加工组装；装配过程中可通过调整导轨安装座的顶丝来校准各轴的垂直度与平行度，保证三轴的运动精度控制在0.1mm以内，满足常规小型零件的加工精度要求。设备的电气走线全部沿支撑结构内侧的走线槽布置，避免走线外露影响加工操作，也防止加工过程中切屑刮破线缆造成安全隐患；电主轴的冷却采用风冷设计，无需额外配置水冷循环系统，进一步简化设备结构，降低部署难度。实际使用过程中，针对木材、亚克力等非金属材料加工时，可选用高转速低进给的参数组合，获得更好的表面加工质量；针对铝、铜等软金属材料加工时，可适当降低主轴转速，搭配切削液使用，减少刀具磨损，保证加工尺寸精度。设备整体重量控制在40kg以内，单人即可完成搬运移位，底部可选配减震脚杯，调整设备水平度，减少加工过程中的震动传导，进一步提升加工稳定性。
