组合式线性直线导轨滑动轴承结构

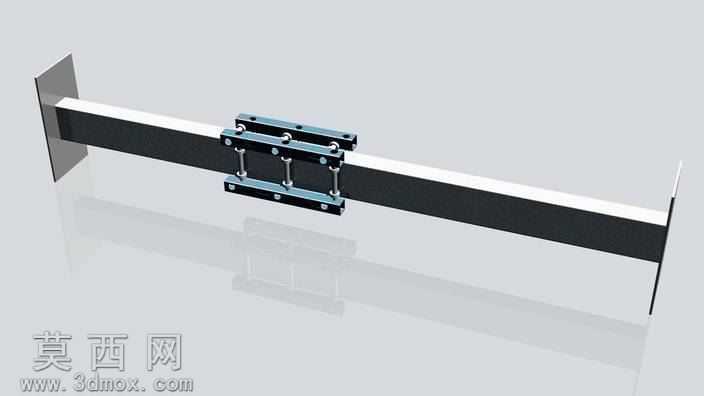

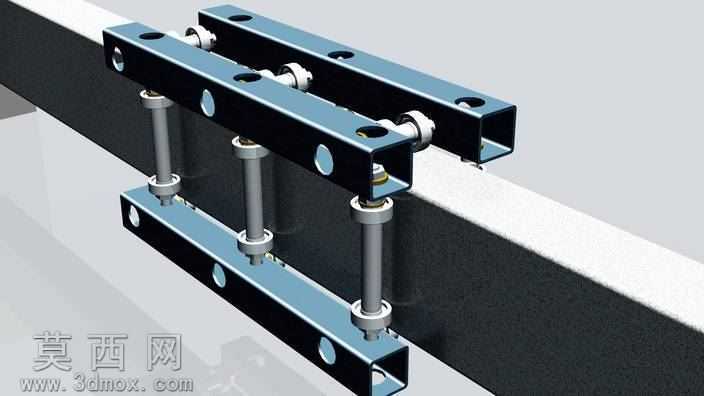

本作品为组合式线性导向滑动组件，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计公差规范，对各部件的配合尺寸进行了精准约束，确保装配后无干涉、运动逻辑符合实际工况要求。渲染阶段采用哑光金属材质搭配磨砂质感的导轨基面，通过环境光遮蔽效果清晰呈现部件的分层结构，滑块部分的紧固螺栓、支撑立柱等细小零件均做了倒角、螺纹细节还原，金属部件的反光度调整至符合工业实物的视觉效果，避免过度渲染失真。结构层面，该组件采用双横梁平行导轨作为承载基体，搭配分体式夹紧滑块结构，滑块通过多组可调式支撑柱连接上下夹板，可通过调节螺栓预紧力适配不同的安装间隙需求，两端设置的安装固定板预留了标准安装孔位，可直接固定在设备安装基面，实现稳定的直线导向功能。设计思路上，该结构兼顾了安装便捷性与运动稳定性，区别于传统一体式线性导轨，分体式滑块结构可在不拆卸导轨两端部件的情况下完成滑块的加装、拆卸与维护，支撑柱的等距排布设计可均匀分散滑动过程中的载荷，避免局部应力集中导致的部件变形，导轨与滑块的接触面做了模拟研磨面的质感处理，还原实际产品的低摩擦滑动接触面特征，整体模型可直接用于线性传动机构的方案演示、装配教学以及非标设备的导向模块选型参考，各部件均保留可编辑参数，可根据实际使用场景调整导轨长度、滑块宽度、支撑柱间距等核心尺寸，适配不同载荷、不同行程的直线运动需求。
