杆装弹簧式单手快锁夹持固定机构

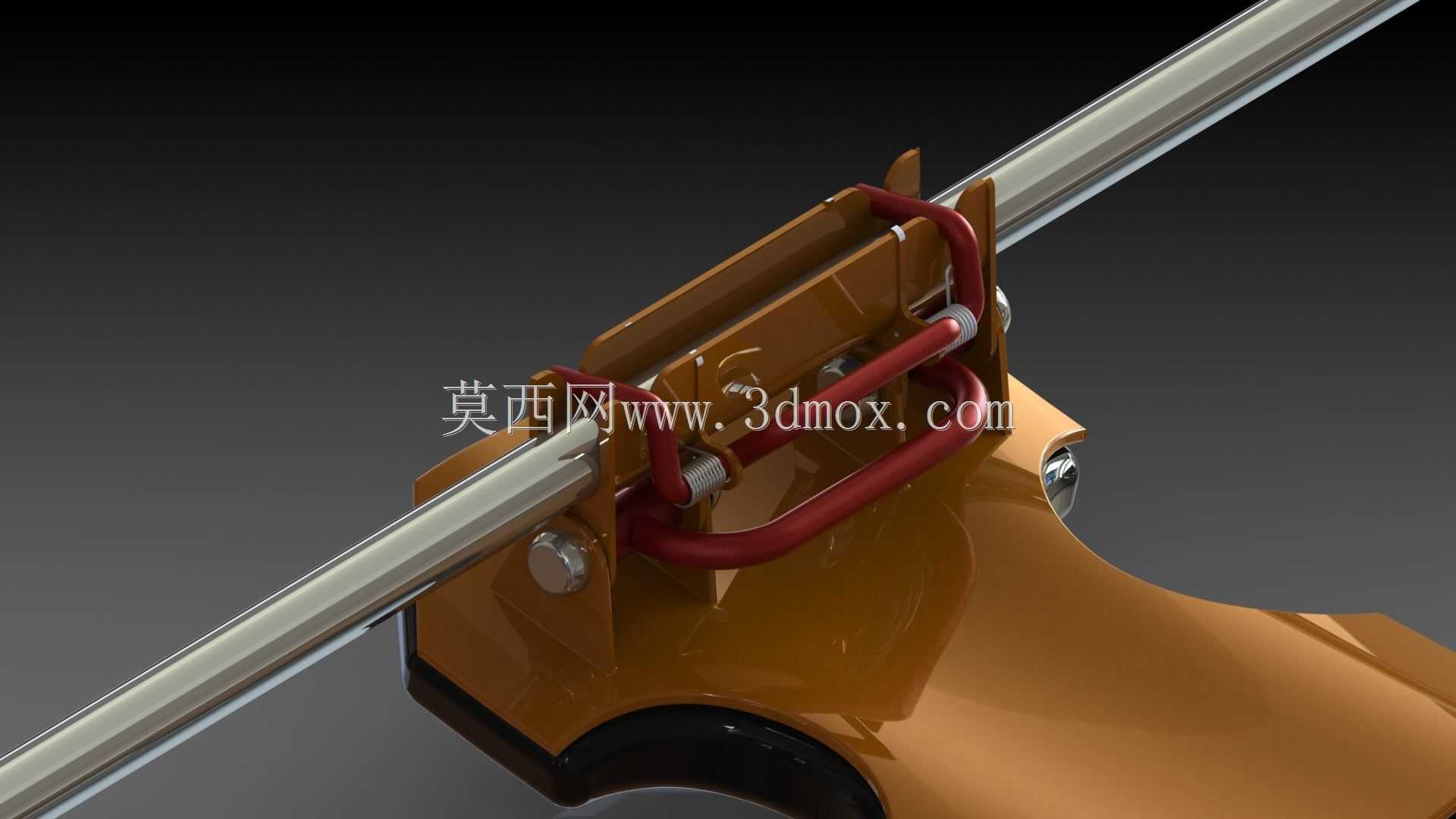

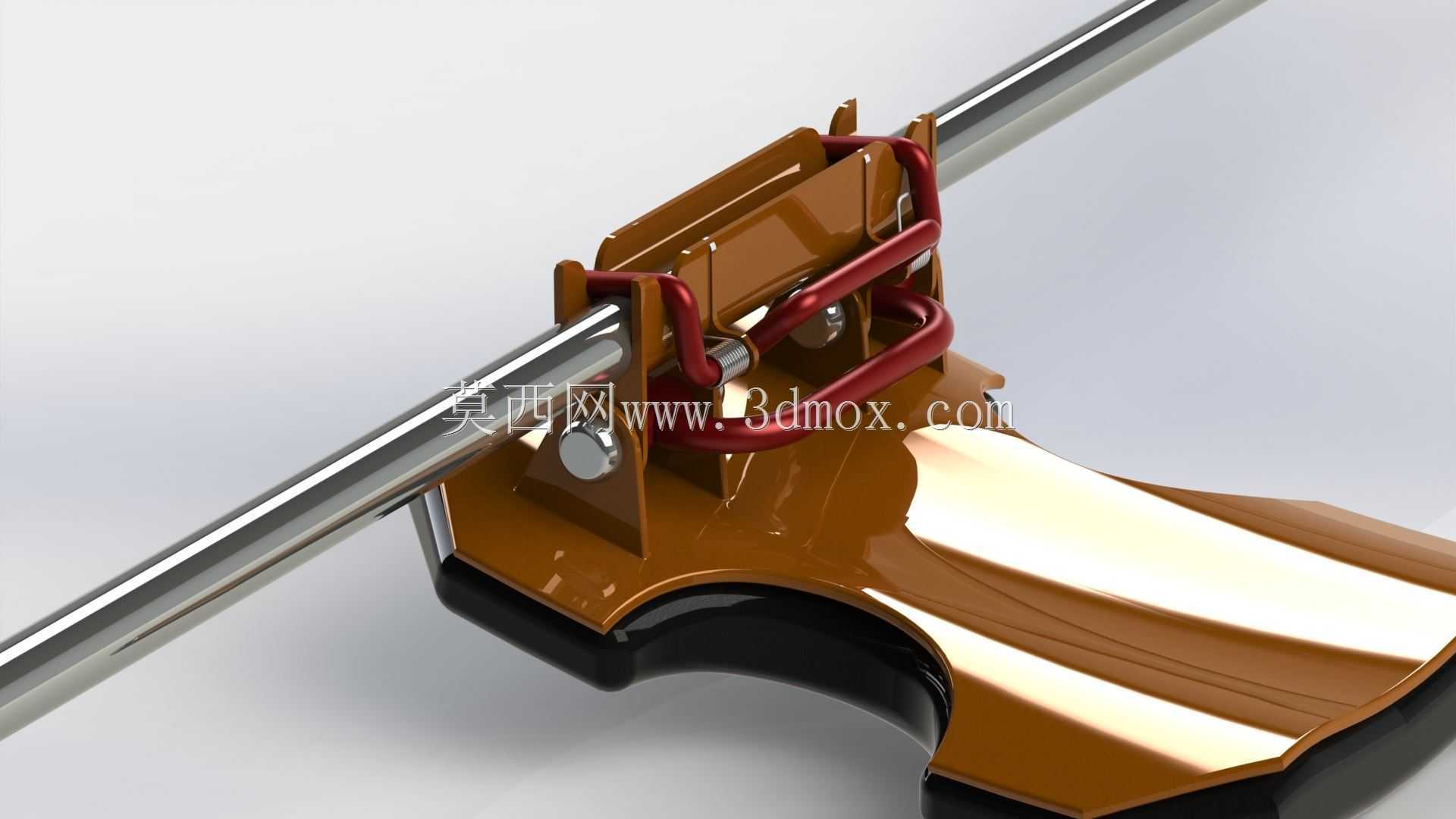

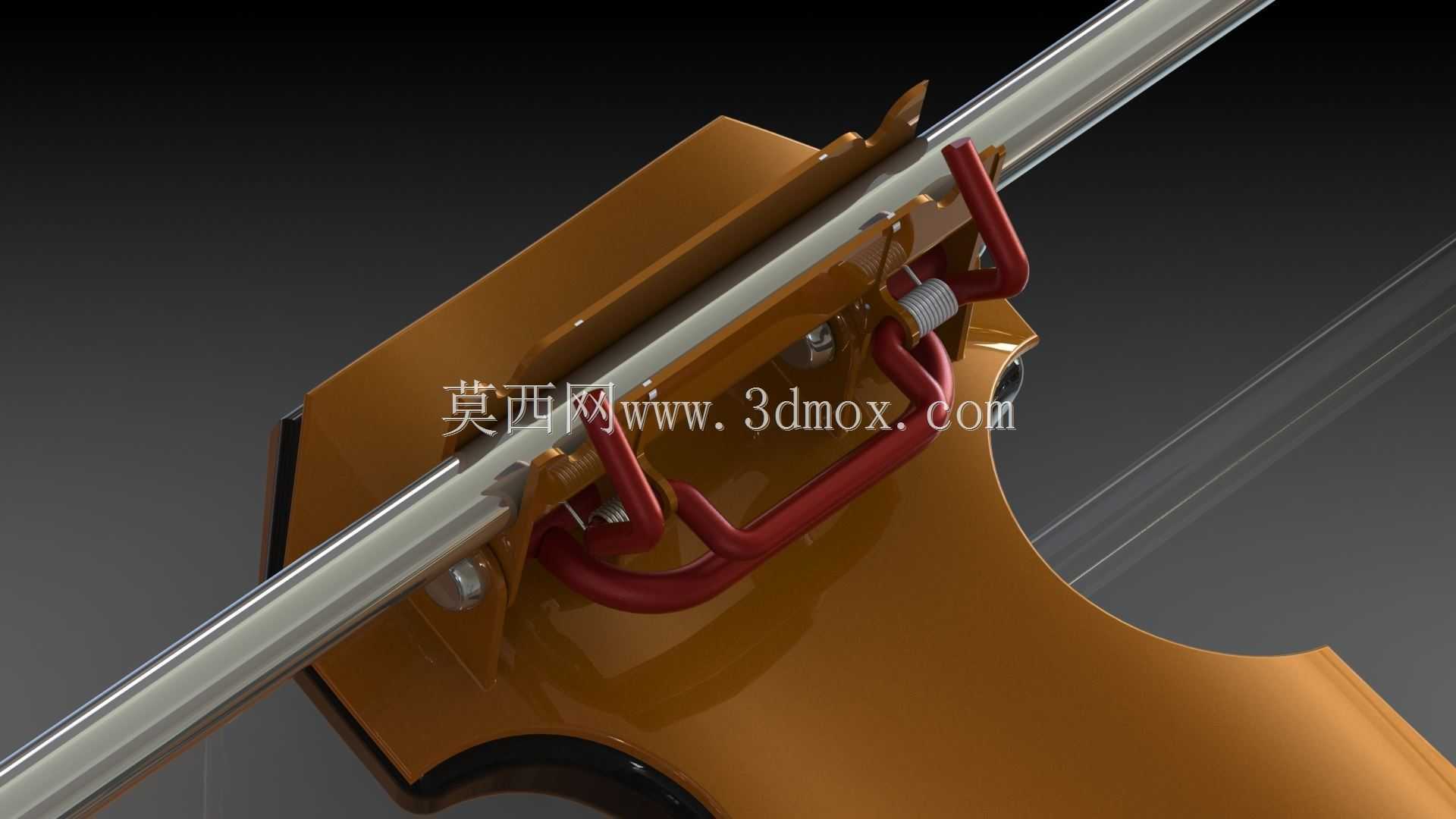

　　该快锁夹持机构主要适配圆截面光杆的快速装夹场景，常见于健身器材档位调节、工装夹具快速定位、轻型物料架杆件锁紧等需要频繁拆装、单手操作的工况，相比传统螺纹锁紧、插销锁紧结构，操作效率提升明显，无需额外工具即可完成锁紧与释放动作。整套机构的核心锁紧逻辑依托弹簧预紧力与双手柄的杠杆力矩实现，初始状态下弹簧处于预压缩状态，对夹持座施加持续的抱紧力，让夹持座的V型贴合面与光杆外壁紧密贴合，依靠接触面的静摩擦力实现位置固定，可承受沿光杆轴向的静载荷以及垂直于杆方向的一定径向载荷，常规工况下不会出现滑移松脱问题。操作时单手握持两个红色手柄施力捏合，杠杆结构会带动夹持座的活动端克服弹簧预紧力张开，此时夹持内孔与光杆之间留出足够间隙，

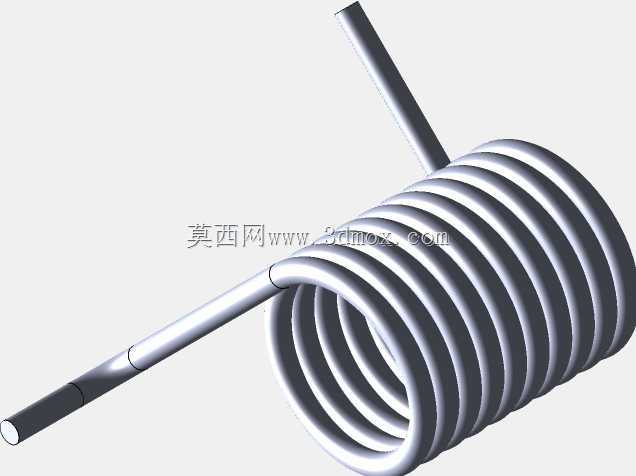

　　可沿着光杆轴向任意滑动调整位置，调整到目标点位后松开手柄，弹簧自动复位推动夹持座抱紧光杆，即刻完成锁紧，整个操作过程无需旋转、对位等多余动作，单手即可完成，适配戴手套操作的车间作业场景，也适合健身器材使用时用户快速调节配重、档位的操作需求。结构设计上全部采用常规机械加工件与标准件组合，没有复杂曲面或者特殊工艺零件，主体承载座采用折弯焊接工艺成型，选用普通碳素结构钢作为基材，焊接后做表面喷塑处理提升防锈能力与外观质感，红色手柄部分采用弯管焊接成型，表面做喷塑或者包胶处理提升握持摩擦力，销轴部分采用标准圆柱销，弹簧选用常规圆柱螺旋压缩弹簧，所有零件均可通过常规下料、折弯、焊接、钻孔工序完成加工，无需开模，小批量试制成本极低，

　　后期维护更换零件也十分方便。安装边界方面，该机构的夹持内孔适配直径范围覆盖常用的16mm-30mm圆光杆，可根据实际使用的杆径调整夹持座V型面的开口尺寸以及弹簧的预紧力参数，机构整体沿光杆轴向的安装长度不超过120mm，径向突出光杆外壁的高度不超过80mm，安装时不需要在光杆上加工定位孔、卡槽等结构，可直接在成品光轴上加装使用，不会破坏原有杆件的结构强度，适配现有设备的改造加装需求。设计过程中重点优化了夹持面的接触角度，V型夹持面采用90度夹角设计，既能保证对不同直径光杆的适配性，也能让抱紧力均匀分布在接触面上，避免局部应力集中刮伤光杆表面；弹簧的安装位置做了内嵌式设计，避免操作时弹簧夹手，同时也减少了外界灰尘、

　　杂物对弹簧伸缩动作的影响，提升机构在多尘车间、户外健身场景下的使用寿命；手柄的弯折角度经过多次调整，捏合时的施力臂长度符合人体工程学，单手握持捏合的力度控制在150N以内，普通成年人均可轻松操作，不会出现捏不动、锁不紧的问题。实际使用中需要注意，该机构属于轻型锁紧结构，适用于静态定位或者低动态载荷的场景，不能作为承重吊装的主锁紧结构使用，若需要承受更大载荷，可通过增加弹簧线径、提升夹持面摩擦系数的方式优化锁紧力，也可在夹持面增加防滑橡胶垫进一步提升抱紧力，避免重载下出现滑移。整套结构的零件数量少，装配工序简单，所有连接位置均采用销轴铰接，没有复杂的配合公差要求，普通装配工人即可完成组装，后期使用过程中仅需要定期在铰接销轴位置加注少量润滑脂，即可保证长时间操作顺畅，不会出现卡滞问题。
