阿拉伯风格玻璃底座水烟烟具结构设计

　　做这类烟具的三维结构设计，首先要锚定实际使用场景的核心需求，不能只盯着外观渲染效果做表面功夫。这款水烟的应用场景覆盖休闲会所、特色餐饮门店、家庭休闲使用多个场景，结构设计首先要解决的是使用过程中的稳定性、烟气过滤效果、管路密封性能这几个核心问题，不能出现使用时侧翻、漏气、烟气过滤不充分的问题。

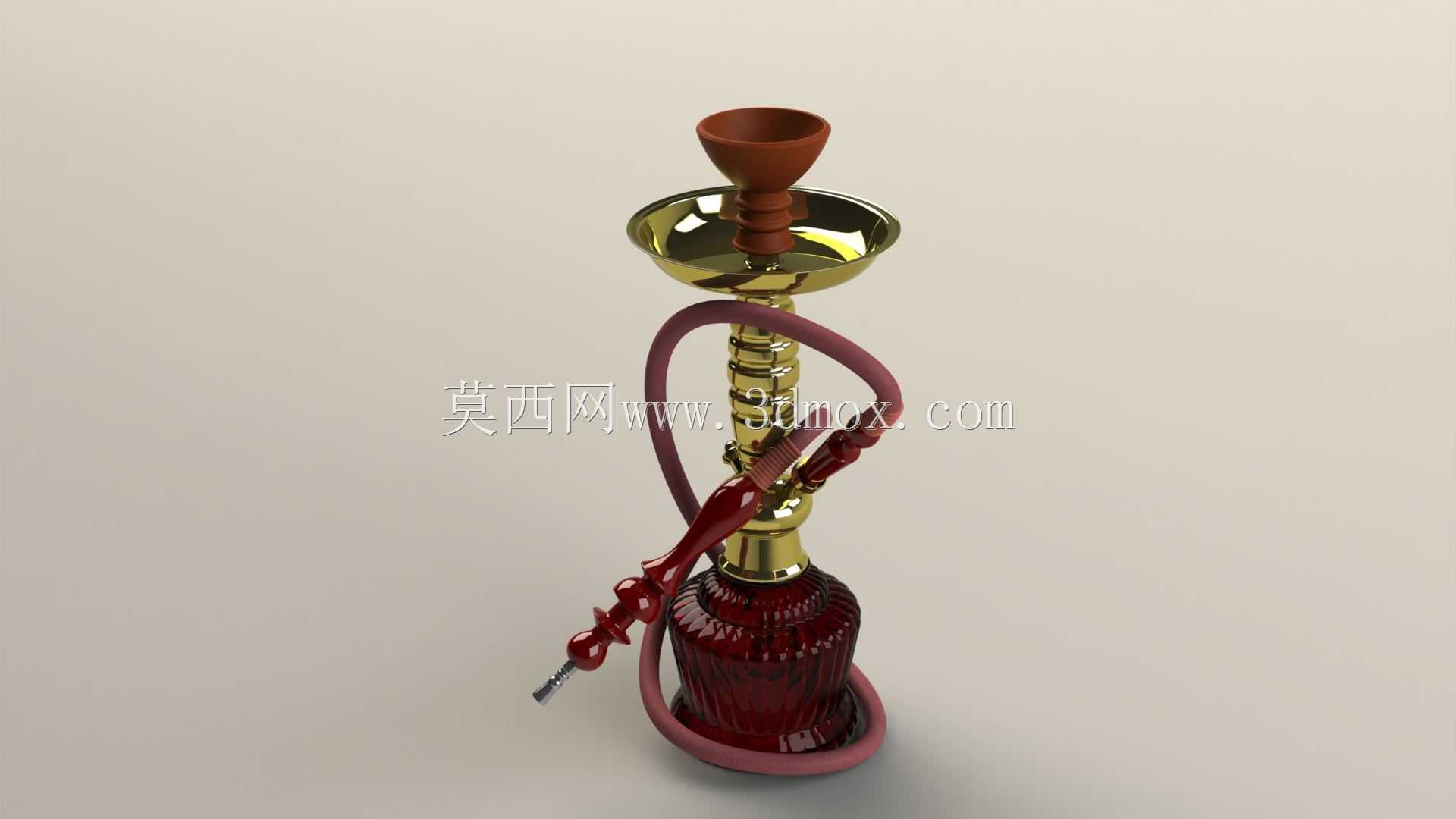

　　从整体结构拆分来看，最下方的深红色玻璃储水底座是整个产品的配重核心，设计时要把控底座的直径与整体高度的比例，底座直径控制在整体高度的三分之一左右，底部做加厚的平面接触边，保证放置在平整桌面时的接触面积足够，即使烟管被意外拉扯，整体重心也不会偏移超出底座支撑边界，避免侧翻漏液。玻璃底座的瓶口位置做标准的外螺纹结构，和上方的金属立柱配合时，要加装食品级硅胶密封圈，保证旋紧后接合面完全密封，不会出现抽吸时漏气导致的吸力不足问题。

　　中间的金属立柱部分采用分段式结构设计，从下到上依次是烟气导流通路、烟管接驳位、烟碗支撑座。金属立柱内部做光滑的导流通道，减少烟气流通的阻力，通道下端延伸到玻璃底座内部，距离底座底部预留15mm左右的间隙，保证注水后水位没过通道下端30mm左右，实现充分的水过滤效果，同时不会因为水位过高导致抽吸时水被吸进管路。烟管接驳位做快插式结构，接口处做圆弧过渡，避免烟管弯折堵气，接驳位内部设置单向通气阀，保证抽吸时烟气只从烟碗流向烟嘴，停止抽吸时不会出现烟气倒灌的问题。

　　上方的金属接灰盘采用敞口浅盘结构，直径比烟碗大40mm左右，边缘做5mm高的围边，能够完全承接烟碗燃烧过程中掉落的烟灰，避免烟灰掉落到桌面或者玻璃底座上造成清洁负担。接灰盘和金属立柱之间采用可拆卸的套接结构，方便日常拆卸清理积灰。最上方的陶瓷烟碗采用上宽下窄的锥型结构，碗壁做均匀的透气孔，烟碗和金属立柱顶端的接合处同样做密封处理，保证燃烧的烟气全部进入立柱导流通道，不会从接合位置泄漏。

　　配套的烟管采用柔性软管加金属装饰段的结构，软管部分选用食品级耐温材质，避免长期接触烟气出现材质老化发硬的问题，烟嘴部分做符合人体工学的圆弧造型，握持和含接的舒适度都要纳入设计考量。整个产品的安装边界要控制在合理范围，整体高度不超过450mm，底座最大直径不超过150mm，放置在常规桌面时不会占用过多空间，同时各个可拆卸部件之间的配合公差控制在0.2mm以内，既保证拆装顺畅，又不会出现配合松动的问题。

　　设计过程中还要考虑日常清洁的便利性，所有和烟气、水接触的部件都要做到可完全拆卸，没有清洁死角，玻璃底座内壁做光滑处理，金属部件表面做抛光防锈处理，避免长期接触水和烟气出现氧化生锈的问题。结构校验阶段要做重心测试、密封测试、气阻测试，保证在常规使用力度抽吸时，气阻处于舒适区间，密封位置没有漏气，整体倾斜30度时不会出现侧翻或者漏液的问题，完全满足日常使用的各项功能需求。
