管壳式换热结构CFD仿真分析模型

　　该模型针对管壳式换热单元的冷热流体换热过程搭建，核心还原了工业场景中常见的管程走热介质、壳程走冷介质的换热结构，可直观呈现不同工况下的温度分布、流场走向与换热效率变化规律。在化工、暖通、能源动力等领域的换热系统设计中，这类仿真模型能提前预判换热效果，避免实体样机试制阶段出现换热面积不足、流道死区、局部温度超标的问题，大幅缩短换热设备的研发迭代周期。从结构设计逻辑来看，模型还原了管束的排布方式，采用正三角形布管形式，在有限的壳程筒径内容纳更多换热管，兼顾换热面积提升与壳程流体的扰流效果，让冷流体在壳程流动时能持续冲刷换热管外壁，减薄管壁处的滞流层厚度，强化对流换热效率。管束两端的管板结构做了简化处理，保留了管孔与换热管的连接边界，

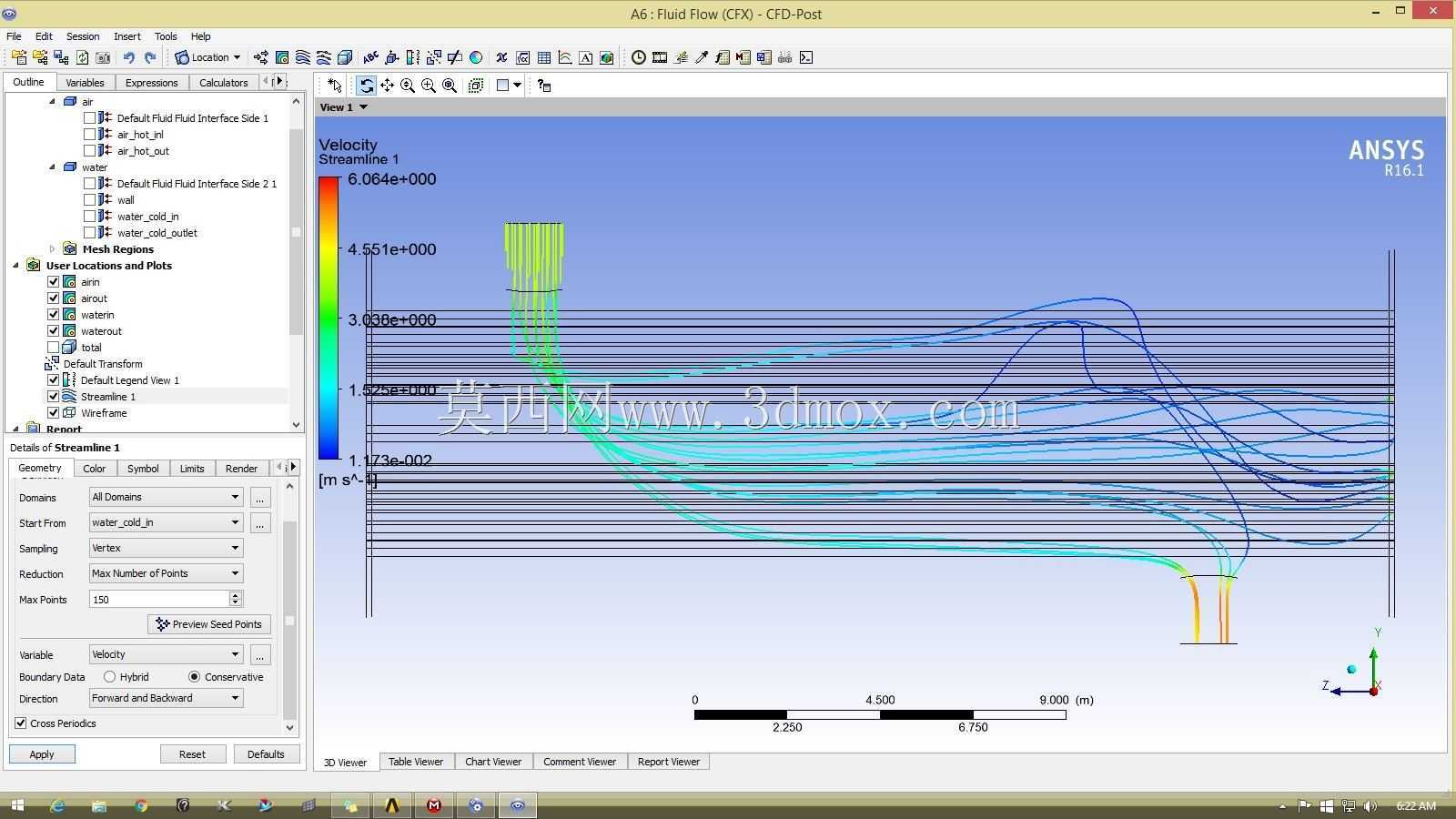

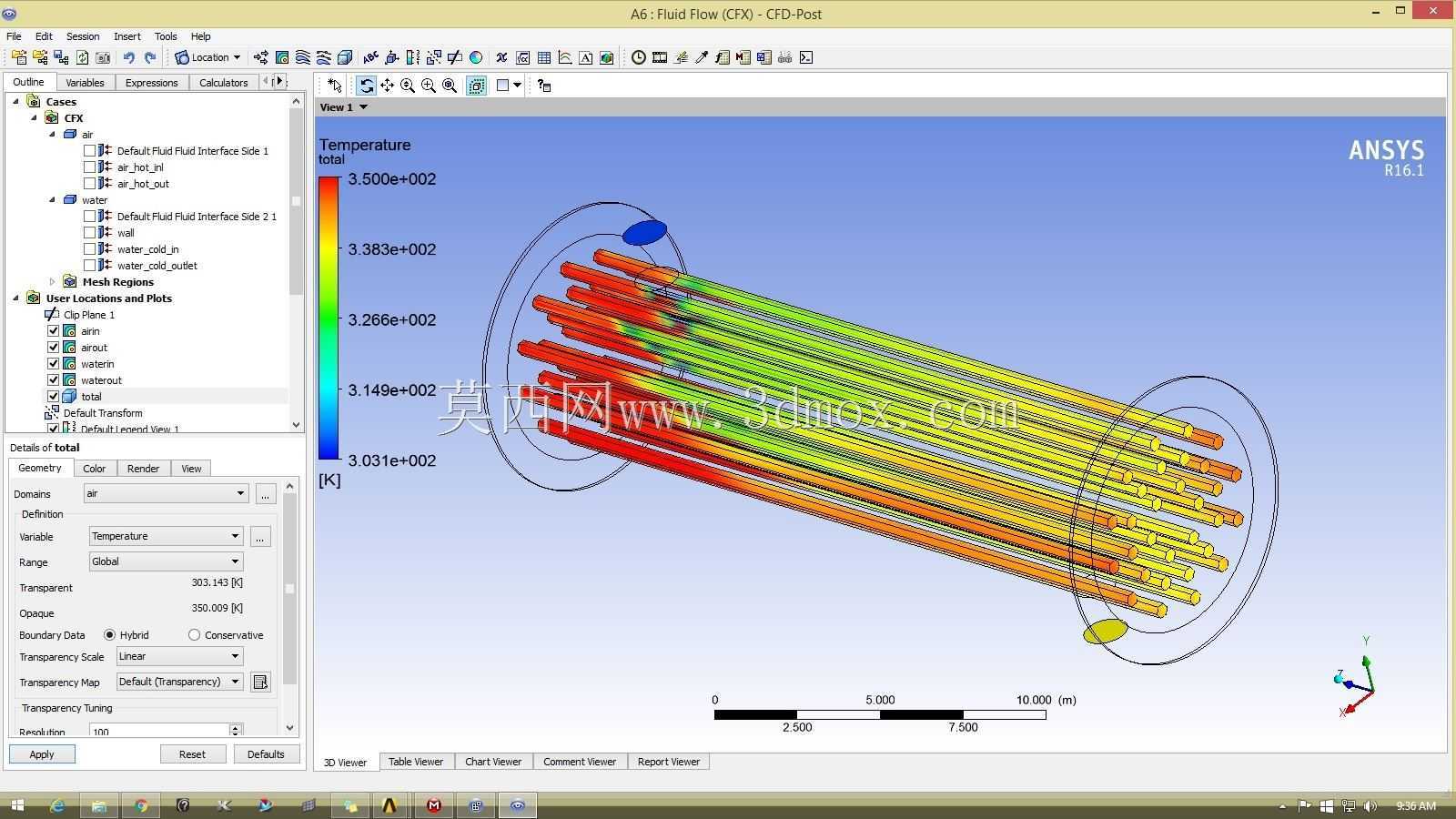

　　仿真时可直接设置管壁为耦合换热面，无需额外处理网格界面的热传递参数，降低前处理的工作量。模型中壳程的进出口位置设置在筒体侧下方与侧上方，匹配工业现场卧式换热器的接管安装习惯，冷流体从下侧进入壳程后，顺着折流板的导向横向冲刷管束，再从上侧出口流出，整个流道的走向完全贴合实际设备的流动路径，仿真得到的流阻数据可直接用于配套泵阀的选型参考。管程的热流体从一端管箱进入，通过换热管内部流道流向另一端管箱，过程中通过管壁与壳程的冷水完成热量传递，模型中管程的流道做了等比例还原，管内的流速分布、温度沿程变化趋势都能通过仿真结果直观呈现，可用于判断不同入口流速下的管程出口温度是否满足工艺要求。从安装边界来看，模型中筒体的外径、管束的长度、

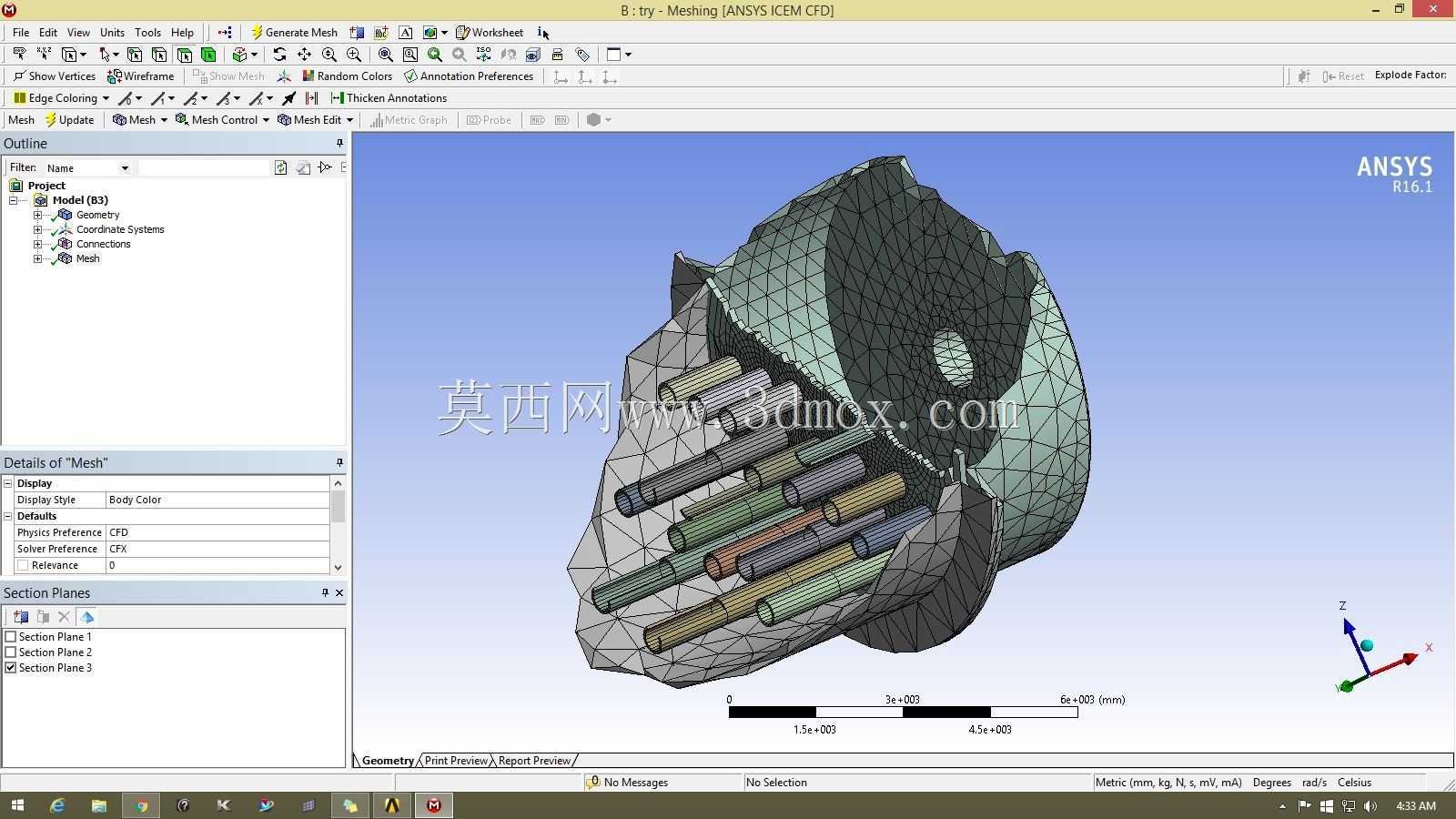

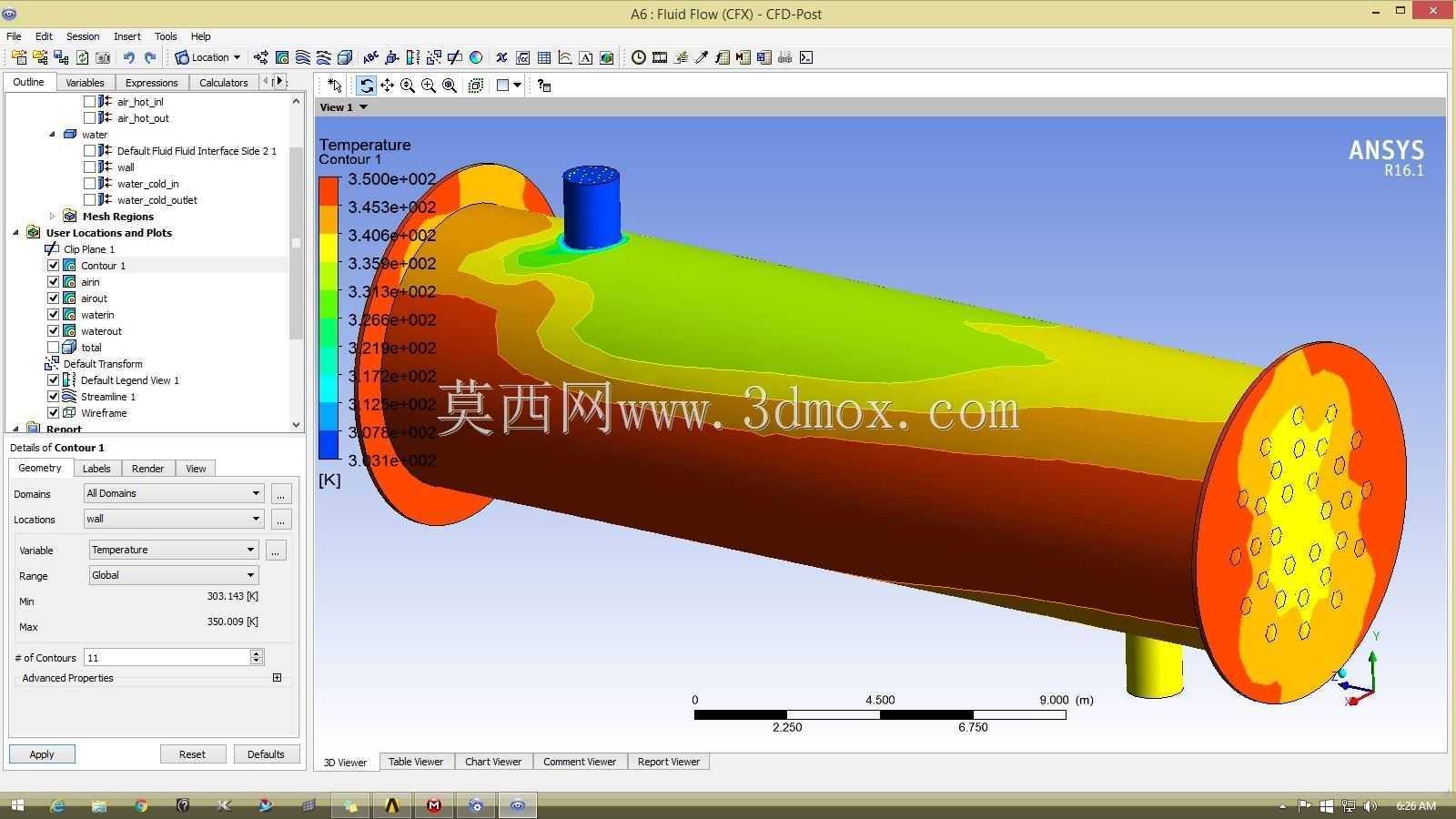

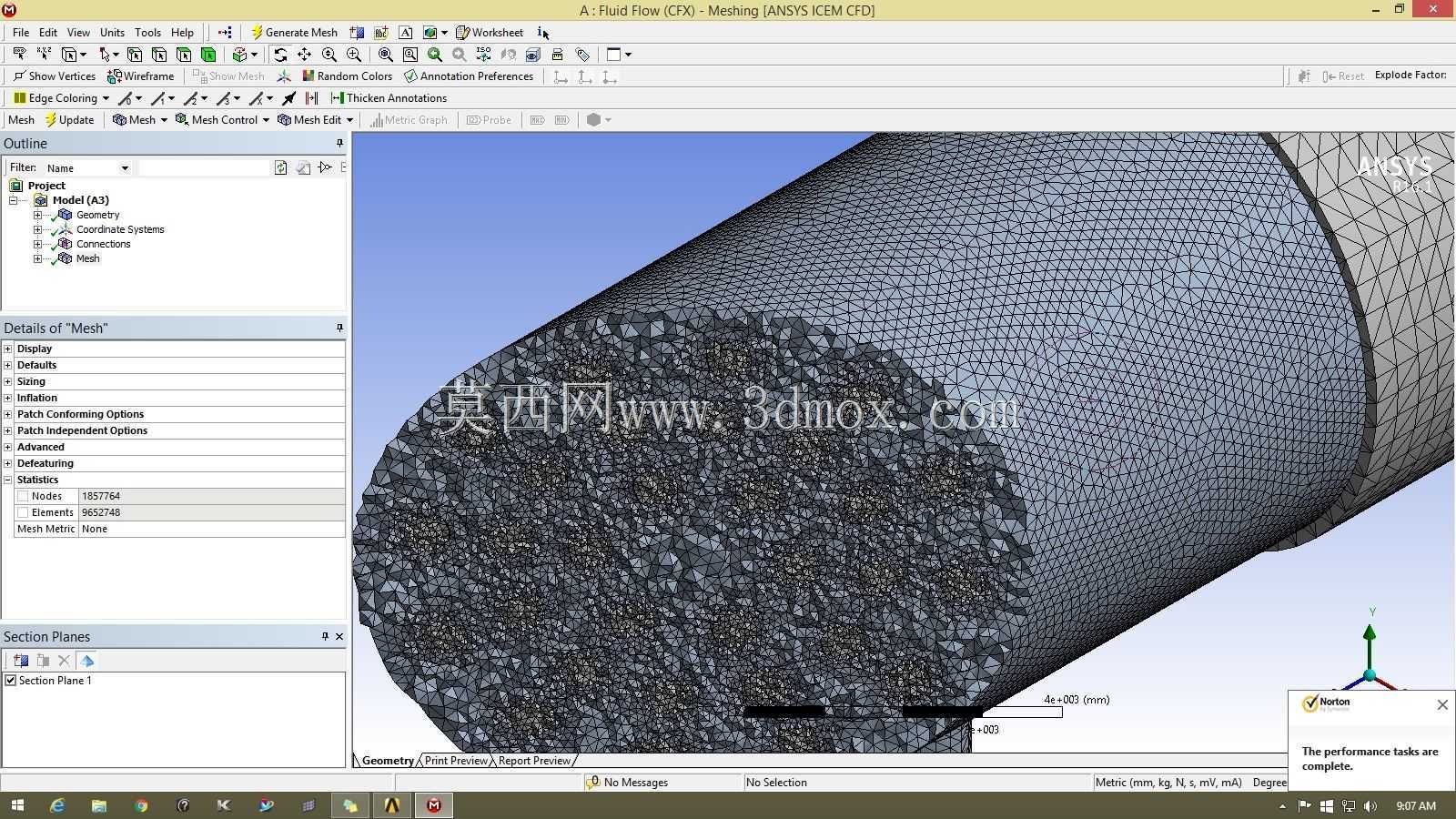

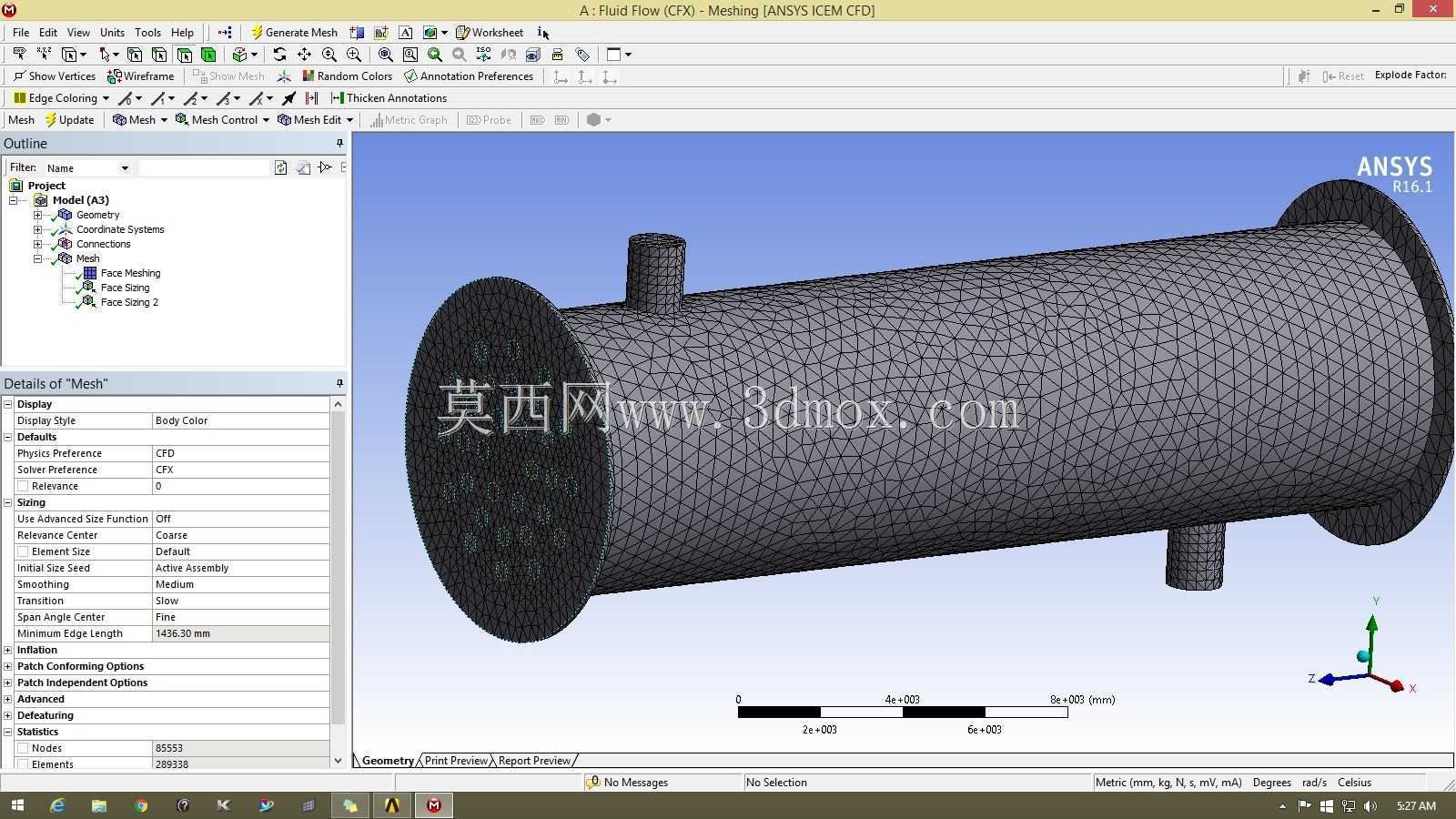

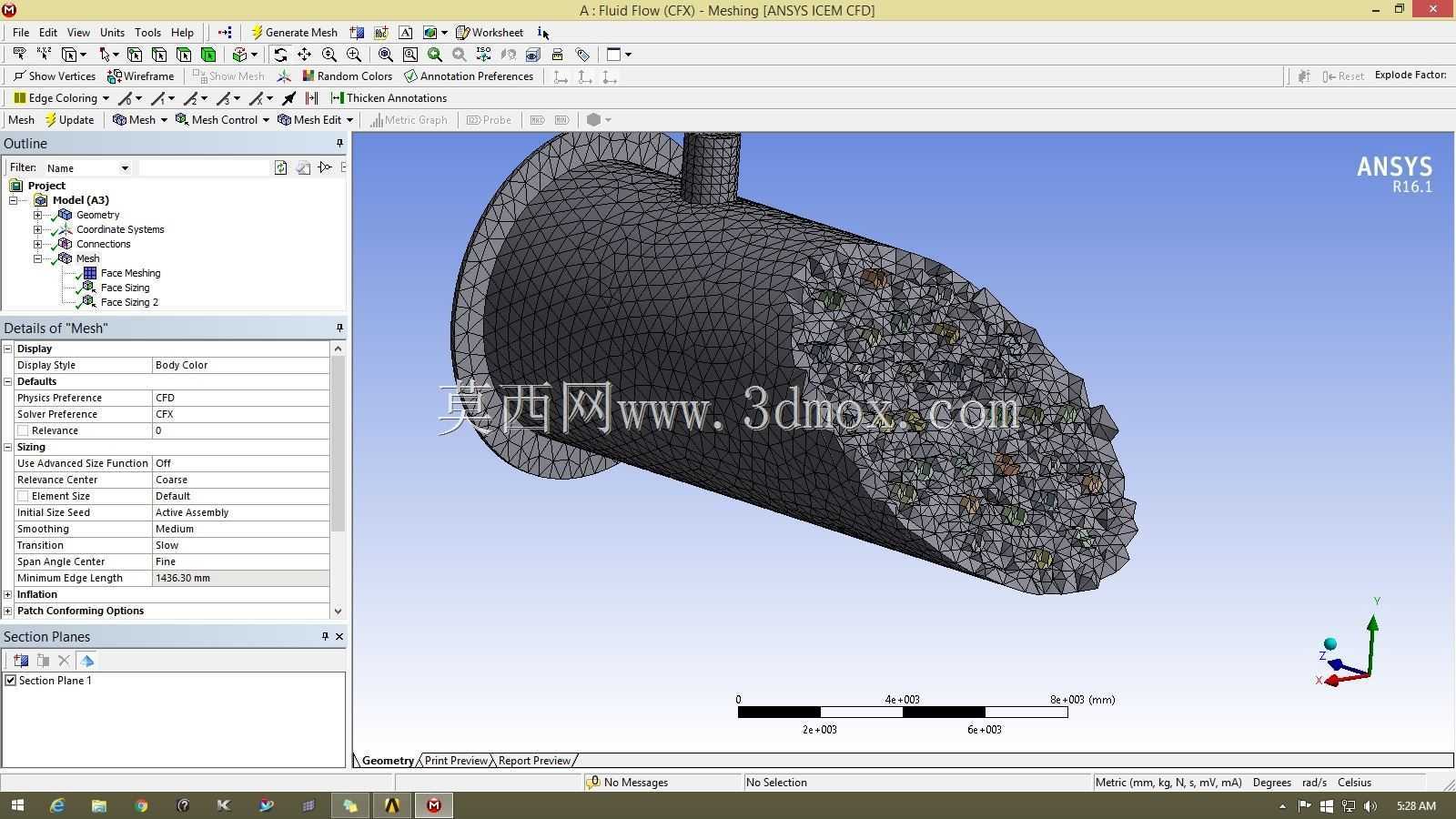

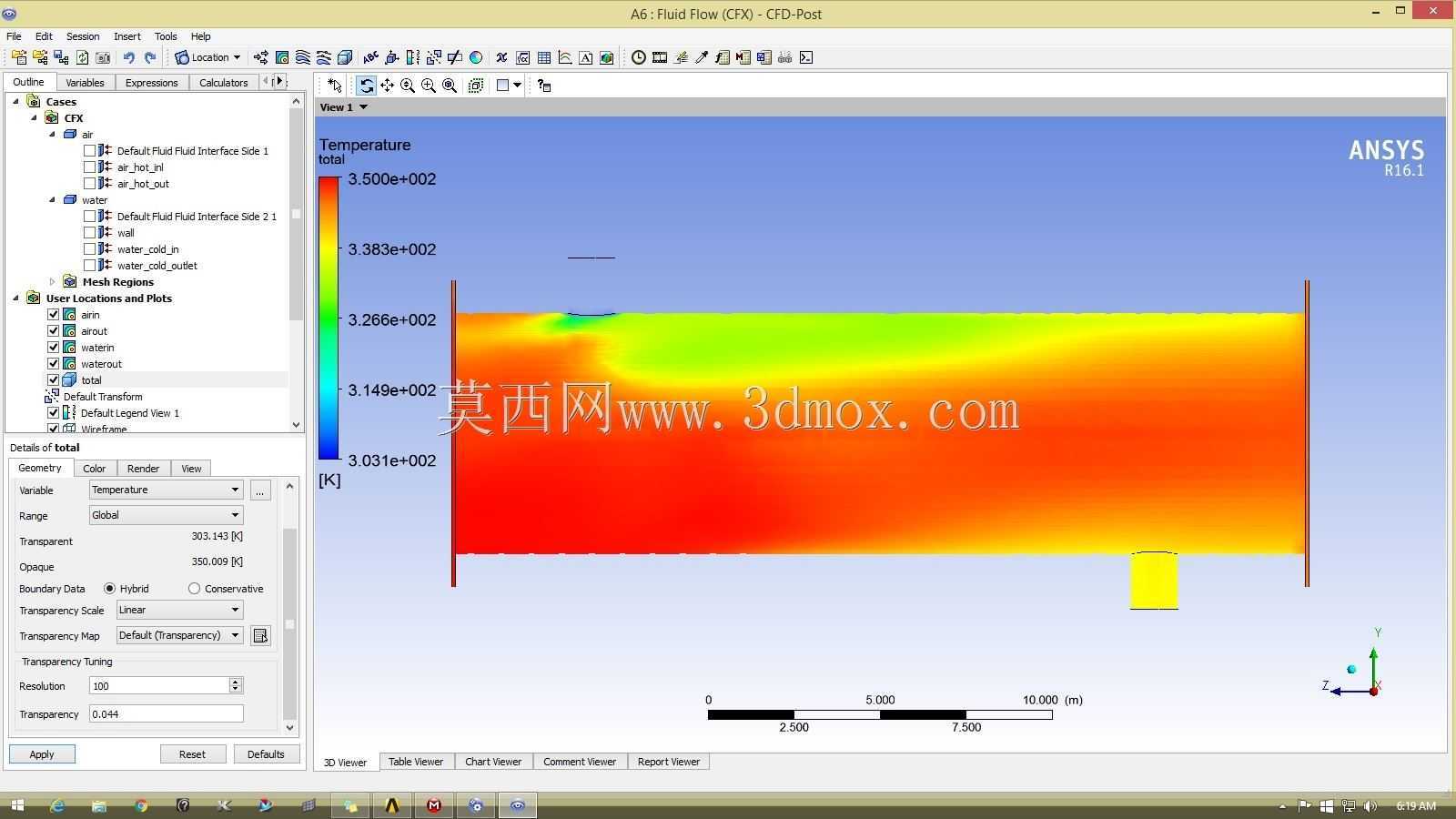

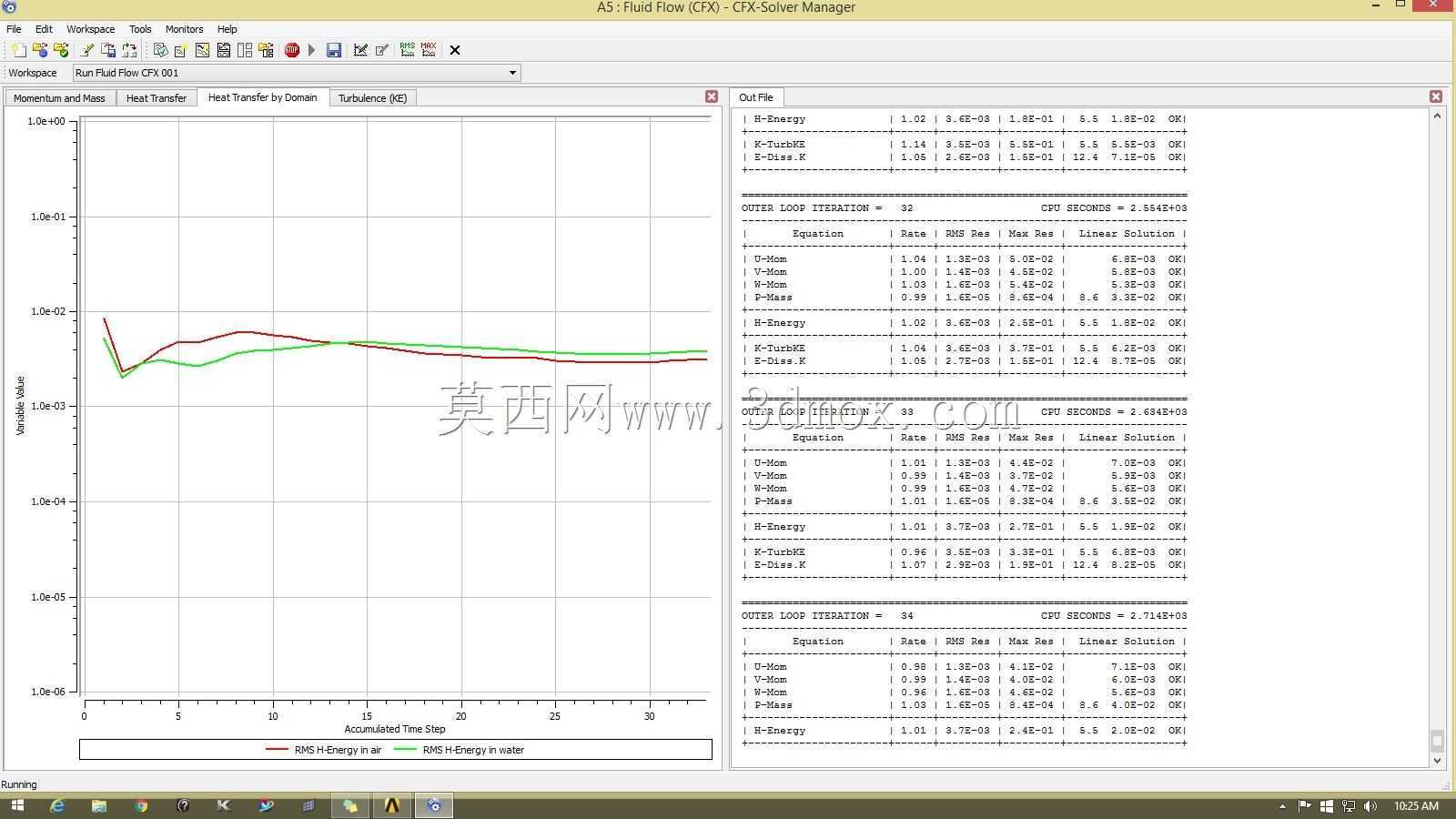

　　接管的伸出长度都参考常规小型卧式换热器的尺寸比例设置，整体安装时的支座支撑位置、接管与外部管线的对接空间都预留了足够余量，不会出现与周边管线、结构件干涉的问题。在仿真参数设置层面，模型预设了热空气入口温度350K、冷水入口温度303K的工况边界，通过计算可得到热空气出口温度降低47-50K的换热效果，这一结果可直接用于验证该结构在既定工况下的换热能力是否达标，若需要适配其他工况，仅需调整入口介质的物性参数、流速与温度边界即可快速得到对应结果。模型中还保留了温度色标、尺寸标尺等辅助标识，方便查看不同位置的温度数值与结构尺寸比例，对于刚接触换热设备仿真的设计人员来说，可直接参考该模型的边界设置方式、网格划分思路，

　　快速掌握管壳式换热器的CFD仿真流程，避免在流道抽取、边界命名、耦合面设置等环节出现低级错误。不同于纯结构三维模型，该仿真模型重点关注热交换过程的物理场分布，能帮助设计人员直观看到管束不同位置的换热强度差异，比如靠近壳程入口的管束区域换热温差大、热流密度高，长期运行时容易出现结垢、热应力集中的问题，在后续结构优化时可针对性调整该区域的流速或布管密度，提升设备整体的运行稳定性与使用寿命。
