多关节机械臂式自动焊接作业装置

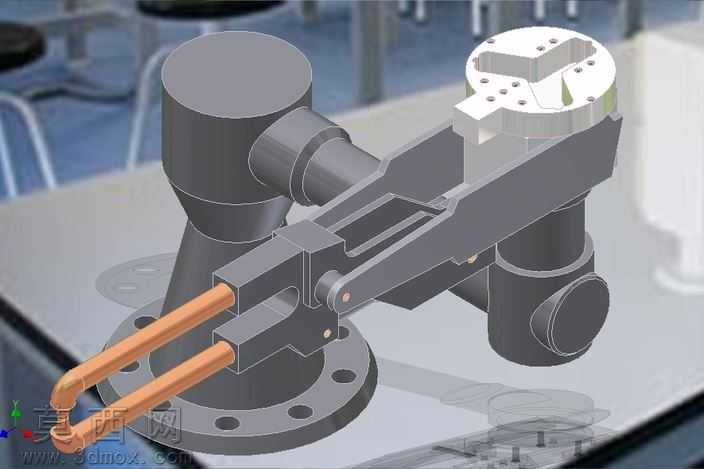

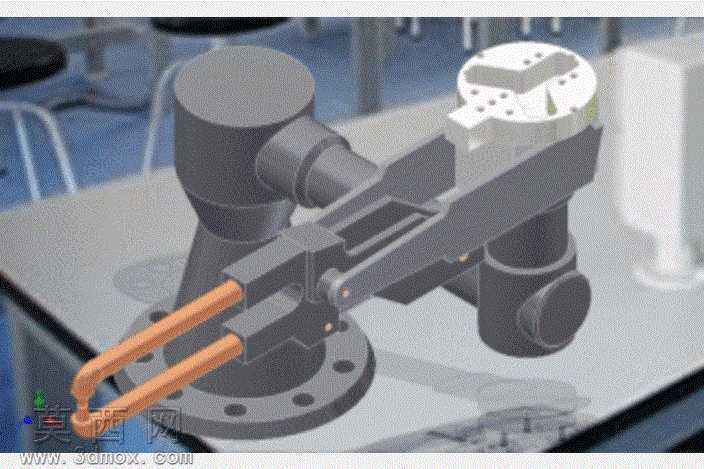

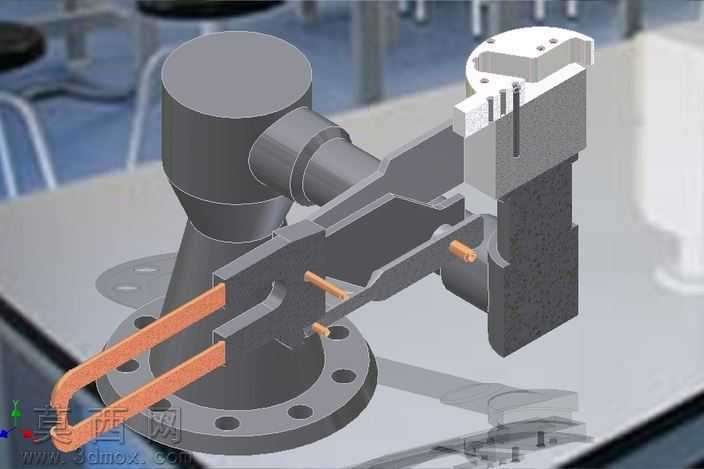

本作品为多关节臂式焊接作业装置的三维建模成果，建模过程严格参照工业焊接机械臂的实际设计图纸完成，整体结构还原度高，可直接用于焊接工位布局仿真、机械结构教学、焊装产线方案演示等场景。建模阶段首先梳理焊接臂的层级运动关系，从底部安装法兰基座开始搭建，基座采用带圆周均布安装孔的圆盘式结构，保障设备安装时的定位精度与结构稳定性，基座上方依次衔接腰转关节、大臂摆动关节、小臂回转关节、末端焊钳姿态调整关节，每一处关节的铰接结构、限位凸台、连接端面都按照实际装配关系完成建模，各运动部件之间预留了合理的装配间隙，还原真实设备的运动自由度逻辑。材质与渲染阶段针对不同部件的工业属性做了区分处理：基座与关节壳体采用哑光深灰铸铁材质，还原工业铸造件的磨砂质感，表面添加细微的颗粒纹理与使用磨损痕迹，避免塑料感；末端的焊钳电极臂采用紫铜材质，调整金属反射参数突出铜材的暖调金属光泽，电极端部做了细微的圆弧处理，匹配焊接电极的实际加工形态；关节处的连接销轴、紧固螺丝采用亮面镀锌钢材材质，通过高光反射突出机加工零件的精密感。结构设计上重点还原了焊钳的开合传动结构，两根铜质电极臂平行布置，通过铰接点与小臂末端的驱动结构连接，可实现焊接作业时的电极开合动作，臂身内部预留了走线槽位，可容纳焊接电缆、控制信号线的布设空间，整体臂展长度、关节转动范围都参照通用焊接臂的作业半径设置，可覆盖常规尺寸工件的焊接作业范围。建模过程中对所有零件做了参数化约束，后续可根据实际工位需求调整臂长、关节角度、焊钳尺寸等参数，适配不同的焊装场景需求，整体模型装配关系完整，无缺失零件、无干涉结构，可直接导入各类工业仿真软件做运动模拟、干涉检查等后续工作。
