便携蘸酱零食配套塑料托座结构设计

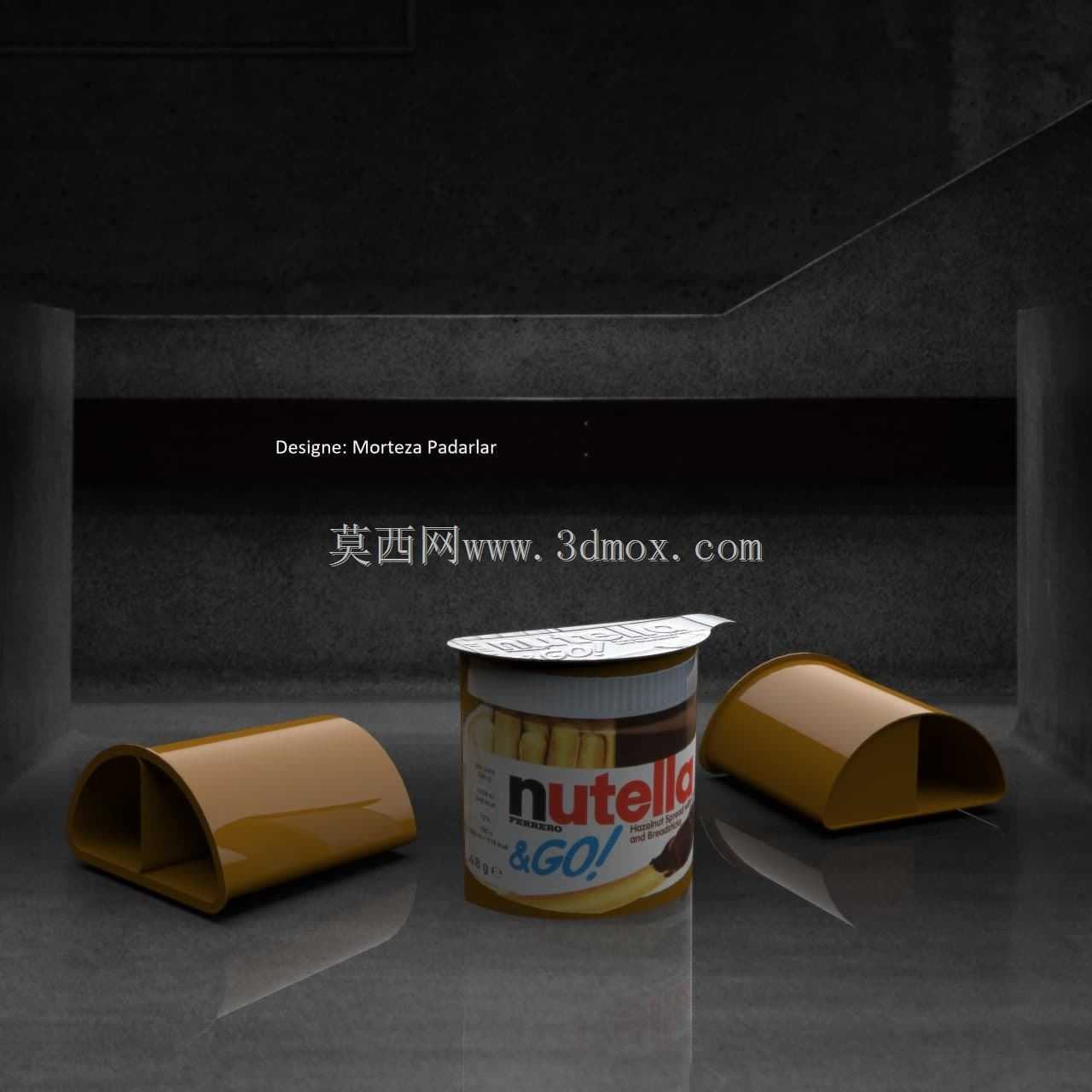

　　这款配套蘸酱零食容器的塑料托座，主要面向便携即食休闲食品的场景使用，适配单杯装蘸酱饼干棒类产品的外出携带、桌面摆放需求，解决手持蘸酱时容易蹭脏手、酱体洒落的实际使用痛点。从结构设计层面来看，托座采用半圆弧敞口的截面造型，整体为长条形中空壳体，内部设置有纵向的分隔筋，将内腔划分为两个独立的容置空间，可分别放置不同长度的饼干棒，避免棒体在托座内晃动碰撞导致断裂。托座的外弧面做了0.8mm的圆角过渡处理，既避免注塑成型时出现应力集中导致的翘曲变形，也能提升手持接触时的触感，不会出现锐边割手的问题。在安装与适配边界上，托座的内弧曲率与配套蘸酱杯的外杯壁曲率完全匹配，使用时可直接将托座贴合卡放在杯身侧面，不需要额外的卡扣结构，

　　依靠弧面的贴合摩擦力即可实现稳定固定，不会在取用饼干棒时出现托座滑落的情况。托座的整体长度控制在120mm，宽度45mm，高度30mm，壁厚均匀设置为1.8mm，符合注塑成型的壁厚设计规范，能够避免成型过程中出现缩痕、缺胶等缺陷，同时将单件重量控制在8g以内，有效控制生产物料成本。从实际使用功能来看，托座除了可以临时放置未食用的饼干棒，还能在蘸取酱料时作为手部的支撑结构，使用者手持托座即可完成蘸酱动作，不需要直接接触酱杯外壁，避免低温冷藏的酱杯表面凝露打湿手部，也能防止酱体沾到杯壁后蹭脏衣物或桌面。设计过程中针对托座的放置稳定性做了多次结构优化，底部设置有两个平行的平直支撑边，支撑边宽度为3mm，当托座单独放置在平整桌面时，

　　支撑边与桌面形成面接触，配合中空结构的低重心设计，即使受到轻微的外力碰撞也不会出现侧翻，内部放置的饼干棒不会洒落。托座的开口端做了15度的外翻边处理，一方面能够提升开口处的结构强度，避免长期使用后开口出现开裂变形，另一方面也方便使用者拿取内部的饼干棒，手指不会被开口边缘卡滞。针对食品接触场景的使用要求，托座的所有内表面都做了高光抛光处理，没有卫生死角，清洗时能够快速冲净残留的饼干碎屑，不会出现污物堆积的问题，外表面可根据品牌需求做晒纹或亮面处理，适配不同的包装视觉风格。在与配套容器的适配性上，托座的弧面贴合区域做了0.2mm的间隙预留，考虑到注塑杯身的尺寸公差，即使杯身存在±0.3mm的尺寸偏差，托座也能顺利贴合固定，

　　不会出现过紧卡装困难或者过松容易滑落的问题。托座的中空结构除了容置饼干棒，还可以在运输过程中作为缓冲结构，叠放在酱杯与外包装盒之间，吸收运输过程中的颠簸冲击力，减少饼干棒在运输过程中的断裂率，相比传统的全纸托包装，塑料托座的抗冲击性能更优，能够降低物流环节的货损率。从生产工艺适配角度，托座的分型面设置在底部支撑边的位置，分型面平整无错位，不会在外观面产生明显的合模线，浇口采用侧浇口进胶，浇口位置设置在托座端部的隐蔽位置，去除浇口后不会在外观面留下明显痕迹，不需要额外的后处理工序，能够提升批量生产的效率。
