大容量聚酯饮品包装瓶三维结构设计

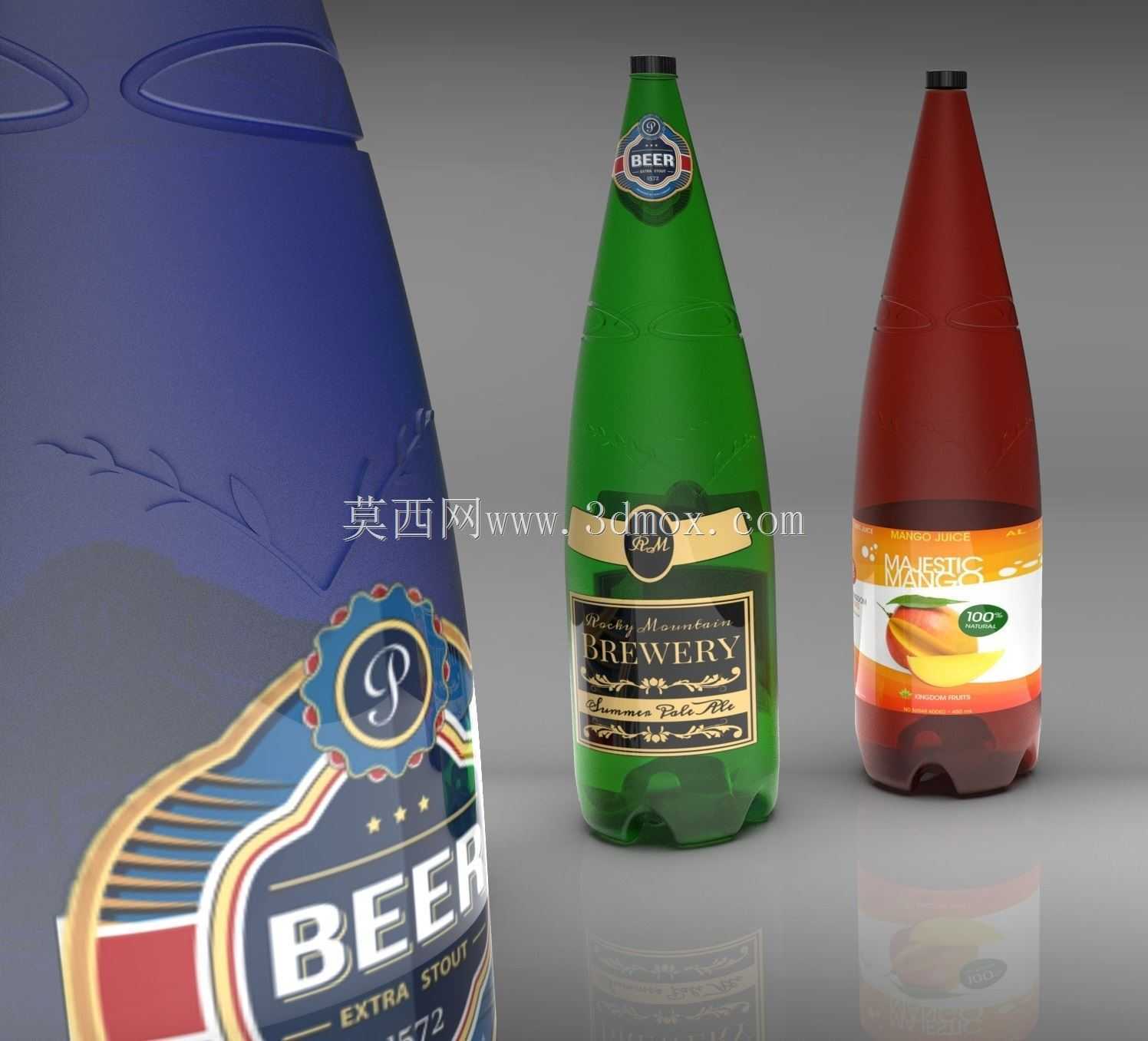

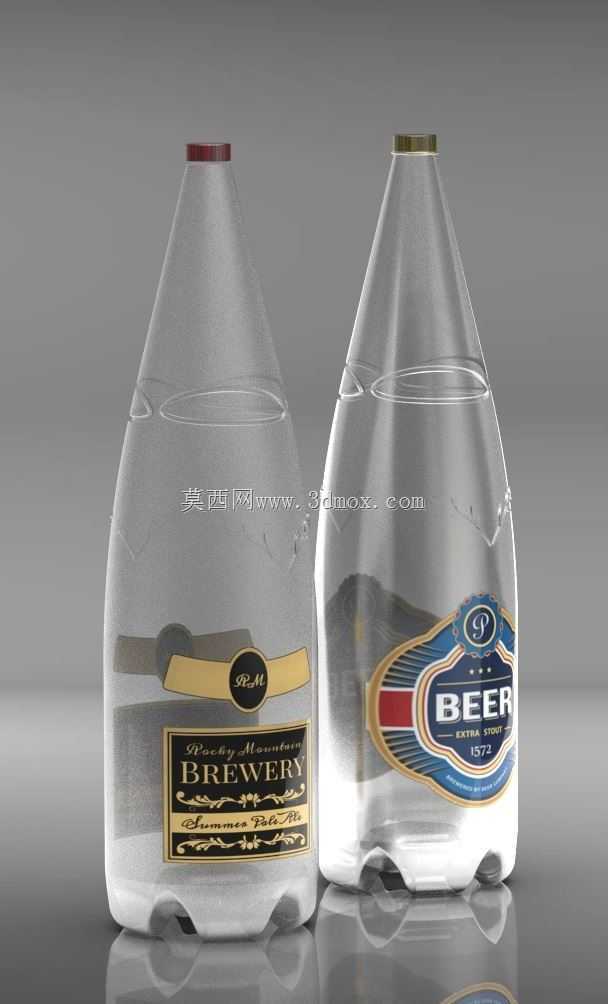

　　这类大容量聚酯包装瓶，目前在快消饮品领域的应用覆盖度很高，尤其是家庭装鲜啤、大容量饮用水、量贩装果酒类产品，基本都采用这类PET聚酯吹塑成型的容器结构，相比传统玻璃瓶，它的抗跌落性能更好，运输环节的破损率能降低七成以上，同时自重仅为同容量玻璃瓶的1/8，能大幅降低干线物流的载重成本。从实际使用场景来看，这类瓶型的设计需要兼顾灌装线适配、终端堆码稳定性、消费者握持便利性三个核心维度，建模过程中首先要确定的是瓶口密封边界，图中两款瓶型分别适配皇冠压盖和螺纹旋盖两种密封形式，瓶口的配合尺寸公差需要控制在±0.15mm以内，才能保证和灌装线的旋盖头、压盖头完全匹配，避免出现封盖不严漏液的问题。瓶身的曲面过渡不是单纯做外观造型，

　　中段的微收腰结构是经过人机工程校核的，成年人单手握持时的掌宽贴合度刚好，即使瓶身装满液体总重接近3kg，握持时也不会出现打滑脱手的情况；底部的花瓣式内凹支撑脚，是吹塑瓶的经典加强结构，一方面能提升瓶底的垂直承压能力，满瓶堆码五层时瓶底变形量不超过2mm，不会出现鼓底塌垛的问题，另一方面内凹结构可以让瓶身放置时的平面度更好，即使在略有倾斜的商超货架上也能稳定放置，不会出现滑坠。瓶肩位置的大圆弧过渡，是为了适配高速灌装线的风送导轨，避免瓶身输送过程中出现卡滞，同时圆弧过渡能减少吹塑成型时的料流应力集中，降低成型后瓶身出现应力开裂的概率。两款瓶型的标签粘贴区域都做了微平面处理，不是完全的弧面，贴标时标签的褶皱率能控制在0.2%以下，

　　不管是套标还是不干胶贴标都能保证标签平整，不会出现翘边问题。建模时的壁厚设计遵循从上到下逐渐增厚的原则，瓶口位置壁厚2.2mm保证密封强度，瓶身中段壁厚0.35mm兼顾透明度和材料成本，瓶底位置壁厚1.2mm保证支撑强度，整体材料利用率比等壁厚设计提升22%，符合包装轻量化的行业趋势。透明聚酯材质的渲染表现，需要准确还原PET材料的透光率和折射参数，才能模拟出真实灌装后液体在瓶内的视觉效果，这对后续做产品包装打样、终端陈列效果验证有很高的参考价值，结构设计阶段就把成型工艺、灌装适配、使用体验、运输堆码的所有边界条件都考虑进去，能大幅减少后续开模试错的成本，缩短新品包装的上市周期。这类瓶型的安装边界主要是和灌装设备的配合尺寸，包括瓶口外径、瓶身总高、瓶身最大外径、支撑脚定位直径，这些尺寸都需要和现有20L以下大容量饮品灌装线的工装完全兼容，不需要额外调整设备参数就能直接投产，这也是这类通用化瓶型能被广泛应用的核心原因。
