12兆瓦燃气发电站厂区整体布局结构

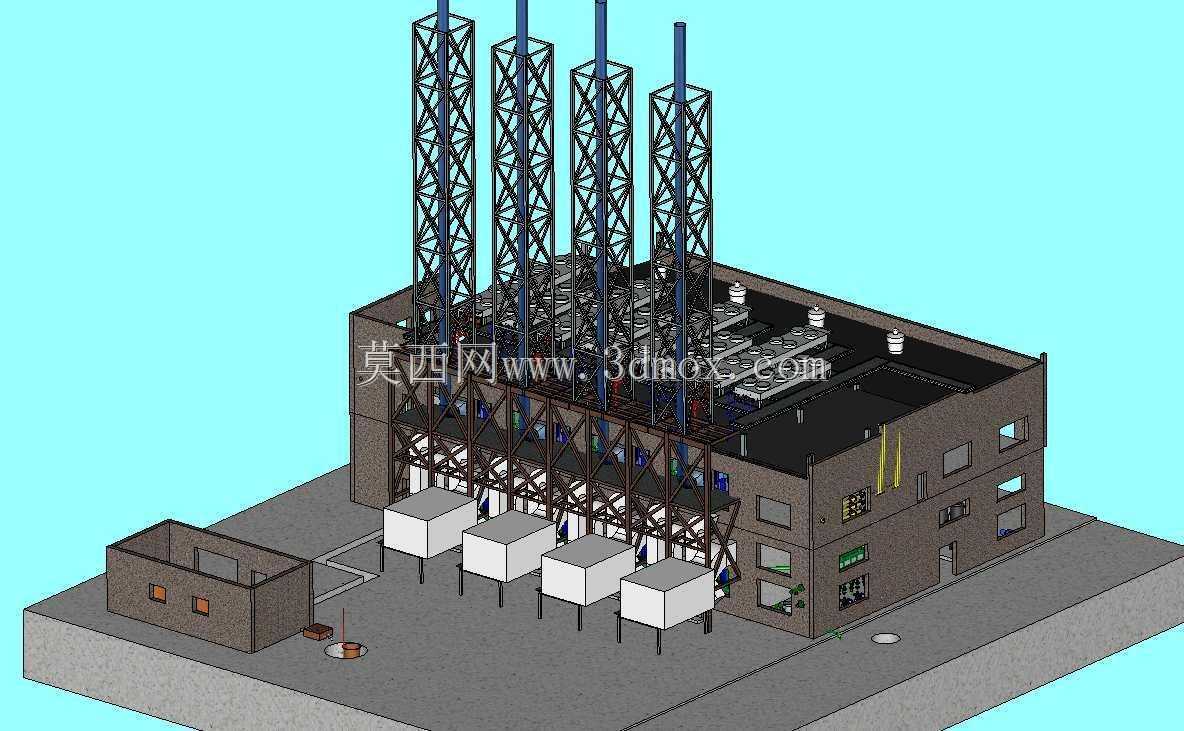

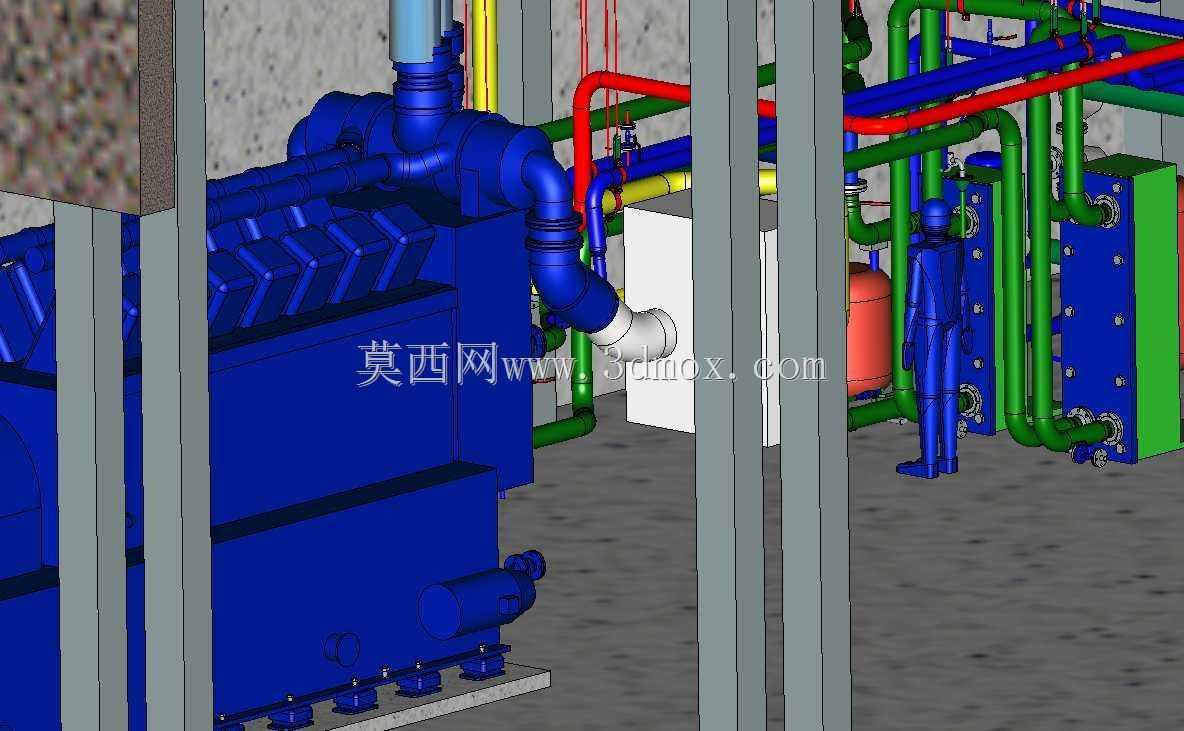

　　这套12兆瓦燃气发电站的三维结构，完整还原了中小型分布式燃气发电站点的全厂区布置逻辑，在工业园区自备电站、偏远区域独立供电站点、油气田伴生气回收发电项目中，这类布局的应用占比极高，核心是在有限占地内整合燃气进气处理、发电主机、排烟散热、配电输出、附属办公运维全流程功能，避免各功能区干涉同时压缩管线铺设长度，降低站点建设的土建与管线成本。从实际运行逻辑来看，站点核心发电区设置在主厂房内部，四组燃气发电机组沿厂房纵向排布，对应外侧四根高耸的格构式排烟塔，排烟塔采用桁架结构设计，一方面是抵消高温烟气排放带来的结构振动，另一方面格构结构风阻更小，在沿海或多风区域能降低结构风载荷，减少塔架基础的混凝土浇筑量。主厂房采用多层框架结构，

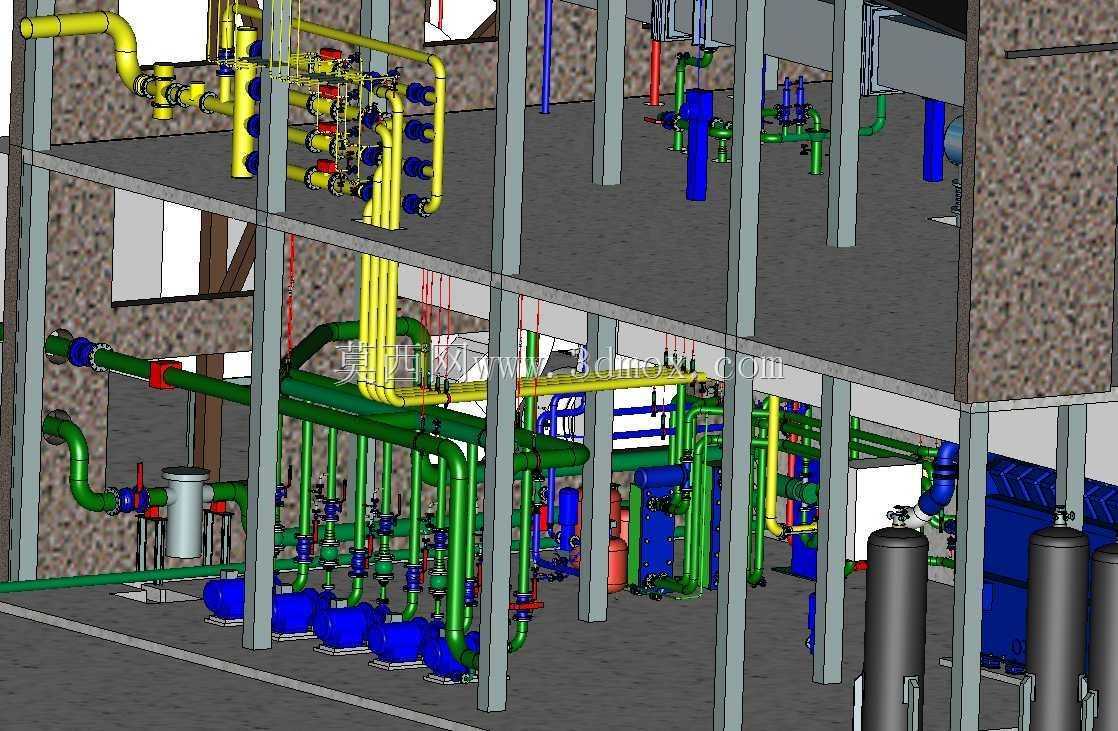

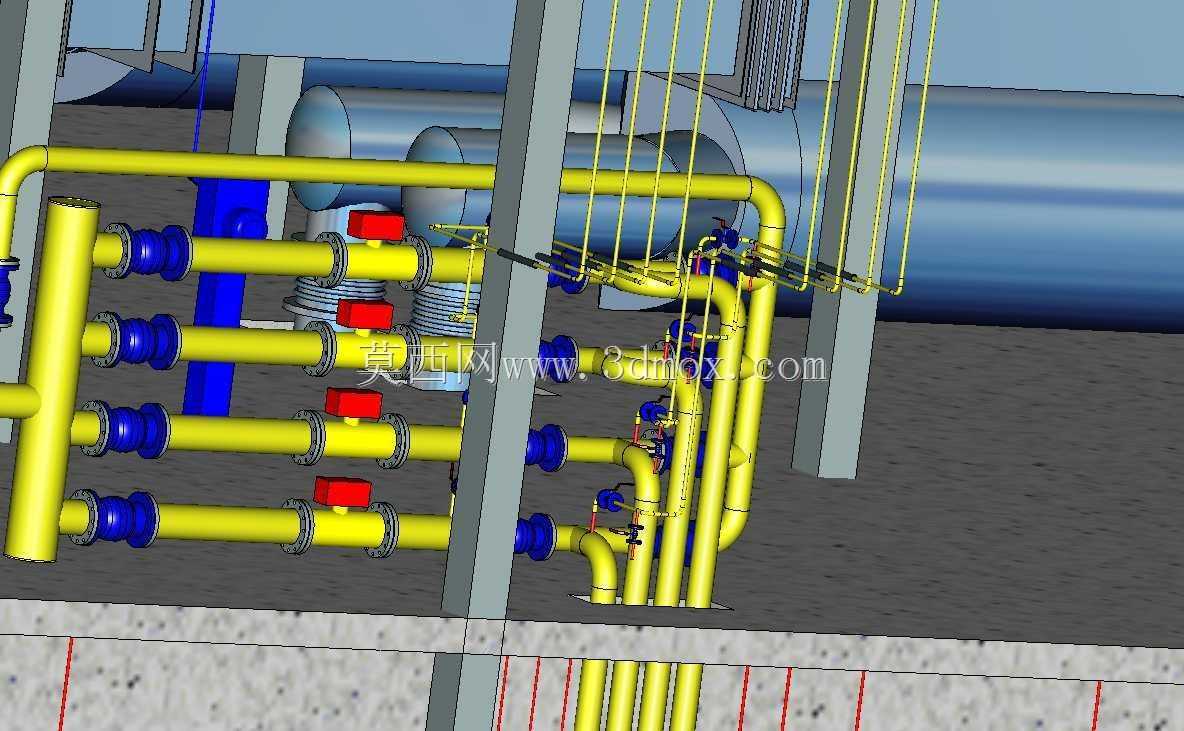

　　底层预留发电机组的检修吊装空间，侧面设置大面积采光窗兼顾日常巡检采光，二层布置燃气预处理模块、润滑油站、冷却系统管路，顶层布置烟气收集母管与排烟塔连接段，这种分层布置的思路，是把重量大、振动强的主机设备放在底层降低整体重心，把需要频繁巡检的管路阀组放在二层方便操作，把高温烟气通路放在顶层减少高温管路对下层设备的热辐射影响。厂房外侧排布的四个箱式模块，是燃气进气过滤与调压单元，采用落地支架架空布置，底部预留凝液排放的收集空间，避免雨季地面积水倒灌进调压阀组，模块与主厂房之间的管线走地下管廊，地面只保留巡检通道，日常运维人员可以沿硬化路面直接到达每个模块的操作面，不需要跨越管线。厂区角落设置的独立附属小屋，是站点的配电室与中控室，

　　和主厂房保持一定安全间距，避免主机运行的振动影响精密配电与控制设备的运行精度，小屋外墙设置两个观察窗，不用出门就能观察到主厂房外侧的设备运行状态。整个厂区的硬化地面做了坡度设计，向边缘的雨水收集口倾斜，避免厂区积水影响设备基础，主厂房入口处设置了巡检通道与小型工具堆放区，日常小修的工具与备件可以临时堆放，不需要长距离转运。从安装边界来看，主厂房的横向跨度适配四台发电机组的并排布置间距，每台机组之间预留1.2米的检修操作空间，排烟塔的高度满足烟气排放的扩散要求，塔架基础与主厂房基础做了分离设计，避免排烟塔的振动传递到厂房结构上，外侧的调压模块与主厂房的间距满足燃气设施的防火安全间距要求，整个厂区的围墙边界内，

　　除了核心生产区还预留了一处小型空地，可放置应急备件箱或临时停放检修车辆。设计过程中优先考虑了运维的便利性，所有需要操作的阀门、观察口都朝向巡检通道一侧，设备吊装口正对外侧的硬化路面，大型检修车辆可以直接停靠在吊装口位置，不需要额外开辟临时道路，排烟塔的直爬梯设置在背向巡检通道的一侧，避免无关人员攀爬同时不影响日常巡检路线。
