SNGE三联产34kW微型热电联产机组结构

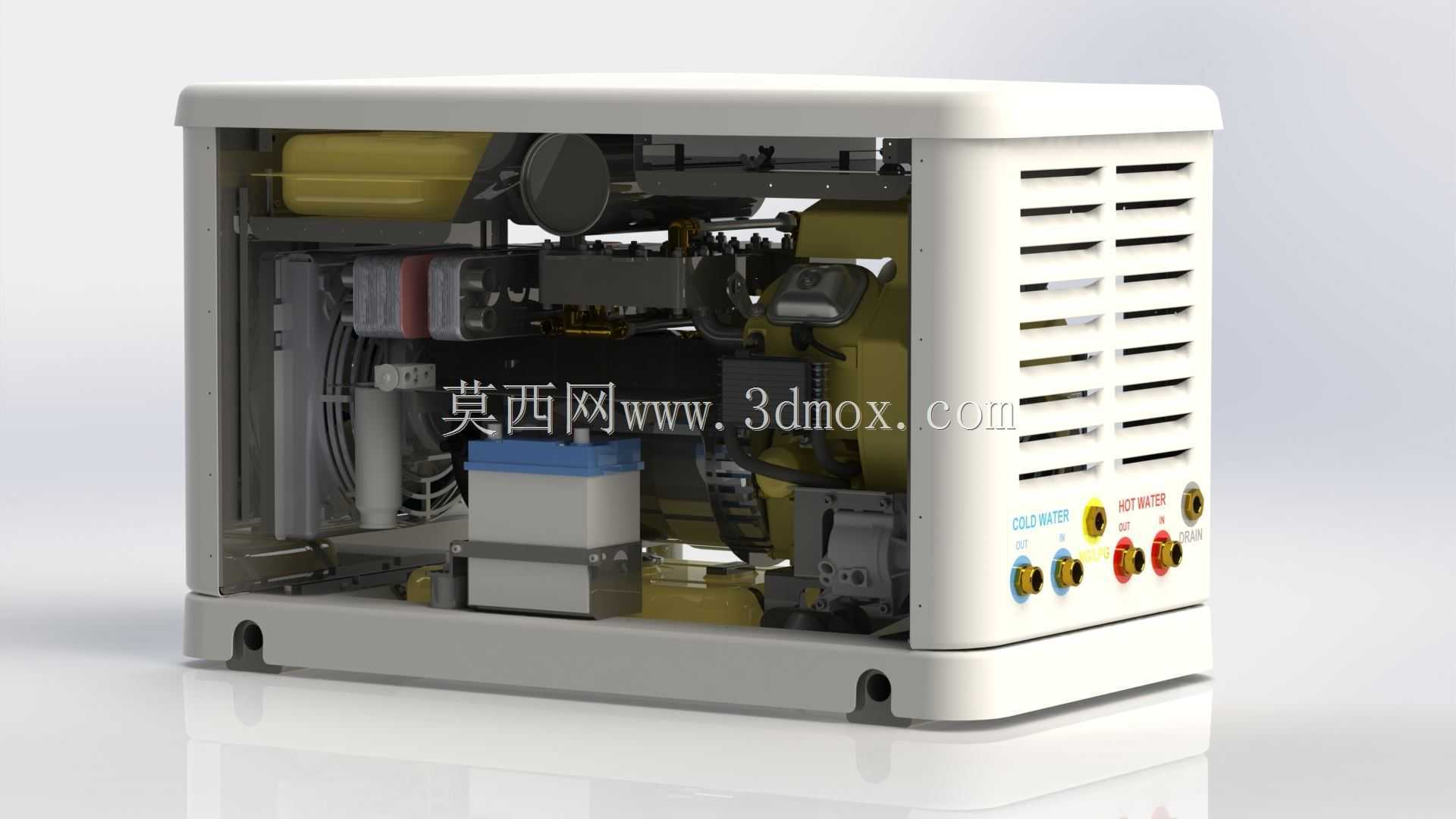

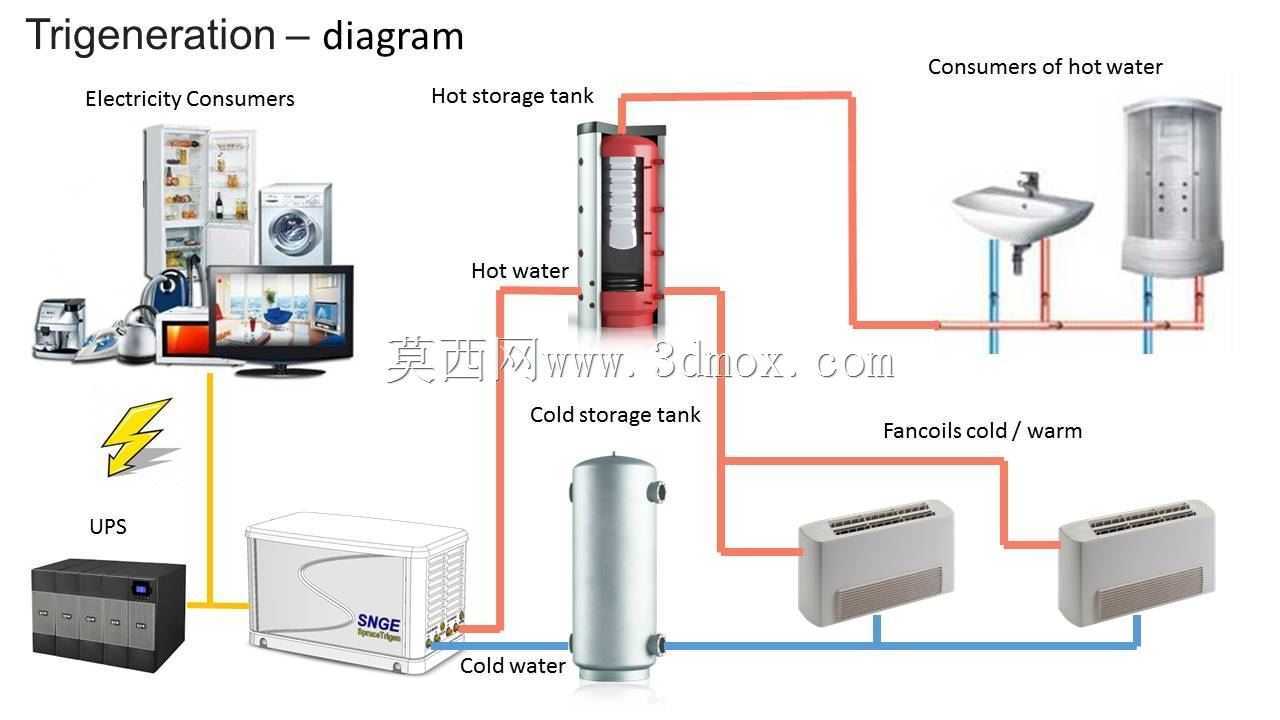

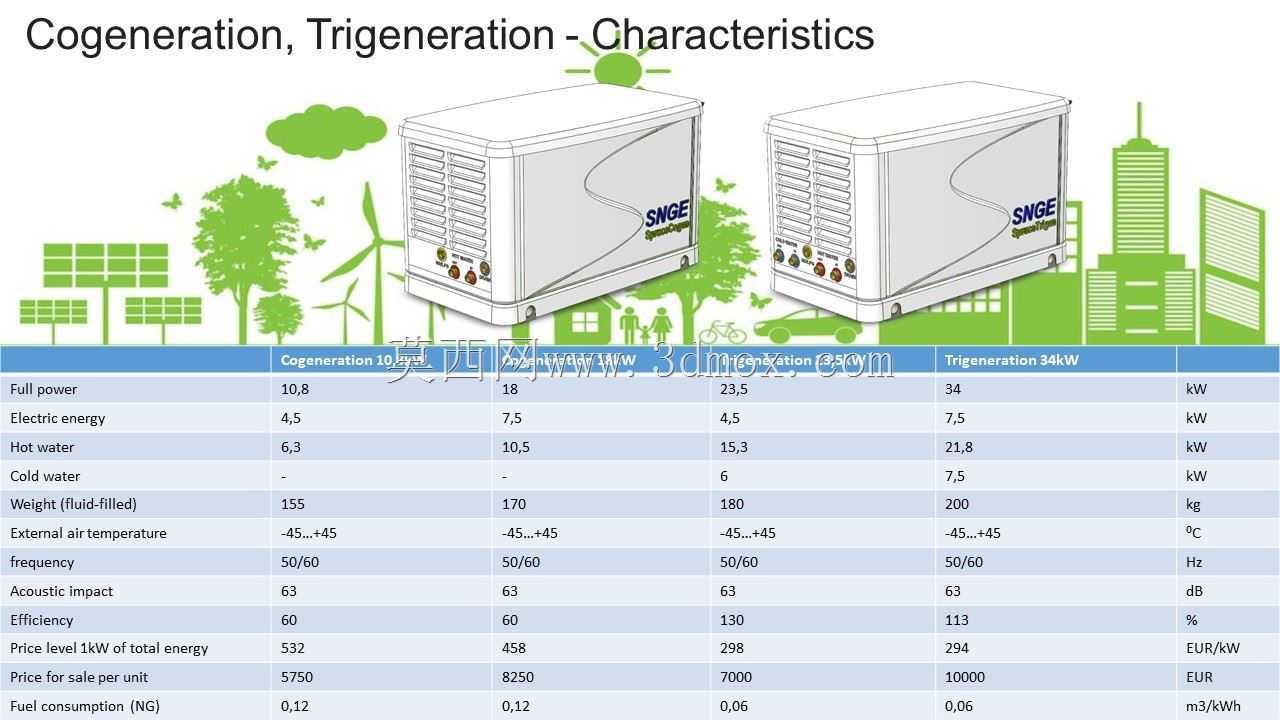

　　这套三联产动力单元的三维结构完整还原了小型分布式能源站点的核心集成逻辑，从实际落地场景来看，这类设备主要面向小型商业体、独栋民用建筑、离网作业站点、偏远区域配套设施的综合能源供给需求，可同时满足用户的电力输出、生活热水供应、空间制冷/采暖三类核心用能需求，相比传统单一发电的动力机组，能源综合利用效率可提升至原有水平的两倍以上，大幅降低分散式供能场景下的能源损耗与配套设备冗余。

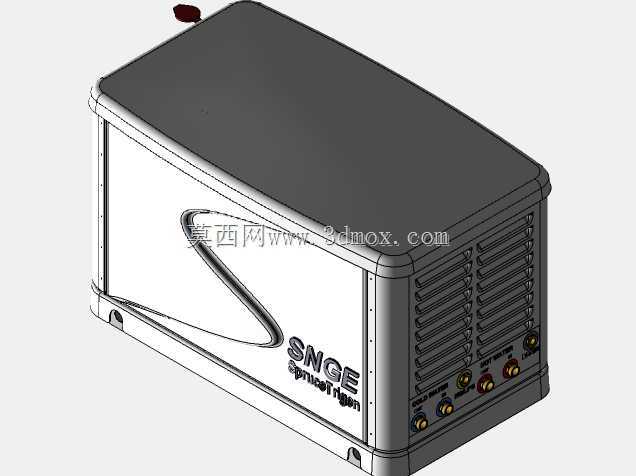

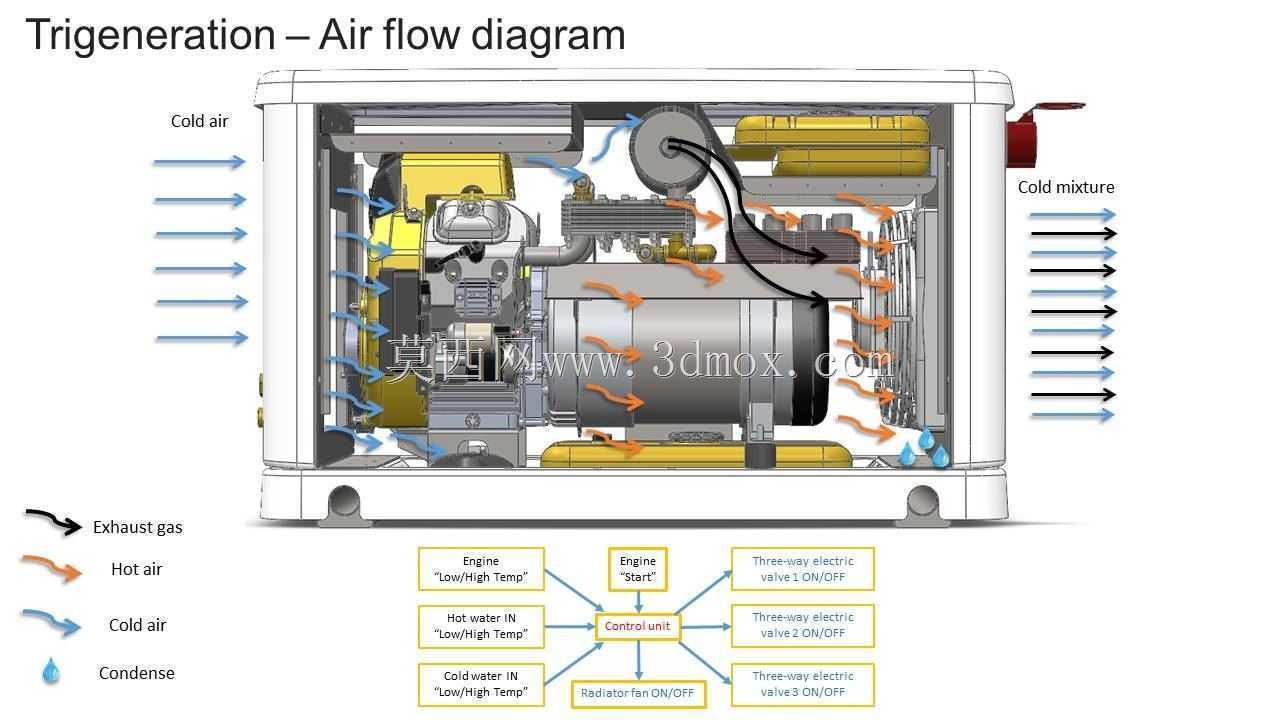

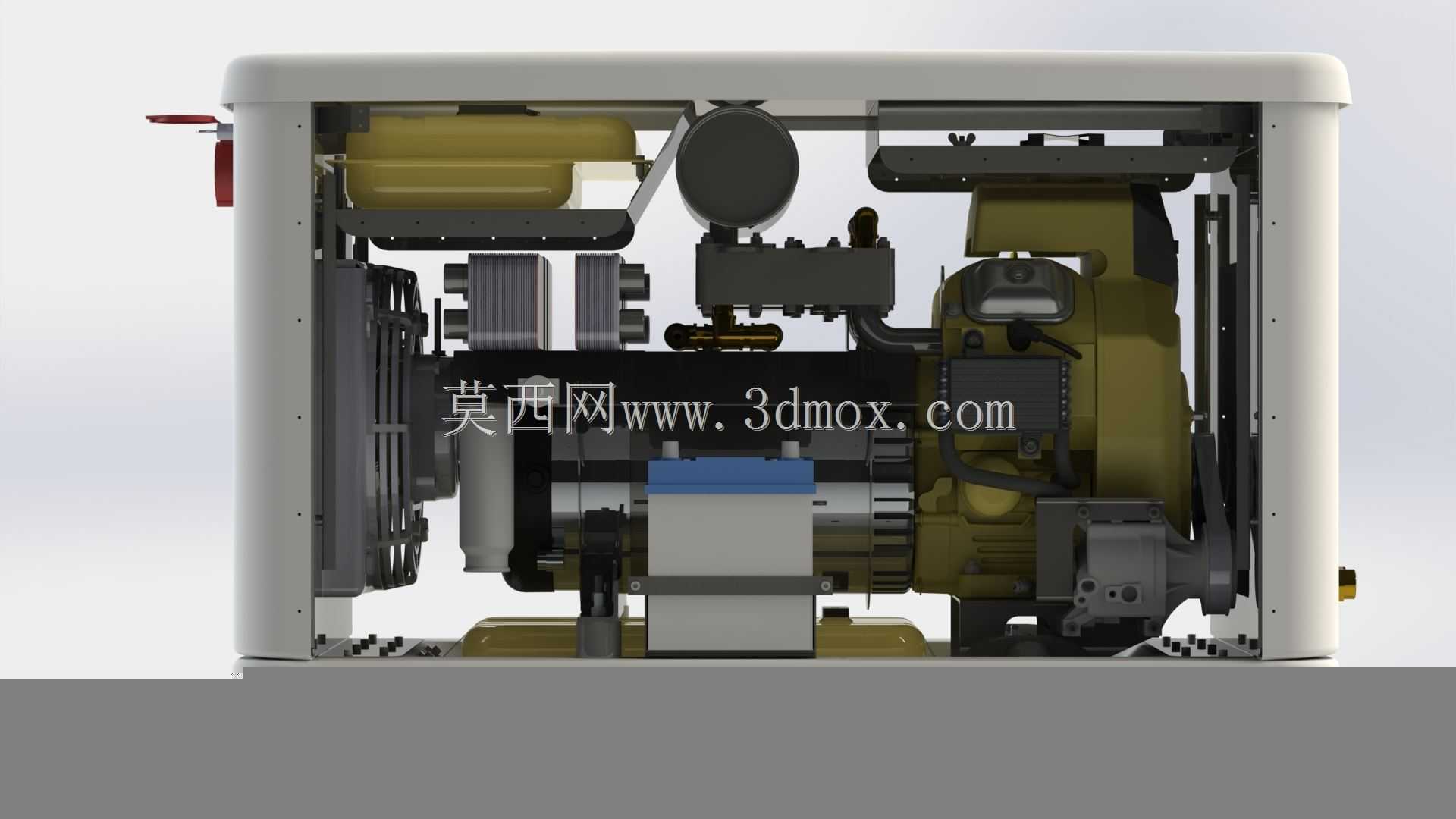

　　从结构设计思路来看，整套机组没有采用分散式组件拼接的常规方案，而是将动力发生单元、余热回收回路、散热冷却模块、电气控制组件、介质接驳端口全部集成在一体化封闭式壳体内，外部仅预留标准化的水、电、冷媒接驳接口，现场安装时无需进行复杂的内部管路布线作业，仅需完成外部管线对接即可投入运行，大幅降低现场安装的技术门槛与施工周期。壳体侧面开设的阵列式通风格栅，并非随意排布的装饰结构，每一组格栅的开孔位置、开孔率、导流角度都经过流场仿真校核，既可以满足内部动力单元运行时的自然进风需求，避免杂物、飞溅雨水直接进入设备内部，又能引导冷却气流按照预设路径流经高温散热区域，带走动力缸、换热回路表面的多余热量，减少额外强制散热风机的配置数量，降低设备自耗电占比。

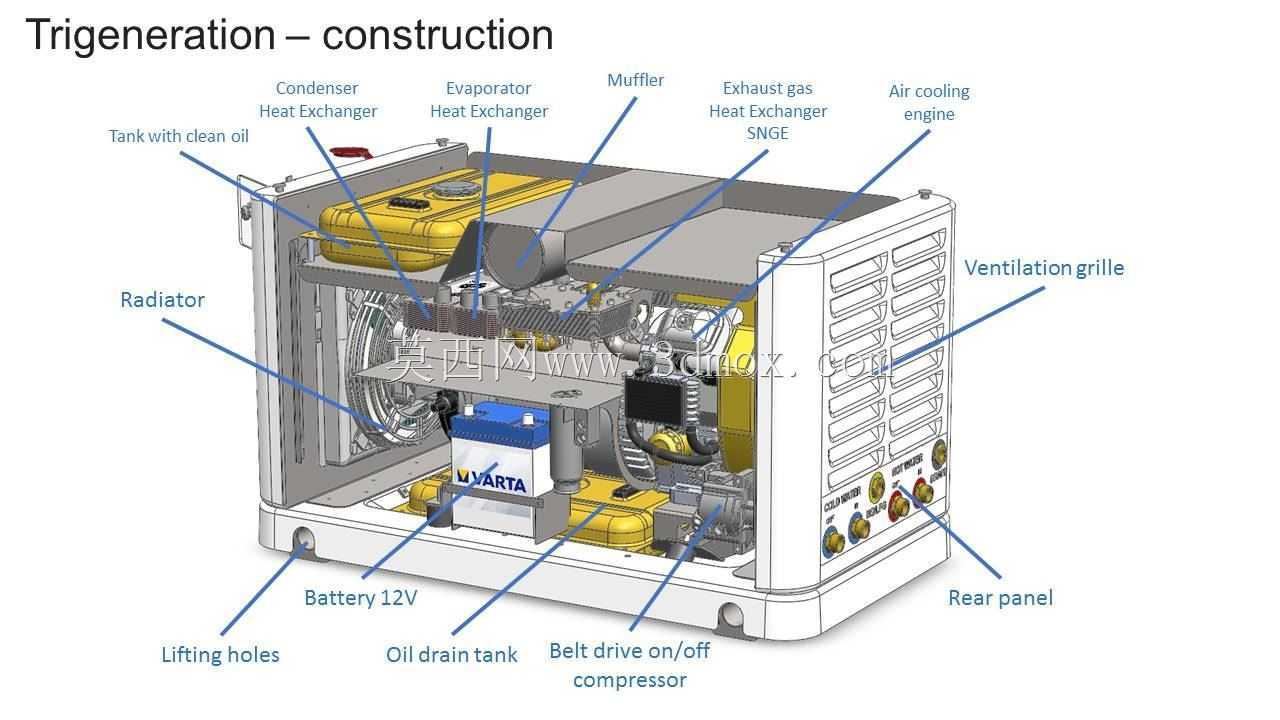

　　设备正面的多组不同色标接驳端口，分别对应冷水进水、热水出水、冷媒进出、电力输出的不同功能，色标标识与端口尺寸做了防呆设计，现场接线接管时不会出现错接问题，端口周边预留的操作空间足够容纳常规扳手的操作行程，后期维护更换密封件时无需拆解大面积壳体结构。内部结构排布上，动力发生单元布置在腔体中部核心位置，空气冷却回路、水冷换热回路、冷媒压缩回路围绕动力单元分层排布：最靠近动力缸高温区域的是水冷换热夹套，可第一时间回收缸体燃烧产生的余热用于制备生活热水；外侧排布的是风冷散热翅片组件，负责将无法回收利用的多余热量导出设备；冷媒循环模块布置在靠近壳体侧方的位置，利用回收的余热驱动吸收式制冷循环，实现夏季制冷工况的冷量输出，整套管路的弯折半径、固定点间距都符合流体管路设计规范，避免运行过程中因振动产生管路疲劳开裂问题。

　　从安装边界来看，整套设备的底座采用一体化冲压成型结构，底部预留的四个固定安装孔位匹配常规民用建筑的设备基础预埋件尺寸，设备整体占地空间不足两立方米，无需单独设置大型设备机房，可直接布置在建筑外墙旁、地下室边角区域或者户外专用设备平台上，运行时的振动幅值经过减震脚垫的阻尼衰减后，不会对周边建筑结构产生明显的振动传导。设备顶部的封闭式盖板做了圆弧导水结构，户外布置时雨水可顺着盖板边缘直接滑落，不会在表面积水渗入设备内部。内部电气控制模块单独设置在隔舱内，与高温管路、流体回路之间做了隔热密封隔断，避免高温、凝露影响电气元件的运行稳定性，隔舱盖板预留了快拆结构，日常检修电气元件时仅需打开对应隔舱的小盖板即可，无需掀开整个设备顶盖。

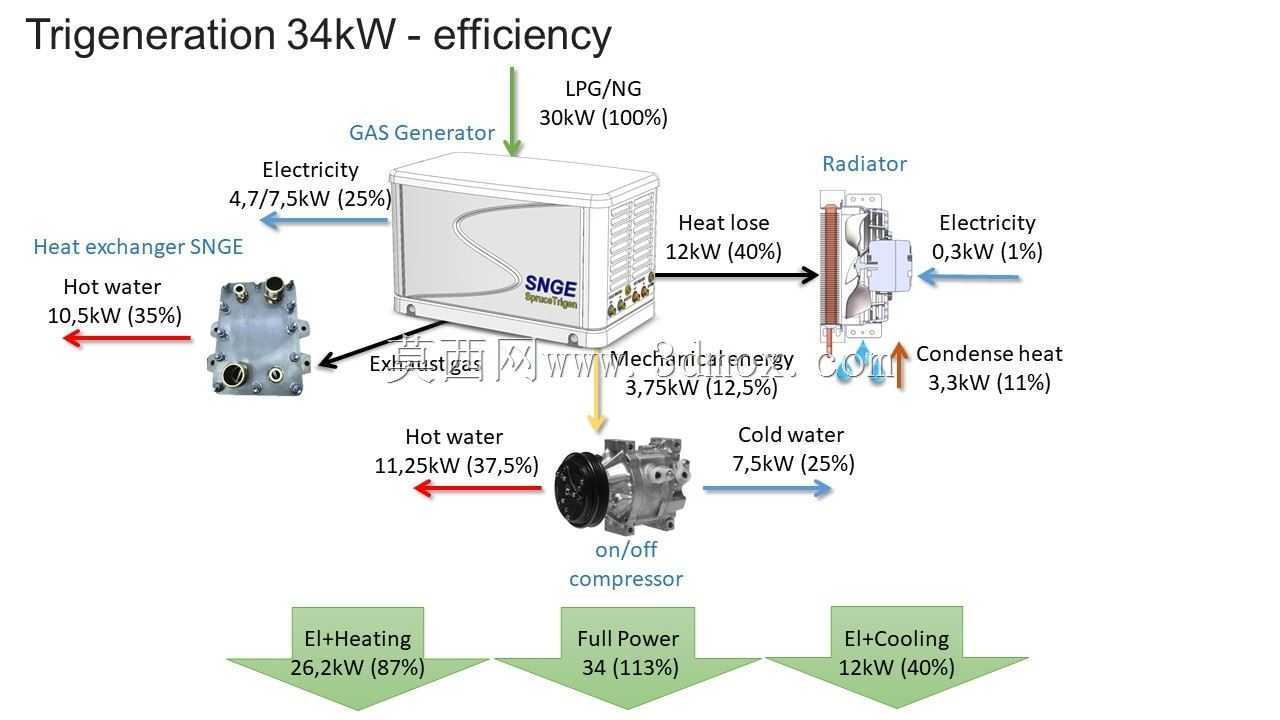

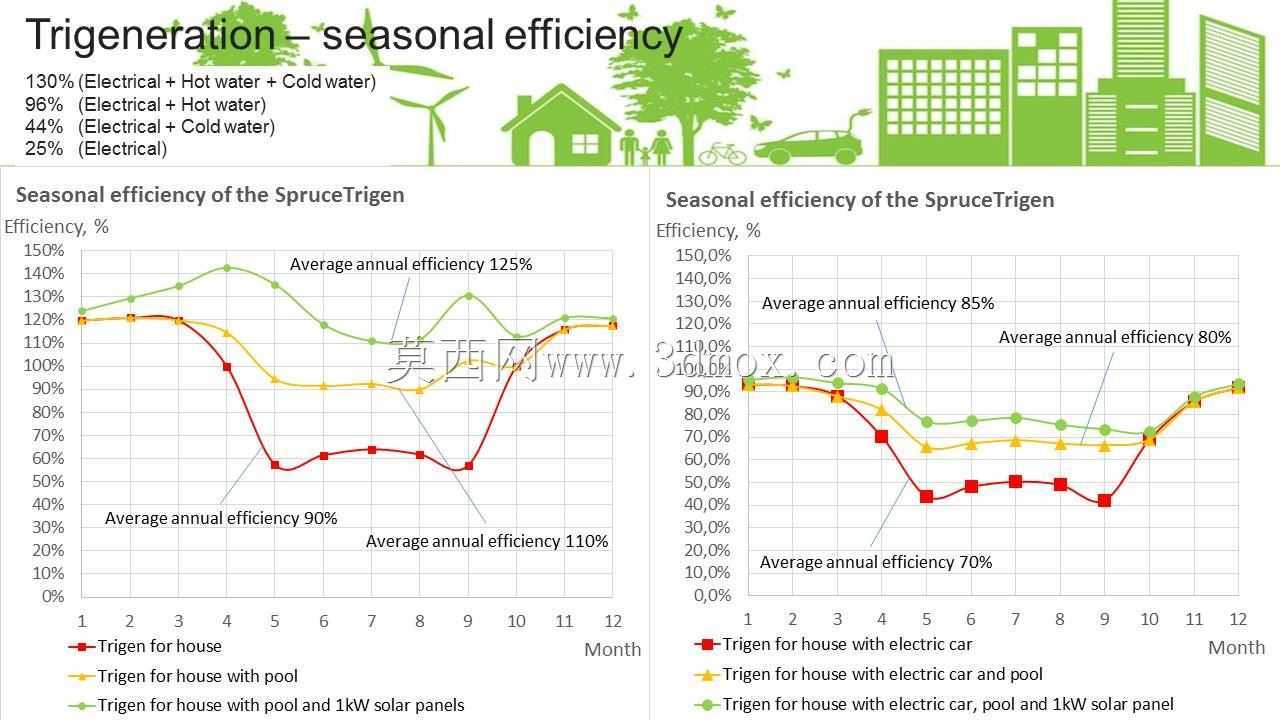

　　在实际运行逻辑上，这套机组优先匹配用户的基础电力负荷需求，发电过程中产生的余热根据用户的实时用热、用冷需求进行动态分配：当采暖季有供暖需求时，余热优先导入热水回路提升供水温度；当夏季有制冷需求时，余热切换至冷媒发生回路驱动制冷循环；过渡季节无冷热需求时，多余热量通过风冷散热回路直接排出，整套切换逻辑通过内部集成的控制阀组自动完成，无需人工手动操作阀门切换管路。内部的储液、储电配套组件都做了独立的固定减震结构，即使设备在运输过程中出现颠簸，也不会出现组件移位、管路接头松动的问题，设备运抵现场后无需进行内部结构复检即可直接安装投用。
