六孔凸台连接法兰结构设计

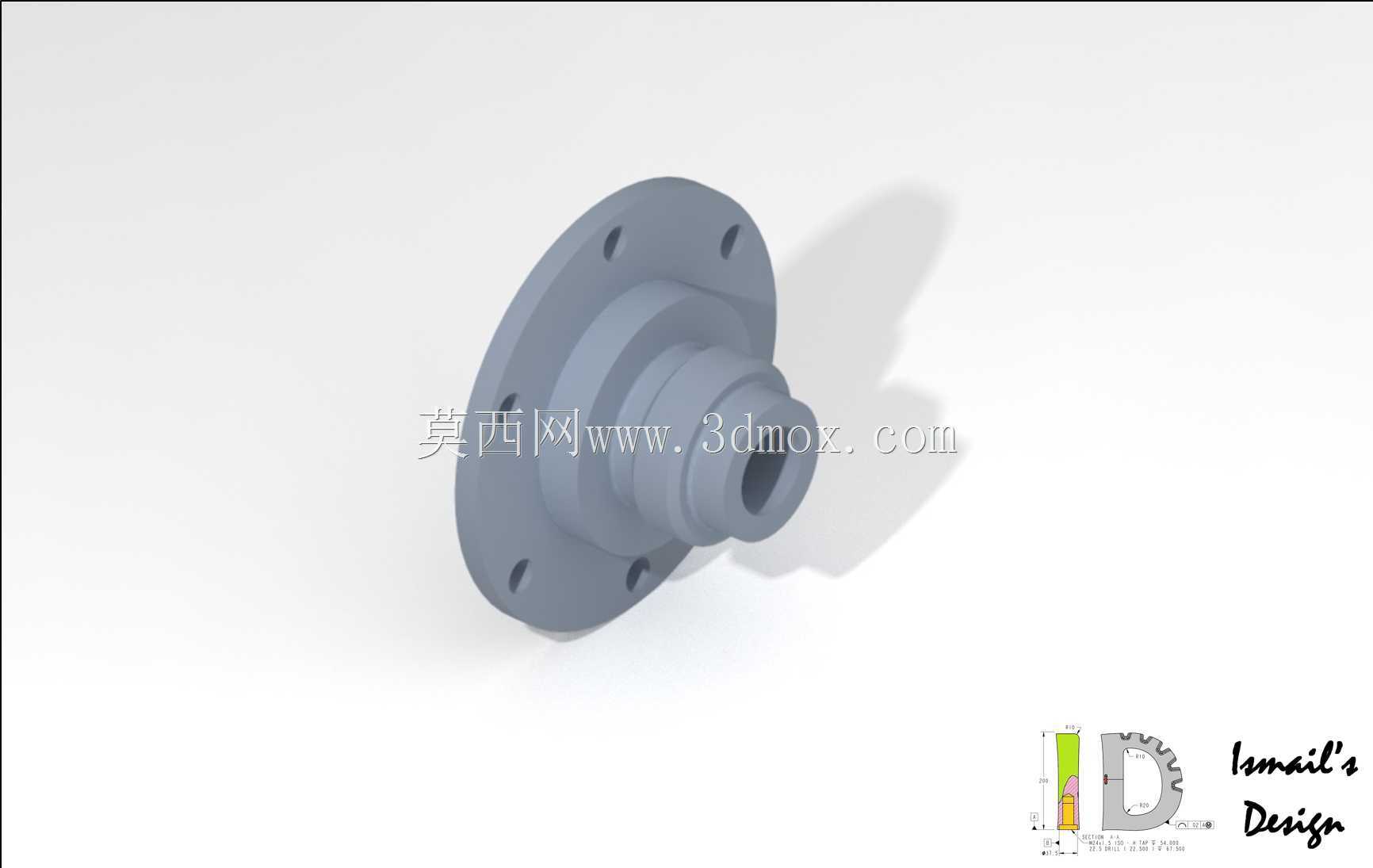

　　在流体输送管路、动力输出轴系以及模块化设备对接场景中，这类带凸台的六孔法兰是应用频次极高的对接构件，不同于平焊法兰的平面贴合结构，该法兰一侧设计有阶梯式凸台结构，能够直接嵌入对接部件的定位止口内，省去装配过程中的反复找正环节，在批量装配的生产线工位上，这种自带定位结构的法兰能将单组对接的装配耗时压缩近四成。从实际工况适配来看，六孔均布的安装孔位设计，能够在螺栓预紧后实现周向均匀的压合力，避免局部应力集中导致的密封面翘曲问题，不管是低压输水输油管路，还是中等载荷的轴端动力传递场景，这种孔位布局都能保证长期运行下的连接可靠性，不会因为设备运行产生的振动出现螺栓松动、对接面错位的问题。

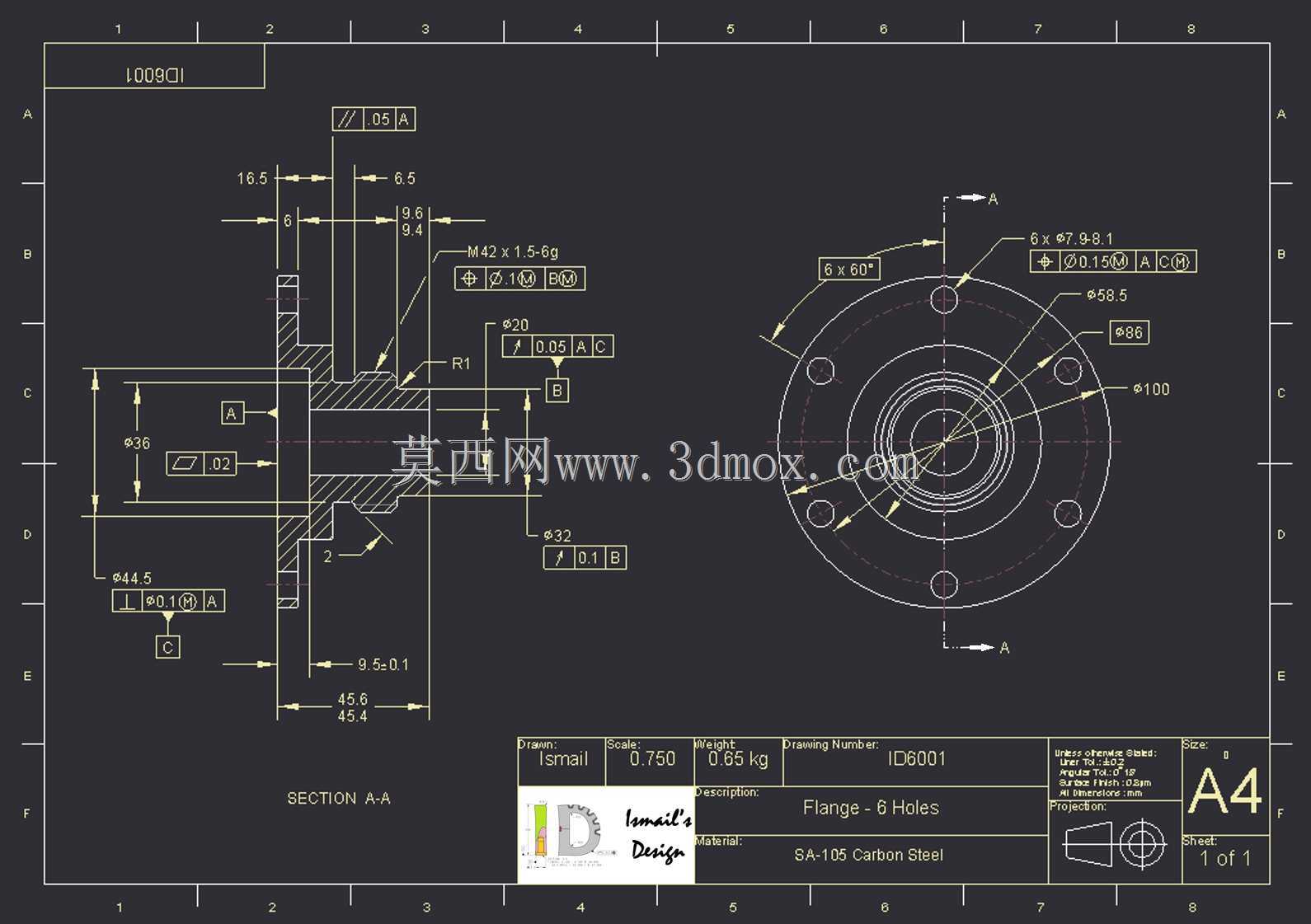

　　设计过程中首先要明确安装边界，法兰盘的外径尺寸需要匹配对接部件的安装面尺寸，不能超出安装面的边缘范围，否则会出现螺栓无法穿装、周边干涉的问题；六个安装孔的中心圆直径需要严格和对接端的孔位公差保持一致，孔位的角度公差控制在±0.1度以内，避免装配时出现螺栓别劲的情况，导致预紧力无法均匀施加。凸台部分的外径尺寸要和对接部件的止口内径采用间隙配合，配合间隙控制在0.05mm到0.1mm之间，既保证装配时能够顺利滑入定位，又不会因为间隙过大导致对接后出现同轴度偏差，尤其是在轴系连接场景中，这个配合间隙直接影响动力传递的同轴度，间隙过大会导致运行过程中出现径向跳动，加剧轴承和密封件的磨损。

　　法兰的轴向尺寸设计需要结合安装空间的轴向余量来确定，凸台的伸出长度要匹配止口的深度，保证法兰盘端面和对接面完全贴合时，凸台端面不会顶到止口底部，留出足够的密封件安装空间，如果是需要加装密封圈的密封场景，凸台根部需要预留密封槽的安装位置，槽的深度和宽度要匹配所选O型圈的线径，保证压缩量在合理范围内，既实现可靠密封，又不会因为压缩量过大导致密封圈过早老化失效。法兰盘的厚度需要根据额定工作压力和载荷大小计算确定，厚度不足会导致螺栓预紧后法兰盘出现形变，导致密封面出现缝隙引发泄漏，厚度过大则会增加不必要的材料成本和整体重量，在移动设备或者对重量敏感的场景中，还需要在保证结构强度的前提下对非配合面做轻量化处理，比如在法兰盘非贴合面做减重槽设计，在不降低结构强度的前提下减少整体重量。

　　从实际使用场景来看，这类法兰既可以用在液压系统的管路对接中，通过凸台定位保证管路对接的同轴度，减少液压油流动过程中的紊流和管路振动；也可以用在减速机、电机的输出轴端连接，通过止口定位保证和被驱动部件的同轴度，减少动力传递过程中的功率损耗和振动噪声；在一些模块化的自动化设备机架对接中，这种带凸台的法兰也能实现快速定位对接，不需要复杂的工装夹具就能保证模块之间的位置精度，大幅提升设备组装和后期维护的效率。

　　建模过程中需要注意几个关键的工艺细节，安装孔的孔口需要做倒角处理，避免螺栓穿装时刮伤螺栓螺纹，也能去除钻孔产生的毛刺；凸台的端面和法兰盘的贴合面需要保证足够的平面度，平面度公差控制在0.02mm以内，避免贴合面出现缝隙影响密封和连接刚度；所有的锐边都需要做倒钝处理，避免装配和维护过程中划伤操作人员，也能减少应力集中点，提升法兰在交变载荷下的疲劳强度。如果是用于有腐蚀介质的场景，法兰的材质可以根据介质特性选择不锈钢或者做相应的表面防腐处理，但结构尺寸不需要做大幅调整，只需要根据材质的强度参数适当调整法兰厚度即可，整体的结构形式具备很强的场景适配性，不需要针对每个场景做颠覆性的结构改动，只需要调整局部尺寸参数就能满足不同工况的使用需求。
