17英寸五辐铝合金车轮轮圈三维建模作品

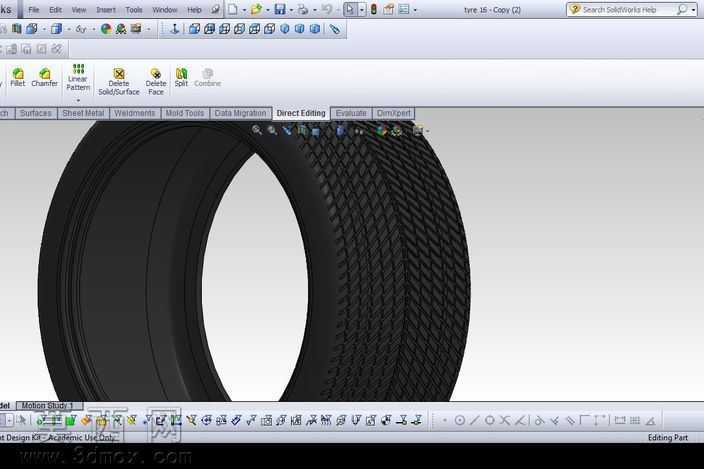

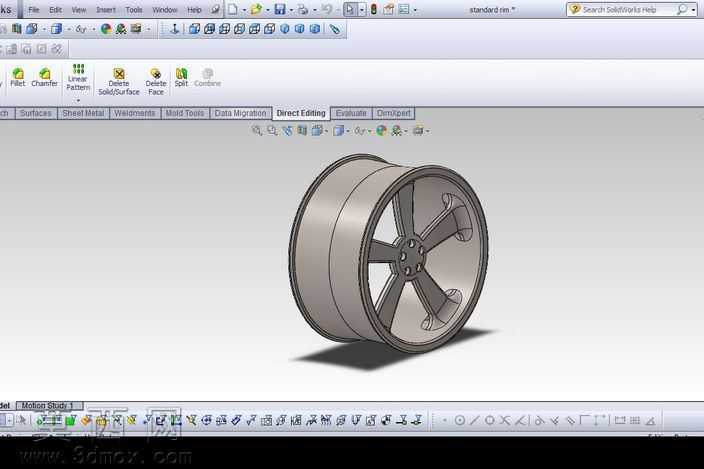

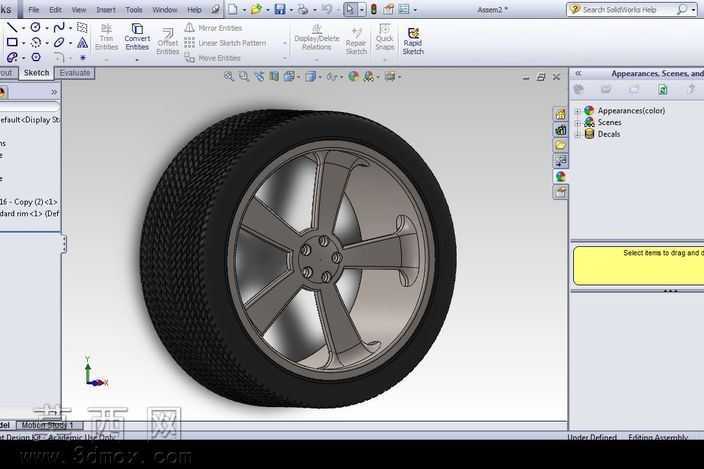

本作品为适配常见客运车辆的17英寸五辐铝合金轮圈配套轮胎的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循汽车零部件设计的尺寸规范与装配逻辑。建模初期首先梳理轮辋与轮胎的配合基准，以P215/45R17规格轮胎的标准尺寸为核心参数，先绘制轮圈的旋转截面草图，对轮辋的胎圈座、轮缘、槽底的关键尺寸做参数化约束，确保后续可根据适配需求快速调整轮辋宽度、偏距等核心参数。轮圈的五辐结构采用对称建模思路，先完成单根辐条的曲面构建，通过圆周阵列命令生成整体辐条结构，对辐条与轮辋的衔接位置做圆角过渡处理，既还原真实铝合金轮圈的铸造工艺特征，也避免应力集中的结构缺陷。轮胎部分的建模重点还原胎面的花纹结构，先提取胎面的展开轮廓，绘制单节花纹的凹凸结构，通过沿胎面圆周方向的阵列与布尔运算，生成连续的胎面防滑纹理，同时还原胎侧的弧度与厚度，确保轮胎与轮辋装配时的贴合度完全符合真实装配关系。材质渲染阶段，轮圈部分赋予哑光铝合金材质，调整金属粗糙度与反射参数，还原铸造铝合金轮圈的细腻金属质感，轮胎部分赋予黑色橡胶材质，添加细微的颗粒质感与轻微的漫反射效果，区分橡胶与金属的材质差异，让整体模型的视觉表现更贴近真实零部件的状态。结构设计上严格遵循17英寸轮圈的标准安装尺寸，对轮心的安装孔位、螺栓孔分布圆直径做了精准的参数预留，确保模型可直接用于后续的整车装配模拟、渲染展示或结构受力分析。整个建模过程从草图绘制到特征生成全程保持参数关联，所有尺寸均参考民用客运车辆轮圈的通用设计标准，既保证了模型的尺寸准确性，也兼顾了后续修改调整的便利性，能够满足产品展示、结构教学、装配验证等多场景的使用需求。
