矿用多驱动刮板输送设备三维结构设计

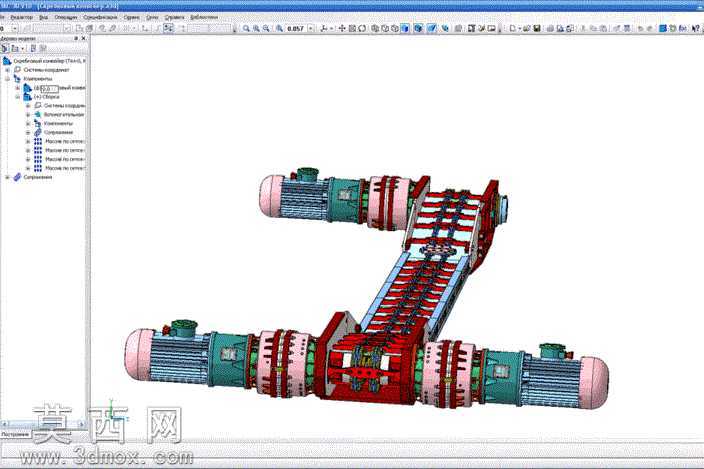

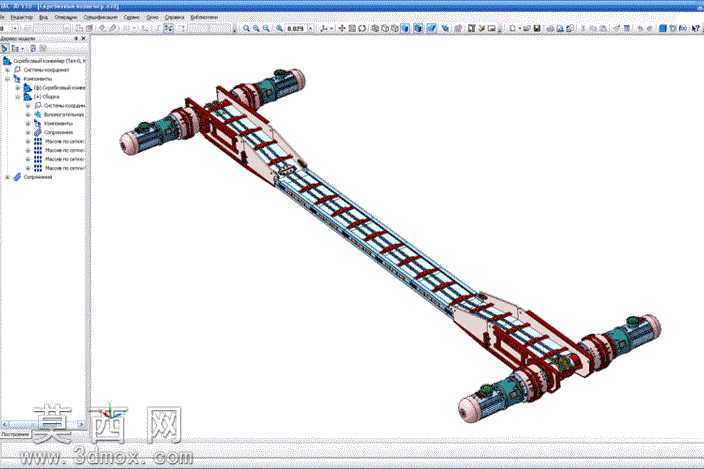

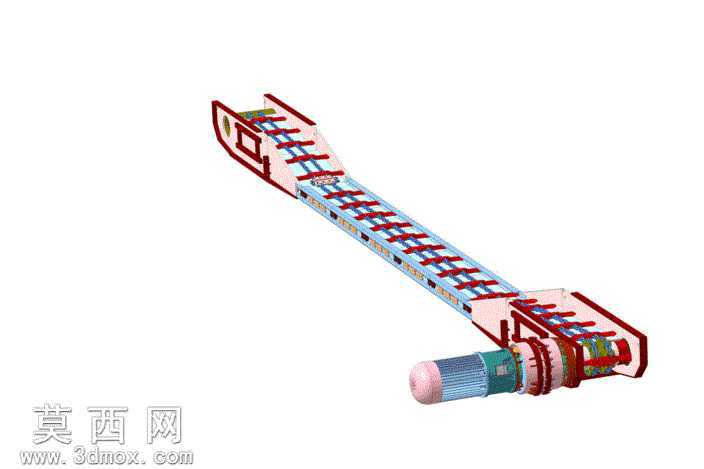

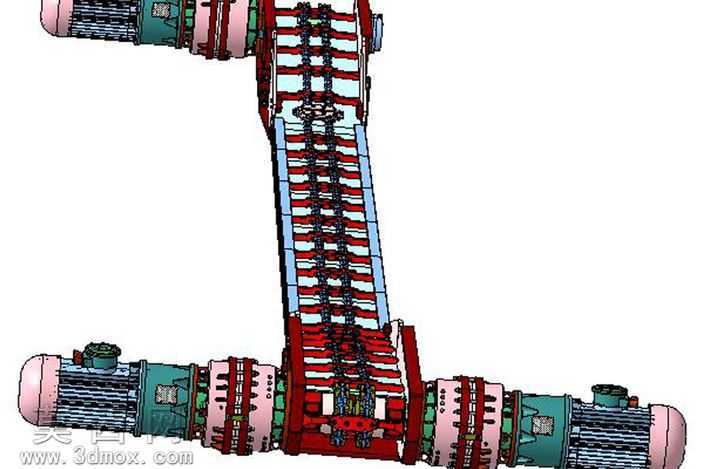

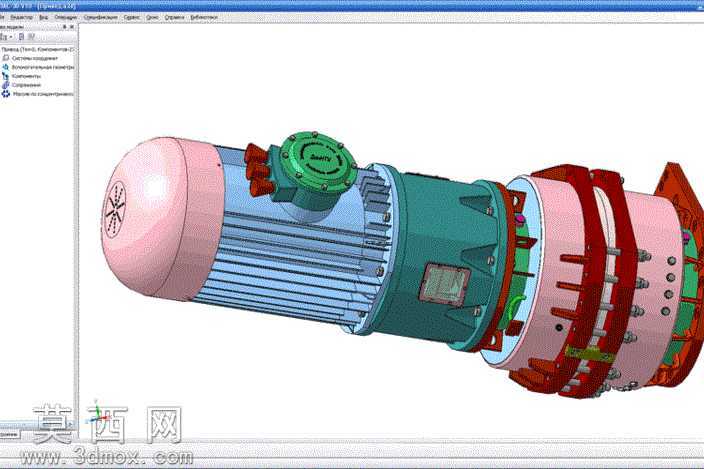

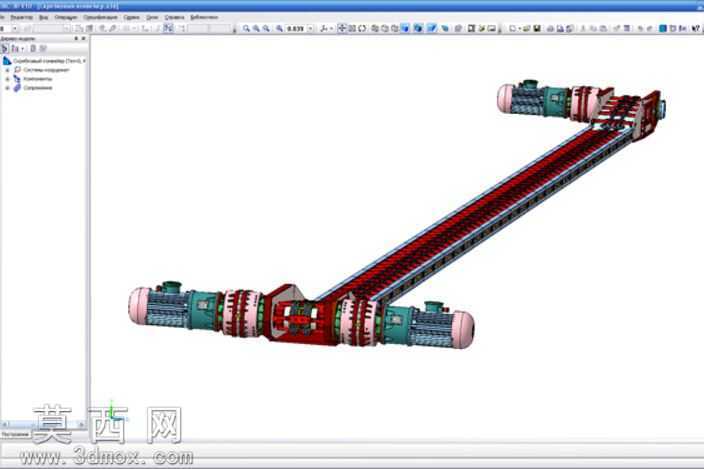

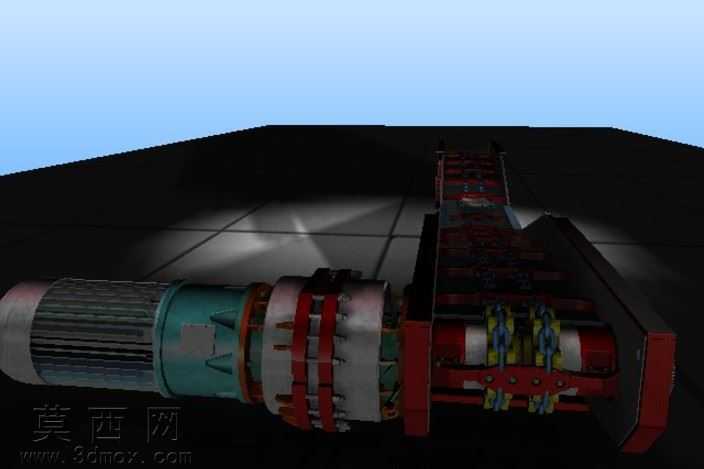

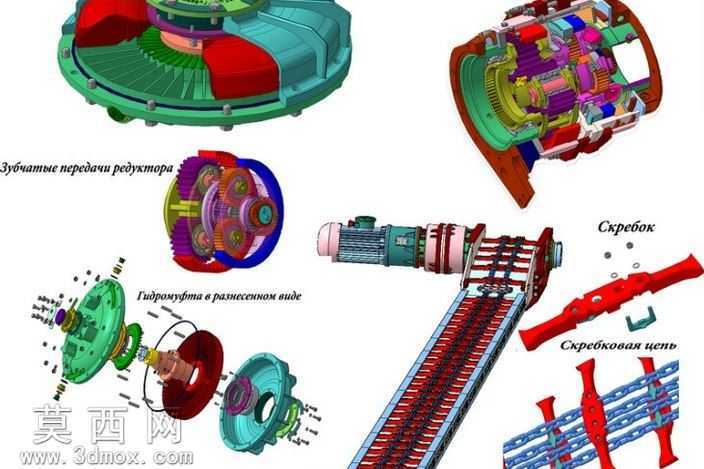

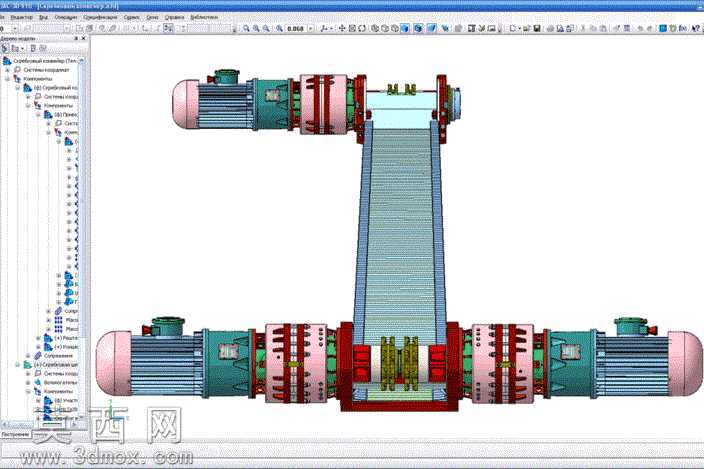

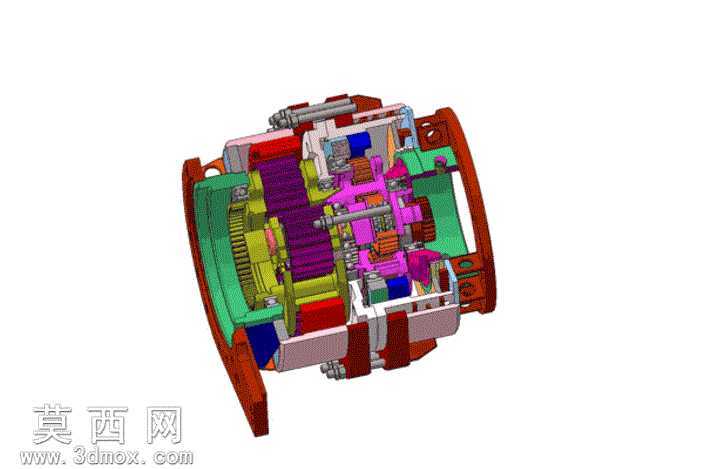

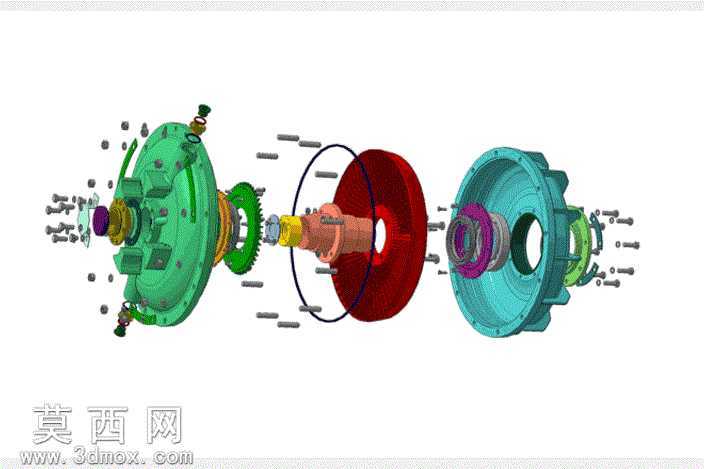

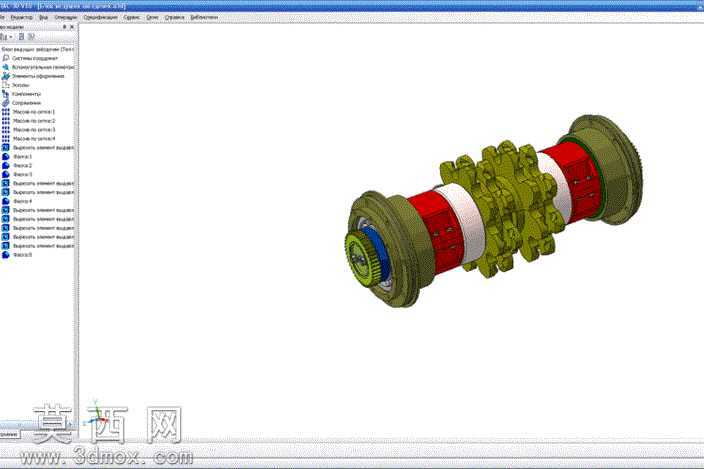

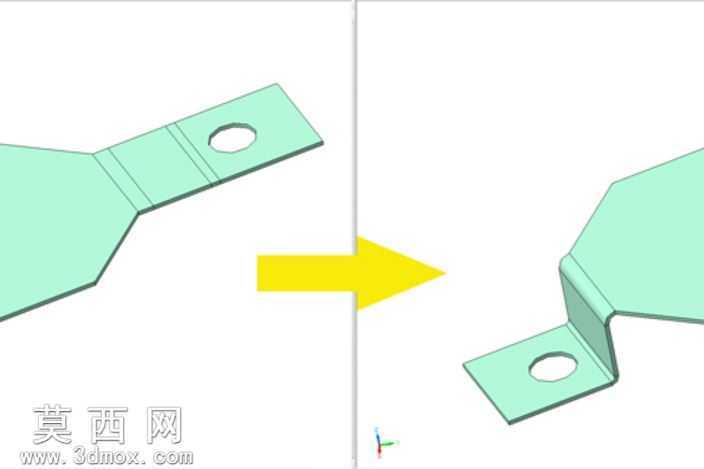

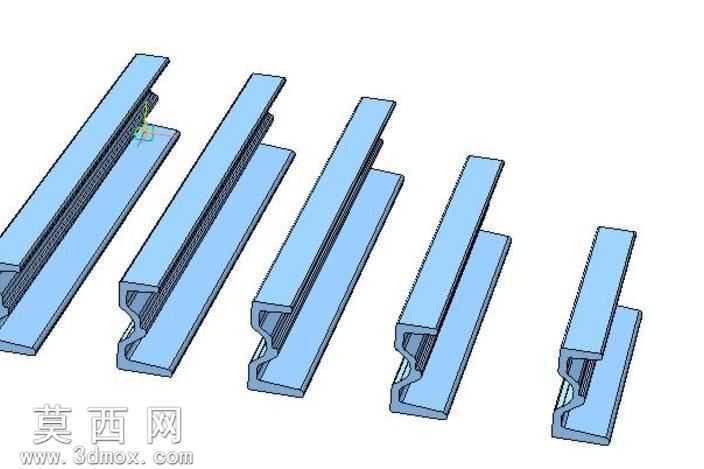

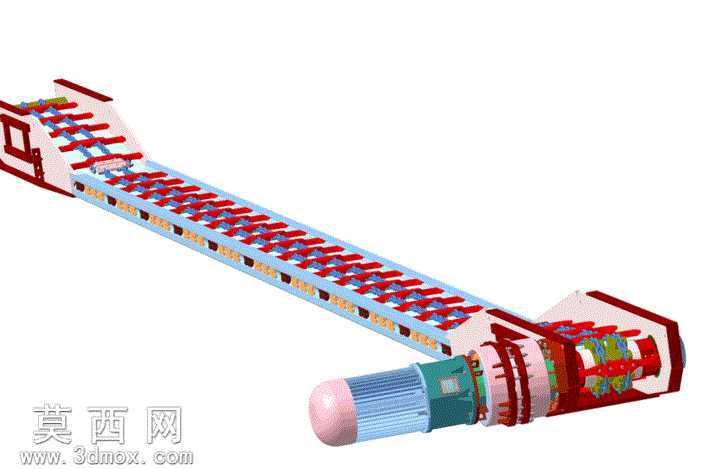

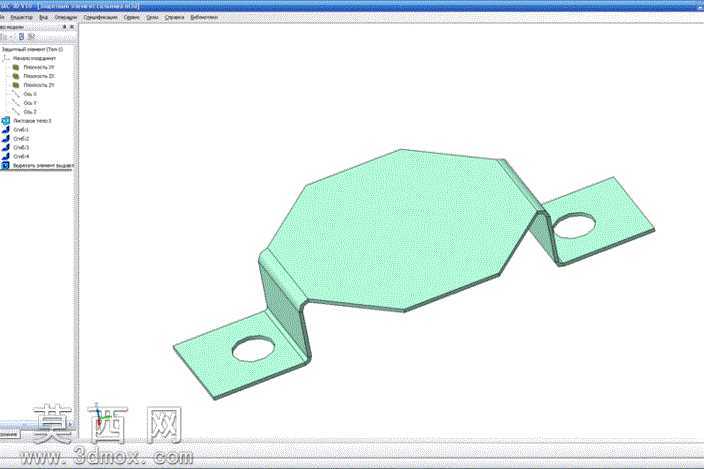

本作品为矿用刮板输送设备的三维建模成果，采用三维机械设计软件完成全参数化建模，整体结构完整还原了井下煤炭输送用刮板输送机的核心组成。建模过程中首先梳理设备的动力传递逻辑，以中部输送槽为核心基准，依次搭建机头传动部、机尾传动部、刮板链组件、驱动电机单元、连接紧固部件，所有零件均按照实际工业设备的尺寸比例进行1:1还原，保证各部件间的装配约束符合真实机械配合要求。材质渲染阶段针对不同部件的实际材质属性进行区分设置，驱动电机外壳采用铸铁哑光金属材质，端盖部分做粉色防锈漆质感处理，中部槽体采用高强度耐磨钢材的深红金属质感，刮板与链条采用高强度合金钢的深灰金属材质，传动部的连接罩筒做对应漆面效果区分，渲染后整体视觉层次清晰，可直观区分不同功能模块。结构设计上采用多电机对称驱动布局，机头与机尾端部分别布置两组驱动单元，通过联轴器与减速传动组件连接，为刮板链提供充足的运行动力，中部槽采用分段拼接式结构，槽体内侧设置导轨限位结构，保证刮板链条运行过程中不会出现偏移脱链问题，刮板按照固定间距安装在牵引链条上，通过链条带动沿槽体循环移动，实现散状物料的连续输送。设计过程中重点考量了矿用设备的重载使用需求，对传动部的连接结构、中部槽的拼接强度、刮板与链条的连接可靠性都做了结构细节还原，所有螺栓连接、定位销结构均按照机械设计标准完成建模，整体模型装配关系完整，无干涉错位问题，可用于设备结构认知、教学演示以及相关改进设计的参考基础，完整呈现了刮板输送机从动力输入到物料承载输送的全流程结构逻辑。
