小型220V缝纫机驱动电机三维建模

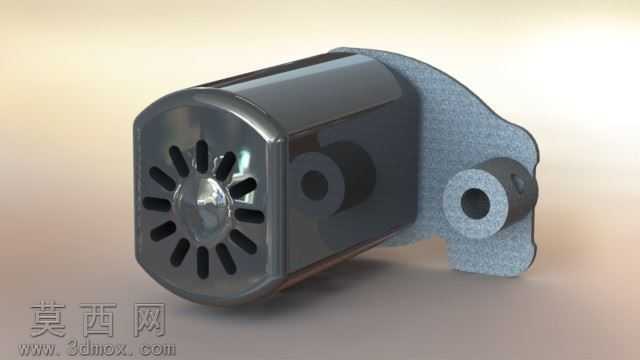

本模型为适配家用及小型工业缝纫机的220V驱动电机，采用SolidWorks完成全参数化三维建模，建模过程严格遵循小型驱动电机的实际尺寸比例与装配逻辑，完整还原了电机本体、安装支架、输出轴等核心结构。建模阶段首先以电机主体的柱状外壳为基础特征，通过拉伸、倒圆角等命令构建出外壳的顺滑曲面，外壳表面做哑光磨砂质感的材质处理，还原真实电机外壳的金属喷塑质感，避免过度反光影响结构展示效果。安装支架部分采用钣金类建模思路，通过基体法兰、边线法兰等命令构建出L型安装结构，预留的安装孔位严格匹配缝纫机机身的固定点位，孔位边缘做倒角处理还原真实机加工细节，支架材质设置为镀锌钢板质感，呈现出淡银灰色的金属哑光效果。输出轴部分采用阶梯轴建模逻辑，通过多段拉伸构建出不同直径的轴段，轴端的连接卡位结构完整还原，材质设置为调质钢材质感，呈现出略带金属光泽的深灰色效果。模型整体装配采用同轴心、重合等标准配合关系，确保电机主体与支架、输出轴的装配关系完全符合实际生产装配逻辑，无干涉错位问题。渲染阶段采用柔和的漫反射光源，从模型侧上方打光，既清晰展现电机外壳的曲面弧度，也能突出安装支架的结构细节与输出轴的连接结构，避免阴影过重遮挡关键结构。设计过程中充分考虑该型号电机7000rpm的高转速特性，在结构建模时特意还原了电机外壳的散热辅助结构与安装支架的加强筋设计，确保模型不仅具备外观展示性，也能为后续的结构受力分析、安装适配模拟提供准确的三维基础，可直接用于缝纫机整机装配模拟、电机选型展示、相关教学演示等场景。
