箱式永磁发电机外观结构三维设计

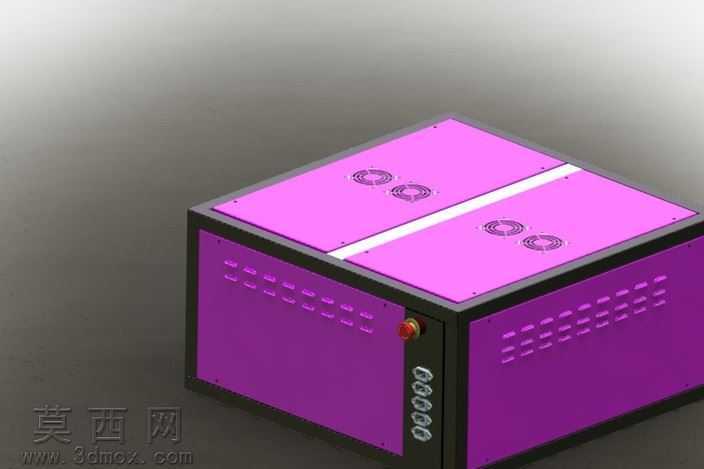

本作品为箱式永磁发电机的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械结构设计规范，先完成整体骨架布局的草绘定位，再逐一拆分各个功能部件进行独立建模，最后通过装配约束完成整体组合，确保各部件之间的装配间隙、配合公差符合实际生产加工的精度要求。外观部分采用方正的箱式柜体结构，主体框架采用金属质感的深色材质，柜体侧面与顶面采用高饱和度的紫色哑光漆面材质，两种材质形成鲜明的视觉对比，既凸显设备的工业质感，也通过色彩区分不同的功能区域。顶面设计为对称双区域布局，每个区域内嵌两组散热风扇结构，中间设置白色分隔条强化对称视觉效果，顶面的散热结构对应内部发热部件的排布位置，可有效保障设备运行时的散热效率。柜体正面一侧设置红色急停按钮，下方竖向排布五组圆形接口模块，接口周边做凹陷式边框设计，既提升操作辨识度，也能对接口起到防护作用；柜体两侧面板设计有阵列式长条散热通孔，通孔采用斜向排布的造型，在保障通风散热面积的同时，避免外部杂物直接进入柜体内部，兼顾功能性与外观整洁度。建模过程中对所有边角做了圆角过渡处理，避免尖锐棱角带来的安全隐患，也让整体外观更具精致感。渲染阶段采用工作室柔光环境，调整材质的反光度与粗糙度参数，让金属框架呈现细腻的磨砂金属质感，紫色漆面呈现均匀的哑光漫反射效果，通过光影层次凸显柜体的结构立体感，清晰展示各个功能部件的位置与造型。设计思路上优先考虑设备的实用性与易维护性，箱式结构可对内部发电核心部件起到全方位防护，外置的操作接口与急停按钮便于操作人员快速操作，多区域的散热布局适配永磁发电机长时间运行的散热需求，对称式的外观设计也让设备更具规整的工业美学，可直接用于产品外观方案评审、结构装配验证以及生产加工前的效果预览。
