创意弯折连通金属管路结构造型

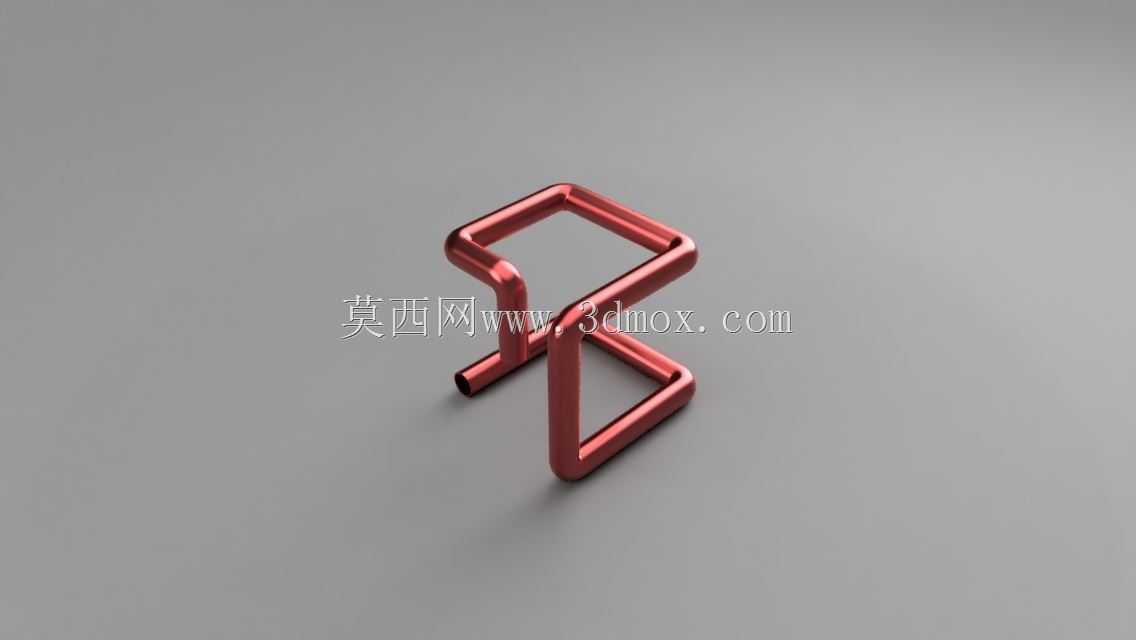

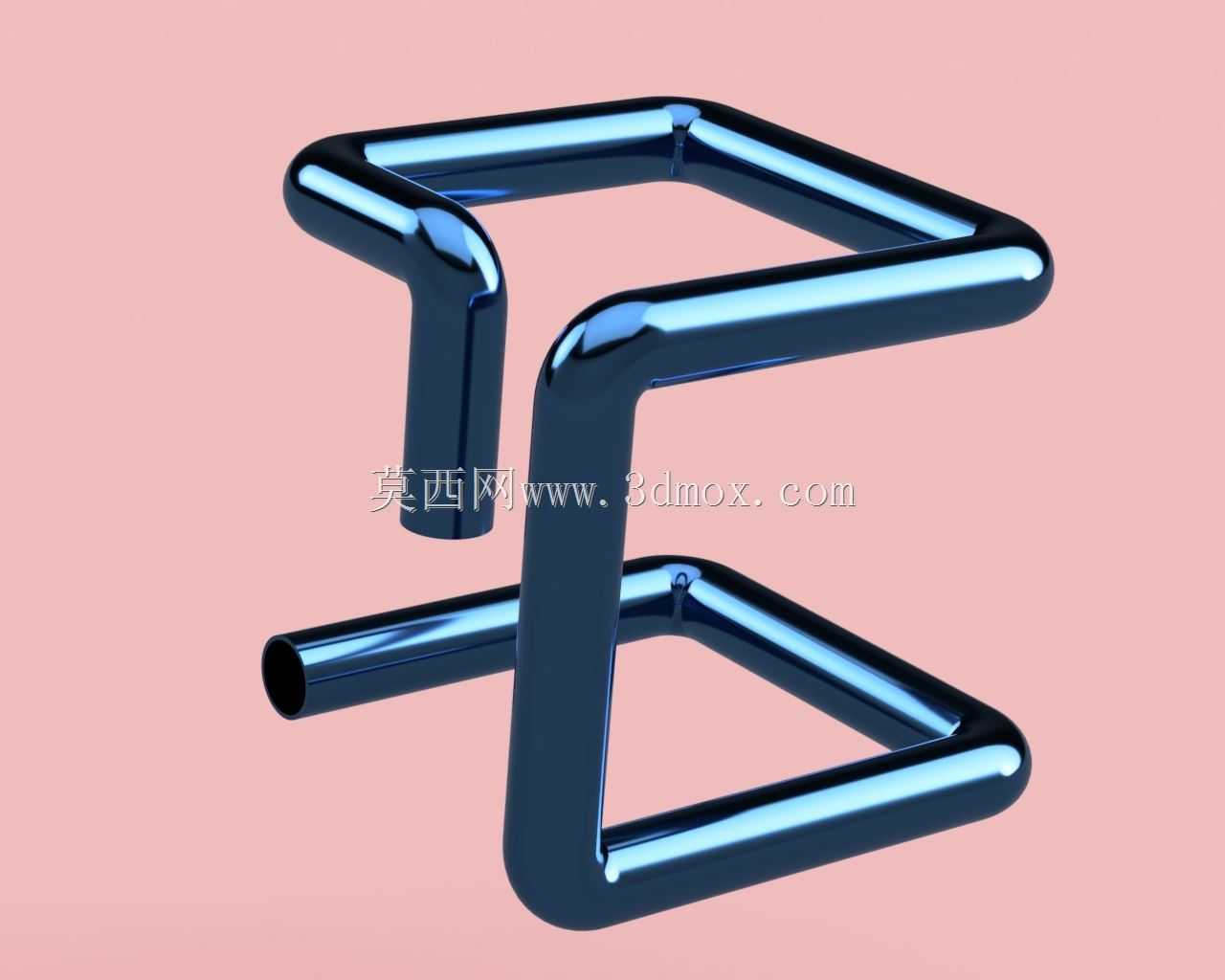

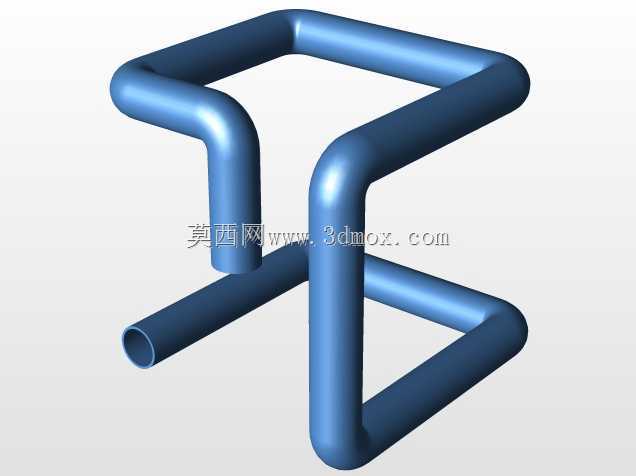

　　在流体输送系统的非标定制场景里，这类连续弯折的金属管路结构常被用于空间受限的设备内部走线布局，区别于标准90度弯头拼接的管路，一体化弯折成型的结构能减少接头数量，从根源上降低流体泄漏的风险点，尤其适用于对密封性能要求较高的冷却回路、润滑介质输送支路。从结构设计逻辑来看，整个管路采用等径圆管截面，所有弯折位置均做了统一的弯曲半径处理，避免弯折处出现管壁褶皱、截面变形的问题，保证流体在管路内部通行时的阻力均匀，不会出现局部紊流导致的压力损耗异常。做这类管路建模时，首先要确认管路的中心线路径，所有转角位置的圆弧过渡需要匹配实际弯管设备的加工能力，弯曲半径不能小于管材直径的1.5倍，否则实际冷弯加工时会出现管壁外侧拉裂、内侧堆料起皱的缺陷，

　　建模阶段就要提前规避加工工艺上的不可行性。从安装边界来看，这类异形弯折管路的两个开放端口分别朝向不同的空间方向，端口位置预留了标准的管接头安装余量，安装时不需要额外调整管路角度就能直接对接设备上的对应接口，适合在紧凑的设备腔体内部完成管路布设，不需要额外增加固定支架，依靠管路自身的弯折结构就能实现空间定位，减少装配时的调整工作量。在实际应用中，这类管路除了常规的工业流体输送，也可作为设备外观的装饰性结构件，经过表面抛光镀铬处理后，能呈现出亮眼的金属质感，用于展示设备的工业设计美感，此时管路内部不需要走介质，仅作为外观结构件使用，对管壁厚度的要求会低于输送介质的工况，只需要保证结构强度满足日常磕碰不形变即可。

　　建模过程中要注意所有弯折段的管壁厚度保持一致，不能因为路径扫掠时的截面方向偏差导致局部壁厚不均，如果是用于介质输送的工况，还要对管路内部的流道做平滑处理，去除建模时产生的棱角碎面，避免流体长期冲刷时在棱角位置产生气蚀，缩短管路的使用寿命。另外，这类连续弯折的管路在做工程图输出时，需要标注每个弯折段的空间角度、直线段长度、弯曲半径参数，还要给出两个端口的相对位置坐标，方便加工时准确弯制定位，不需要后期反复修配。不同于标准直管加弯头的组合结构，一体化弯制的管路在装配时不需要对接多个接头，能减少装配工时，同时降低接头位置的密封失效概率，在小批量定制设备中应用优势明显，尤其是在液压站内部的管路布设、小型冷却系统的循环管路、

　　实验设备的气路连接场景中，这类定制弯管的使用频率很高。设计时还要考虑管路的固定点位置，在长直段位置预留管夹安装的平面，避免设备运行时的振动导致管路共振，长期振动会让管路的弯折位置产生疲劳裂纹，尤其是输送高压介质的管路，共振带来的疲劳损伤风险更高，建模阶段就要同步考虑管夹的安装空间，不能让管夹和周边其他零部件产生干涉。
