远程控制带摄像球形移动探测装置

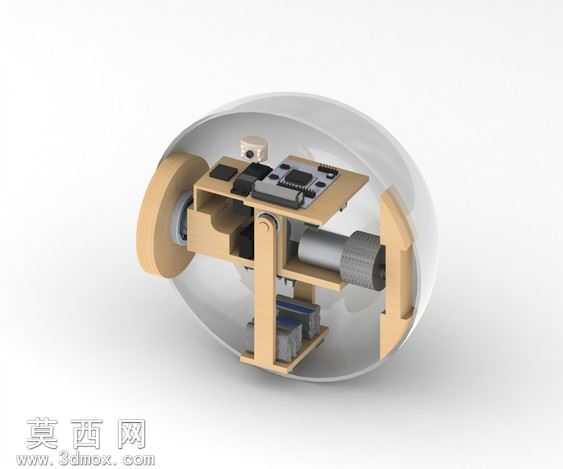

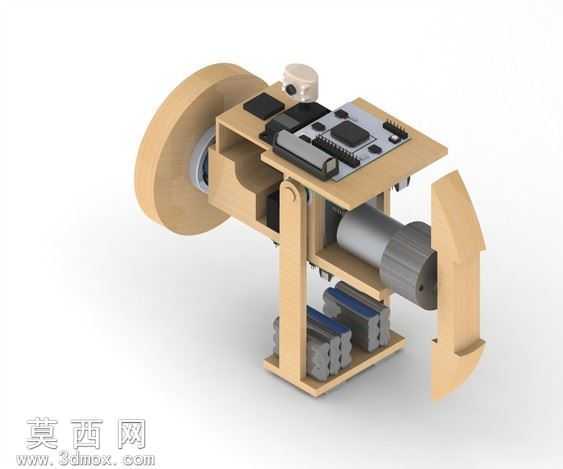

本作品为可远程操控的球形移动摄像探测装置，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配逻辑，对内部所有功能组件进行1:1等比例还原，确保各部件干涉检查零报错，可直接导出用于结构验证与样机试制。模型采用剖视展示效果，清晰呈现内部双层支撑框架结构，框架采用轻量化硬质板材设计，既保证整体结构强度，又能合理控制整机重量，适配球形滚动的运动需求。内部动力模块采用卧式驱动电机搭配偏心配重轮的传动结构，通过配重块位置变化改变球体重心，配合外侧防滑滚动轮实现球体的全向移动控制，传动路径经过运动仿真验证，可顺畅完成前进、转向、原地回转等动作，无卡滞、传动干涉等问题。摄像模块独立安装于框架上部的减震固定座上，采用自稳式安装结构，在球体滚动过程中可始终保持摄像头水平朝向，保证拍摄画面稳定清晰，模块预留了无线信号传输组件的安装位，可实现画面实时回传与远程控制指令接收。供电模块分层布置于框架下部，既为整机提供充足续航，也能配合上部组件平衡整机重心，优化滚动运动的动态稳定性。渲染阶段采用哑光工程塑料材质制作外壳，半透明剖视外壳采用浅灰色磨砂半透材质，既保留外壳的轮廓完整性，又能清晰展示内部结构布局；内部金属传动件采用金属拉丝材质，电路板元件采用哑光黑PCB材质搭配亮色电子元件标识，框架组件采用浅米色硬质工程塑料材质，不同部件材质区分明确，光影渲染真实自然，可直观呈现装置的结构组成与工作原理。设计过程中充分考虑球形移动装置的运动特性，所有内部组件均做了防松固定设计，避免滚动过程中部件移位，同时预留了组件升级拓展空间，可根据需求更换不同焦距的摄像模块、增加传感组件，适配不同场景的巡检、探测需求，整体结构紧凑合理，空间利用率高，充分平衡了运动性能、功能集成与装配可行性。
