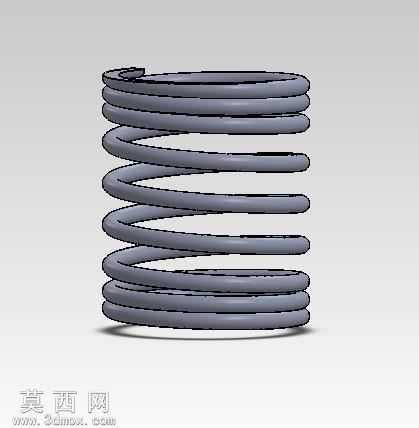

弹簧阀内置圆柱螺旋压缩弹簧三维设计

本作品为弹簧阀配套使用的圆柱螺旋压缩弹簧三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理阀用弹簧的核心工况需求：弹簧阀依靠该弹簧提供复位预紧力，需要在阀瓣启闭行程内提供稳定的弹性推力，同时适配阀腔内部的安装空间，避免与阀体内壁、阀杆等周边零件发生运动干涉。建模初始阶段先确定弹簧的基础设计参数：依据弹簧阀的通径规格、额定工作压力、启闭行程要求，计算得到弹簧的有效圈数、支承圈数、中径、线径、自由高度、并紧高度等核心尺寸，确保弹簧的刚度系数匹配阀门的启闭力需求，避免出现预紧力不足导致密封失效、或是刚度过大造成启闭阻力超标的问题。建模时先绘制螺旋线路径作为弹簧丝的扫描轨迹，螺旋线的节距参数依据有效圈的工作行程设定，两端的支承圈部分通过节距渐变处理实现并紧效果，保证弹簧两端的支承面平整，安装后不会出现偏载歪斜的问题；随后绘制弹簧丝的圆形截面轮廓，沿螺旋线路径完成扫描特征生成弹簧主体，再对两端支承圈的端面进行裁切处理，保证端面与弹簧轴线垂直，贴合安装基准面。材质配置上选用阀门弹簧常用的合金弹簧钢材质，渲染时还原弹簧钢经淬火回火处理后的深灰金属质感，添加细微的表面氧化层纹理，避免过度反光的失真效果，同时对弹簧的棱边添加微小的圆角过渡，还原实际机械加工后的零件特征，消除尖锐棱边的不真实感。结构设计上重点校核弹簧的并紧长度与最大工作行程的匹配度，确保弹簧被压缩至最大工作位置时不会出现圈与圈之间的刚性碰撞，同时预留足够的疲劳寿命余量，适配弹簧阀长期往复启闭的工作场景；建模过程中同步完成弹簧与弹簧阀其他配合零件的装配间隙校验，确认弹簧外径与阀腔内壁的间隙均匀，弹簧内径与阀杆导向部位的配合间隙合理，不会在压缩过程中出现卡滞、偏磨的问题。整体模型严格遵循机械设计手册中圆柱螺旋压缩弹簧的设计规范，所有尺寸参数均经过工况校核，可直接用于弹簧阀的装配干涉检查、运动仿真分析，也可作为弹簧类零件参数化建模的参考模板，帮助设计人员快速调整参数生成不同工况需求的阀用弹簧模型，缩短阀门产品的研发设计周期。
