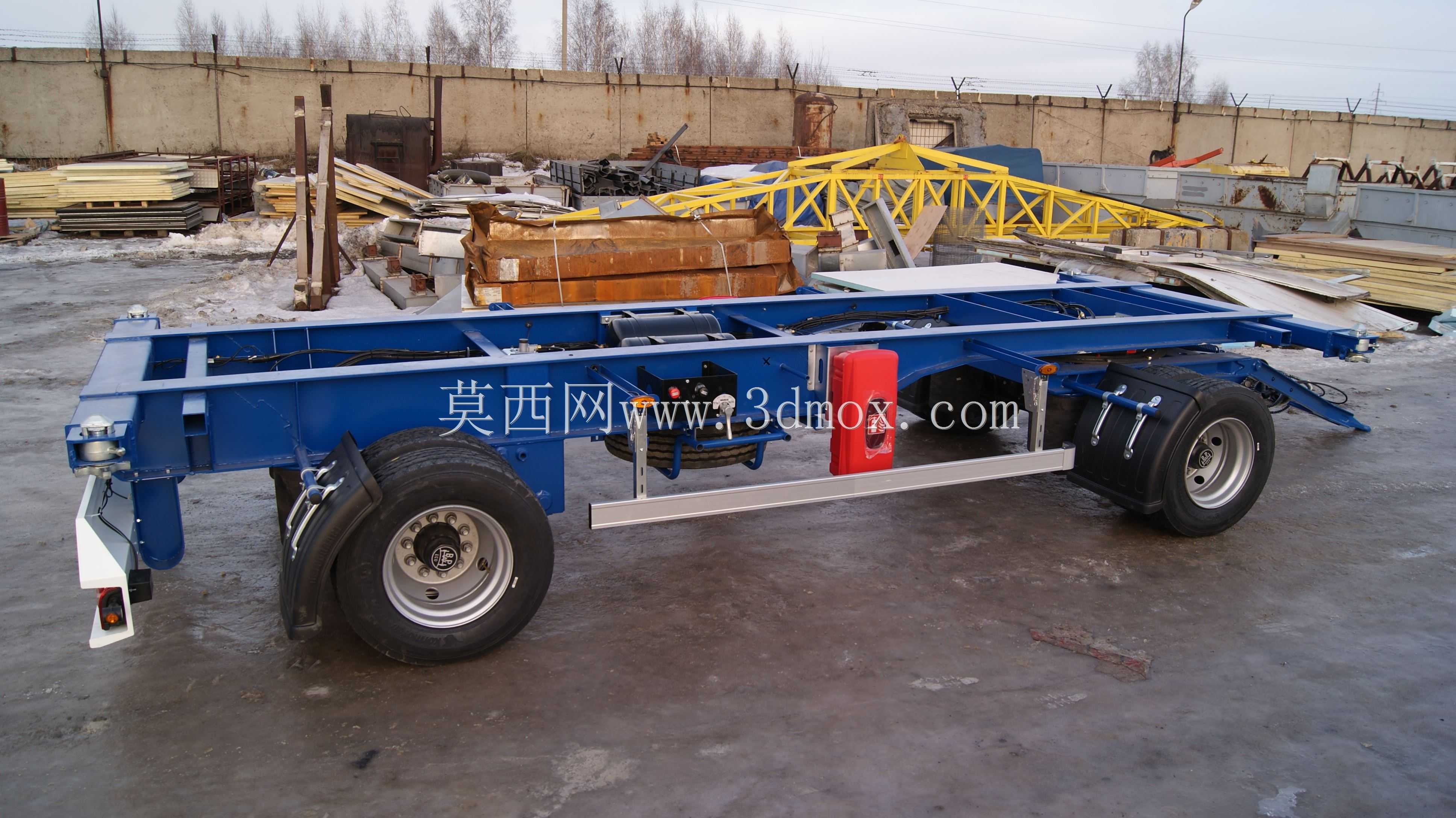

ADR20英尺集装箱运输拖车架结构设计

该款拖车架主要适配港口堆场、干线物流、多式联运场景下的20英尺标准集装箱转运作业，是衔接公路运输与铁路、海运集装箱装卸环节的核心承载装备，可配合牵引车头完成集装箱从港口码头到物流园区、工厂货场的短驳及中长途运输任务，也可在厂区内部完成重型货柜的定点移位作业，解决标准集装箱无自承载行走机构、无法直接在公路通行的运输痛点。

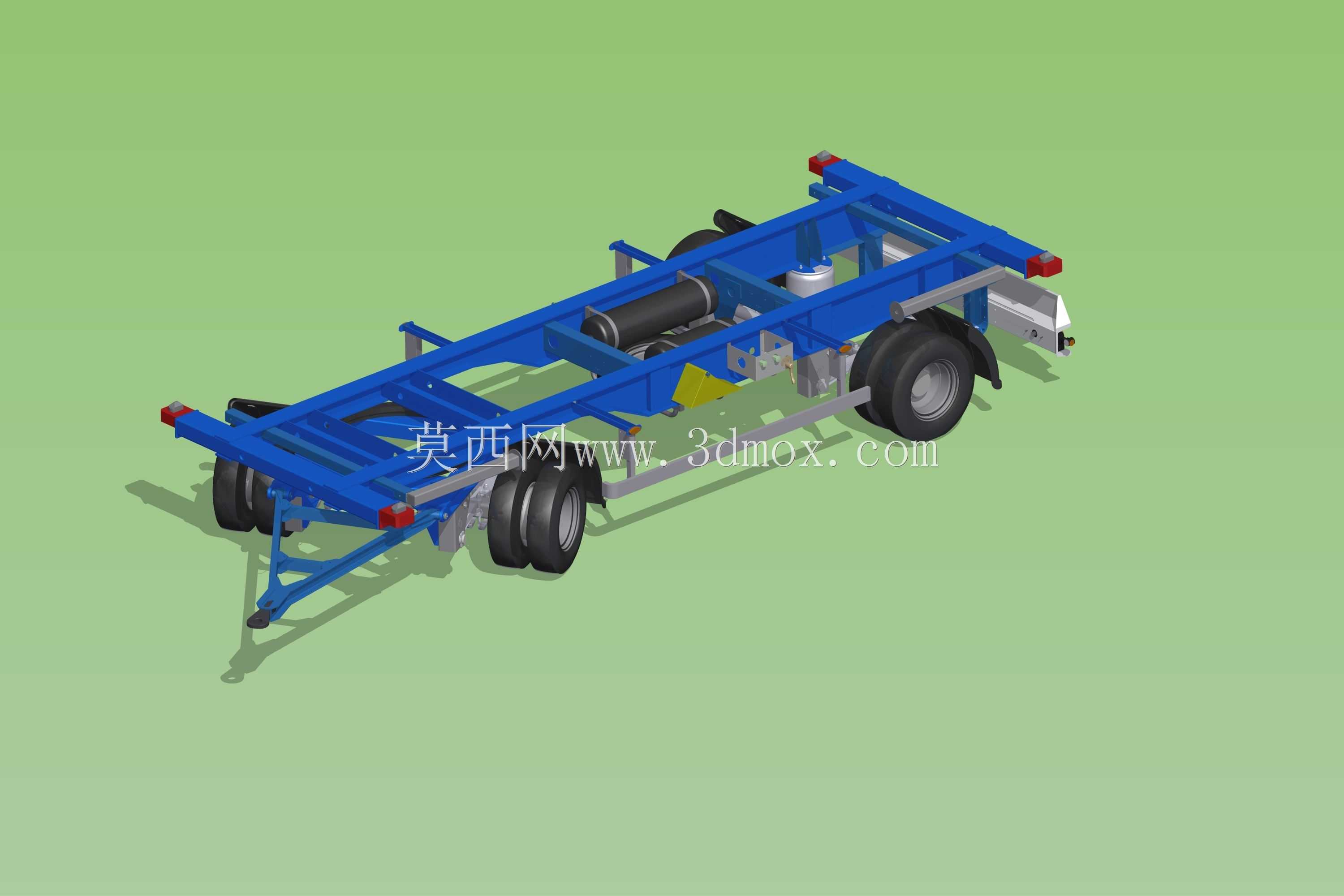

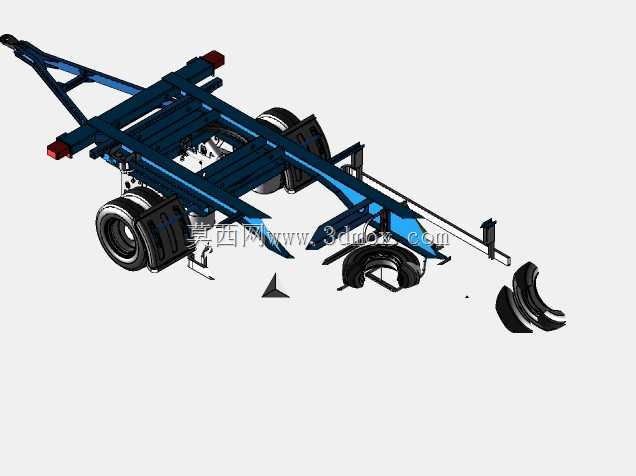

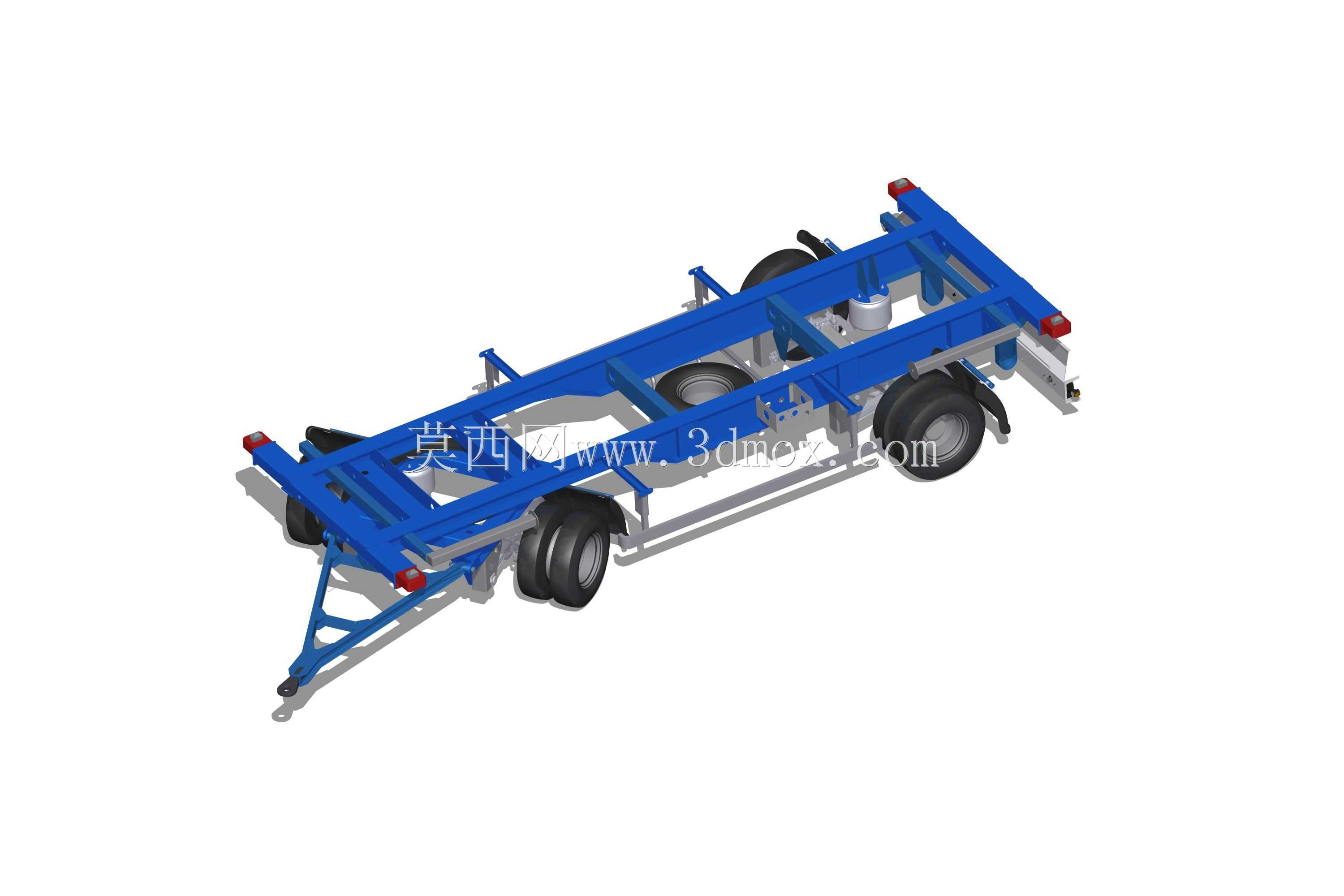

设计阶段围绕20英尺标准集装箱的角件锁固点位做基准匹配，车架主体采用高强度矩形钢管焊接成型的边梁与横梁组合结构，在保证整体抗扭、抗弯承载能力的同时，通过横梁的等距排布优化载荷传递路径，避免集装箱满载时局部应力集中造成的车架变形。车架上预设的四个角锁安装位完全贴合标准集装箱的底部角件尺寸，可快速完成旋锁固定，防止运输过程中集装箱出现移位、滑脱风险，同时预留了侧部防护、尾灯安装、支腿收纳的标准化接口，满足道路行驶的安全规范要求。

行走机构采用多轴重载车桥配置，搭配双胎并装的车轮布局，单轴载荷匹配20英尺集装箱满载30余吨的总重需求，悬架系统采用钢板弹簧减震结构，可适配不同等级公路的颠簸路况，减少运输过程中对箱体及内部货物的冲击。车架前端设置牵引销连接结构，可与主流型号的牵引车头鞍座实现快速对接，前部的可收放支腿可在脱挂状态下支撑车架前端重量，保证静置状态下的车架水平稳定，方便独立完成集装箱的临时存放作业。

整体外形尺寸严格匹配20英尺集装箱的外廓边界，宽度符合公路货运车辆的外廓尺寸限值，长度方向完全覆盖集装箱底部支撑范围，不会出现超出箱体的冗余结构，转弯半径适配常规物流场地的通道宽度，可在狭窄的堆场通道内完成转向、倒车对位作业。车架底部预留了制动气路、电气线路的排布空间，所有管线均采用隐藏式布置，避免行驶过程中被飞溅的碎石击打损坏，同时在车架侧部设置了工具收纳、备胎安装的固定点位，满足长途运输过程中的应急维修需求。
