C3-30型SMA接口倍频程定向耦合器结构

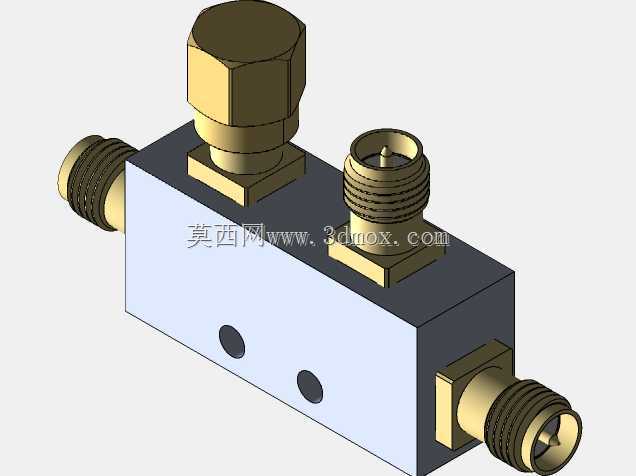

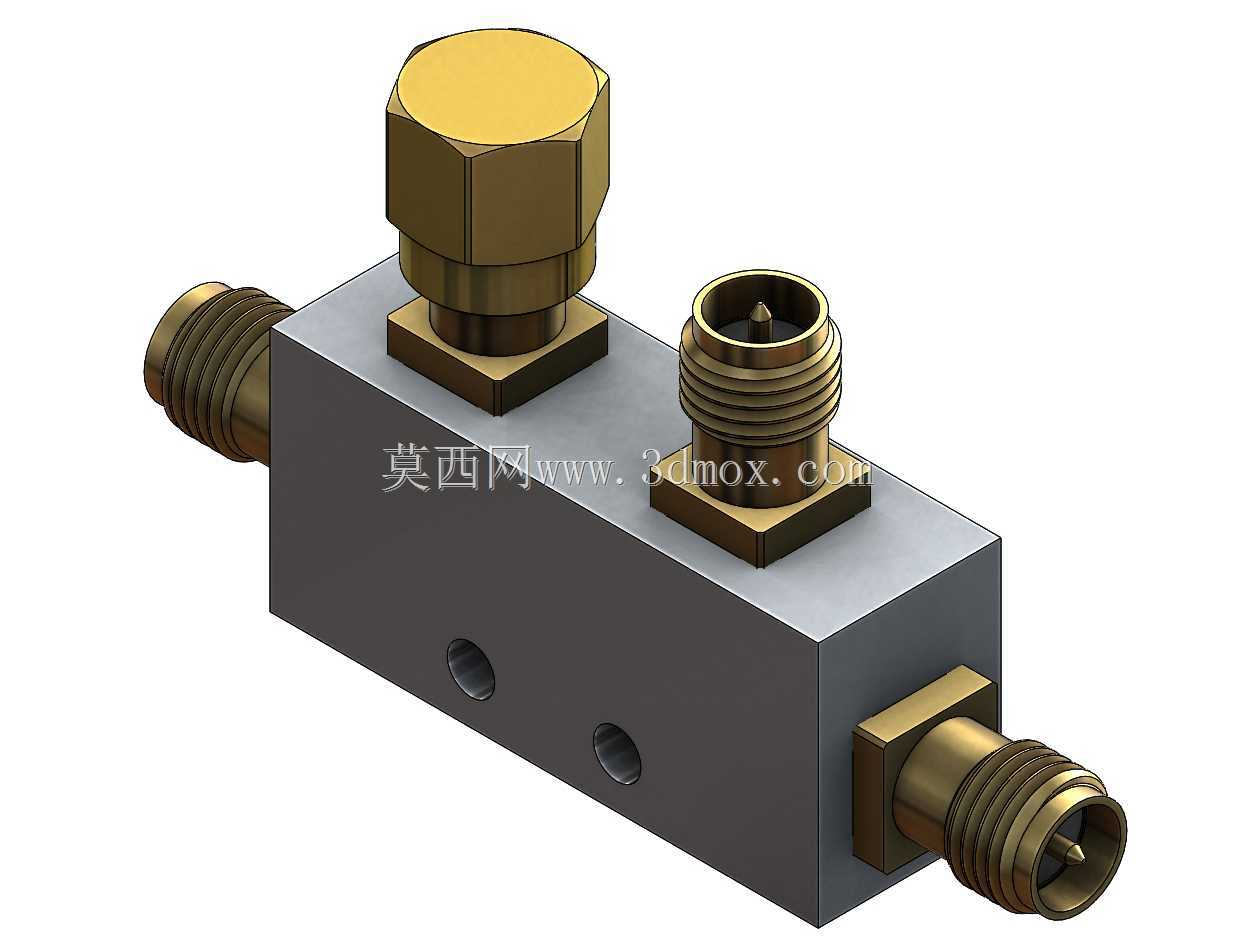

　　在射频微波测试、通信基站信号链路搭建、实验室射频信号分配场景中，定向耦合器是不可或缺的无源器件，这款C3-30倍频程SMA接口定向耦合器，主要用于信号的定向提取、功率监测、信号隔离等场景，能够在指定倍频程带宽内完成主线信号的定向耦合输出，避免反向信号串扰影响前端信号源的工作稳定性。从结构设计来看，整体采用矩形金属腔体作为主体承载结构，腔体选用导磁率低、屏蔽性能优异的金属材质加工，表面做钝化处理，既能够保证内部射频传输路径的电磁屏蔽效果，避免外界电磁干扰影响耦合精度，也能提升器件的环境耐候性，适配常规工业级的工作温湿度范围。腔体三个方向布置SMA型同轴连接器，其中两端为直通主线接口，分别对应信号输入与直通输出端，

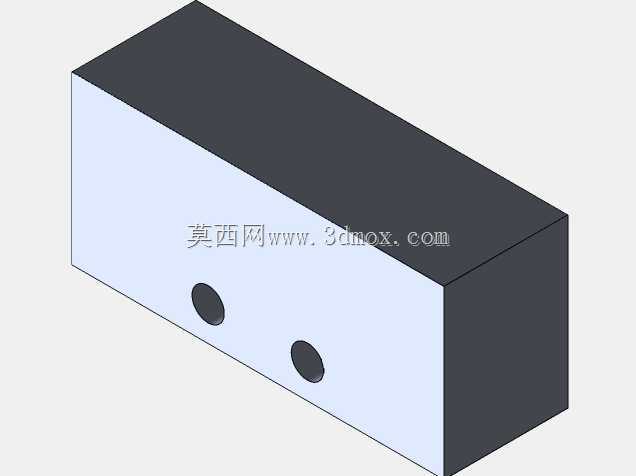

　　顶部的一个连接器为耦合输出端，另有一个顶部接口接匹配负载，用于吸收反向传输的多余信号，保证端口驻波比控制在合理区间。设计过程中，首先根据倍频程的工作带宽要求，确定内部耦合传输线的结构形式与线宽、间距参数，保证在整个工作频段内耦合度的平坦度满足使用要求，同时将各端口的驻波比控制在工程允许范围内，避免信号反射造成的链路损耗异常。安装边界方面，腔体侧面预留两个标准安装孔，可通过M2规格的螺钉直接固定在射频系统的安装面板或者机箱内部的安装凸台上，安装孔的中心距经过精准核算，既保证安装后的结构稳定性，也不会与腔体内部的传输线结构产生干涉，同时各SMA接口的伸出长度经过优化，在连接常规SMA公头连接器时，不会与安装面产生结构冲突，

　　预留足够的操作空间供扳手拧紧连接器，避免连接器拧接过紧造成的接口损伤。外形尺寸上，整体腔体的长宽高参数适配常规射频链路的器件排布密度，不会占用过多的机箱内部空间，各接口的朝向设计充分考虑了射频线缆的走线便利性，两端直通接口处于同一轴线上，可直接串联在主信号传输链路中，无需额外做线缆弯折处理，减少线缆弯折带来的额外驻波影响。在实际使用场景中，这类定向耦合器常被集成在射频功率放大模块的输出端，用于实时监测输出功率的大小，耦合端输出的小比例信号接入功率检测电路，即可在不影响主线信号传输的前提下完成功率采样，也可用于信号源与待测器件之间的隔离，避免待测器件产生的反射信号倒灌进入信号源，造成信号源的输出频率漂移或者功率失准。设计建模过程中，

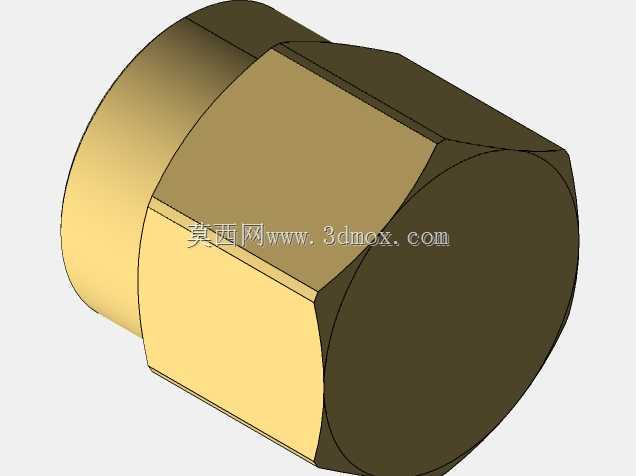

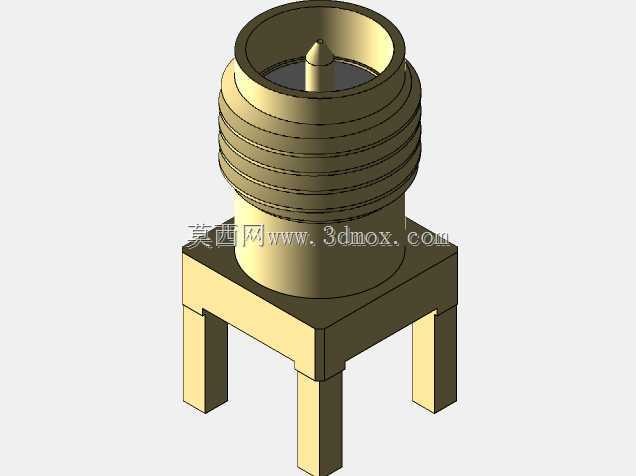

　　严格按照器件手册给出的外形尺寸、接口位置、安装孔位参数进行1:1还原，各连接器的内部插针、外导体尺寸完全符合SMA接口的标准规范，能够直接用于系统级的装配干涉检查，在做整机射频系统的结构布局时，可直接调用该模型进行排布，提前验证线缆连接空间、安装螺钉的操作空间是否充足，避免实际加工装配时出现结构干涉问题。腔体的边角做了小尺寸的倒角处理，既避免加工过程中产生的锐边划伤操作人员，也能减少边角处的电磁反射，提升器件的射频性能一致性。顶部的匹配负载端采用金属封盖结构，封盖与腔体之间采用精密配合，保证内部腔体的电磁密封性，避免信号从缝隙处泄露造成耦合度偏差。各连接器与腔体的连接部位采用法兰定位结构，法兰与腔体表面贴合后通过焊接或者螺钉紧固的方式固定，保证连接器的位置精度，同时提升连接部位的结构强度，在多次插拔连接器后不会出现连接器松动、位置偏移的问题。
