车床快换式刀架结构三维设计作品

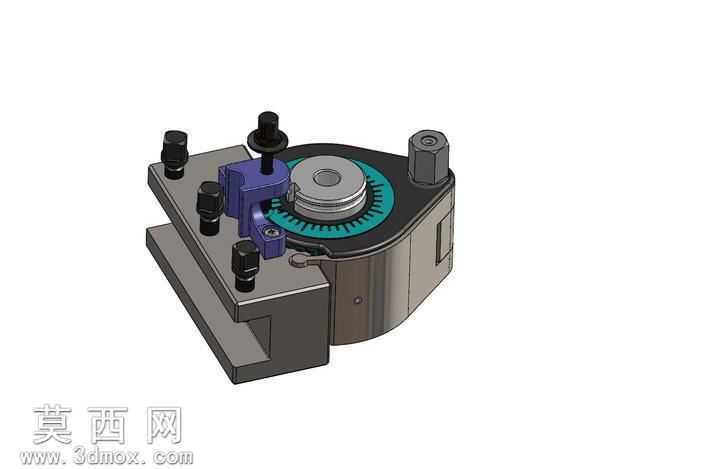

本作品为车床快换刀架的三维参数化设计模型，整体建模过程严格遵循机械设计规范，采用自底向上的装配建模思路完成全结构搭建。建模阶段首先对刀架的各个组成零件进行独立特征构建：针对底座部分，通过拉伸、切除、倒角等基础特征完成安装定位面的结构塑造，精准还原了底座上用于机床装夹的定位槽、螺栓过孔的位置与尺寸公差带，保证底座与车床中拖板的安装适配性；针对刀夹装夹模块，通过多特征组合完成刀具锁紧螺栓、压块、定位销的结构建模，还原了快换结构的定位锁紧逻辑，即通过端面齿盘的啮合实现不同刀位的高精度分度定位，齿盘的齿形参数按照机床刀架的通用分度精度要求进行参数化设定，保证重复定位精度符合车床加工的公差要求。材质与渲染环节，针对不同零件的实际用材赋予对应材质属性：刀架主体的铸铁部件赋予哑光灰铸铁材质，调整材质的粗糙度、反光度参数还原铸铁件的表面质感；锁紧螺栓、定位销等标准件赋予合金钢材质，添加金属表面的轻微氧化质感与倒角处的高光效果；分度齿盘部位赋予淬火钢材质，突出齿面经过热处理后的硬质金属光泽；调节旋钮部位赋予发黑处理的金属材质，还原机床操作件的常见表面处理效果。整体渲染采用工作室柔和光照环境，添加多组辅助光源消除结构死角的阴影，清晰展现刀架的装配层次与结构细节，同时通过半透明剖切预览选项可直观展示内部齿盘的啮合状态、锁紧机构的运动路径。结构设计上，该快换刀架采用多工位刀位布局，可同时装夹多把不同用途的车削刀具，通过顶部的锁紧旋钮即可快速松开齿盘啮合，转动刀架体切换到目标刀位后旋紧旋钮即可完成锁紧，无需重复对刀，大幅缩短车床加工过程中的换刀辅助时间；刀夹部分采用独立模块化设计，可根据不同刀柄尺寸更换对应压块，适配方柄车刀、圆柄镗刀等多种刀具的装夹需求；底座的安装结构采用标准化的车床刀架安装尺寸，可直接适配多数普通卧式车床的中拖板安装位，无需额外改造即可替换原有刀架使用。设计过程中充分考虑了刀架的刚性需求，在刀架体的受力部位做了加厚处理，避免重切削过程中出现让刀变形，同时对各个活动配合面预留了合理的装配间隙，保证转动、锁紧动作顺畅无卡滞，所有棱角位置均添加了工艺倒角，既符合机械加工的工艺要求，也避免使用过程中出现锐边划伤的安全隐患。
