面粉加工用灰石松清粉设备结构设计

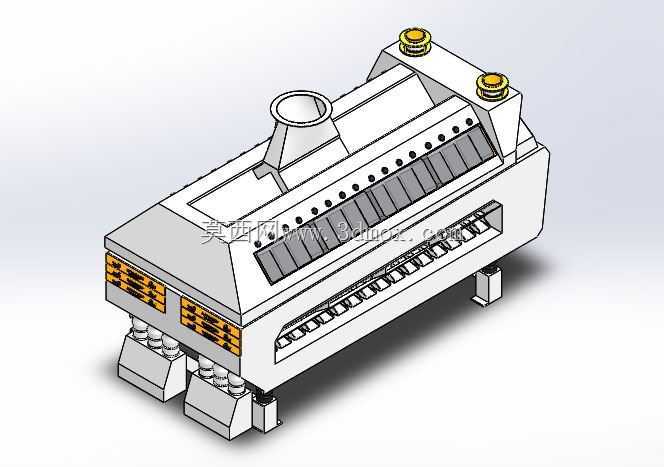

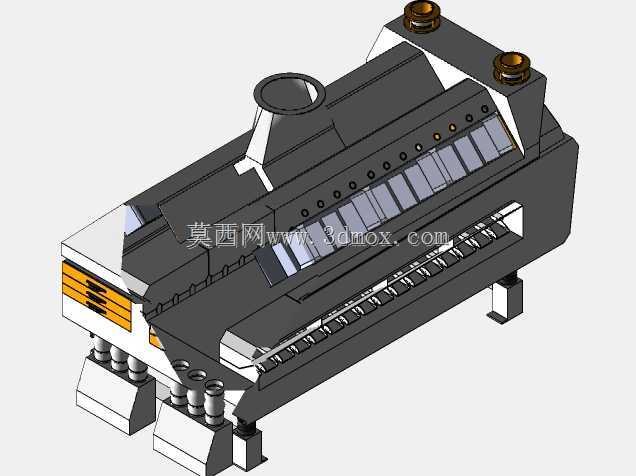

　　在小麦制粉生产线的核心工段中，这类设备承担着提纯粗粒物料、分离麸屑与胚乳颗粒的关键作用，是衔接前路皮磨系统与后续心磨系统的核心处理单元，直接影响最终面粉的灰分指标与成品精度。从现场安装的实际工况来看，设备整体采用落地式支脚布局，底部预留的出料接口可直接对接下方的输送溜管或气力输送管路，顶部的进料口为渐扩式锥形结构，能够保证来料均匀分散进入设备内部的筛理区域，避免进料偏载导致的筛面利用率不均问题。设备顶部设置的两个调节旋钮，分别对应不同筛层的风量调节与筛格压紧度微调，现场操作人员无需拆卸设备外壳即可完成日常工况调整，适配不同原粮品质下的工艺参数切换需求。从结构设计逻辑来看，设备主体采用分段式钣金壳体拼接结构，

　　侧面预留的快拆式检修门可快速打开接触内部筛格，日常更换筛网、清理筛面堵塞物的操作空间充足，无需动用大型吊装工具即可完成常规维护作业。设备正面的多组观察窗可直接观察内部物料的流动状态与筛面物料分布情况，操作人员巡检时可快速判断设备是否存在堵料、筛网破损等异常工况，减少停机排查的时间成本。设备侧面的多组警示标识对应内部的传动与振动部件位置，安装时需在周边预留不小于600mm的操作维护空间，设备底部支脚需与地面预埋钢板做刚性连接，抵消设备运行时产生的规律性振动，避免振动传递到周边配套设备影响整条生产线的运行稳定性。从功能实现角度来看，设备内部结合了筛理分层与风选提纯的双重作用，物料进入设备后先经过多层不同目数的筛网做粒度分级，

　　同时通过贯穿筛层的均匀气流将混杂在胚乳颗粒中的麸屑、连麸粉粒带出，实现不同品质物料的精准分离，相比传统的单筛理设备，提纯后的粗粒胚乳纯度更高，能够有效降低后续心磨系统的研磨负荷，减少麸屑破碎混入面粉的概率。在设计建模过程中，需要重点考量壳体的刚性补强，因为设备长期处于振动工况下，薄板壳体容易出现应力集中导致的焊缝开裂问题，因此在壳体折弯处、筛格支撑位置都设计了对应的加强筋结构，同时筛格的支撑轨道采用了耐磨型材制作，长期抽拉更换也不会出现轨道变形导致的筛格密封不严问题。设备的出料端采用多出口分路设计，可将不同粒度、不同纯度的物料分别输送到对应的后续处理工段，实现物料的分级处理，避免不同品质物料混流影响工艺效果。在安装边界的考量上，

　　设备顶部需要预留不小于300mm的空间用于进料管路的连接与风量调节机构的操作，侧面的检修门开启方向不能正对生产线的主巡检通道，避免开门维护时影响人员通行，设备的整体重心落在四个支脚的中心区域，安装时无需额外做配重处理，只要保证基础地面的水平度误差在允许范围内即可稳定运行。从实际生产的适配性来看，这类设备可适配不同处理量的制粉生产线，通过调整筛网配置、风量参数即可处理不同品质的小麦原料，无论是硬质小麦还是软质小麦的制粉工艺，都能通过参数调整达到理想的清粉效果，设备的整体结构紧凑，相比同处理量的老式清粉设备占地面积更小，能够有效节省车间的工艺布置空间，适合老厂升级改造时替换原有老旧设备，无需对现有车间布局做大规模调整即可完成安装对接。
