管接式直形应变消除夹紧连接结构

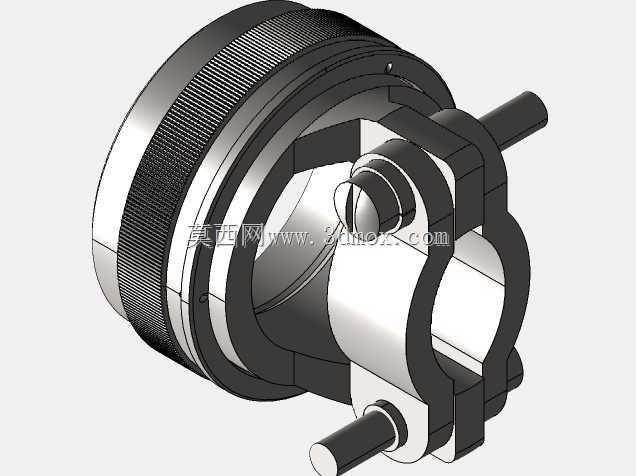

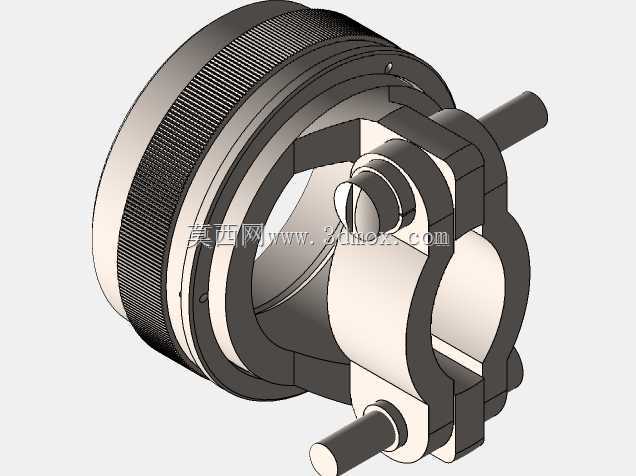

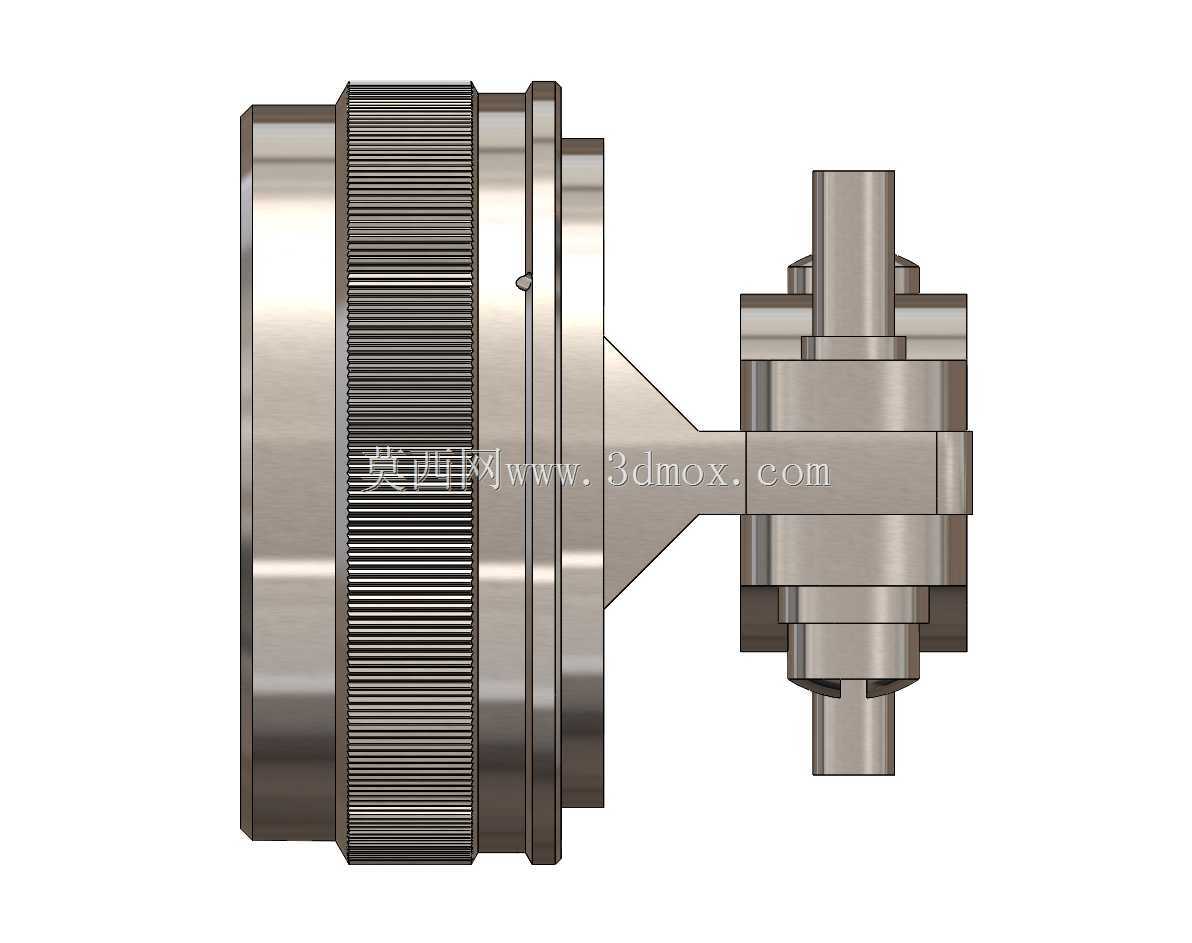

　　在工业管线布设、机电设备线束穿舱连接的场景里，这类应变消除结构是解决管线接驳位置应力集中问题的核心部件，很多现场运维人员都遇到过穿舱管线受拉扯、振动出现密封失效、线芯断裂的问题，根源就在于接驳位置没有做应力卸除设计，外力直接作用在管线与接头的连接端面，时间久了要么密封面错位渗漏，要么线缆芯线疲劳折断，要么硬管接口出现裂纹泄漏。这款结构的核心作用，就是在管线与设备舱壁、或者两段管线对接的位置，通过自身的结构设计将外部拉扯、振动产生的形变应力分散消解，不让应力直接传递到连接密封面或者管线端部。从结构设计逻辑来看，主体采用大口径筒形夹持主体作为核心承载部分，筒身外侧设计滚花纹理，不是为了装饰，

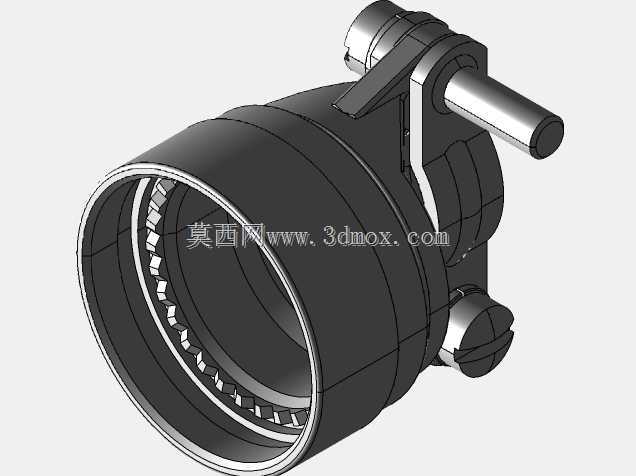

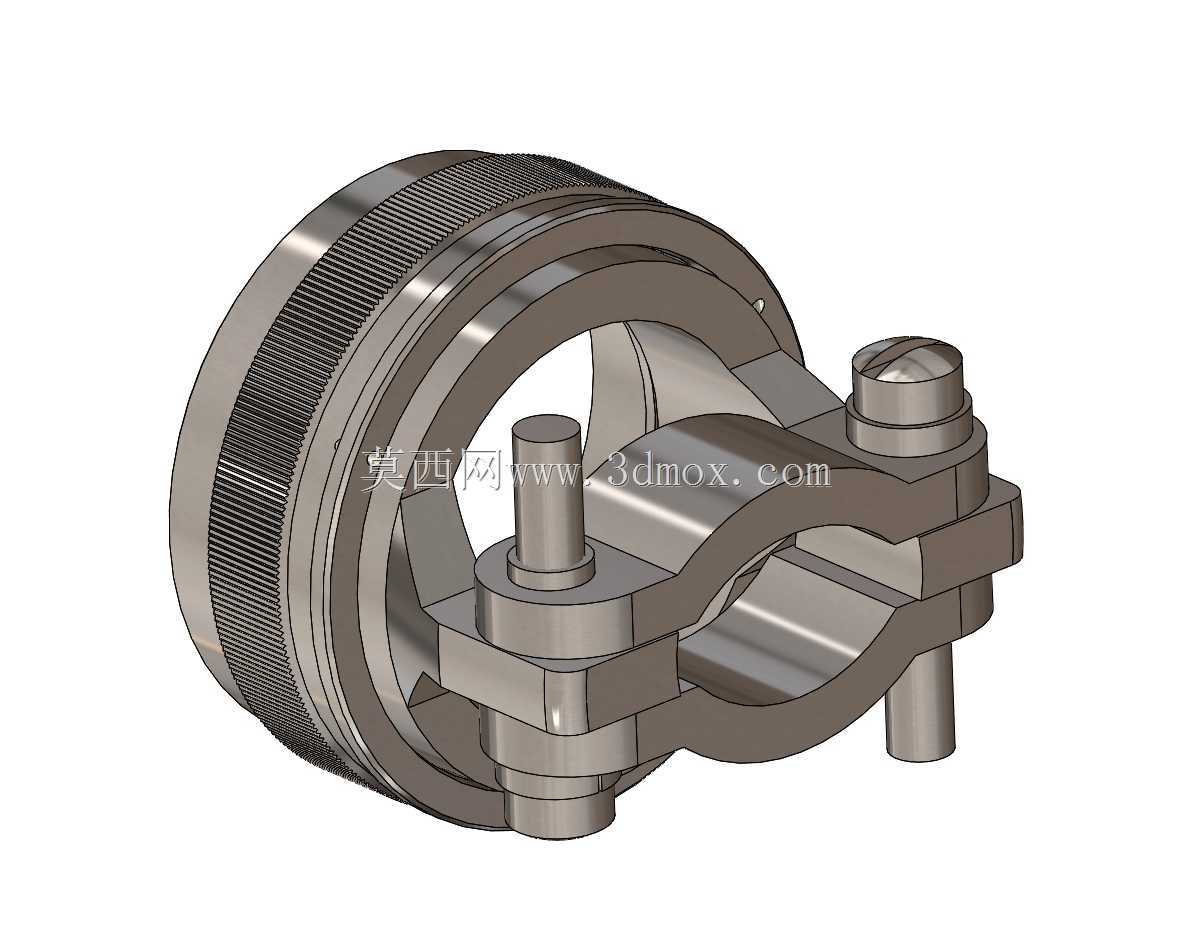

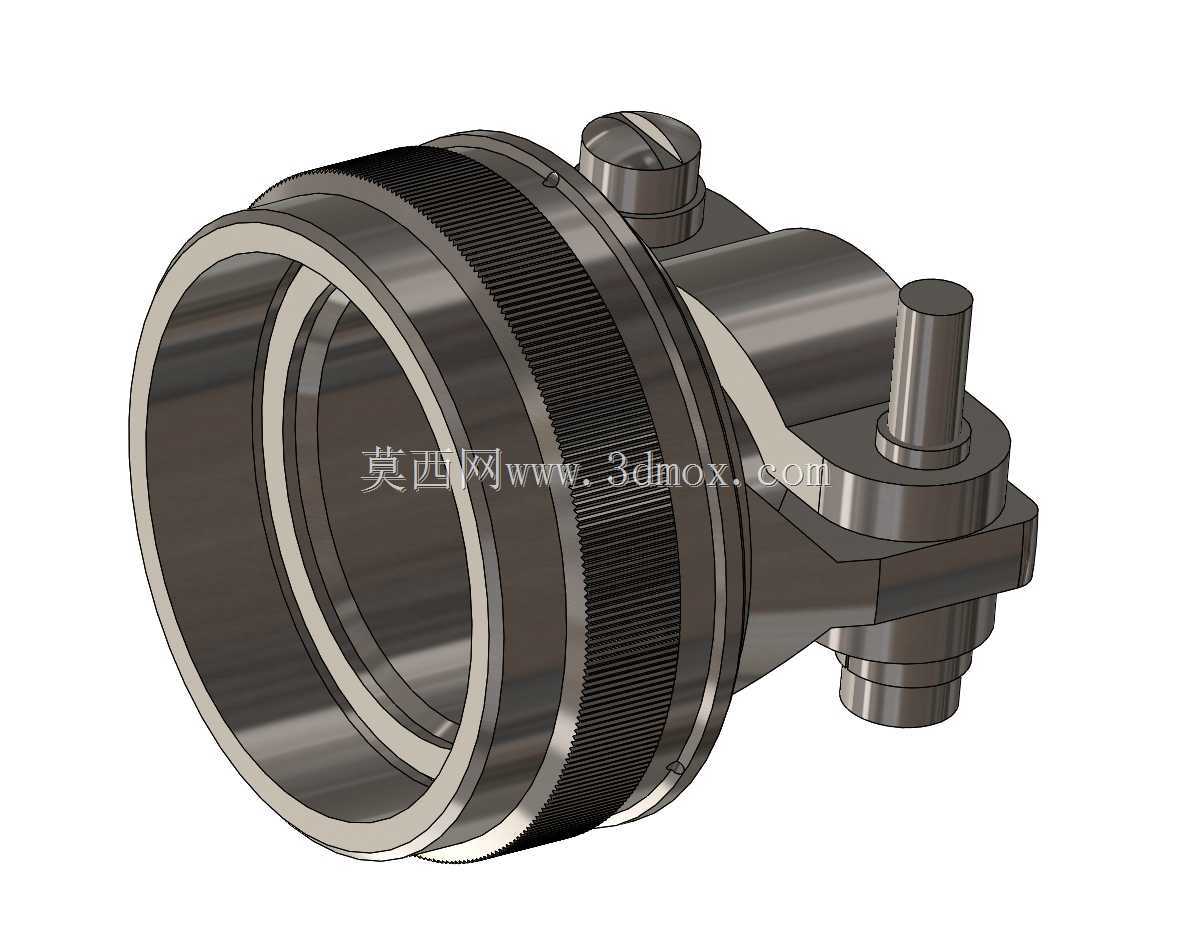

　　是现场徒手安装或者用工具辅助拧紧的时候增加摩擦力，避免施力时打滑，尤其是在设备舱内狭窄操作空间里，没法用大规格扳手卡持的时候，滚花面能让操作人员更稳地施加拧紧力矩。筒身一侧延伸出带销轴的锁紧调节结构，这个销轴是整个夹紧力调节的枢轴，通过绕销轴的转动来带动内部的夹紧环收缩或者张开，实现对穿入管线的抱紧或者释放，相比传统的螺纹旋紧式夹头，这种枢轴调节的结构在需要频繁拆装管线的场景里效率更高，不需要整圈旋转接头，只需要扳动锁紧件就能完成松紧操作。夹持端的内孔做了阶梯过渡设计，不是直通孔，靠近入口的位置做了倒角导向，方便管线穿入的时候快速对位，不会刮伤管线外层的护套或者密封层，内部的夹紧环采用开口弹性结构，抱紧的时候能均匀贴合管线外壁，

　　不会出现局部应力过大夹伤管线的情况，同时保证整圈的夹紧力一致，避免出现偏心导致的密封间隙。安装边界上，主体筒形部分的外径适配常规的穿舱安装孔尺寸，端部的对接法兰边可以直接贴靠在舱壁或者对接端面上，不需要额外加装调整垫片就能保证贴合度，侧方的调节结构突出主体的尺寸做了限位设计，不会和周边的其他管线、结构件产生干涉，哪怕是在密集布线的舱段里，也能预留出足够的操作空间来扳动锁紧件。实际应用中，这类结构不光用在电气线束的穿舱位置，在低压流体输送的软管接驳场景也能适配，只要更换内部对应材质的密封衬圈，就能实现气、液介质输送管线的应力消除，不管是设备运行时产生的持续振动，还是外部管线受到的意外拉扯，作用力都会先被夹持段的抱紧摩擦力抵消一部分，

　　剩余的应力会通过枢轴结构的微小活动间隙释放掉，不会传递到端部的密封连接位置，从根源上降低接驳位置的故障概率。设计的时候特意控制了整体的重量，主体采用轻质合金材质加工，在保证结构强度的前提下不会给连接端带来额外的负重，避免长期负重导致接口变形，所有棱角位置都做了圆角处理，安装的时候不会划伤操作人员的手套或者管线外层，调节销轴的端部做了防脱设计，反复拆装调节也不会出现销轴脱落导致结构散架的问题。很多现场改造项目里，原先采用的普通接头没有应变消除结构，设备运行三个月左右就会出现接口渗漏、线芯折断的故障，更换这类应变消除结构之后，接驳位置的维护周期能延长数倍，尤其是在有持续振动的设备上，比如移动作业的工程机械、有动力部件的工业设备上，这种结构的优势会更明显，不需要频繁对接驳位置进行检修紧固。
