管架结构越野小车3D打印实体

　　这款管架式越野小车的结构设计，核心围绕3D打印工艺的成型特性做适配，整体没有采用传统乘用车的承载式车身思路，而是用空间管桁架作为整车受力核心，所有杆件的连接节点都做了圆弧过渡处理，避免3D打印过程中出现应力集中导致的层间开裂，同时省去了额外的支撑结构用量，打印时无需为内部空腔添加大量可溶性支撑，能有效降低打印失败概率。从实际应用场景来看，这类小尺寸越野结构件既可以作为3D打印工艺验证的测试载体，用来测试大尺寸悬空结构、薄壁杆件、活动铰接位的打印精度，也可以作为缩比模型用于越野车辆结构原理的教学演示，还能作为桌面级摆件满足模型爱好者的组装需求。

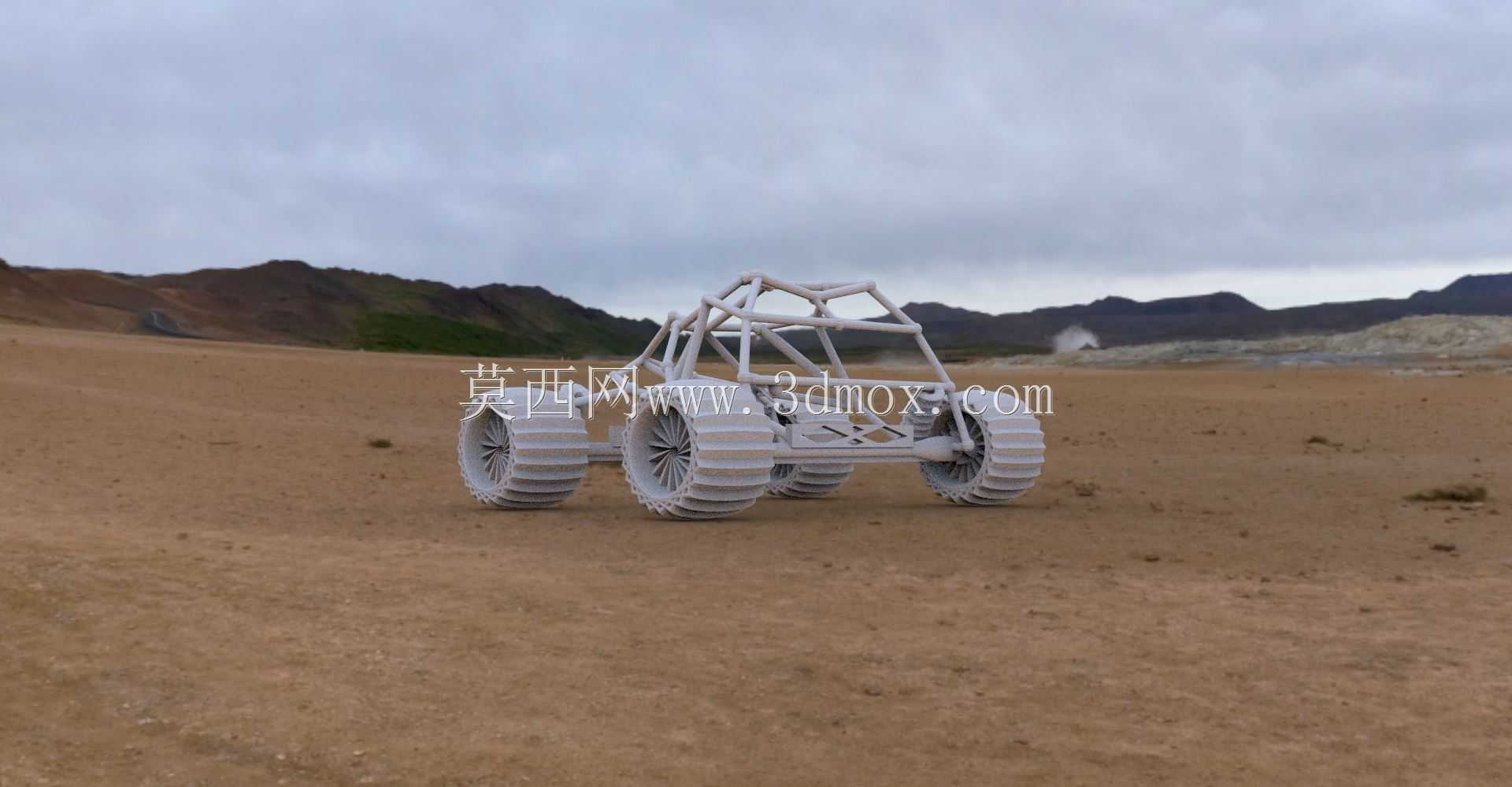

　　整车的功能特性上，四个车轮采用独立的悬架连接结构，每侧的摇臂都预留了铰接安装位，打印完成后可以直接穿入销轴实现摆动，不需要额外做后期的切削加工，轮胎表面做了深齿形的越野胎纹设计，胎纹的凸起高度和宽度都匹配FDM打印的最小成型壁厚，不会因为胎纹过细导致打印后出现断齿、缺料的问题，同时深胎纹在沙地、粗糙台面等接触面滚动时能提供足够的抓附力，避免滚动过程中出现打滑空转。传动部分采用了直连式的半轴结构，半轴与轮毂的连接位做了扁位防呆设计，装配时不需要额外打胶固定，靠过盈配合就能传递扭矩，差速器位置的壳体和管架直接连为一体，减少了单独装配差速壳的工序，打印时可以将传动壳体与主车架作为一个整体输出，降低装配累计误差。

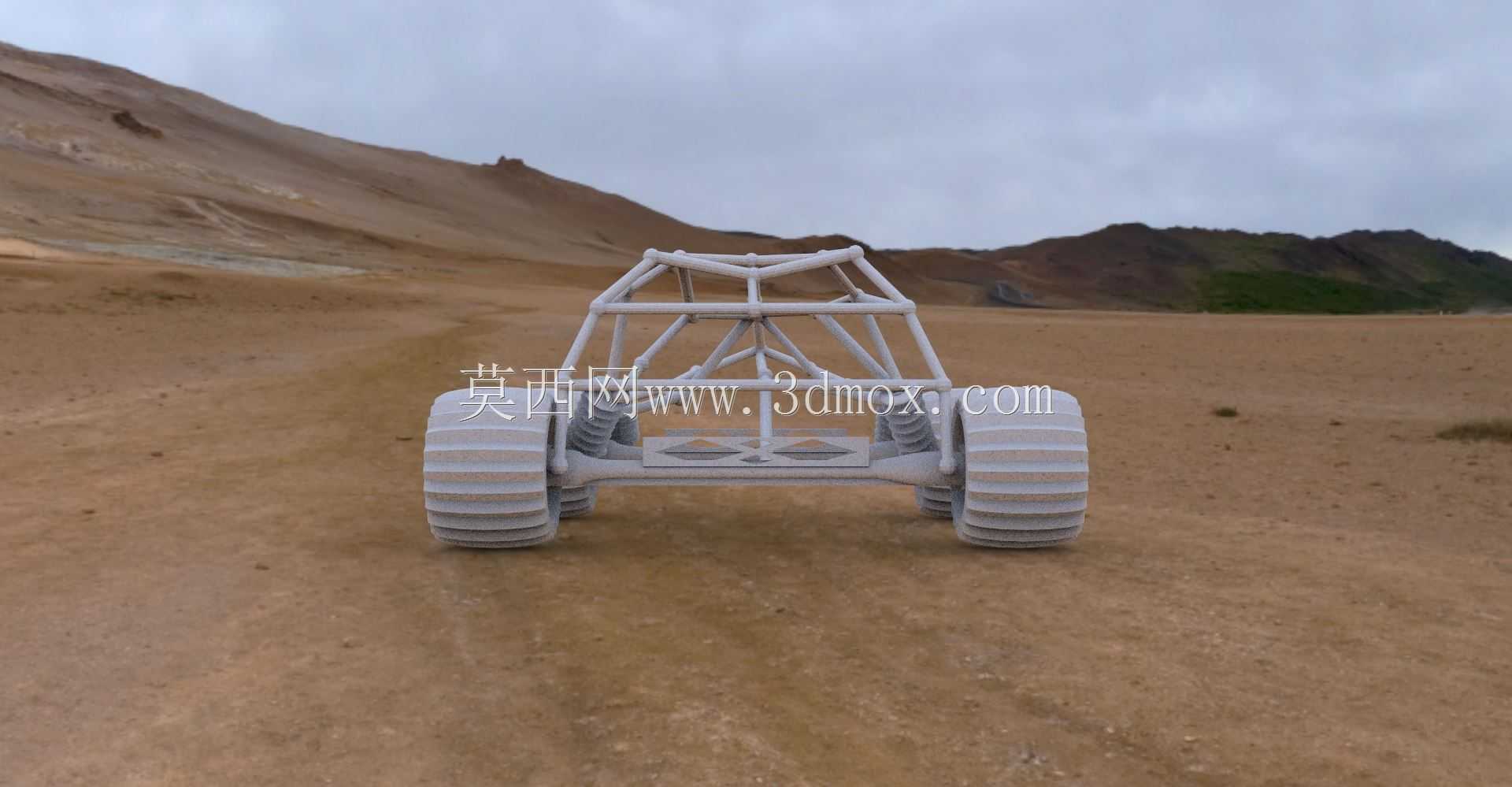

　　设计思路上，整车的所有安装边界都做了统一的壁厚控制，所有受力杆件的壁厚保持在2mm，既满足3D打印时的最小强度要求，又不会因为壁厚过大导致打印时间过长、材料浪费。车架的上部管架形成了完整的乘员舱轮廓，管架的排布完全按照越野赛车的防滚架受力逻辑设计，前部的管架延伸至车头位置形成防撞缓冲区，后部的管架收拢连接到后悬架的安装座上，侧向的管架形成车门的轮廓，整个管架的受力路径从车轮接地点开始，经悬架摇臂传递到车架主纵梁，再分散到整个空间桁架结构上，即使受到侧向的冲击力，也能通过多根杆件分散载荷，不会出现单点断裂的问题。

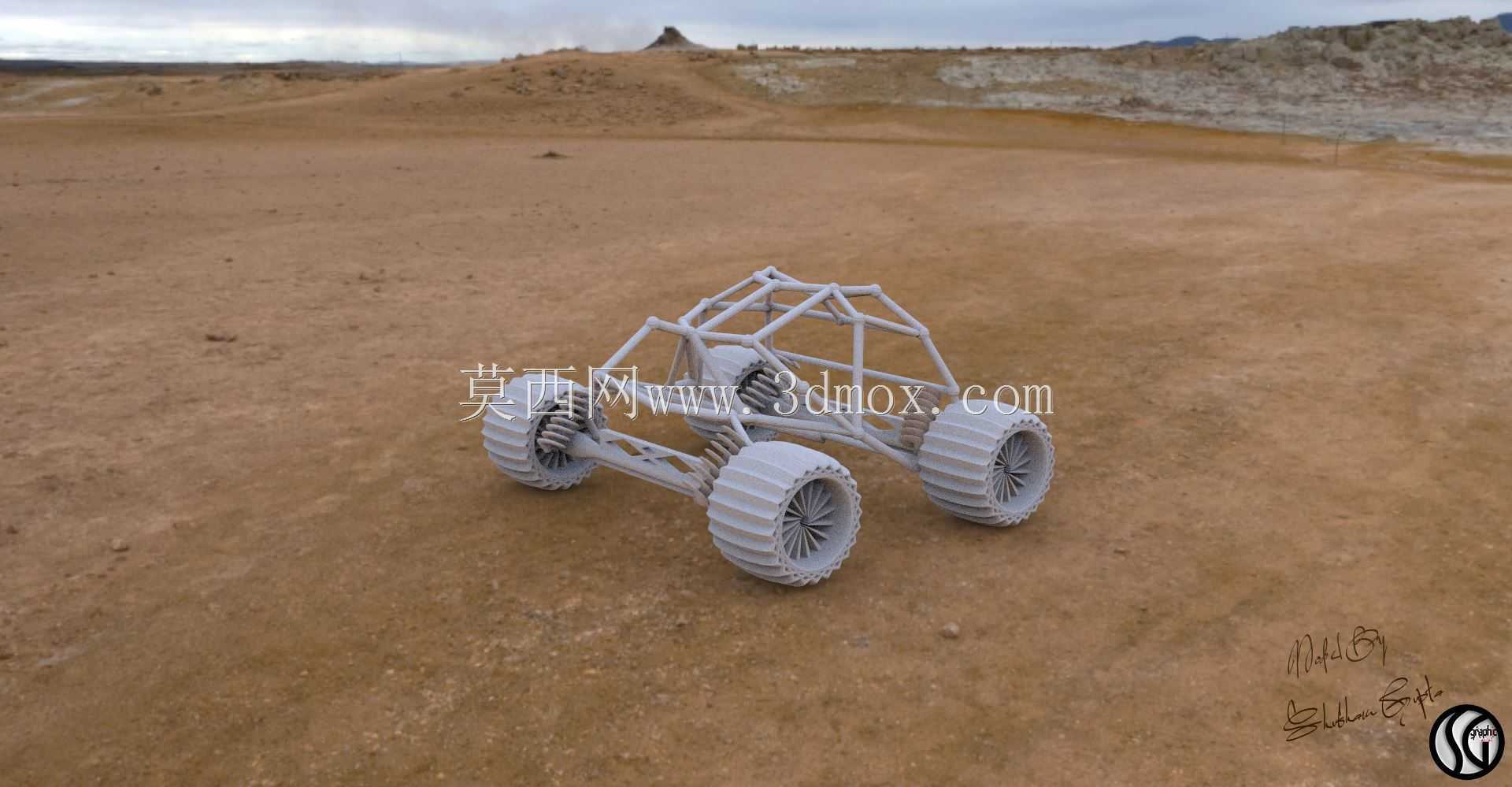

　　外形尺寸方面，整车的轮距与轴距比例按照真实越野巴吉车的缩比设定，车轮的外沿宽度略宽于车架主体，避免侧翻时车架直接接触地面，悬架的上下摆动行程预留了足够的空间，车轮上下跳动时不会与车架管架发生运动干涉，轮胎的外径与车架离地高度的比例经过调整，保证整车的接近角、离去角都能满足小障碍通过的需求，即使遇到高度为轮胎半径三分之一的凸起障碍，也能顺利通过不会托底。所有活动部件的配合间隙都预留了0.3mm的打印公差，适配常规PLA、ABS等打印材料的收缩率，打印完成后不需要打磨就能顺畅转动，不会出现卡滞、过松旷的问题。车架底部做了平整化处理，打印时可以直接将底面作为打印接触面，不需要添加额外的底座支撑，整个模型打印时的摆放角度无需做特殊调整，沿Z轴正方向摆放就能实现最优的打印效果，所有悬空位置的倾斜角度都大于45度，符合FDM打印的自支撑角度要求，能大幅降低打印后的支撑去除工作量，同时保证杆件表面的成型质量。
