斯特林发动机机械结构三维设计作品

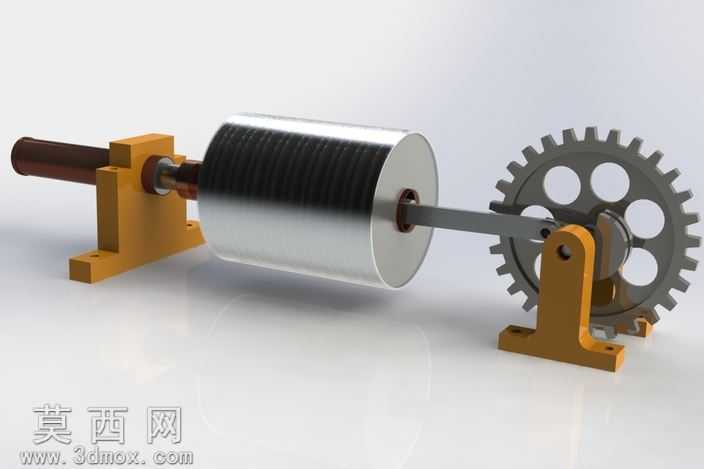

本作品为大学课程项目阶段完成的斯特林发动机三维设计成果，建模过程依托三维参数化设计软件完成，整体遵循机械设计的装配逻辑与公差规范，完整还原了斯特林发动机的核心传动与做功结构。建模阶段首先完成各零件的参数化草图绘制，对核心的传动齿轮进行了渐开线齿形的精准绘制，按照标准模数设定齿距、齿厚、齿顶高参数，齿轮盘面做了轻量化镂空设计，在保证结构强度的前提下降低整体重量；动力输出轴采用圆柱轴体结构，与齿轮的配合位置做了轴肩定位设计，保证装配同轴度；回热器部位采用螺旋翅片结构建模，每一圈翅片的螺距、厚度保持均匀一致，还原斯特林发动机的热交换核心结构特征；两侧的支撑轴承座采用L型支座结构，底部预留安装固定孔位，支座与轴体的配合位置做了轴承安装位的沉孔设计，符合实际机械装配的工艺要求。材质与渲染阶段，针对不同零件的实际材质属性做了对应的材质球参数调整：动力输出轴赋予抛光铜质材质，调整金属粗糙度与反射参数，还原铜材温润的金属光泽；支撑支座赋予铸铁烤漆材质，设置哑光橙黄漆面效果，添加细微的漆面颗粒质感提升真实度；传动齿轮赋予调质钢材质，调整金属高光与轻微氧化质感，还原机加工钢件的表面特征；螺旋回热器赋予弹簧钢材质，表现金属薄片的弹性质感与金属反光特性；整体渲染采用影棚柔光环境，添加柔和的环境遮蔽效果，清晰展现各零件的装配关系与结构细节，避免过强反光遮挡结构特征。设计过程中重点梳理了斯特林发动机的动力传递路径，从热腔置换、冷热端热交换到齿轮动力输出的整套结构逻辑，在建模过程中对各运动部件的配合间隙做了合理预留，保证虚拟装配下不存在结构干涉，虽然部分细节结构仍有优化空间，但完整复现了斯特林发动机的工作原理与机械构造，可作为机械原理学习、结构演示的参考模型，帮助理解外燃机的工作逻辑与机械传动的配合方式。
