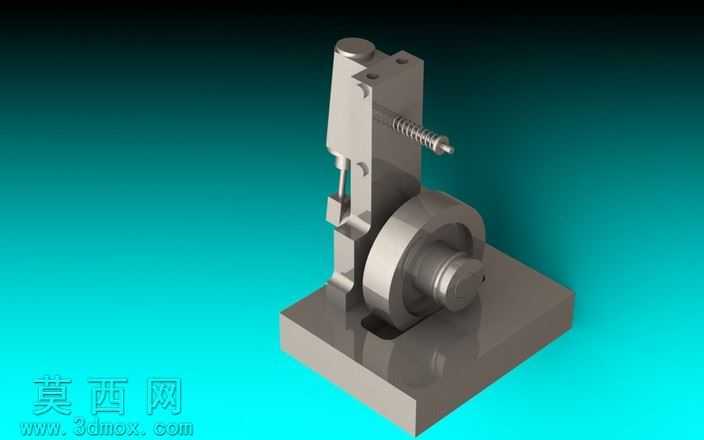

单缸振荡活塞式蒸汽发动机结构模型

本模型为单缸振荡活塞式蒸汽发动机的三维实体建模成果，建模过程中严格遵循机械设计的尺寸配合规范，对各零部件的公差配合、装配关系进行了精准还原。整体建模从基座部分开始搭建，首先完成方形安装底座的实体绘制，对底座的安装定位槽、支撑立面的连接结构进行细化，确保底座部分的刚性支撑结构符合实际机械的受力设计逻辑。随后依次完成立式支撑机架、活塞缸体、复位弹簧组件、曲柄飞轮机构、活塞连杆部件的独立建模，每个零件都还原了真实的倒角、退刀槽、安装孔位等工艺细节，避免出现无工艺结构的理想化几何形体。材质设置阶段，为所有金属零部件赋予了磨砂金属材质，调整材质的反射粗糙度、金属度参数，模拟铸铁机加工零件的真实表面质感，对弹簧部件单独设置了光亮弹簧钢材质，突出弹性零件的表面加工特性，飞轮部分添加了细微的表面纹理，还原铸造毛坯经机加工后的表面差异。渲染阶段采用渐变青蓝色背景，搭配侧上方45度的主光源与底部补光，清晰展现各部件的装配层次与结构轮廓，通过光影效果凸显零件间的装配间隙与运动配合关系。结构设计上，该模型完整还原了蒸汽发动机的核心运动逻辑：蒸汽推动活塞做上下往复运动，通过连杆将直线运动传递给曲柄结构，带动飞轮做旋转运动，同时复位弹簧保障活塞完成回程动作，振荡式的结构设计简化了配气机构，整体结构简单紧凑，能够直观演示外燃机的基础工作原理，可用于机械原理教学演示、动力机械结构认知等场景，建模过程中对运动副的位置进行了精准定位，确保各运动部件不存在干涉问题，完整复现了该类简易蒸汽发动机的机械传动逻辑。
