模块化3D打印锂电池组收纳供电结构

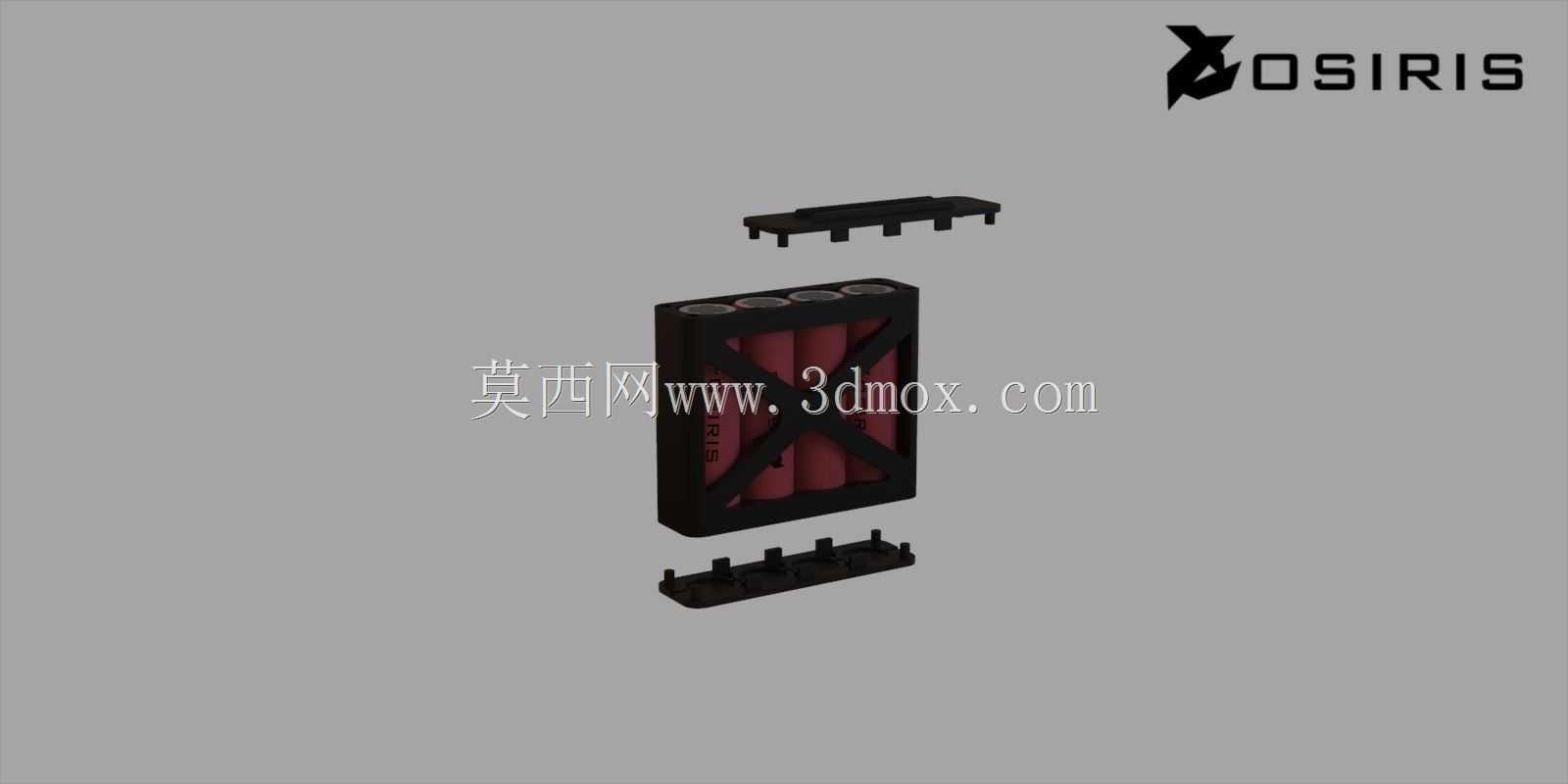

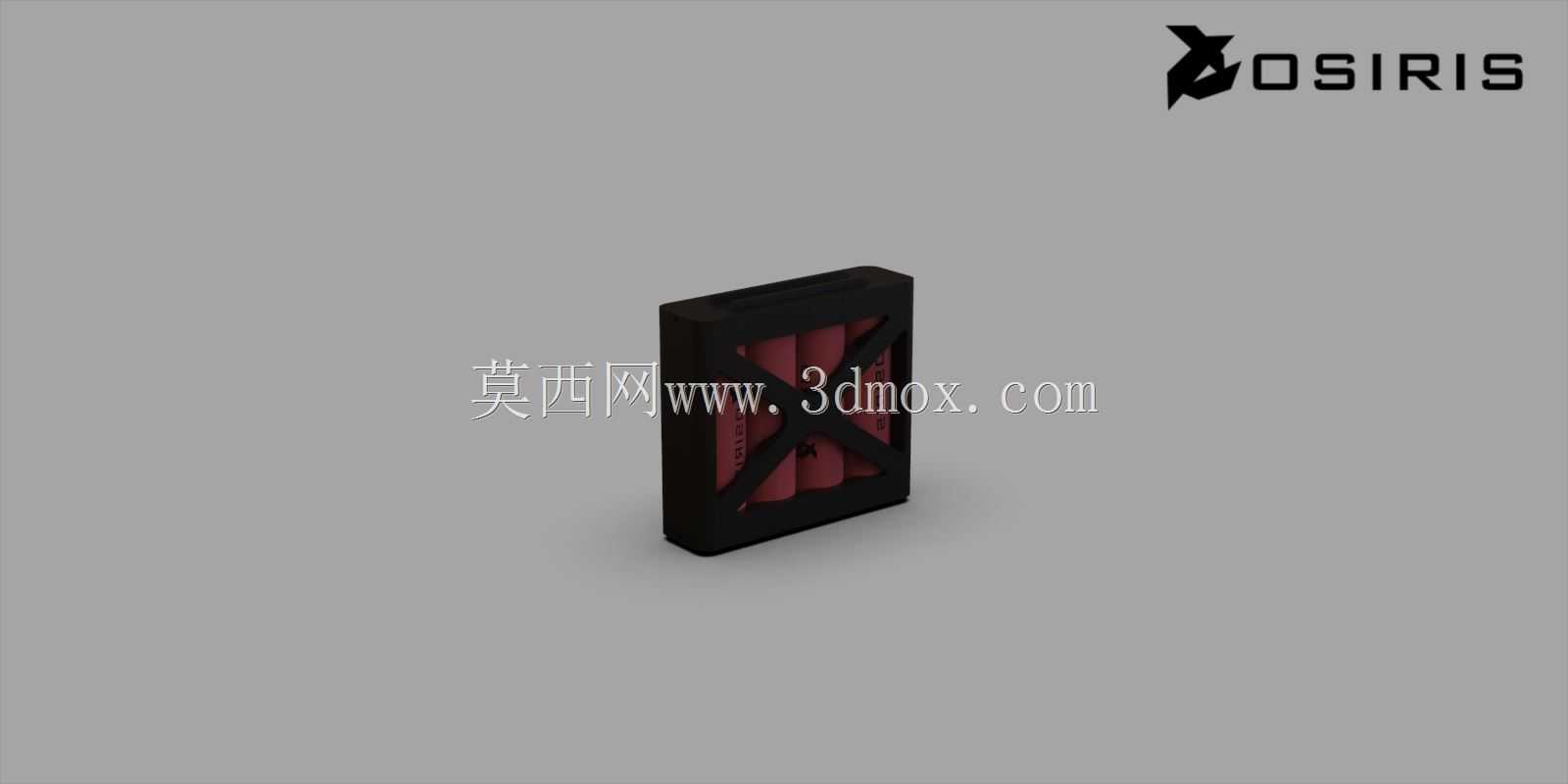

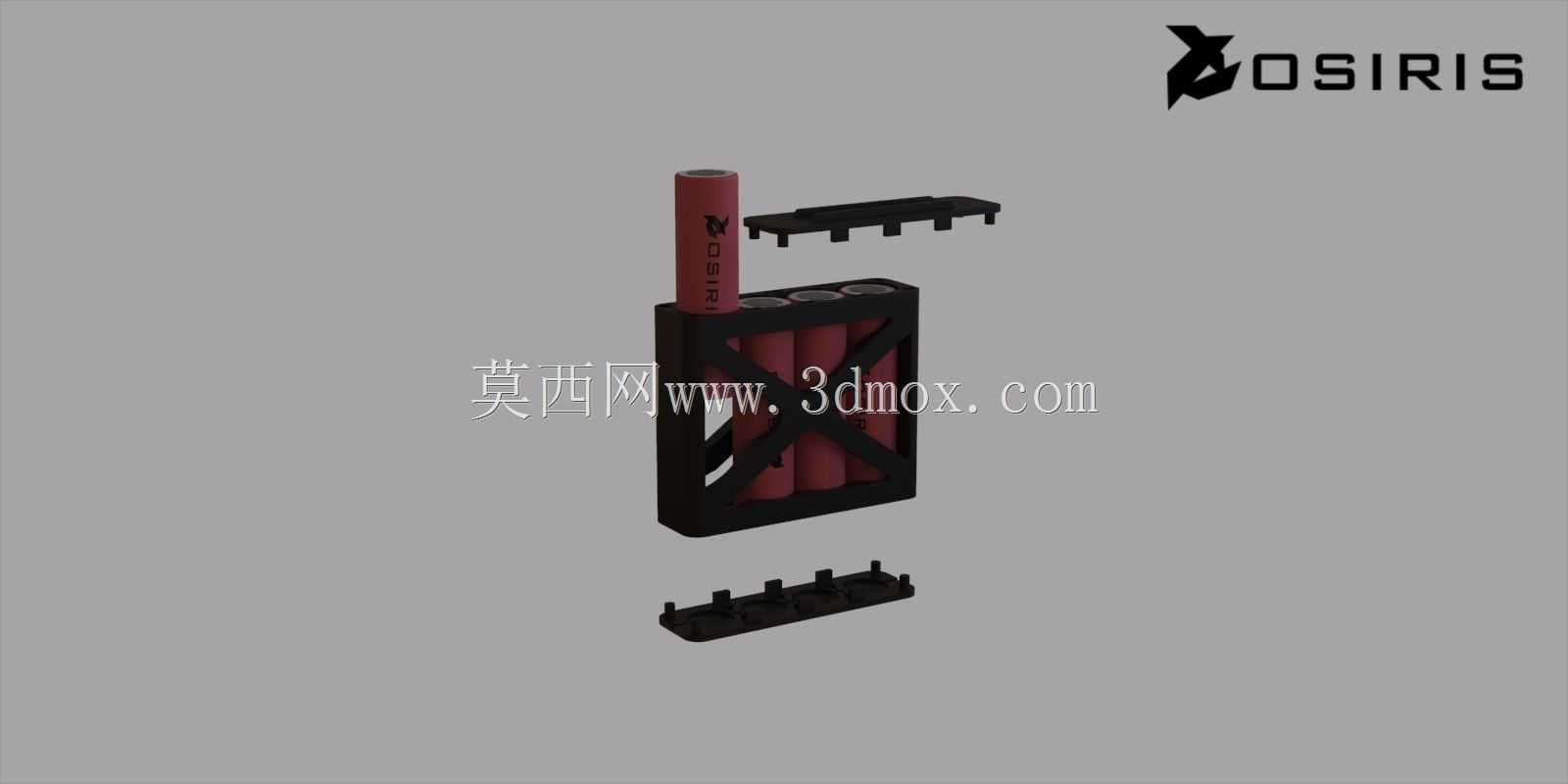

　　该结构针对户外作业、便携电子设备临时补能场景设计，核心解决多节18650规格圆柱锂电池的规整收纳、快速串并组合与安全防护问题，适配普通5V移动充电模块的安装位预留，可直接作为小型便携供电单元使用，也可嵌入到自制便携电子设备、小型3D打印外设、户外探测小装置内部作为内置电源舱。从结构设计逻辑来看，整体采用分体式组合思路，分为电池容纳仓、端盖固定件、接触导通压条三个独立部分，电池容纳仓采用交叉加强筋结构，仓体内壁做0.2mm的微凸卡位，每节电池装入后可依靠塑料件自身弹性实现径向固定，避免设备移动过程中电池晃动导致的接触不良；仓体侧面做镂空减重设计，既减少3D打印耗材用量，也能给充放电过程中的电池留出散热间隙，

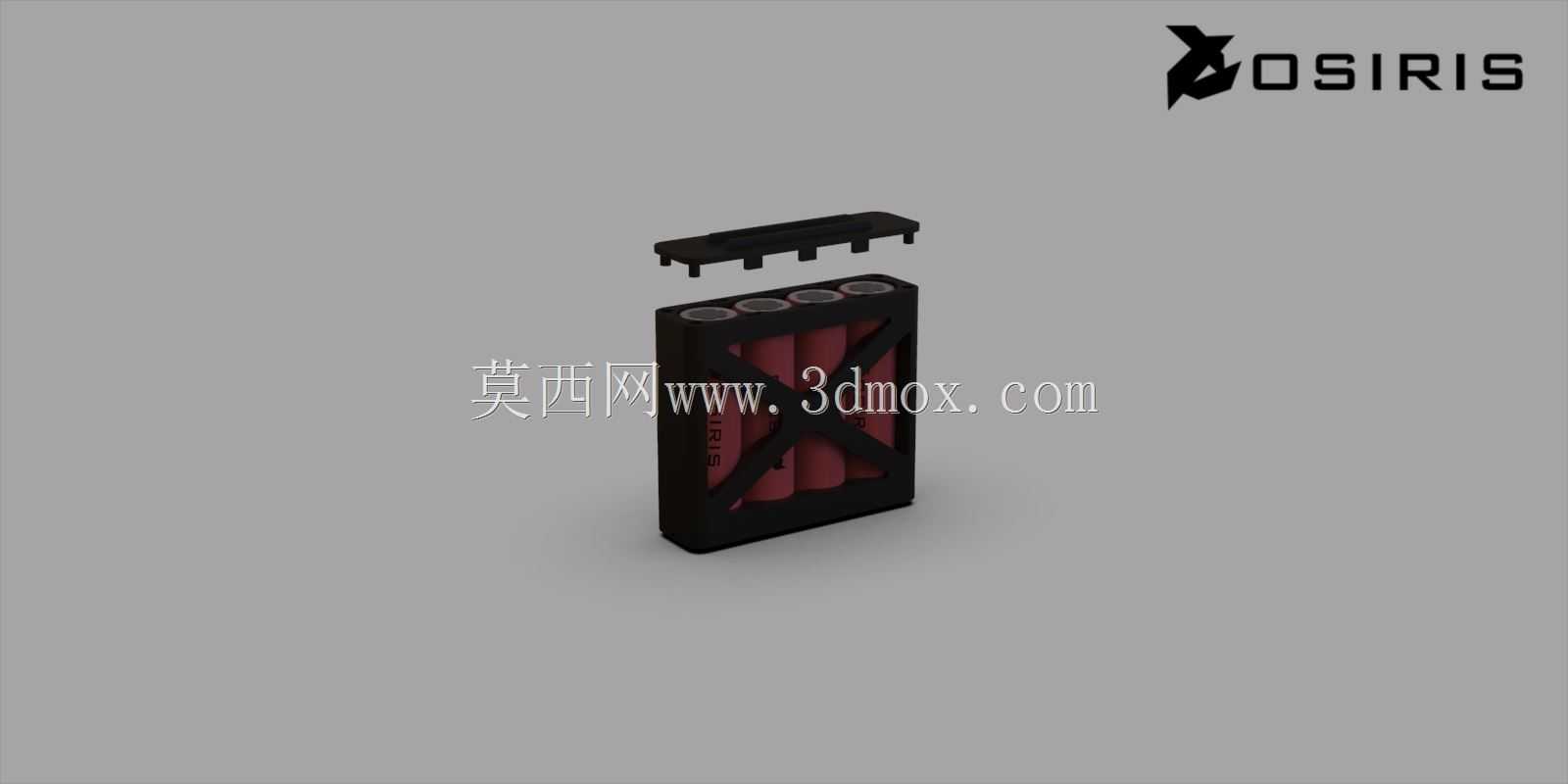

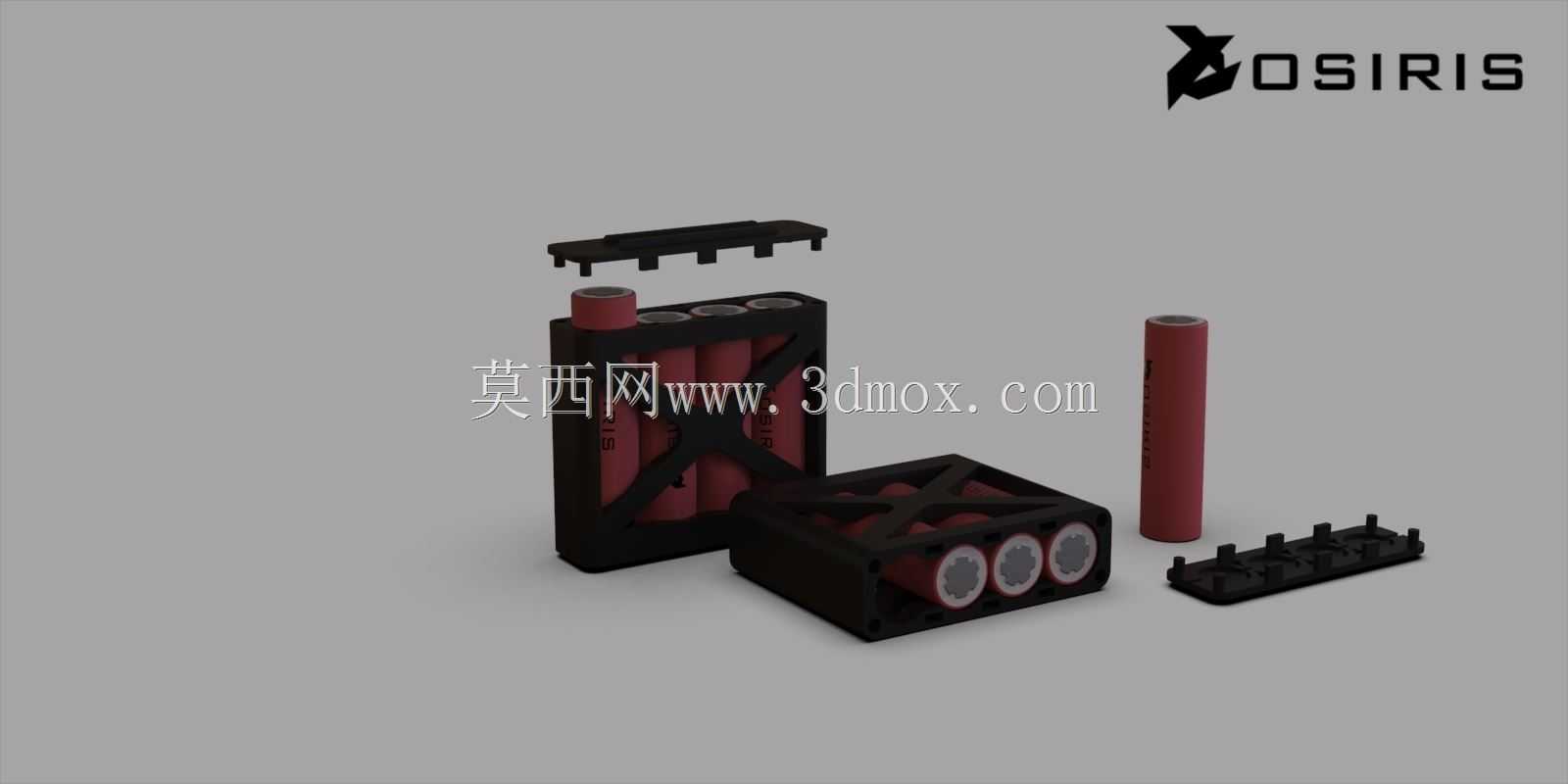

　　避免密闭空间内热量积聚带来的安全隐患。端盖部分采用卡扣式连接，无需额外螺丝固定，对准仓体边缘的卡槽按压即可完成锁止，拆卸时只需撬动侧边的解锁缺口即可快速打开，方便更换电池或者调整串并连接方式；接触导通压条上预留了标准镍片焊接位，压条内侧做与电池正极凸点匹配的凹陷定位，安装后可保证每节电池的电极接触压力一致，避免出现个别电池接触虚接导致的整组供电中断。从安装边界来看，单组三电池容纳仓的外形尺寸控制在105mm42mm38mm范围内，可根据实际供电容量需求进行多仓拼接，仓体外侧设计有统一的拼接卡槽，多组仓体拼接后可通过侧边的卡扣实现横向或纵向组合，无需额外固定件即可组成不同容量的电池组，最小单元支持3节18650电池串并组合，

　　最大可扩展至12节组合，满足从5V2A小功率供电到12V5A大功率输出的不同场景需求。结构设计时充分考虑3D打印的工艺特性，所有转角处均做R2以上的圆角过渡，避免打印过程中出现翘边问题，所有安装孔位均预留0.3mm的打印公差，无需二次打磨即可完成装配；电池仓内壁与电池外壁的配合间隙控制在0.15mm，既保证电池装入时的顺畅度，也不会出现电池松垮晃动的问题。导通压条与端盖之间预留1mm的压缩余量，当端盖扣合后，压条可在弹簧弹力（或镍片自身弹性）作用下持续压紧电池电极，即使在振动工况下也能保证接触可靠性。该结构还预留了充电模块的安装位，仓体端部的空腔可直接嵌入普通5V充放电保护板，保护板的USB输入输出口可从端盖的预留开孔处伸出，

　　无需额外开孔改造即可直接组装成完整的便携充电宝，单组3节2000mAh电池组合后，配合普通5V充电器的充电时间可控制在1小时以内，满足快速补能的使用需求。在实际使用场景中，该结构既可以作为独立的便携电源使用，适配户外露营、野外测绘、小型航模外场供电等场景，也可以作为内置电源舱嵌入到自制的3D打印便携设备、小型检测仪器、桌面小工具内部，替代传统的一体式电池盒，实现容量的灵活配置；结构所有部件均采用通用3D打印耗材即可制作，用户可根据自身使用需求调整仓体长度、电池卡位数量，适配不同规格的圆柱锂电池使用，无需开模即可快速制作出适配自身设备的定制化电源结构。
