摩托车铅酸电池YTX系列承载托盘结构

　　日常做两轮车动力配套结构设计时，电池安装位的适配一直是容易被忽略却直接影响整车可靠性的环节，这款针对YTX系列铅酸电池开发的托盘结构，就是专门解决小排量骑式车、踏板车电池舱内的电池固定、防护与定位问题的配套承载件。从实际装车场景来看，这类托盘主要安装在摩托车座垫下方的电池舱内，替代过去直接用金属压条捆绑电池的粗放安装方式，避免车辆行驶过程中持续振动带来的电池移位、外壳磨损、接线端子拉扯松脱等常见故障。

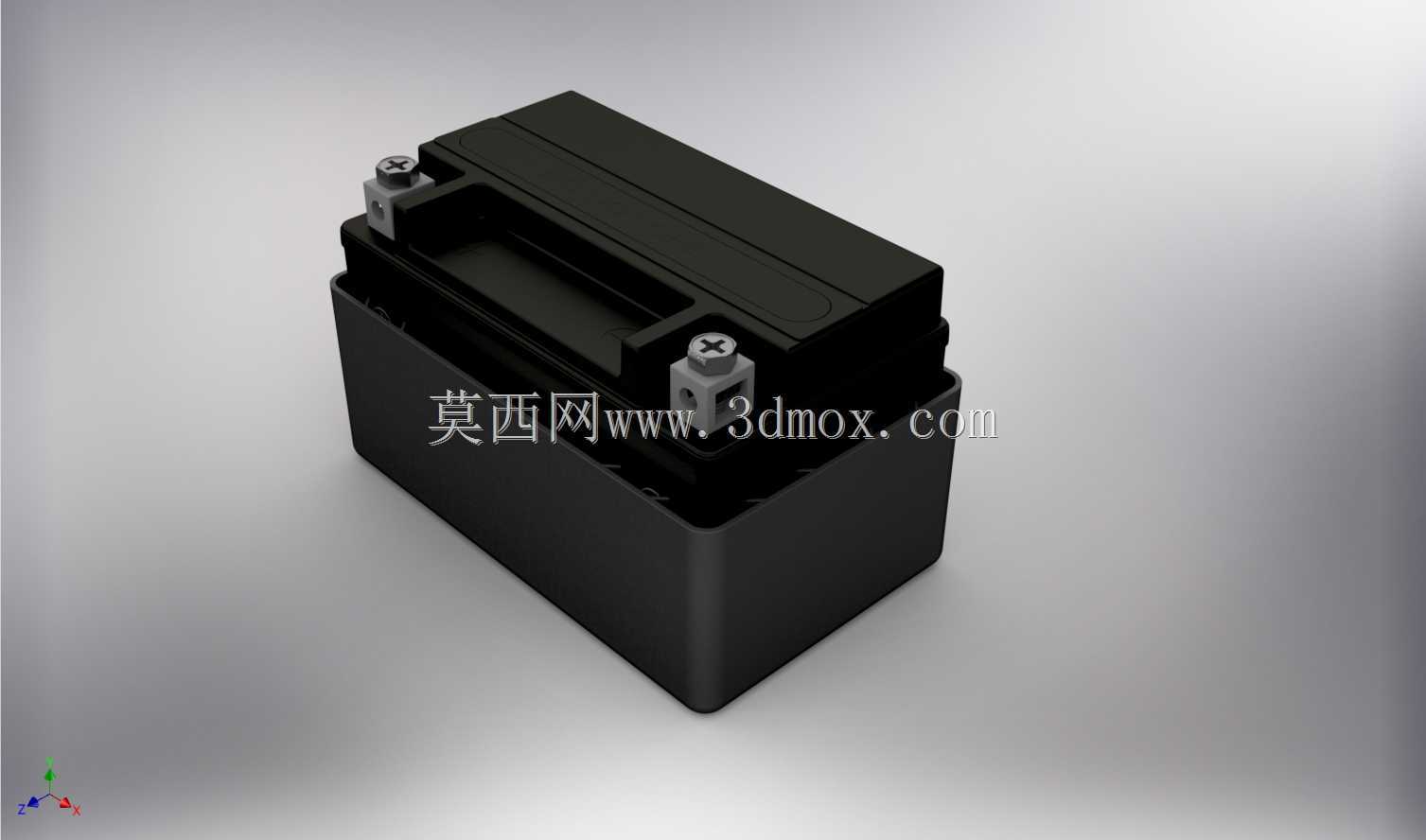

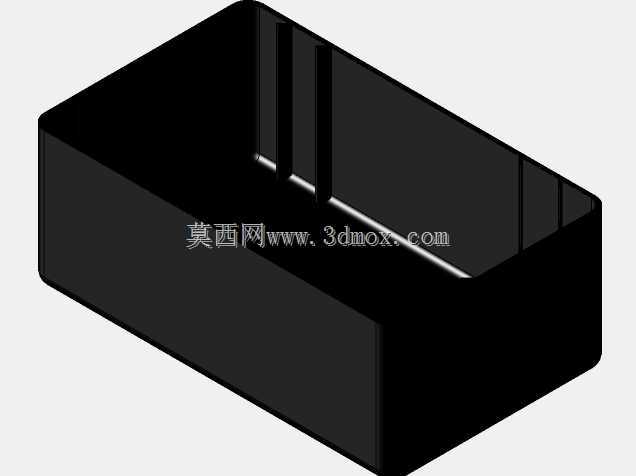

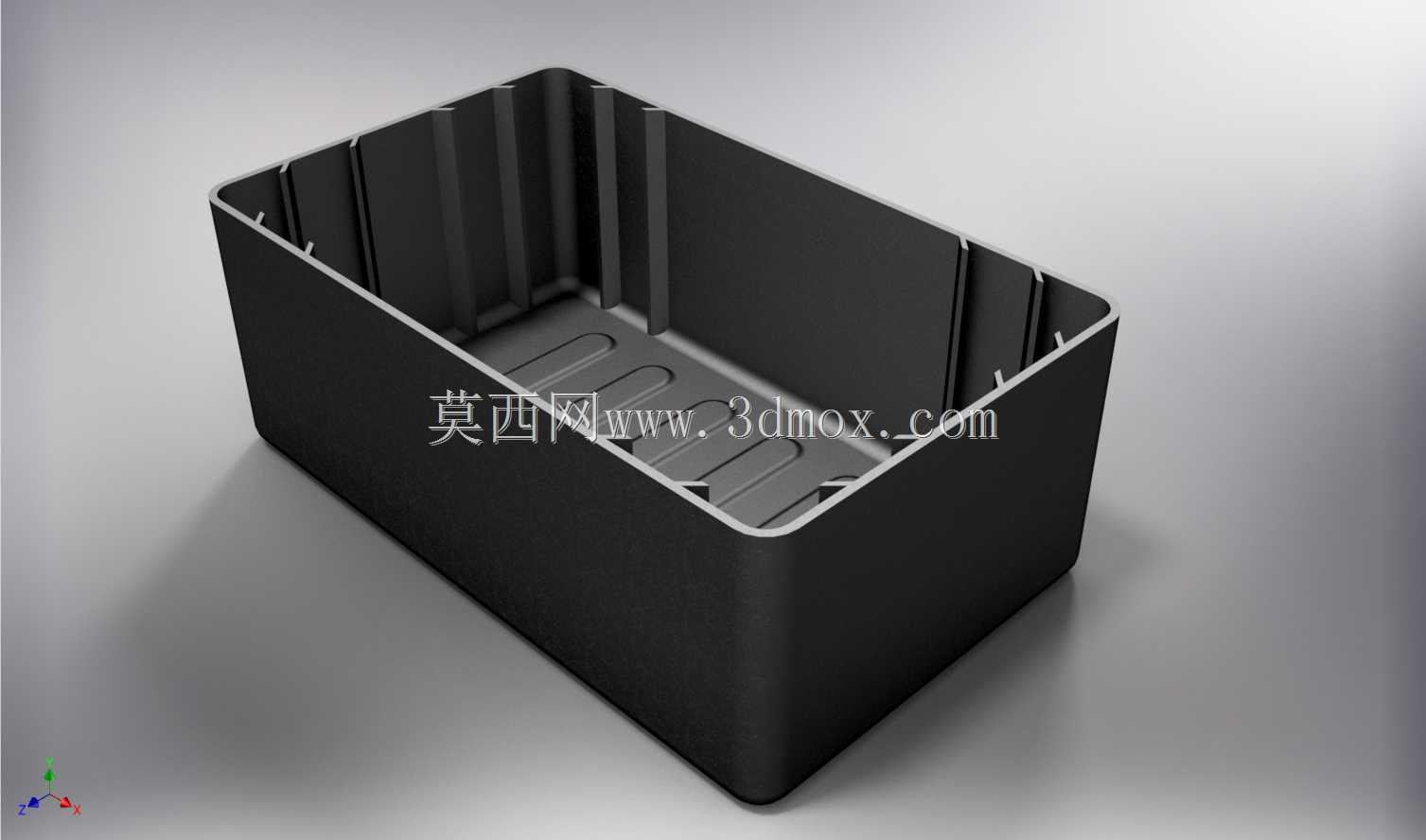

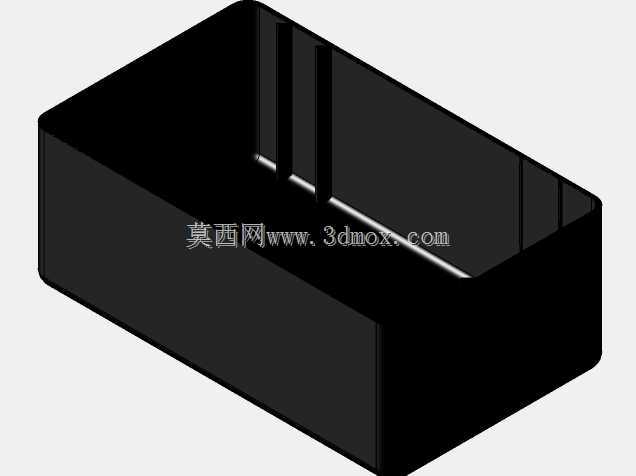

　　从结构设计逻辑来看，整个托盘采用一体注塑成型的敞口槽式结构，槽体内腔的轮廓完全匹配YTX系列铅酸电池的外部尺寸，侧壁做了等距分布的竖向加强筋，一方面是在注塑成型过程中减少厚壁位置的缩痕，控制成型变形量，另一方面是在电池装入后，筋条侧面与电池侧壁形成线接触定位，既可以抵消车辆行驶中横向、纵向的冲击载荷，又能在电池和托盘侧壁之间留出微小的散热间隙，避免铅酸电池充放电过程中产生的热量在密闭舱内积聚。槽体底部设计了内凹的导流筋条，一方面是垫高电池底部，让电池外壳不直接贴在托盘底面上，即使舱内有少量积水或者电池出现微量漏液，液体也能顺着筋条间隙流到托盘边缘的排水缺口排出，不会长期浸泡电池底部造成外壳腐蚀；另一方面底部的筋条也提升了整个托盘的抗弯强度，即使长期承受电池的重量负载，托盘底面也不会出现向下塌陷的变形。

　　在安装边界的匹配上，托盘的外部轮廓完全适配对应车型电池舱的内部安装空间，侧壁顶部做了外翻的小唇边结构，安装时唇边可以搭在电池舱的支撑台阶上，不需要额外打螺丝就能完成初步定位，后续配合原厂的电池压条就能完成整个电池组件的固定，装配工序比传统金属支架少了两个定位步骤，一线装配的效率能提升不少。考虑到铅酸电池的重量普遍在2-4kg区间，托盘的侧壁厚度做了梯度设计，靠近安装唇边的位置壁厚稍厚，承担主要的承重载荷，往下到槽底位置壁厚均匀过渡，既控制了整个零件的重量，又避免了壁厚突变带来的应力集中问题，在车辆经过颠簸路面时，整个托盘可以吸收一部分振动冲击，减少传递到电池壳体上的载荷，避免电池内部极板因为长期振动出现活性物质脱落的问题，延长电池的实际使用寿命。

　　从实际使用的细节来看，托盘的边角位置全部做了圆角过渡，没有尖锐的棱角，一方面是注塑生产时更容易脱模，减少飞边的产生，另一方面也避免安装过程中尖锐边角割破电池的绝缘护套，或者划伤装配人员的手部。槽体内腔的尺寸公差控制在合理范围内，既不会因为尺寸过小导致电池装入困难，也不会因为尺寸过大导致电池在槽内出现旷量，日常更换同系列电池时可以直接放入，不需要额外做调整。针对不同车型的接线方向差异，托盘的其中一侧侧壁预留了走线缺口，电池的正负极接线可以顺着缺口引出，不会被托盘侧壁压住导致绝缘层破损，走线的曲率也符合线束弯曲半径的要求，避免线束长期处于弯折状态出现线芯断裂的问题。

　　很多人觉得电池托盘只是个简单的塑料盒子，实际上在两轮车的实际使用场景里，这个零件直接关系到电气系统的稳定性，过去不少车型出现的半路断电、接线端子烧蚀、电池提前报废的问题，追根溯源很多都是因为电池固定不到位，长期振动磨损导致的。这款托盘的结构设计没有多余的花哨结构，每一处的筋条、缺口、圆角都是围绕实际装车后的使用需求做的优化，既满足了注塑生产的工艺要求，又兼顾了装配效率和长期使用的可靠性，不管是做整车配套的结构设计参考，还是做售后改装件的开发，这个结构都有很强的实际参考价值，建模过程中对安装间隙、加强筋布局、壁厚过渡的处理，也符合注塑类承载零件的通用设计规范，能给同类电池安装结构的设计提供可复用的思路。
