开合式便携笔记本外置散热垫结构设计

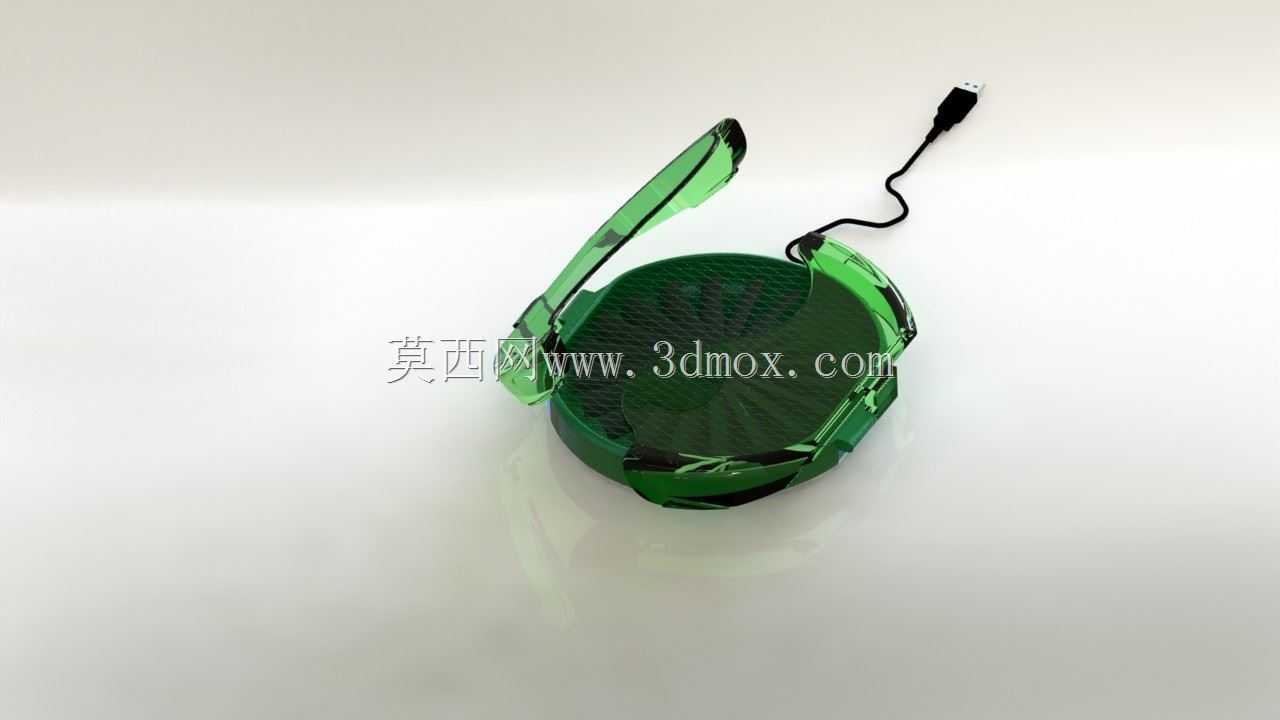

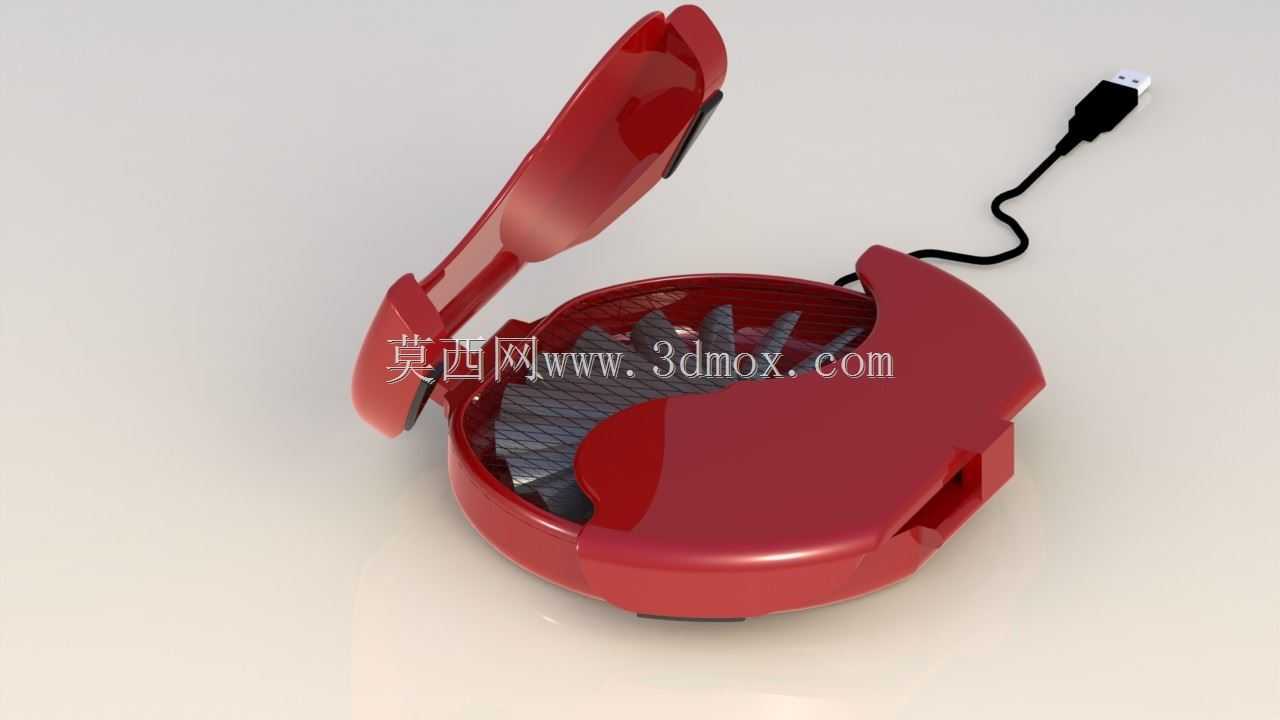

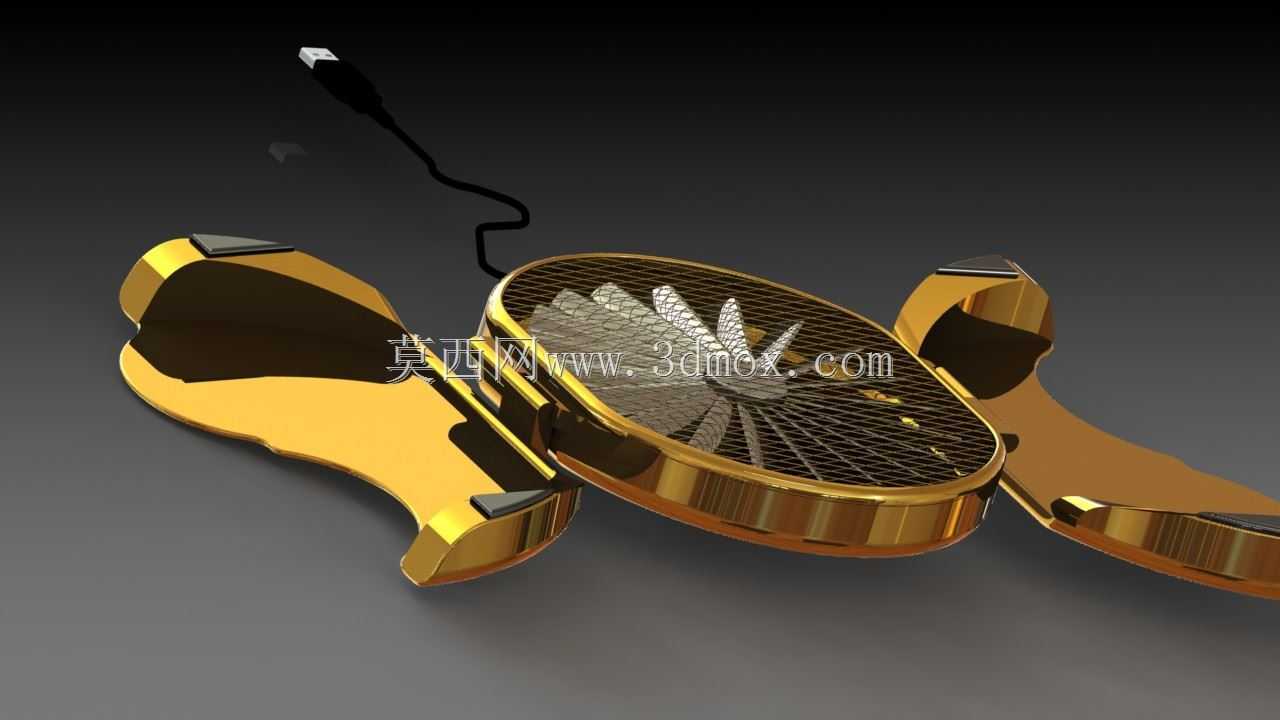

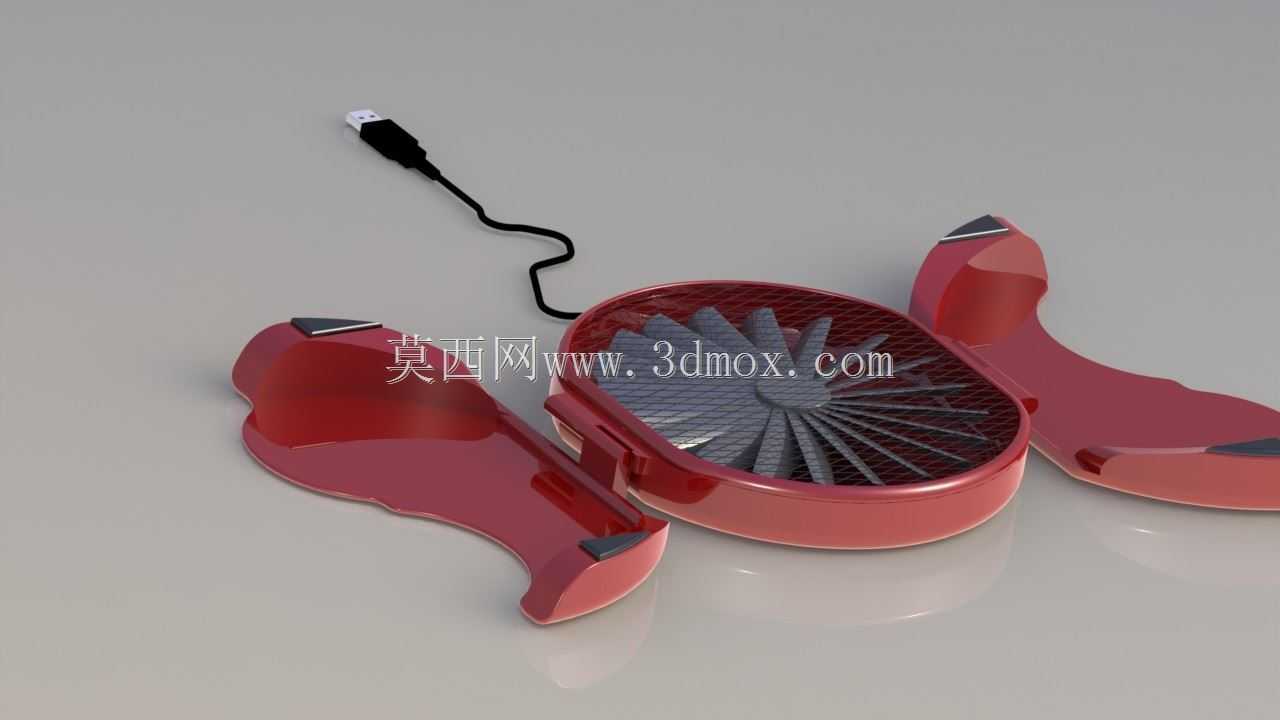

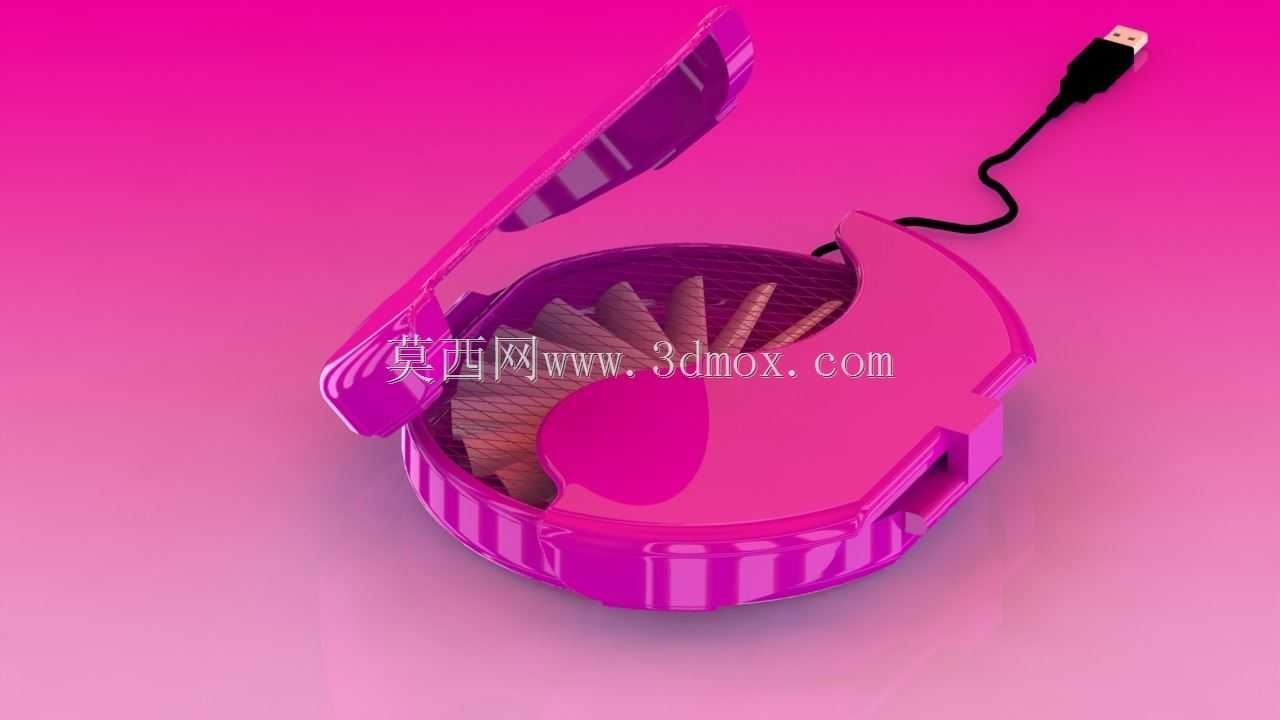

　　日常移动办公场景中，笔记本电脑高负载运行时的积热问题始终影响设备运行稳定性，传统平板式散热垫存在收纳体积大、携带不便、风道贴合度差的痛点，这款开合式结构的散热装置正是针对移动办公、差旅外出、临时工位等场景开发的外置散热解决方案。不同于常规平铺式散热产品，该结构采用上下翻盖的蚌式开合布局，闭合状态下整体为扁圆形结构，可直接收纳于电脑包侧袋甚至衣物口袋中，展开后上盖可作为笔记本尾部的支撑抬升结构，将笔记本键盘面抬升3至5度的舒适输入角度，同时下壳内部的轴流风扇可直接对准笔记本底部的进风区域，形成定向的强制对流风道，避免传统散热垫风扇位置与笔记本进风口错位导致的散热效率损失。从结构设计逻辑来看，该产品的开合铰链采用隐藏式转轴布局，

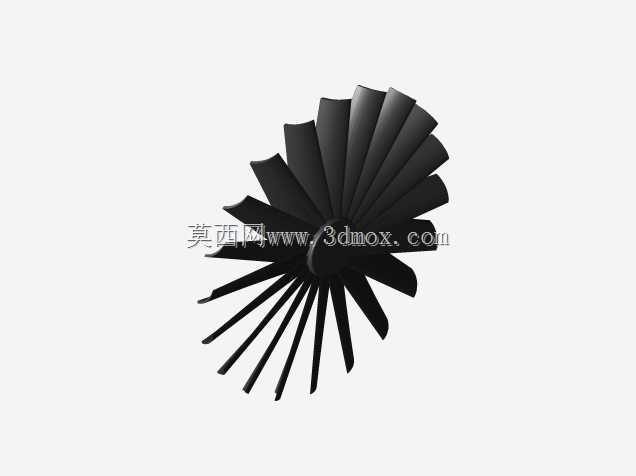

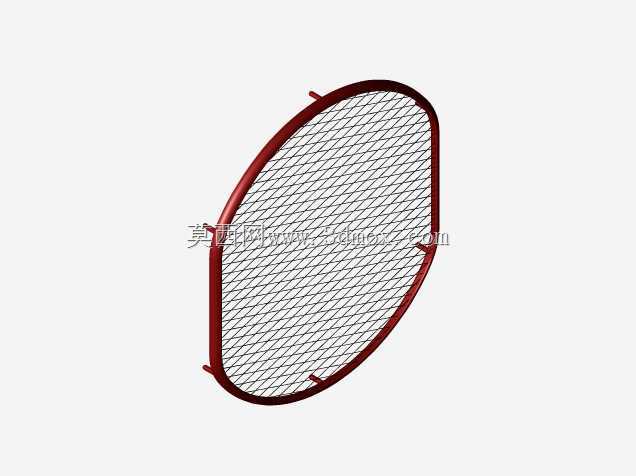

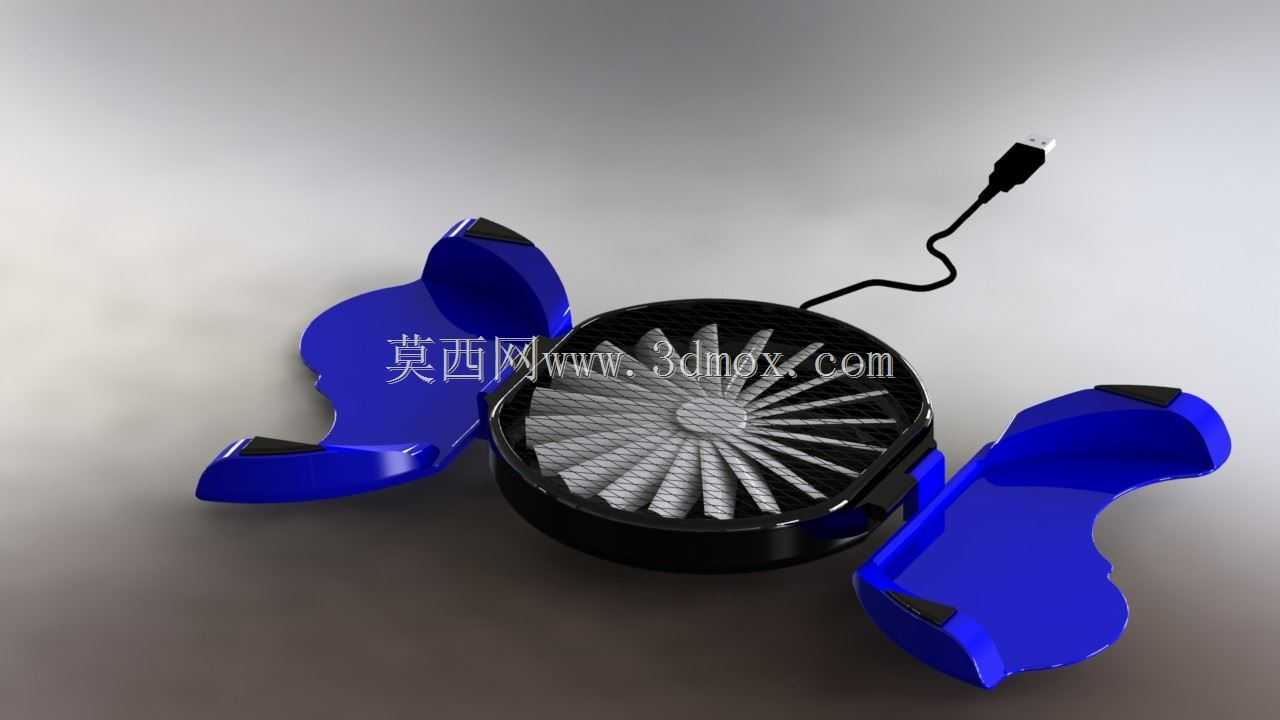

　　转轴阻尼经过匹配调校，既可以保证上盖翻开后支撑笔记本时不会出现自行闭合的问题，也能让用户单手完成开合操作，无需额外的锁扣结构即可在闭合状态下保持壳体贴合，避免收纳状态下内部扇叶、防尘网进入灰尘。壳体边缘做了1.5mm的圆角过渡处理，避免开合过程中夹手，同时下壳底部设置了三处环形防滑胶垫，放置在玻璃、木质、金属等不同材质的桌面时都不会出现滑动移位的问题，即使在颠簸的交通工具临时办公场景下也能保持放置稳定。内部风道设计上，扇叶采用后倾式离心扇叶结构，相比普通轴流扇叶在相同转速下可以提供更高的静压，能够穿透笔记本底部的防尘网将冷空气直接送入设备内部散热通道，扇叶前方设置了金属防尘防护网，既可以防止异物进入扇叶造成卡滞，

　　也能避免用户手指误触转动的扇叶造成安全隐患。供电部分采用标准USB公头直连设计，线材长度控制在30cm，既可以直接连接笔记本侧边的USB接口取电，也不会因为线材过长造成桌面走线杂乱，线材根部做了防弯折的应力释放结构，经过多次弯折测试也不会出现线芯断裂的问题。安装边界方面，该散热垫展开后的支撑区域宽度适配12至16英寸的主流轻薄本、商务本设备，支撑位置对应笔记本底部D面的尾部非接口区域，不会遮挡笔记本侧边的USB、HDMI、耳机孔等外接接口，用户在使用散热垫的同时可以正常外接鼠标、U盘、显示器等外设，无需额外调整设备位置。壳体内部的风扇固定采用卡扣式结构，无需螺丝即可完成扇叶组件的拆装，方便用户后期清理扇叶上积攒的灰尘，

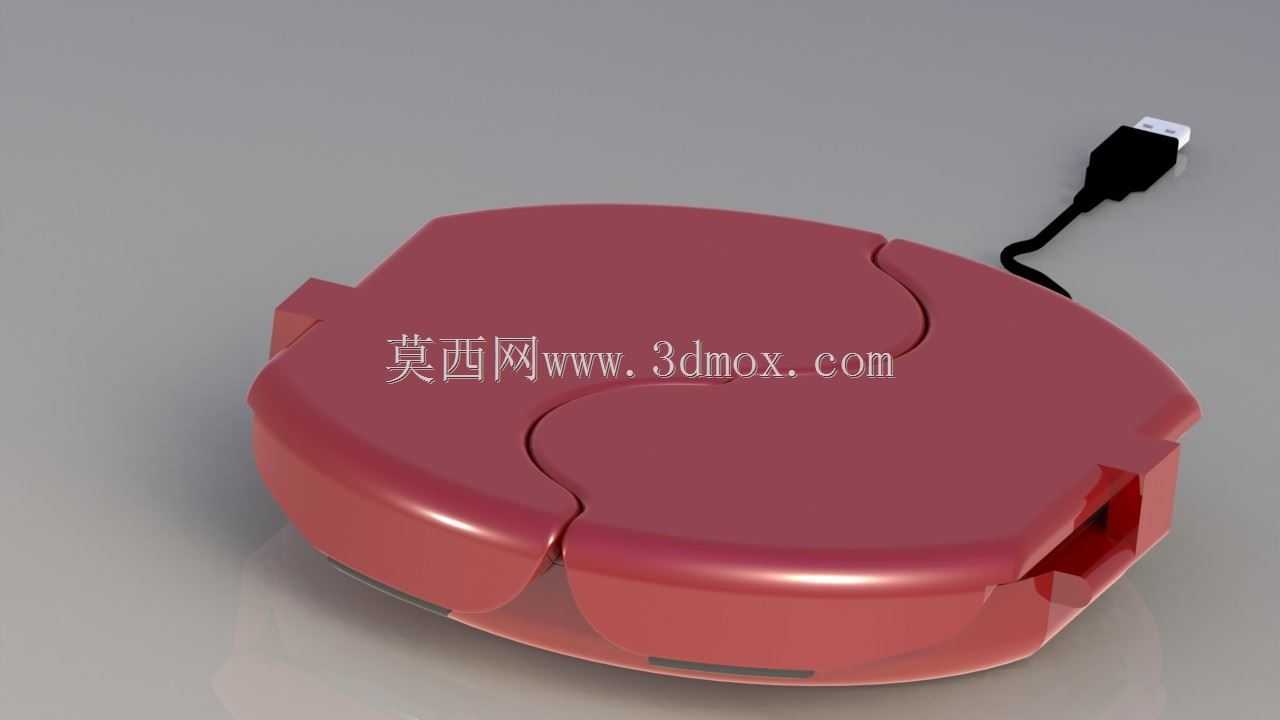

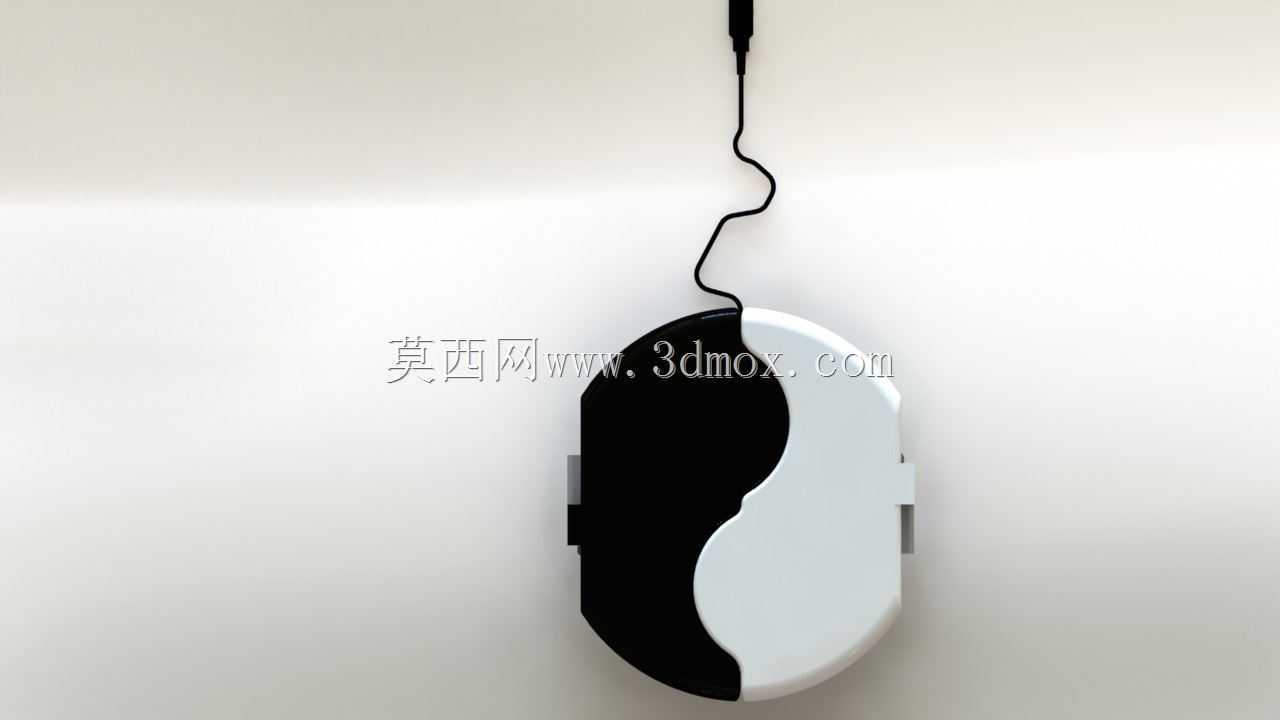

　　长期使用也能保持稳定的散热效率。闭合状态下整体厚度仅28mm，直径120mm，收纳体积远小于常规平铺式散热垫，重量控制在180g左右，携带时不会给通勤包增加过多负重。上盖内侧设置了软质防滑胶条，与笔记本底部接触时不会刮蹭电脑外壳的漆面或金属表面，同时可以增加摩擦力，避免笔记本放置后出现滑落的问题。风道出口位置做了导风斜面设计，将风扇吹出的气流导向笔记本底部的进风栅格，减少气流向四周逸散的损失，在相同风扇功耗下可以提升约20%的有效送风量，针对笔记本CPU、GPU位置的核心散热区域形成集中冷却效果，有效降低高负载运行时的核心温度，避免设备因为过热出现降频卡顿的问题。整体结构没有多余的装饰性部件，所有曲面造型都服务于结构强度与风道效率，壳体采用高强度工程塑料材质，壁厚均匀控制在2mm，既可以保证支撑笔记本时的结构强度，不会出现壳体变形塌陷的问题，也能尽可能控制整体重量，满足便携使用的核心需求。
