在化工、能源、食品加工等流程工业场景中,圆筒形压力容器是应用范围最广的承压类核心设备,承担着介质存储、反应缓冲、气液分离等关键工艺职能,其结构强度直接决定整条生产线的运行安全,一旦出现应力超限引发的开裂、泄漏问题,轻则造成非计划停机损失,重则引发燃爆、介质泄漏等安全事故,因此在设计阶段完成精准的静力结构校核,是压力容器研发流程中不可跳过的核心环节。
从实际工程应用的边界条件来看,这类圆筒形承压设备的常规工作场景,需要长期承受内部介质的均匀静压力,同时还要兼顾端部封头、接管连接位置的局部应力集中效应,很多现场失效案例都表明,容器的结构破坏往往不是出现在筒体的均匀壁厚段,而是在几何结构不连续的过渡区域,比如筒体与封头的焊接连接处、开孔补强的边缘位置,这些位置的应力水平会远高于筒体段的薄膜应力,也是结构分析中需要重点关注的区域。

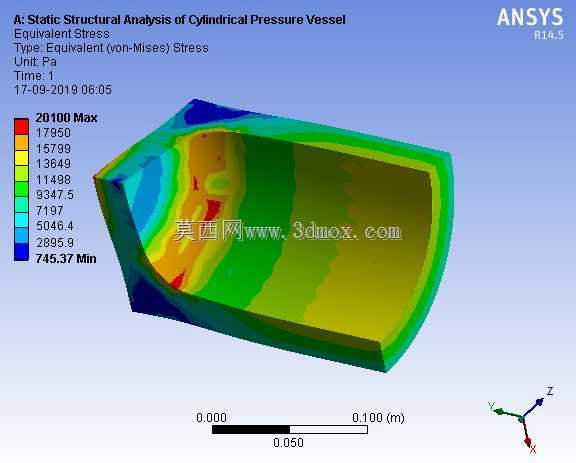

开展该结构的静力分析时,首先要贴合实际安装约束条件设定边界:通常卧式容器会在鞍式支座位置设定位移约束,限制竖向与轴向的刚体位移,保留热胀冷缩所需的轴向滑移自由度,避免约束过强导致计算出的应力结果偏离实际工况;内压载荷的施加需要完全覆盖筒体内壁、封头内壁的所有承压面,不能遗漏接管内侧的承压区域,否则会导致局部应力计算值偏低,埋下设计隐患。从应力云图的分布规律可以看出,筒体直段区域的应力分布相对均匀,符合薄壁容器薄膜应力的理论计算趋势,而在筒体端部与封头衔接的过渡位置,应力水平出现明显抬升,最大应力出现在结构几何突变的转角区域,这一结果和实际工程中的失效高发位置完全吻合,也验证了分析边界设定的合理性。
在结构设计思路上,这类圆筒容器的壁厚初步取值可以通过薄膜理论公式完成估算,但必须通过有限元静力分析对局部不连续区域的应力进行校核,针对应力集中系数过高的位置,不能盲目整体增加筒体壁厚,那样会大幅提升设备的材料成本与整体重量,更合理的优化方式是在应力集中区域设置局部补强结构,比如增加过渡段的圆角半径、设置补强圈、优化封头与筒体的对接焊接坡口形式,在控制整体成本的前提下把局部峰值应力控制在材料许用应力范围内。
从安装边界尺寸来看,本次分析的圆筒容器轴向长度控制在0.1米量级的模型尺度,属于小尺寸试验类承压容器的分析范畴,这类小容积容器常应用于实验室小型反应装置、车载辅助供气系统等场景,安装时需要预留足够的外部操作空间,尤其是接管、阀门安装位置要预留足够的操作间距,支座的安装平面需要保证平面度公差,避免安装时产生额外的装配附加应力,叠加工作内压引发的应力后造成局部应力超限。
在建模与分析过程中,需要特别注意网格划分的合理性:在应力集中的过渡区域要进行网格局部加密,保证应力计算结果的收敛性,而在应力分布均匀的筒体直段可以采用相对稀疏的网格,平衡计算精度与计算效率;材料参数的选取要贴合实际选用的压力容器专用钢材性能,不能随意套用通用结构钢的参数,否则会导致变形与应力计算结果出现偏差。很多初级工程师在做这类分析时,容易忽略焊接接头的材料性能折减,实际上焊接区域的材料许用应力要略低于母材,在应力评定时需要对焊接区域的应力值取合适的折减系数,才能保证评定结果的工程有效性。
另外,静力分析的结果不仅要校核整体的薄膜应力水平,还要对局部峰值应力进行分类评定,区分一次应力、二次应力的不同许用限值,不能简单把最大应力值和材料许用应力直接对比就判定结构是否合格,要遵循压力容器分析设计的相关标准要求,对应力进行分类后分别校核,才能让分析结果真正指导实际结构设计,避免出现结构过度冗余造成成本浪费,或者局部强度不足引发安全隐患的问题。对于这类承压设备来说,静力分析的结果还可以为后续的疲劳分析、爆破压力计算提供基础数据支撑,是整个产品设计迭代过程中的核心基础环节。
