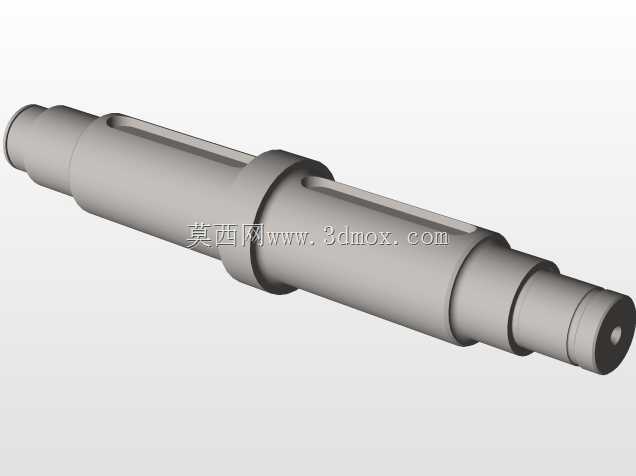

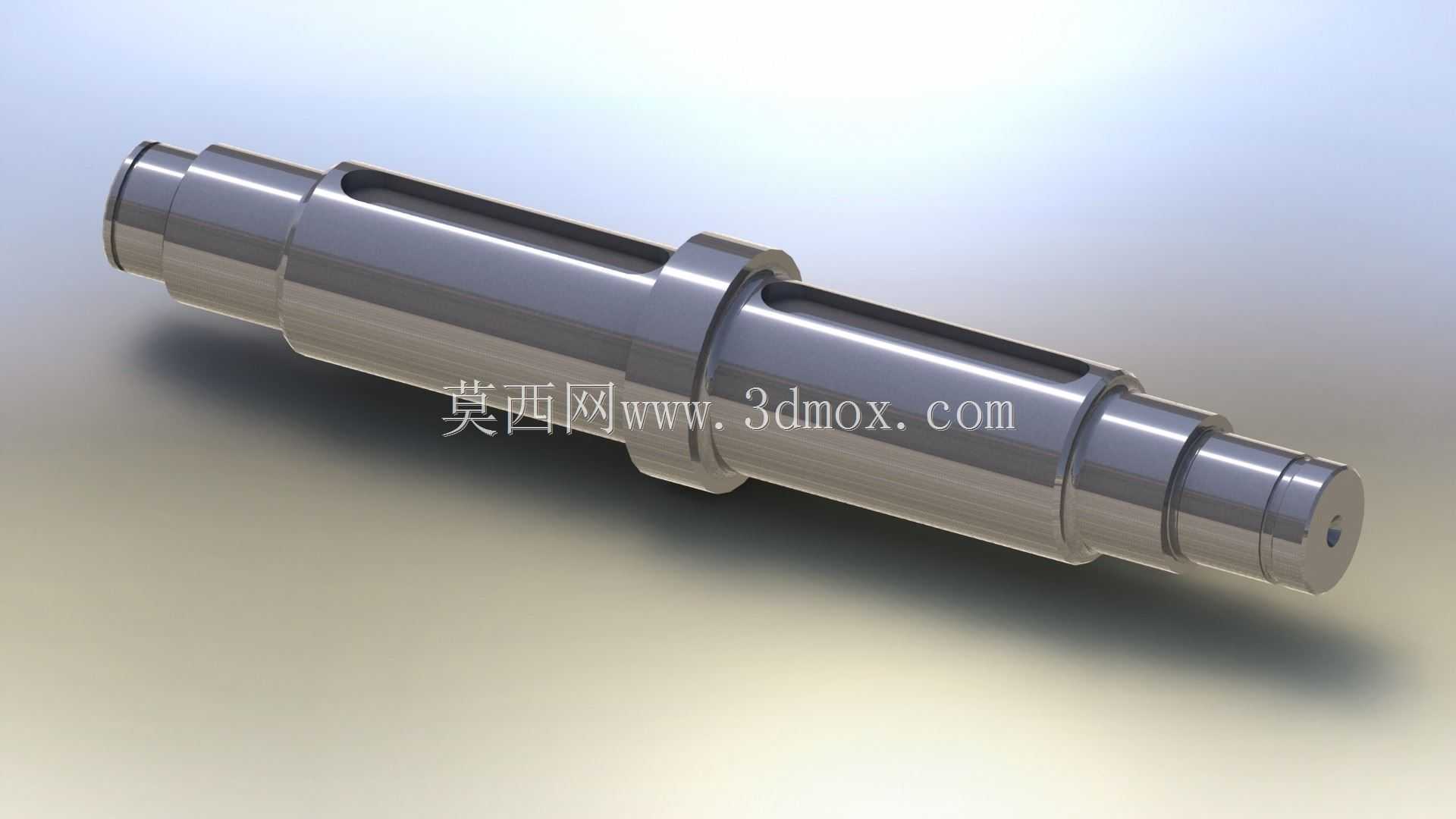

这类阶梯式传动轴是旋转传动系统里的核心承载零件,日常在机床主轴箱、输送线驱动单元、中小型减速机输出端、农用机械传动组里都能见到它的身影,核心作用是承接动力输入端的扭矩,通过轴上的安装位固定传动件,把旋转动力稳定传递到执行端,同时还要承受传动过程中产生的径向载荷、交变弯曲应力,部分工况下还要抵消少量轴向窜动的冲击力。从结构设计逻辑来看,采用多段阶梯的构型不是随意设定的变径,每一段轴颈的直径差都是为了满足零件装配的定位需求:从轴端开始的小直径段一般是安装轴承的支撑位,轴肩的高度刚好匹配轴承内圈的定位端面,既可以保证轴承安装到位后不会发生轴向窜动,又不会因为轴肩过高影响轴承的拆卸维护;中间直径更大的轴段是安装齿轮、带轮或者联轴器的传动位,
上面开设的键槽是扭矩传递的关键结构,键槽的宽度、深度以及在轴段上的位置,都要匹配对应传动件的轮毂键槽尺寸,装配时平键嵌入轴和轮毂的键槽内,就能避免传动件和轴之间发生相对转动,保证扭矩传递的同步性,不会出现传动滞后或者打滑的问题。在设计这类轴的时候,首先要核算的是安装边界的尺寸约束:两端支撑轴颈的直径要匹配所选轴承的内孔尺寸,轴段的长度要对应轴承座的安装间距,保证装配后两端轴承的支撑跨距处于合理范围,避免跨距过大导致轴的挠度超标,运行时出现抖动异响;传动段的轴径要根据传递的额定扭矩、工况载荷系数做强度校核,尤其是键槽位置会存在应力集中,设计时要在键槽端部做微小的圆角过渡,减少应力集中带来的疲劳断裂风险,
轴上所有变径的轴肩位置都要根据配合要求设置过渡圆角,过盈配合的位置圆角半径要小于相配零件的倒角尺寸,保证零件能贴合轴肩定位,间隙配合的位置圆角可以适当放大,进一步降低应力集中的影响。从实际加工的角度来说,这类轴的外形都是回转体结构,适合采用车床进行粗加工、半精加工,留好磨削余量后对支撑轴颈、传动配合面做外圆磨削,保证配合面的尺寸精度和表面粗糙度,满足轴承、传动件的装配公差要求;键槽的加工一般采用铣床铣削成型,加工时要保证键槽的对称度,避免装配时平键无法顺利嵌入,或者装配后出现偏载导致键侧过早磨损。在实际选型应用的时候,要注意这类轴的轴向固定方式:一般一端轴肩定位轴承内圈,另一端可以采用圆螺母配合止动垫圈、或者轴用弹性挡圈做轴向锁紧,
避免轴在运行过程中发生轴向窜动,同时轴端一般会开设中心孔,作为加工时的定位基准,也可以在装配时作为同轴度找正的基准。不同工况下的轴类零件,热处理要求也有区别,承受重载交变载荷的传动轴一般会在粗加工后做调质处理,提升材料的综合力学性能,配合面如果有较高的耐磨要求,还可以做表面淬火处理,提升表面硬度,延长使用寿命;轻载工况下的传动轴也可以采用优质碳素钢直接加工,不需要额外的热处理,降低加工成本。这类轴的结构没有冗余的设计,每一段直径、每一个轴肩、每一处键槽的位置都是服务于装配和传动功能,没有多余的装饰性结构,完全是功能导向的机械零件,在做三维建模的时候,要严格按照装配关系设定每一段的尺寸公差、形位公差,尤其是支撑轴颈的同轴度、键槽的对称度、轴肩的端面跳动这些形位公差,都会直接影响最终装配后的运行精度,建模时可以把配合面的公差要求在特征里做标注,方便后续出工程图的时候直接调用,也能在虚拟装配的时候提前检查是否存在干涉问题,比如传动件装配后是否会和轴承端盖发生摩擦,锁紧螺母安装后是否有足够的扳手操作空间,这些细节都是在结构设计阶段就要考虑周全的,避免后续加工装配时出现问题导致零件报废。
