带加强筋立式直角安装支撑座结构

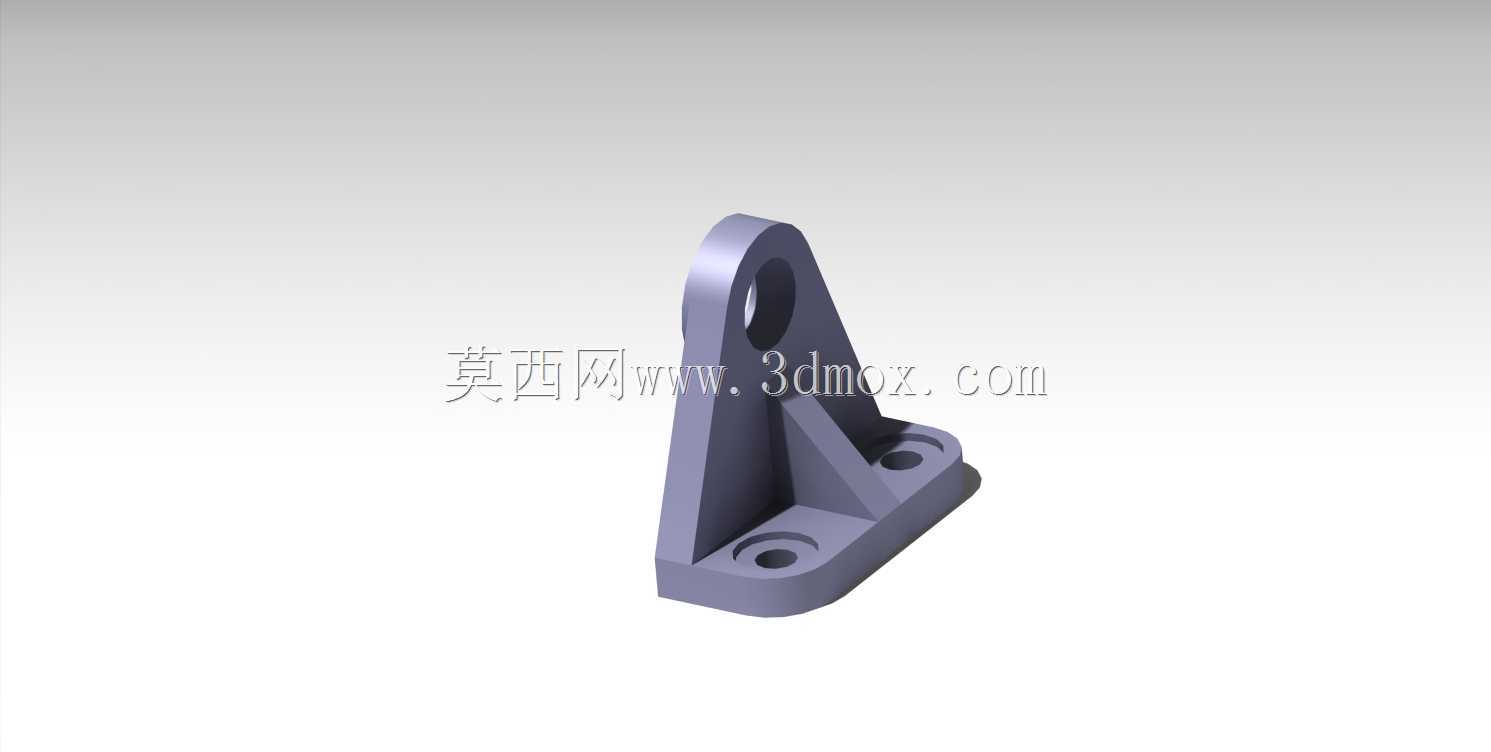

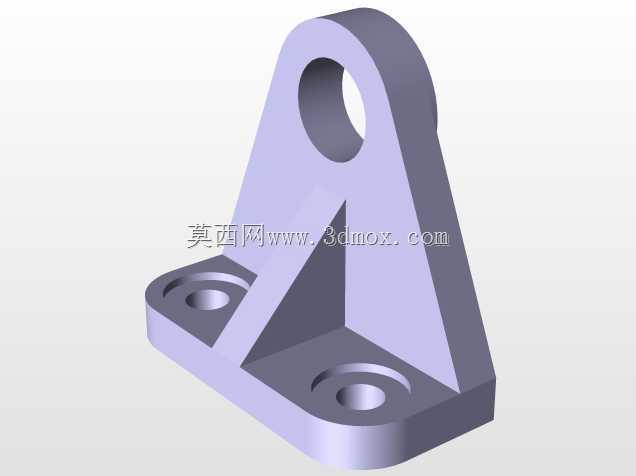

　　这类带三角加强筋的立式直角支撑座，在轻工输送线侧边导轮安装、小型自动化设备的传感器支架固定、台钻工位的辅助定位挡块安装场景里十分常见，属于小载荷但对安装垂直度有明确要求的连接类零件。从结构上看，零件整体采用L型布局，底部为带两个沉头安装孔的平板底座，沉孔设计可以让内六角螺栓安装后头部完全沉入座体平面，不会突出底座表面影响安装贴合度，避免因螺栓凸起导致的安装面虚接、长期受载后螺栓松动的问题；垂直立板顶部开有一个同轴通孔，用于穿装铰接销轴或者固定轴类零件，实现被支撑部件的铰接转动或者径向定位。立板与底座之间的三角加强筋是整个零件的核心受力结构，很多新手建模时容易忽略加强筋与立板、底座衔接处的圆角过渡，实际加工和使用中，直角衔接位置会存在明显的应力集中，当立板承受侧向载荷时，应力集中点很容易出现开裂，尤其是采用铸铁或者粉末冶金工艺成型的零件，圆角过渡的设计直接决定了零件的疲劳寿命。

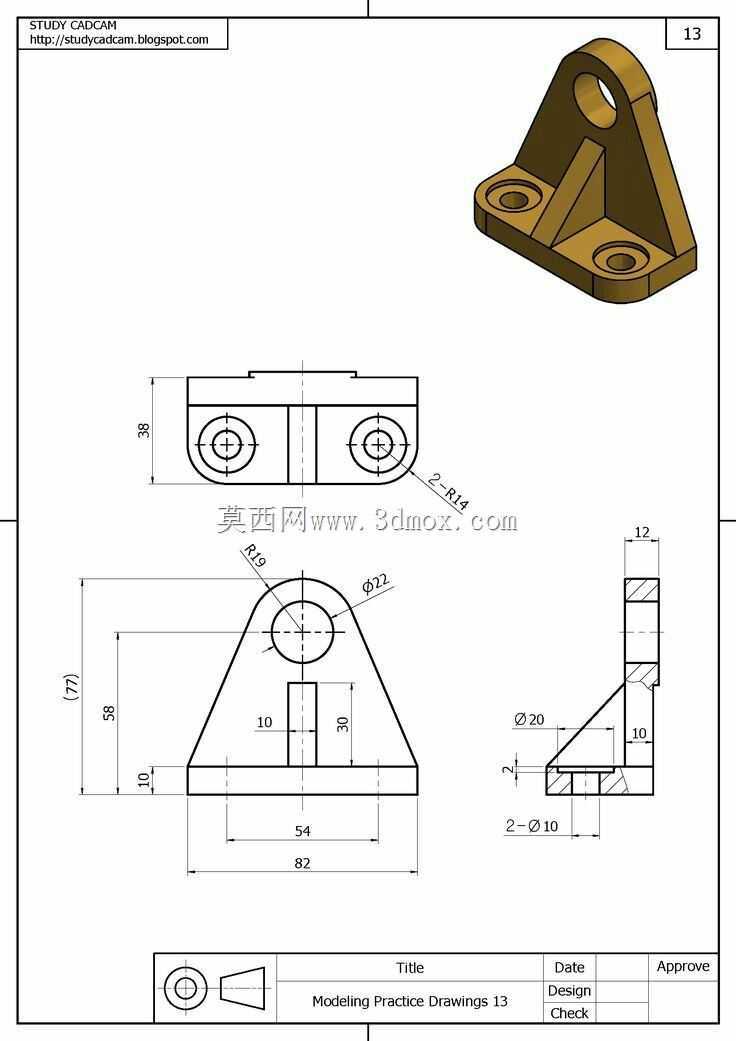

　　从安装边界来看，底座的两个安装孔中心距需要匹配常用的铝型材槽距或者钢板预制孔位，通常这类小尺寸支撑座的安装孔中心距控制在30-50mm区间，适配M6或者M8的内六角螺栓，既不会因为孔距过小导致底座安装后稳定性不足，也不会因为孔距过大造成零件整体尺寸冗余、占用过多安装空间。立板的厚度需要根据顶部通孔的直径匹配，比如顶部通孔为Φ10时，立板厚度通常设置为8-12mm，保证销轴穿装后不会因为立板过薄导致销轴受力时出现偏摆，也不会因为立板过厚造成材料浪费。顶部通孔的位置高度需要结合实际使用场景的安装高度要求设计，要保证被支撑部件安装后，转动过程中不会与底座平面或者安装基面发生干涉，建模时需要提前预留至少2-3mm的安全间隙，避免实际装配时出现运动卡滞。

　　设计这类支撑座时，首先要明确实际承受的载荷方向，如果载荷主要是垂直向下的压力，加强筋的厚度可以适当减小，如果存在较大的侧向倾覆力矩，除了适当增加加强筋的厚度，还可以在立板背部增设辅助的加强筋结构，或者加大底座的整体尺寸，提升支撑的抗倾覆能力。零件的所有棱边都需要做C0.5的倒角处理，一方面是去除加工后的毛刺，避免装配时划伤操作人员，另一方面也可以减少零件在热处理或者表面处理时的棱角应力集中。如果是用于食品加工或者有防腐要求的场景，零件材质通常选用304不锈钢，表面做抛光处理；如果是普通工业场景，选用Q235钢板焊接后做喷塑处理，或者采用铸造成型后做喷漆处理，成本更低且能满足常规使用需求。

　　建模过程中需要注意几个容易出错的细节：一是沉孔的深度要匹配对应螺栓的头部高度，保证螺栓安装后不突出平面；二是加强筋与立板、底座的衔接圆角要保持一致，避免出现壁厚不均导致的铸造或者注塑缺陷；三是顶部通孔的轴线要与底座安装面保持垂直，垂直度公差通常控制在0.05mm以内，否则会导致穿装的销轴出现偏斜，影响被支撑部件的运动精度。很多初学者在建模时容易只关注外形的相似度，忽略这些工艺和装配层面的细节，导致建出来的模型看起来形状对，但实际无法用于生产或者装配。这类支撑座虽然结构简单，但是在各类机械设备里的应用量非常大，属于典型的通用连接类零部件，设计时既要满足强度和安装要求，也要兼顾加工工艺性，尽可能减少不必要的加工工序，降低零件的制造成本。比如底座平面如果是采用板材切割加工，就不需要额外设计多余的凸台结构，直接采用平板结构即可，减少铣削加工的工作量；如果是采用铸造工艺，可以在非安装面适当做减重设计，在不影响结构强度的前提下减少材料用量。
