黄金质感互锁编织金属锁链结构设计

　　这类互锁编织的金属锁链结构，日常在装饰防护、柔性牵拉、工艺陈设场景中都有广泛应用，小到首饰挂链、箱包配饰，大到场地隔离围挡、装饰幕墙的柔性挂接构件，甚至部分轻工设备的柔性限位牵拉单元，都会用到同原理的链环互锁结构。做这个结构的三维设计时，最先要敲定的是单个链环的成型参数，不能先急着阵列排布，单环的线材直径、环体内径、环体闭合处的贴合公差是整个结构能不能顺畅实现互锁翻转的核心，要是线材直径选得太粗，相邻链环穿插时就会出现干涉，没法实现自然的弯折扭转，要是线材太细，整体结构的刚性又达不到使用要求，受拉时容易出现永久变形。

　　设计单环结构时，要先把环体的扭转角度做精准控制，每一个链环都不是完全平放在同一平面的，相邻两个环的穿插角度要保持均匀错位，这样整段锁链铺开的时候才能形成规整的编织纹理，不会出现局部环体凸起、排布歪斜的情况。我在建模的时候先做了单个闭合链环的特征，把环体的对接处做了微小的圆角过渡，避免锐边在后续装配或者实际使用时出现应力集中，毕竟链环受拉的时候，对接位置是应力最集中的区域，哪怕是做装饰用途的锁链，要是对接处有锐边，不仅触感差，长期受力也容易在锐边位置出现开裂。

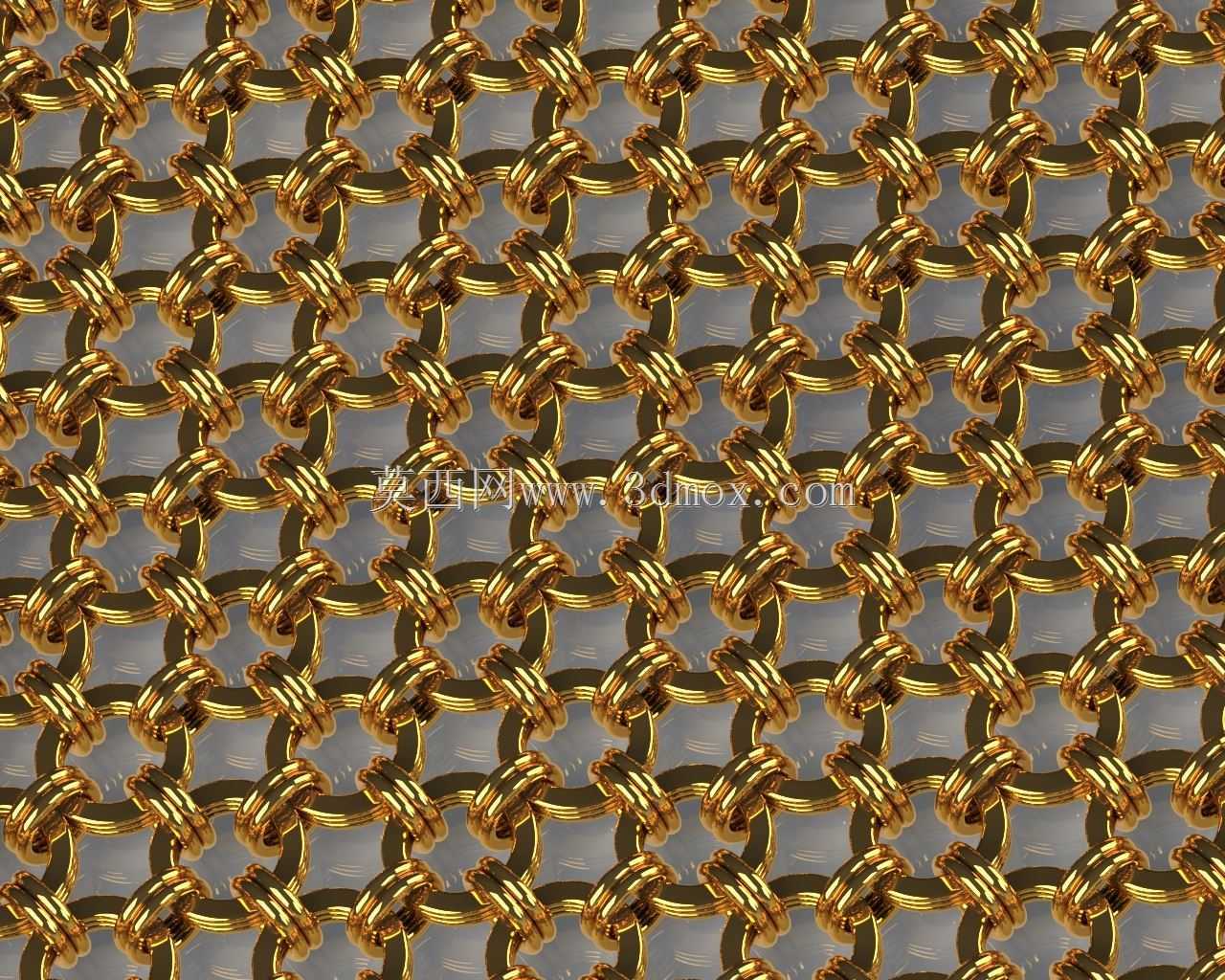

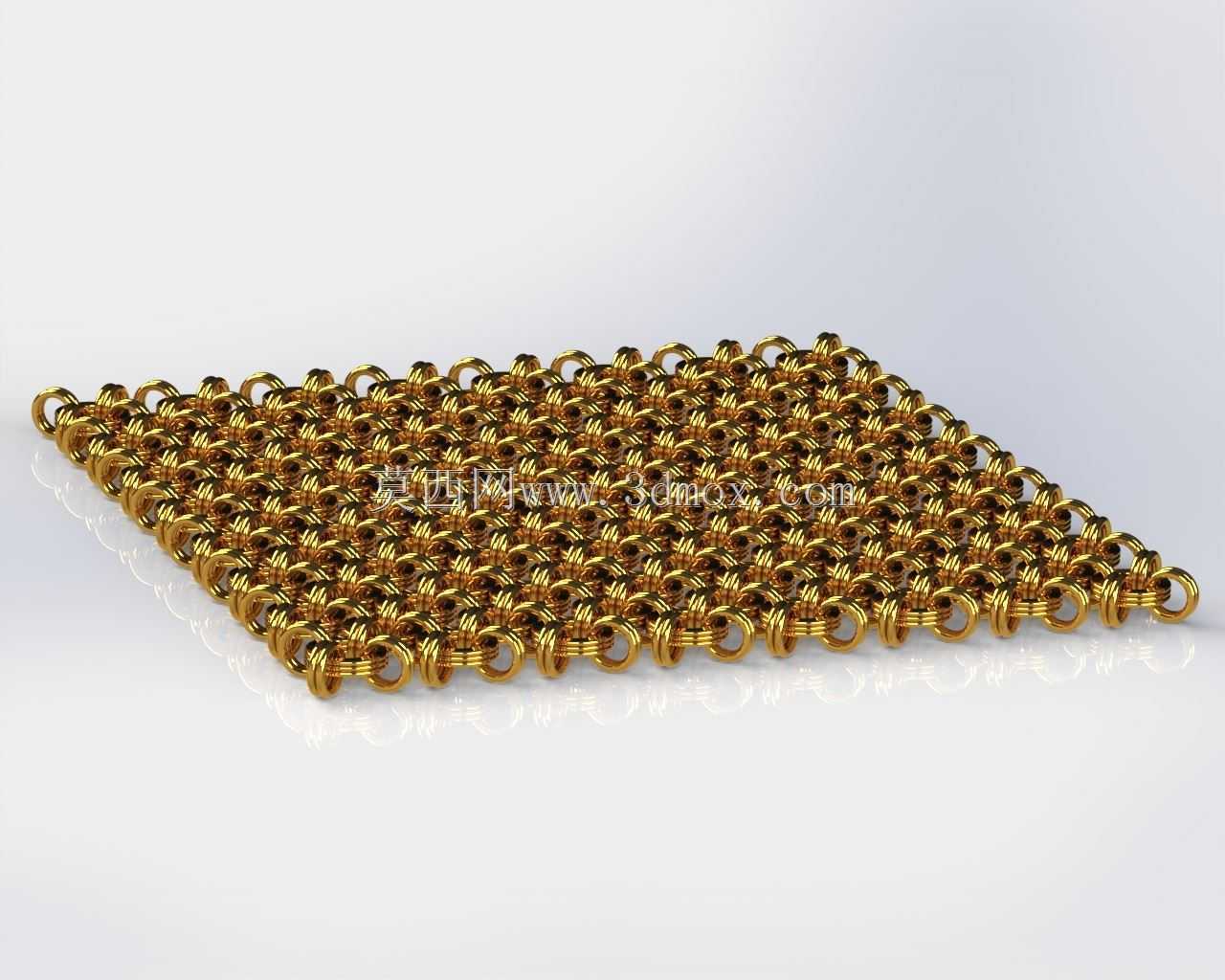

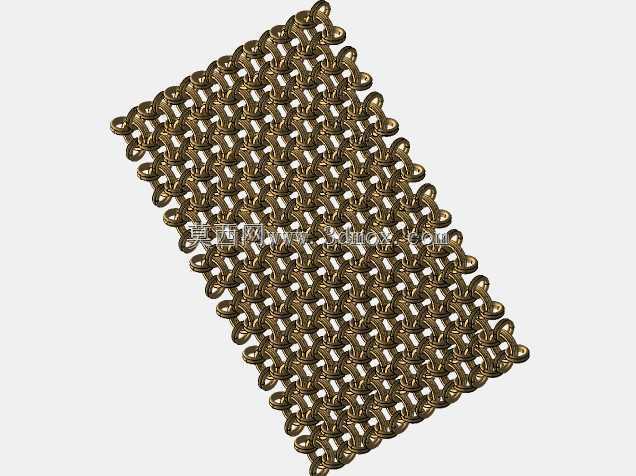

　　排布链环的时候，要注意每一环和相邻四个环的穿插关系，横向的同排环体保持同向排布，纵向的相邻排环体旋转90度穿插，每一个环都要同时穿过上下左右四个相邻环的内孔，这样才能形成稳定的编织网状结构，而不是普通的单串锁链。这里要特别注意安装边界的控制，整面锁链结构展开成平面的时候，边缘的链环要做半环收边处理，不然边缘的环体只有单侧受力，容易出现整排环体脱开的情况，要是用在装饰幕墙场景，边缘的半环结构还要预留挂接孔位，方便和安装框架做固定连接。

　　从功能特性上来说，这种互锁编织的锁链结构和整块的金属板材比，有非常好的柔性弯折能力，可以顺着曲面造型做贴合铺设，很多异形装饰立面会用这类结构做表层装饰，既能呈现金属的质感，又能适配曲面的安装弧度，不会像整板那样需要做复杂的折弯裁切。同时这种编织结构的通透度很好，用在空间隔断场景的时候，不会完全遮挡视线和光线，能起到空间划分的作用又不会让空间显得闭塞。要是做牵拉用途的话，每一个链环的受力都能均匀传递到相邻的环体上，不会出现局部应力骤增的情况，比单股的金属绳有更好的抗剪切能力，因为链环之间是刚性互锁，不会出现多股绳散开的问题。

　　建模过程中还要注意环体之间的配合间隙，不能把配合做的完全零间隙，要预留微小的活动余量，不然整段锁链会完全卡死，没法实现弯折扭转，这个间隙值要根据线材直径来调整，一般控制在线材直径的1%到2%之间就足够，间隙太大的话，整面锁链铺开的时候会显得松散，纹理不够规整，间隙太小的话，环体之间转动摩擦阻力太大，柔性就会变差。另外做表面质感处理的时候，要是做黄金质感的装饰款，要注意环体内侧的反光效果，因为链环互相穿插，内侧的反射会映射到相邻环体上，建模时要把环体的表面粗糙度做均匀控制，避免出现局部反光不均，破坏整体的金属质感呈现。

　　实际选型应用的时候，如果是用在承重牵拉场景，还要根据额定载荷核算单环的线材直径和环体内径的比值，一般受拉载荷下，链环的弯曲应力和线材直径的三次方成反比，和环体内径成正比，所以大载荷场景下要适当增粗线材直径，缩小环体内径，提升单环的抗变形能力；如果是装饰场景，就可以适当放大环体内径，缩小线材直径，提升结构的通透感和轻盈感，同时减轻整体重量，降低安装时的承重要求。安装的时候如果是整面铺设，要在四个边角位置做张紧调节结构，因为锁链结构自身有一定的重量，长期使用会出现自然伸长，张紧结构可以定期调整张紧度，避免整面结构出现下垂变形，影响外观和使用效果。
