割草机用防滑支撑小滚轮结构设计

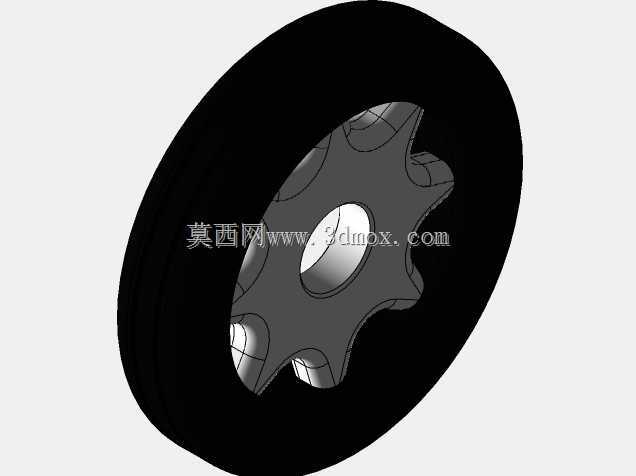

　　在园林养护设备的行走支撑部件设计中，这类小滚轮是手推式割草机的核心配套行走件，主要承担设备作业过程中的低位支撑、地面贴合滚动以及作业高度限位的作用，区别于设备的主动驱动轮，这类小轮多布置在割台侧方或者护板边缘位置，作业时直接接触草坪表层，既要保证滚动顺畅不缠草，又要避免压损草皮，同时还要承受割台部分的静载荷以及过凹凸地面时的冲击载荷。从结构设计逻辑来看，该滚轮采用分体式组合结构，外层为高耐磨的黑色橡塑轮缘，轮缘表面做高光镜面处理，一方面是降低滚动过程中与草叶、泥土的粘附性，草屑和湿泥不易附着在轮面，减少作业过程中的清理频次，另一方面橡塑材质的邵氏硬度控制在合理区间，接触草坪时不会出现硬轮碾压导致的草叶弯折损伤，

　　也不会因为材质过软在长期承重后出现轮面形变失圆。内层的轮芯采用浅色硬质工程塑料材质，轮芯外缘做均匀的齿状凸起结构，和外层橡塑轮缘的内圈形成嵌合咬合，避免轮缘和轮芯在滚动过程中出现相对滑动甚至脱层的问题，轮芯中心预留的通孔是轮轴安装位，孔位的公差按照基孔制间隙配合设计，适配常规的小直径钢制轮轴，安装时可以直接穿入销轴配合卡簧固定，不需要额外做复杂的锁紧结构，适配园林设备快装快拆的维护需求。从安装边界来看，该滚轮的轴向宽度控制在较窄的区间，不会过多占用割台侧方的安装空间，轮缘的外径尺寸经过匹配设计，安装后滚轮最低点和割刀刀刃的高度差即为留茬高度的基准值，不需要额外加装高度调节垫块就能满足常规草坪修剪的留茬要求，

　　轮芯的中心孔到轮缘外圆的径向跳动公差控制在小范围内，保证滚动过程中不会出现上下颠簸，避免割台高度波动导致的留茬不齐问题。在实际作业场景中，这类小滚轮需要频繁接触带露水的草叶、修剪下来的碎草以及偶尔的小土块、碎石，所以轮缘的橡塑材质添加了抗紫外线和耐老化配方，长期在户外日晒雨淋的环境下不会出现开裂、硬化的问题，轮芯的硬质塑料也做了抗冲击改性，碰到小碎石磕碰时不会出现崩裂。设计过程中特意将轮缘的侧面做圆弧过渡处理，没有尖锐的棱角，滚动时即使碰到草茎也会顺着圆弧面滑开，不会出现轮缘卡草、扯草的问题，轮芯的齿状结构除了嵌合轮缘的作用外，齿槽的空隙还能在滚动时将带入轮缝的碎草顺势甩出，避免碎草卡在轮缘和轮芯之间导致滚轮卡滞。

　　不同于工业脚轮需要兼顾转向功能，这类割草机小轮为定向滚动结构，不需要额外加装转向支架，直接通过轮轴固定在割台的安装耳位上，滚动阻力经过优化，手推作业时不会有明显的拖拽感，整机推行的手感更轻便，即使是长时间作业也能降低操作人员的劳动强度。在结构强度校核层面，轮芯的辐条式齿状结构在保证和轮缘嵌合强度的同时，也减少了不必要的材料冗余，整体重量更轻，不会给割台增加额外的负重，轮缘的厚度经过反复验证，既保证了足够的耐磨寿命，正常家用场景下可以满足多年的使用需求，又不会因为轮缘过厚导致整体重量超标。安装时只需要将滚轮对准安装支架的轴孔，穿入固定销轴后两端卡上挡圈即可完成装配，后期维护更换时不需要专业工具，普通用户就能自行操作，这种极简的安装结构也降低了配件的生产和装配成本，适配园林机械配件高性价比的需求。实际作业中，当割草机经过不平整的草坪地面时，滚轮的橡塑轮缘可以起到小幅的缓冲作用，吸收地面传来的小幅震动，避免震动直接传递到割台导致刀片晃动，保证修剪的平整度，同时也能减少整机的震动传递到操作扶手，提升操作的舒适度。
