车辆用盘式制动部件结构三维设计

项目分类:制动器 发布时间:2021-11-27 ID:419145
  • 车辆用盘式制动部件结构三维设计
  • 车辆用盘式制动部件结构三维设计

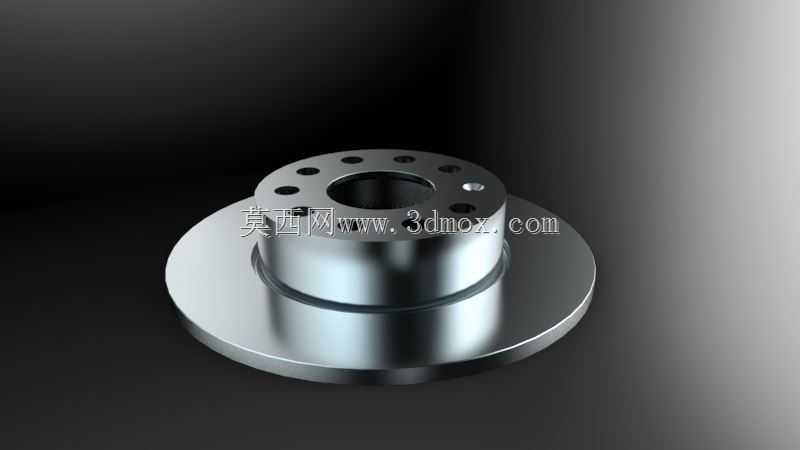

  在商用车、乘用车的底盘制动系统开发环节,盘式制动结构的匹配设计直接决定整车制动效能、热衰退抗性与行驶安全冗余,本次呈现的制动盘结构,是针对中小型乘用车辆前轮制动工况完成的参数化三维结构,可直接用于制动系统台架验证的数模搭建、整车装配干涉检查以及后续的加工工艺编制工作。从实际装车场景来看,这类一体式轮毂安装型制动盘,多用于前置前驱车型的前轮制动单元,匹配浮动式制动卡钳使用,制动过程中卡钳两侧的摩擦片从盘面两侧夹紧制动盘,通过摩擦力将车轮转动的动能转化为热能耗散,实现车辆减速或驻车动作。不同于分体式通风制动盘的结构,该款制动盘采用实心盘体搭配一体式安装轮毂的结构,整体加工工序更少,装配时的同轴度更容易保证,适合整备质量1.6吨以下的家用车型使用,在常规城市道路工况下,连续制动的热容量完全满足日常行驶的制动需求。

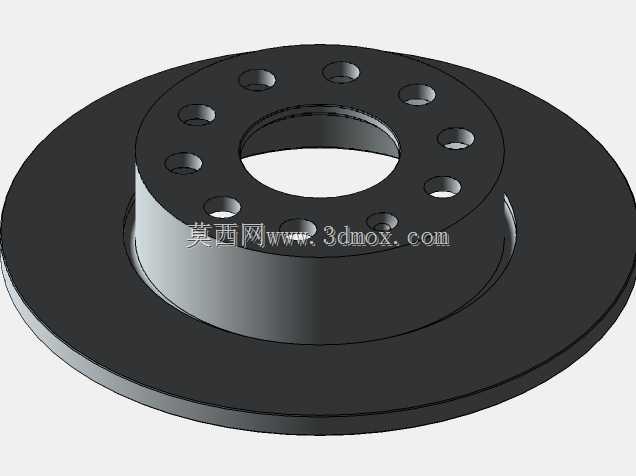

  从设计思路层面拆解,该制动盘的安装端采用带中心定位孔的凸台结构,凸台端面均匀分布8个螺栓过孔,用于和车轮轮毂、传动轴法兰完成紧固连接,中心大孔与轮毂轴头采用间隙配合,装配时可快速完成径向定位,避免安装后出现制动盘端面跳动超差的问题。盘体部分与安装凸台采用圆角过渡连接,可有效降低制动过程中热应力集中导致的盘体开裂风险,盘体的摩擦面预留了0.2mm的平面度公差要求,表面粗糙度控制在Ra1.6以内,保证摩擦片与盘面的接触面积达到85%以上,避免制动过程中出现踏板抖动、制动力矩波动的问题。

  在安装边界尺寸上,该制动盘的摩擦面外径为276mm,盘体厚度为22mm,安装凸台的总高度为42mm,中心定位孔直径为62mm,螺栓过孔的中心节圆直径为114.3mm,单孔直径为14mm,适配市面上多数主流紧凑型家用车的前轮安装接口,不需要额外改动轮毂、转向节的结构即可完成替换匹配。设计过程中针对制动盘的动平衡要求,在安装凸台的外缘预留了去重切削的余量,可在成品加工完成后通过动平衡检测去除多余材料,将动平衡剩余不平衡量控制在5g·cm以内,避免高速行驶时制动盘随车轮转动产生方向盘抖动的问题。

  从功能特性来看,该实心制动盘的结构刚性更强,相比同尺寸的通风盘,在低速制动工况下的制动力矩输出更线性,踏板脚感的一致性更好,同时因为没有通风道的复杂结构,铸造过程中出现气孔、夹砂等铸造缺陷的概率更低,成品率更高,后期使用过程中也不容易出现通风道堵塞导致的散热性能下降问题。在日常使用场景中,这类制动盘的摩擦面允许的磨损极限为19mm,当摩擦面磨损到该厚度时需要及时更换,避免盘体强度不足导致制动过程中出现盘体碎裂的风险。建模过程中所有的安装孔位、配合面都严格按照整车装配的公差要求进行参数化设置,数模可直接导入有限元分析软件,完成制动工况下的热-结构耦合分析,验证不同制动强度下盘体的温度场分布、热变形量以及应力分布情况,为后续的材料选型、结构优化提供准确的数模基础。

  在实际的整车装配流程中,该制动盘安装完成后需要检测端面跳动量,要求在距离盘体外缘10mm的位置测量,端面跳动值不超过0.05mm,否则会导致制动时踏板抖动、摩擦片偏磨的问题。设计时特意将安装凸台与盘体的连接位置设置在摩擦面内径以内,避免连接圆角对摩擦片的移动行程造成干涉,同时也给卡钳的安装预留了足够的空间,匹配对应的制动卡钳时,卡钳与盘体侧面的间隙可保持在2mm以上,避免非制动状态下卡钳与盘体发生拖磨,减少行驶过程中的不必要能耗与异响问题。
