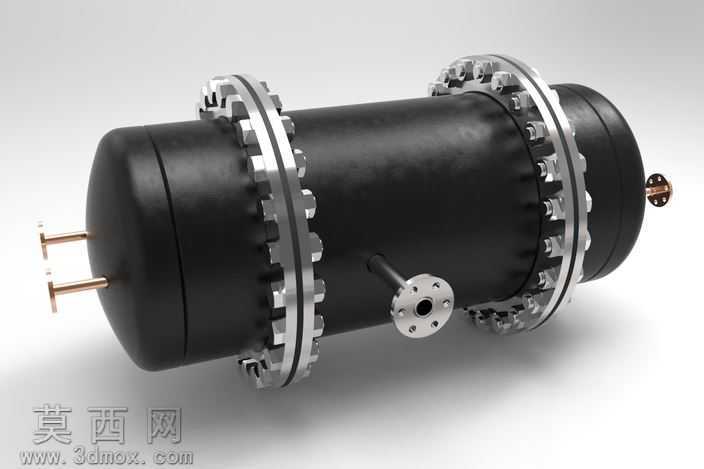

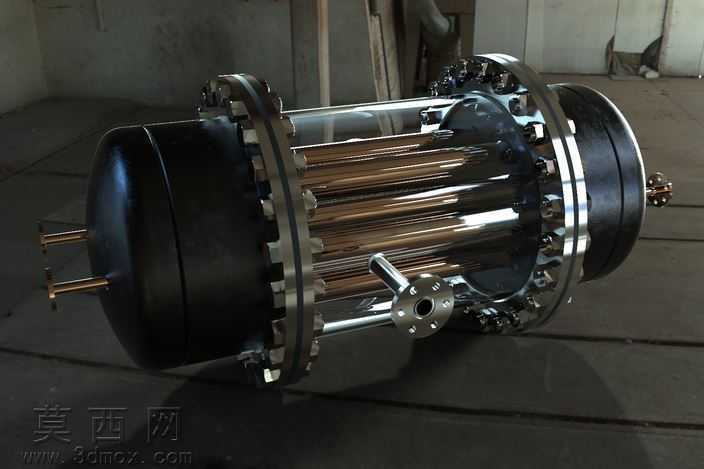

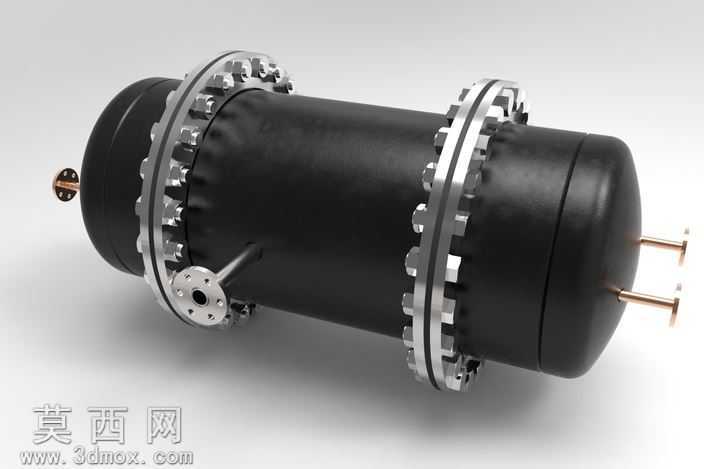

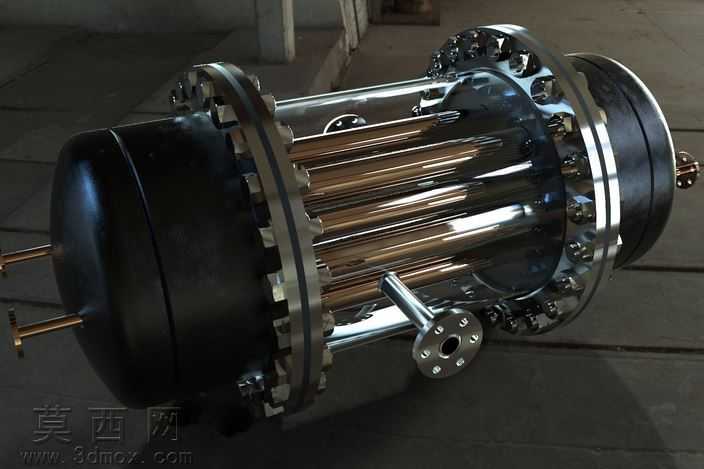

列管式化工反应器精细三维结构模型

本作品为列管式化工反应器的精细化三维建模成果，建模过程严格遵循化工压力容器的设计规范与实际生产制造逻辑，完整还原了该类反应器的核心结构与细节特征。建模阶段首先完成整体结构的比例校准，以实际工业应用中的列管反应器尺寸参数为依据，先搭建两端椭圆形承压封头的基础曲面，通过曲面放样、曲率连续调整保证封头的承压结构合理性，再完成筒身主体的实体建模，确保筒身与封头法兰对接位置的尺寸精度完全匹配。核心的内部管束结构采用参数化阵列方式完成建模，每一根换热列管的管径、管长、管间距都严格参照化工设备设计标准设定，列管与两端管板的连接位置做了精细化的胀接结构还原，清晰呈现列管与管板的装配关系；筒身侧面的进出料接口、测温测压接口均采用带颈对焊法兰结构建模，法兰上的螺栓孔通过圆周阵列精准排布，螺栓、螺母的螺纹细节做了适度简化但保留完整装配特征，兼顾模型展示效果与文件运行流畅度。材质与渲染阶段针对不同部件做了差异化的材质参数调试：两端封头采用碳钢衬里的材质表现，调整金属粗糙度参数模拟工业设备使用后的哑光金属质感，避免过度镜面效果脱离实际；内部换热列管采用抛光不锈钢材质，调高金属反射度与高光参数，还原不锈钢换热管的亮面金属质感；法兰密封面、螺栓紧固件采用镀锌碳钢材质，微调材质的颗粒感模拟实际加工后的表面纹理；筒身外部的金属构件统一做了金属氧化层的细微质感调整，让整体材质表现更贴近真实工业设备的状态。渲染阶段采用工作室三点布光方案，主光源从侧上方投射突出管束的金属反光与结构层次，辅光源补光消除结构死角的暗部阴影，背光源勾勒设备整体轮廓，让内部列管的排布层次、法兰的连接结构、封头的曲面形态都能清晰呈现。设计思路上重点突出列管反应器的核心功能结构，既完整保留了承压壳体、换热管束、工艺接口、紧固件等全部核心功能部件，又对非核心的微小焊缝、外部保温层等结构做了合理简化，让模型既可以用于化工设备的教学演示、结构原理讲解，也可以作为化工厂区布置、工艺流程动画的配套资产使用，模型的各部件均做了独立分组命名，方便后续根据使用需求进行结构拆解、材质修改或者工程图导出操作。
