立式化工物料存储罐体三维设计

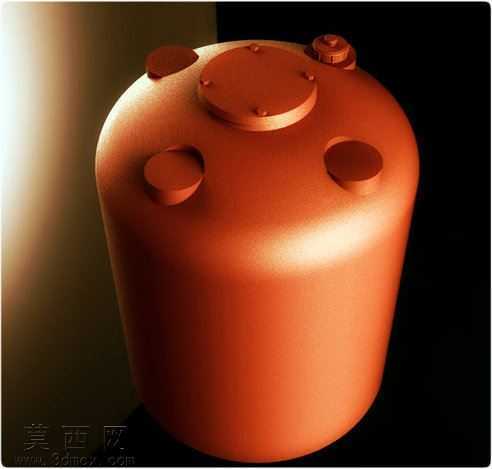

本作品为立式化工物料存储罐体的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸构建，首先依据化工存储类罐体的通用设计规范，确定罐体整体的锥底立式构型，下窄上宽的锥段设计可有效保障内部存储物料的自流排出，减少罐内物料残留。建模过程中优先完成罐体主体曲面的构建，通过旋转凸台指令生成罐体的主壳体结构，严格控制壳体壁厚参数，兼顾结构强度与材料用量的平衡。罐顶部分采用多接口模块化设计，分别设置了主投料口、检修人孔、排气接口、物料进出接口等不同功能的端口结构，每个接口都配套设计了对应的法兰密封结构与快装端盖，保障罐体使用过程中的密封性能，避免化工物料挥发或泄漏。材质渲染阶段，针对罐体实际使用场景，为罐体主体赋予了深灰色高光搪瓷材质，模拟化工存储罐体常用的搪玻璃表面效果，材质参数调整阶段重点优化了表面反射率与高光层级，还原出搪瓷材质光滑致密、易清洁耐腐蚀的表面特性，罐顶的接口端盖则赋予了金属哑光材质，区分不同部件的材质属性，提升模型的真实感。结构设计上充分考虑化工存储场景的使用需求，罐体顶部的圆弧过渡结构可有效分散内部承压时的应力集中，锥底与直筒段的衔接位置做了圆角过渡处理，避免结构应力突变带来的安全隐患，各个接口的位置排布遵循操作便利性原则，主投料口设置在罐顶中心区域，周边附属接口围绕中心均匀排布，预留出足够的操作空间方便管路连接与日常检修。整体设计思路围绕化工物料存储的实际功能需求展开，在保障罐体结构强度、密封性能、耐腐蚀特性的基础上，优化了罐体的构型比例与接口布局，模型完成后通过渲染器输出多角度展示效果，清晰呈现罐体的整体外观与顶部接口的排布细节，可用于化工设备方案展示、管路布局模拟、教学演示等多个场景。
